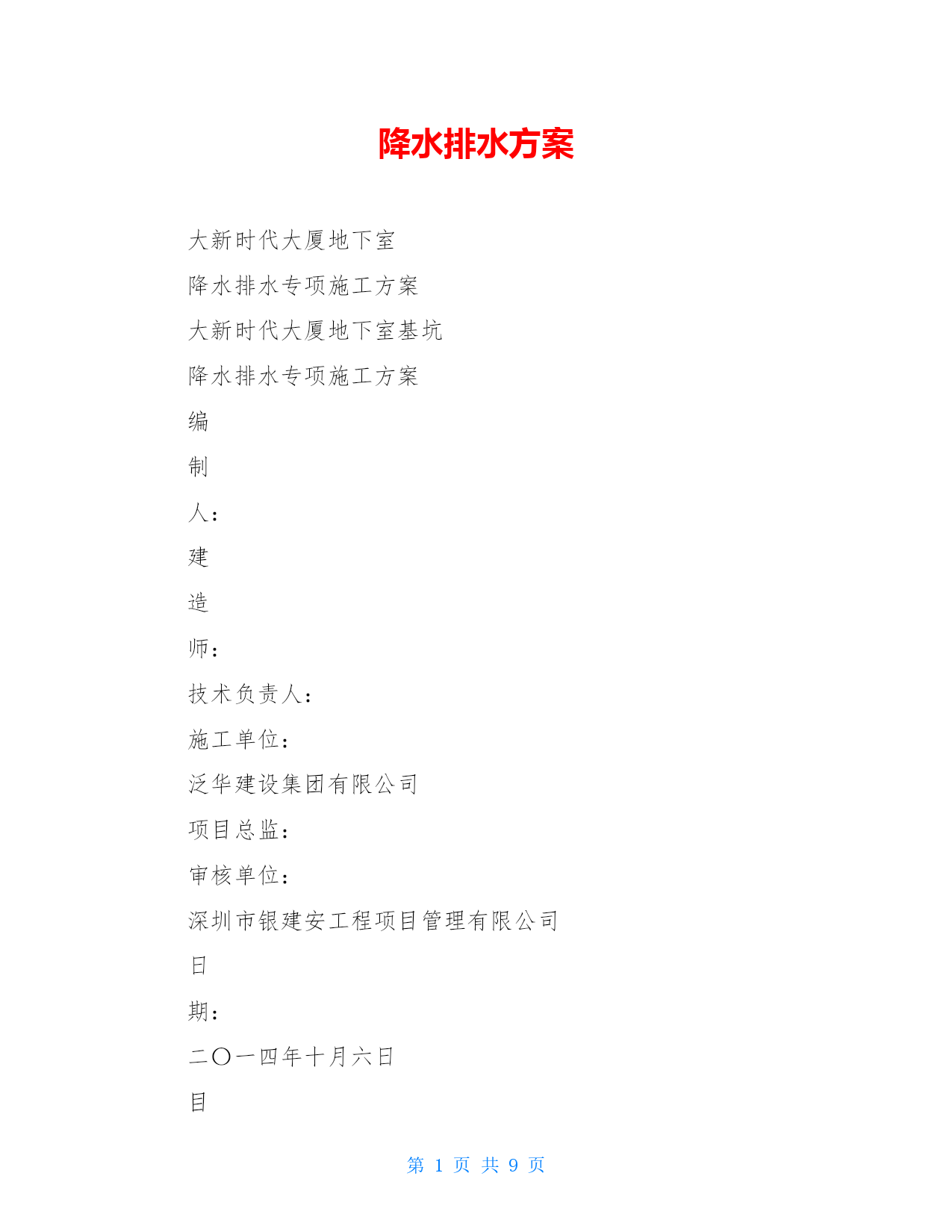

降水排水方案

大新时代大厦地下室
降水排水专项施工方案
大新时代大厦地下室基坑
降水排水专项施工方案
编
制
人：
建
造
师：
技术负责人：
施工单位：
泛华建设集团有限公司
项目总监：
审核单位：
深圳市银建安工程项目管理有限公司
日
期：
二〇一四年十月六日

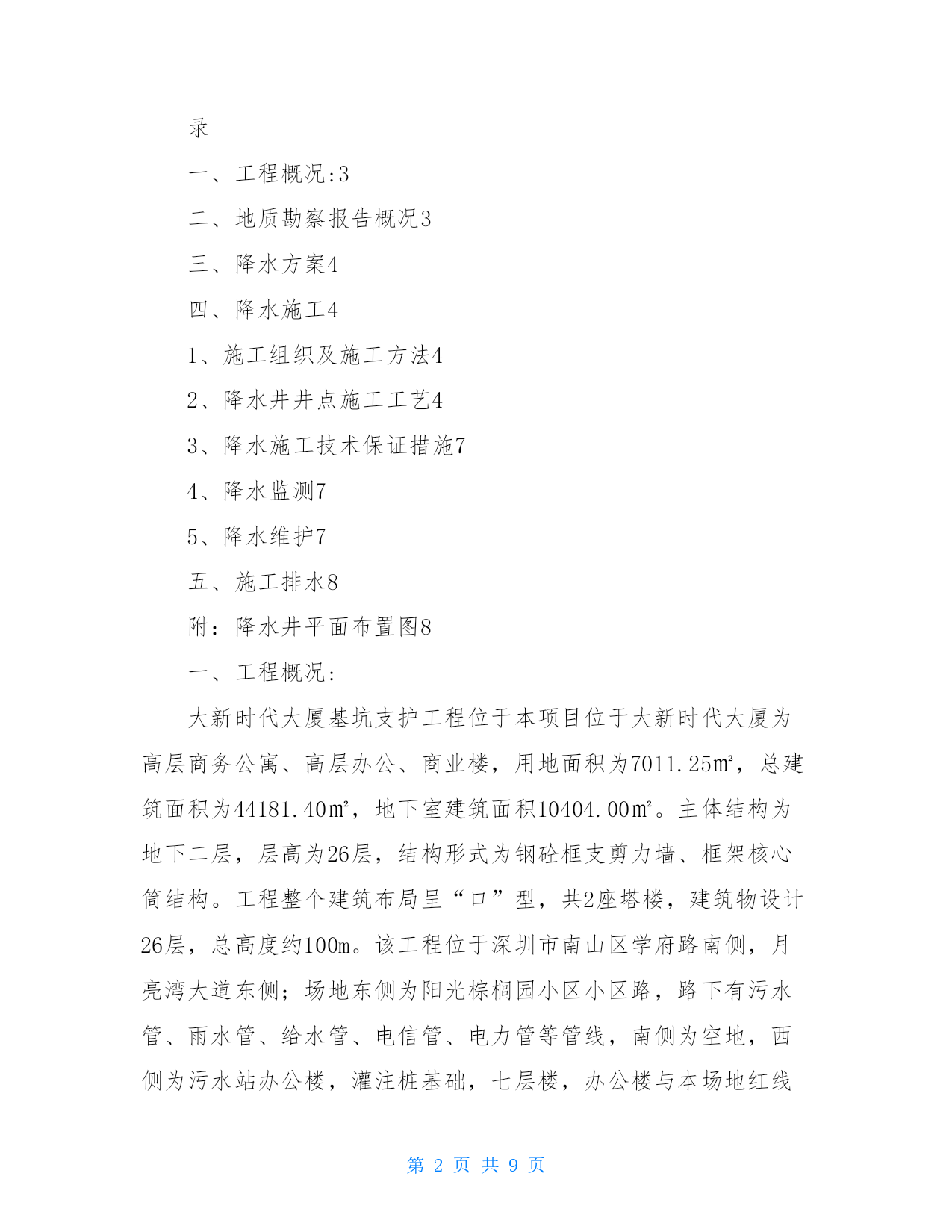

目
录
一、工程概况:3
二、地质勘察报告概况3
三、降水方案4
四、降水施工4
1、施工组织及施工方法4
2、降水井井点施工工艺4
3、降水施工技术保证措施7
4、降水监测7
5、降水维护7
五、施工排水8
附：降水井平面布置图8
一、工程概况:
大新时代大厦基坑支护工程位于本项目位于大新时代大厦为高层商务公寓、高层办公、商业楼，用地面积为7011.25㎡，总建筑面积为44181.40㎡，地下室建筑面积10404.00㎡。主体结构为地下二层，层高为26层，结构形式为钢砼框支剪力墙、框架核心筒结构。工程整个建筑布局呈“口”型，共2座塔楼，建筑物设计26层，总高度约100m。该工程位于深圳市南山区学府路南侧，月亮湾大道东侧；场地东侧为阳光棕榈园小区小区路，路下有污水管、雨水管、给水管、电信管、电力管等管线，南侧为空地，西侧为污水站办公楼，灌注桩基础，七层楼，办公楼与本场地红线间约7.8m，其下有污水管、雨水管、给水管、电力管、电信管等，北侧为学府路，学府路紧邻本场地侧有1000×1000高压电缆沟、给水管、雨水管等，路对面有燃气管、污水管、电力管等。

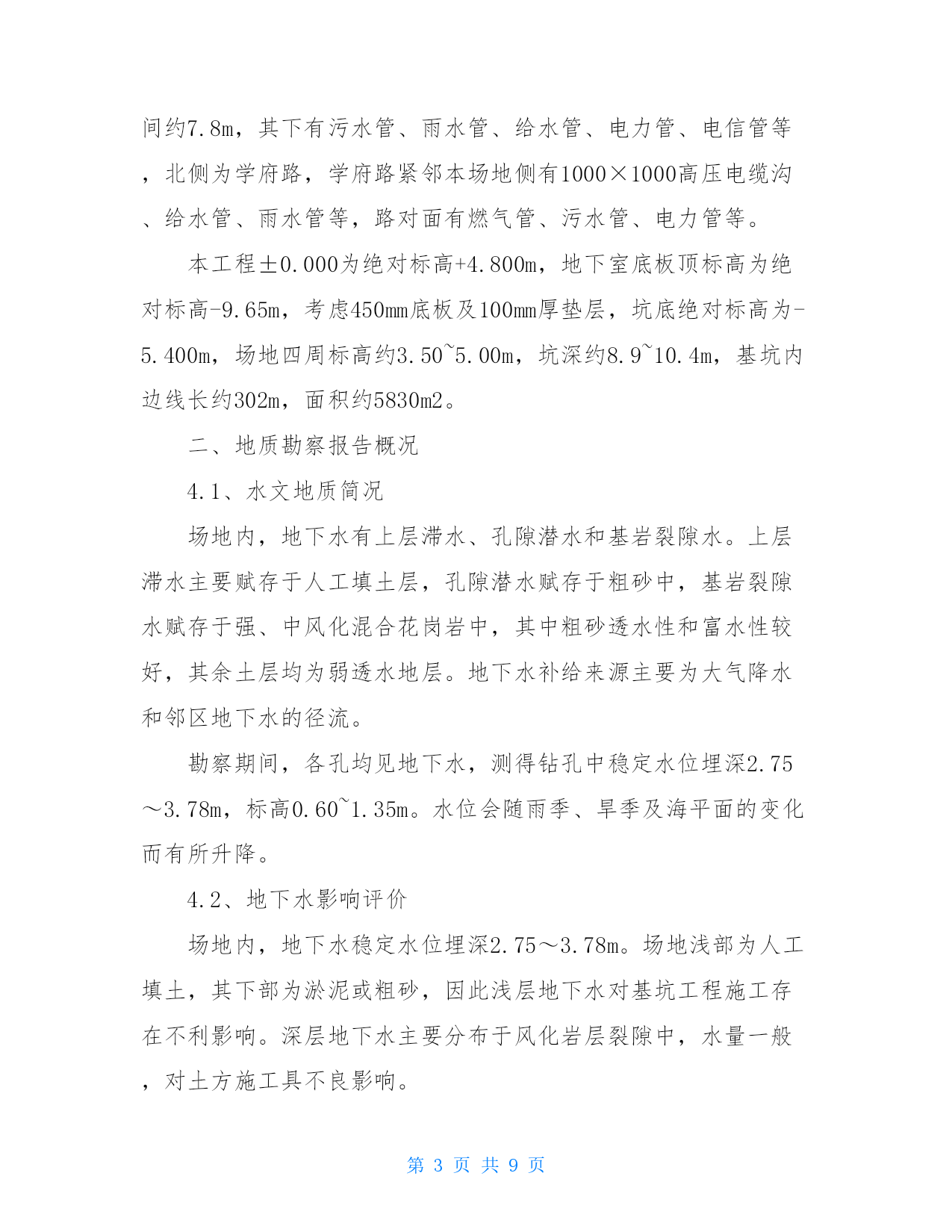

本工程±0.000为绝对标高+4.800m，地下室底板顶标高为绝对标高-9.65m，考虑450mm底板及100mm厚垫层，坑底绝对标高为-5.400m，场地四周标高约3.50~5.00m，坑深约8.9~10.4m，基坑内边线长约302m，面积约5830m2。
二、地质勘察报告概况
4.1、水文地质简况
场地内，地下水有上层滞水、孔隙潜水和基岩裂隙水。上层滞水主要赋存于人工填土层，孔隙潜水赋存于粗砂中，基岩裂隙水赋存于强、中风化混合花岗岩中，其中粗砂透水性和富水性较好，其余土层均为弱透水地层。地下水补给来源主要为大气降水和邻区地下水的径流。
勘察期间，各孔均见地下水，测得钻孔中稳定水位埋深2.75～3.78m，标高0.60~1.35m。水位会随雨季、旱季及海平面的变化而有所升降。
4.2、地下水影响评价
场地内，地下水稳定水位埋深2.75～3.78m。场地浅部为人工填土，其下部为淤泥或粗砂，因此浅层地下水对基坑工程施工存在不利影响。深层地下水主要分布于风化岩层裂隙中，水量一般，对土方施工具不良影响。

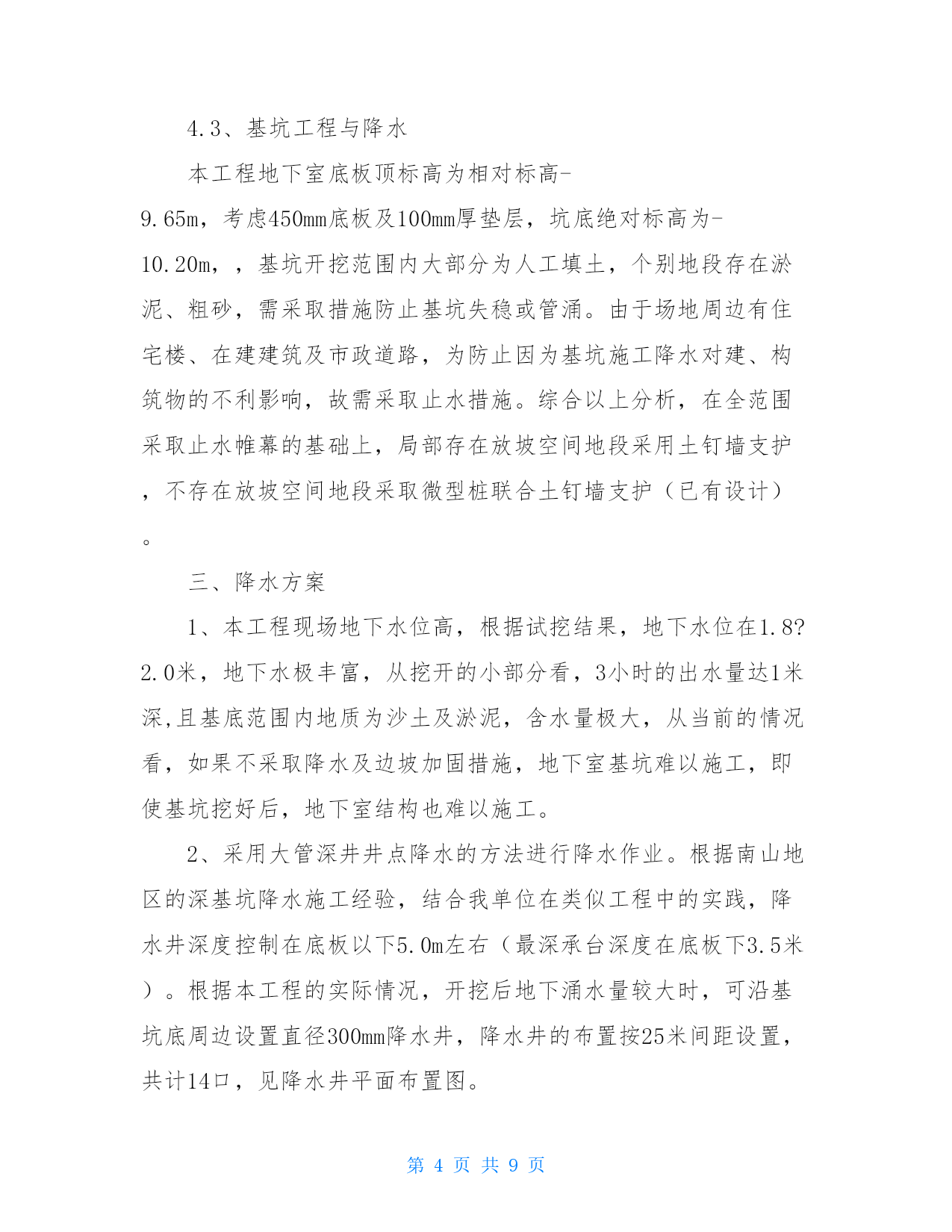

4.3、基坑工程与降水
本工程地下室底板顶标高为相对标高-9.65m，考虑450mm底板及100mm厚垫层，坑底绝对标高为-10.20m，，基坑开挖范围内大部分为人工填土，个别地段存在淤泥、粗砂，需采取措施防止基坑失稳或管涌。由于场地周边有住宅楼、在建建筑及市政道路，为防止因为基坑施工降水对建、构筑物的不利影响，故需采取止水措施。综合以上分析，在全范围采取止水帷幕的基础上，局部存在放坡空间地段采用土钉墙支护，不存在放坡空间地段采取微型桩联合土钉墙支护（已有设计）。
三、降水方案
1、本工程现场地下水位高，根据试挖结果，地下水位在1.8?2.0米，地下水极丰富，从挖开的小部分看，3小时的出水量达1米深,且基底范围内地质为沙土及淤泥，含水量极大，从当前的情况看，如果不采取降水及边坡加固措施，地下室基坑难以施工，即使基坑挖好后，地下室结构也难以施工。
2、采用大管深井井点降水的方法进行降水作业。根据南山地区的深基坑降水施工经验，结合我单位在类似工程中的实践，降水井深度控制在底板以下5.0m左右（最深承台深度在底板下3.5米）。根据本工程的实际情况，开挖后地下涌水量较大时，可沿基坑底周边设置直径300mm降水井，降水井的布置按25米间距设置，共计14口，见降水井平面布置图。
四、降水施工
1、施工组织及施工方法
1）本工程的降水施工由专业降排水工班实施降水作业。该工班负责井点施工、抽排系统的施工、地下水位的观测以及出现异常情况时应急处理。
2）抽水按三班制进行，每班均需对每口降水井的流量和水位进行观测，以便及时反馈数据，指导施工。
3）降水井点的施工安排在土方开挖前一至二周开始，以确保基坑内地下水位能降至开挖面以下0.5～1.0m。
4）地下水抽排系统由水泵、排水软管构成。水泵用QJ50潜水电泵，每口井一台，通过排水软管抽出。
5）开挖时先在基坑四周挖排水沟和集水井，以明沟集水井排水法为主，深井井点降水为辅。
2、降水井井点施工工艺
降水深井井点施工的工艺流程
（见图1）
。
1）成孔
采用冲击型钻机，在放设好的孔位上泥浆护壁钻进至设计深度，孔径为500mm。施工做法按冲孔桩做法。
2）下井管、填砾
