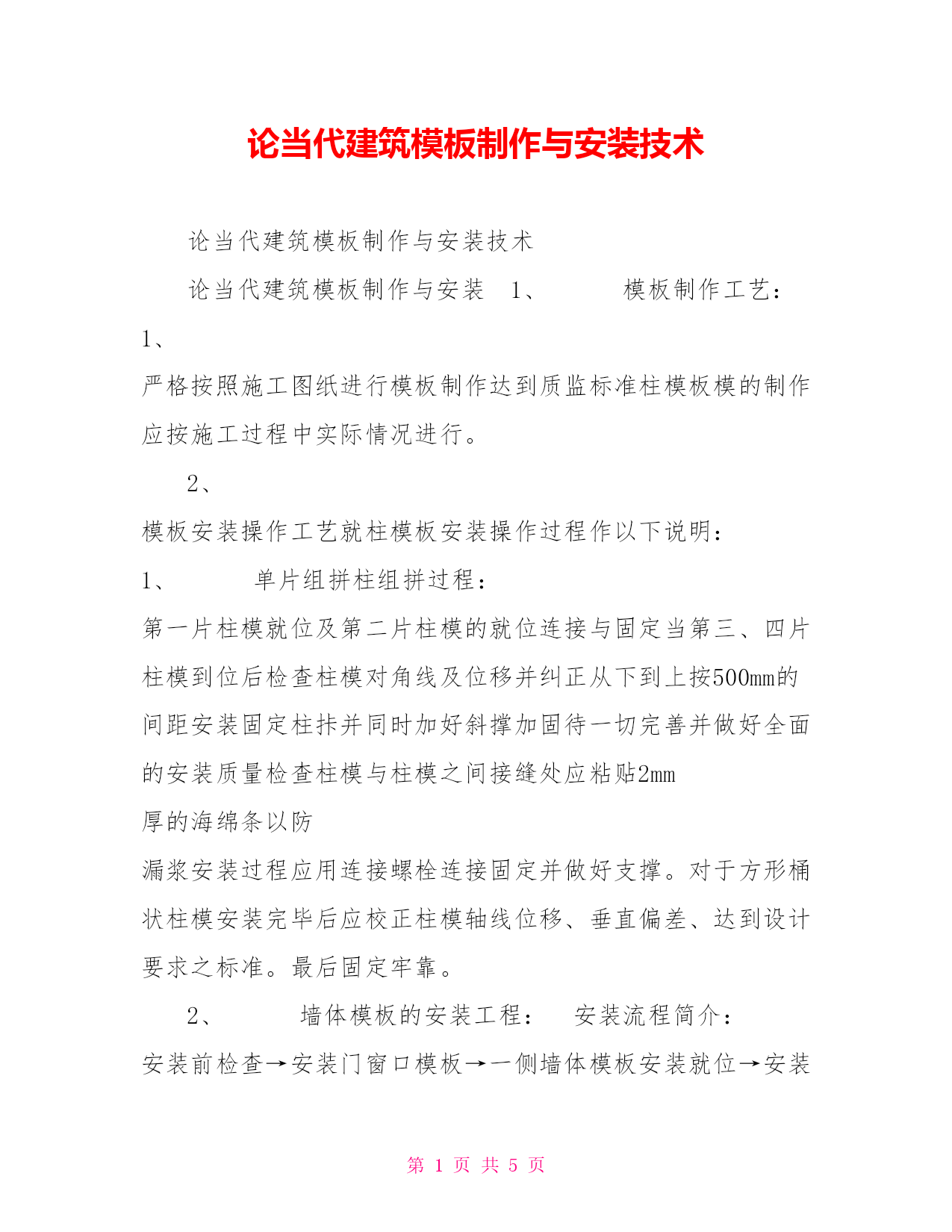

论当代建筑模板制作与安装技术

论当代建筑模板制作与安装技术
论当代建筑模板制作与安装1、模板制作工艺：1、严格按照施工图纸进行模板制作达到质监标准柱模板模的制作应按施工过程中实际情况进行。
2、模板安装操作工艺就柱模板安装操作过程作以下说明：1、单片组拼柱组拼过程：第一片柱模就位及第二片柱模的就位连接与固定当第三、四片柱模到位后检查柱模对角线及位移并纠正从下到上按500mm的间距安装固定柱拤并同时加好斜撑加固待一切完善并做好全面的安装质量检查柱模与柱模之间接缝处应粘贴2mm厚的海绵条以防漏浆安装过程应用连接螺栓连接固定并做好支撑。对于方形桶状柱模安装完毕后应校正柱模轴线位移、垂直偏差、达到设计要求之标准。最后固定牢靠。

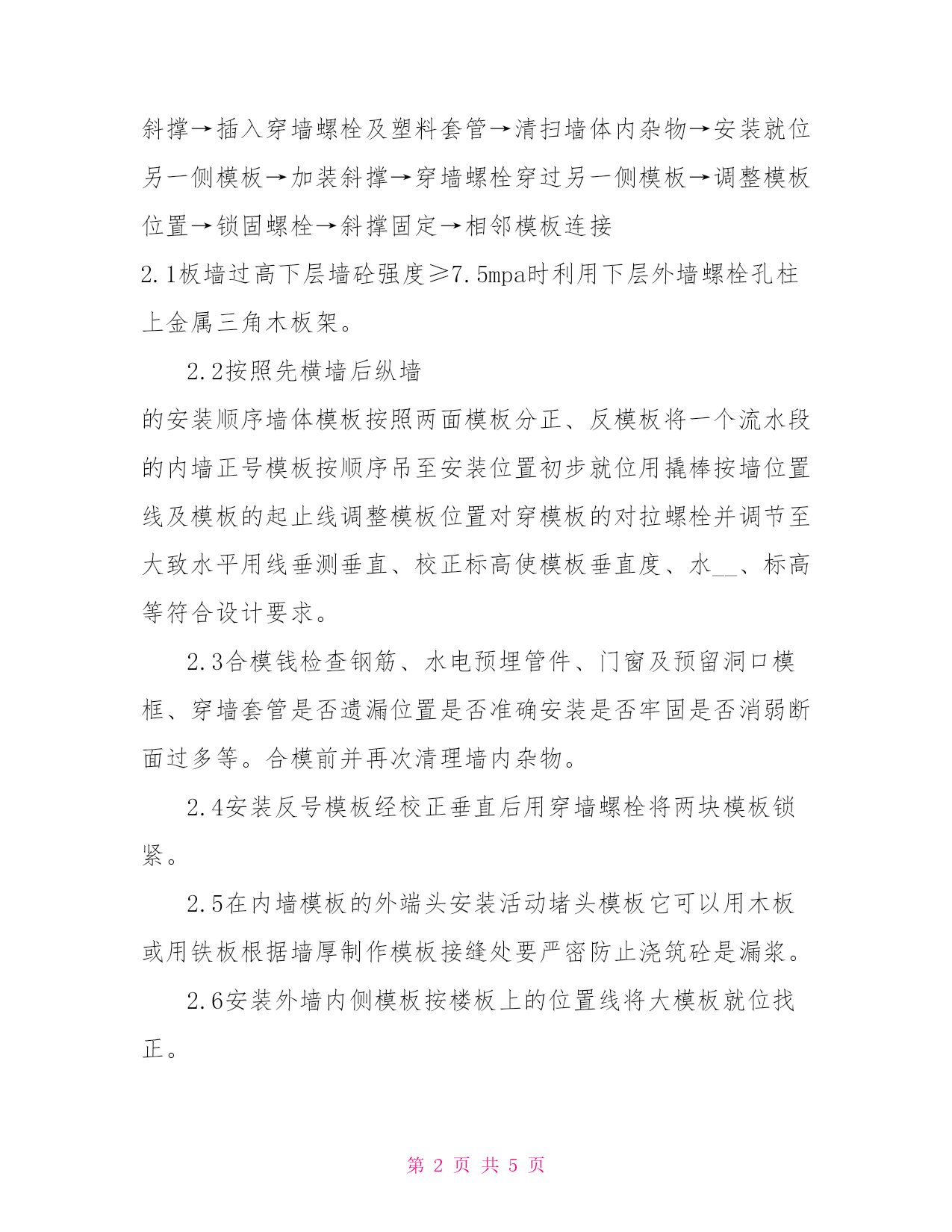

2、墙体模板的安装工程：安装流程简介：安装前检查→安装门窗口模板→一侧墙体模板安装就位→安装斜撑→插入穿墙螺栓及塑料套管→清扫墙体内杂物→安装就位另一侧模板→加装斜撑→穿墙螺栓穿过另一侧模板→调整模板位置→锁固螺栓→斜撑固定→相邻模板连接2.1板墙过高下层墙砼强度≥7.5mpa时利用下层外墙螺栓孔柱上金属三角木板架。
2.2按照先横墙后纵墙的安装顺序墙体模板按照两面模板分正、反模板将一个流水段的内墙正号模板按顺序吊至安装位置初步就位用撬棒按墙位置线及模板的起止线调整模板位置对穿模板的对拉螺栓并调节至大致水平用线垂测垂直、校正标高使模板垂直度、水__、标高等符合设计要求。
2.3合模钱检查钢筋、水电预埋管件、门窗及预留洞口模框、穿墙套管是否遗漏位置是否准确安装是否牢固是否消弱断面过多等。合模前并再次清理墙内杂物。
2.4安装反号模板经校正垂直后用穿墙螺栓将两块模板锁紧。
2.5在内墙模板的外端头安装活动堵头模板它可以用木板或用铁板根据墙厚制作模板接缝处要严密防止浇筑砼是漏浆。
2.6安装外墙内侧模板按楼板上的位置线将大模板就位找正。

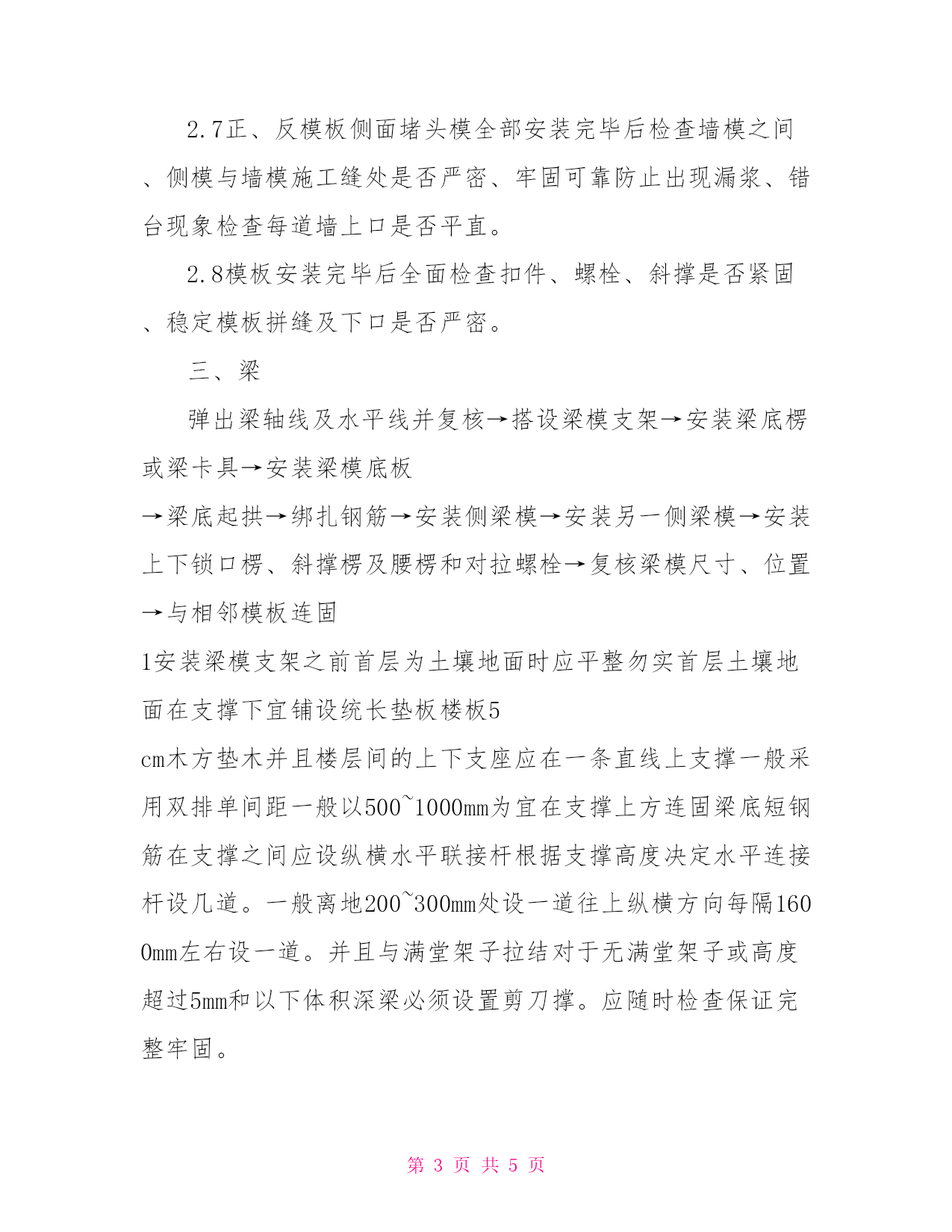

2.7正、反模板侧面堵头模全部安装完毕后检查墙模之间、侧模与墙模施工缝处是否严密、牢固可靠防止出现漏浆、错台现象检查每道墙上口是否平直。
2.8模板安装完毕后全面检查扣件、螺栓、斜撑是否紧固、稳定模板拼缝及下口是否严密。
三、梁
弹出梁轴线及水平线并复核→搭设梁模支架→安装梁底楞或梁卡具→安装梁模底板→梁底起拱→绑扎钢筋→安装侧梁模→安装另一侧梁模→安装上下锁口楞、斜撑楞及腰楞和对拉螺栓→复核梁模尺寸、位置→与相邻模板连固1安装梁模支架之前首层为土壤地面时应平整勿实首层土壤地面在支撑下宜铺设统长垫板楼板5cm木方垫木并且楼层间的上下支座应在一条直线上支撑一般采用双排单间距一般以500~1000mm为宜在支撑上方连固梁底短钢筋在支撑之间应设纵横水平联接杆根据支撑高度决定水平连接杆设几道。一般离地200~300mm处设一道往上纵横方向每隔1600mm左右设一道。并且与满堂架子拉结对于无满堂架子或高度超过5mm和以下体积深梁必须设置剪刀撑。应随时检查保证完整牢固。
2、在支撑上调整梁底短钢筋预留梁底模板的厚度拉线安装梁底模板并找直梁底板应起拱当梁跨度等于或大于4m时梁底模板按设计要求起拱如设计要求时起拱高度宜为全跨长度的1/1000~3/1000。固定梁底模板。
3、在底模上绑扎钢筋安装梁侧模板安装外竖楞、斜楞其间距一般为750mm.当梁高超过600mm时需加腰楞并穿对拉螺栓结侧梁模上口要拉线找直安装牢固。
4、模板工程施工安全控制1、模板工程的安全控制上存在的问题重组轻支从现场看相当多的现场模板支撑不规范。如支撑间距大纵横拉结少甚至无拉结首层支撑无通板、垫砖或碎木。有的高净空的支撑体系只有一道拉结等。从方案看上述倾向更加明显。
2、对模施工缺乏经验部分技术人员与安全管理人员缺乏对模板施工尤其是达模板搞净空施工安全控制的认识凭经验干事如对标准层和超标准层的支撑与施工作业的特点及由此引出的安全控制要求掌握不够对普通模板与达模板施工特点技术与安全要求的差异中心无数用一般方法进行高净空大模板的施工安全控制。

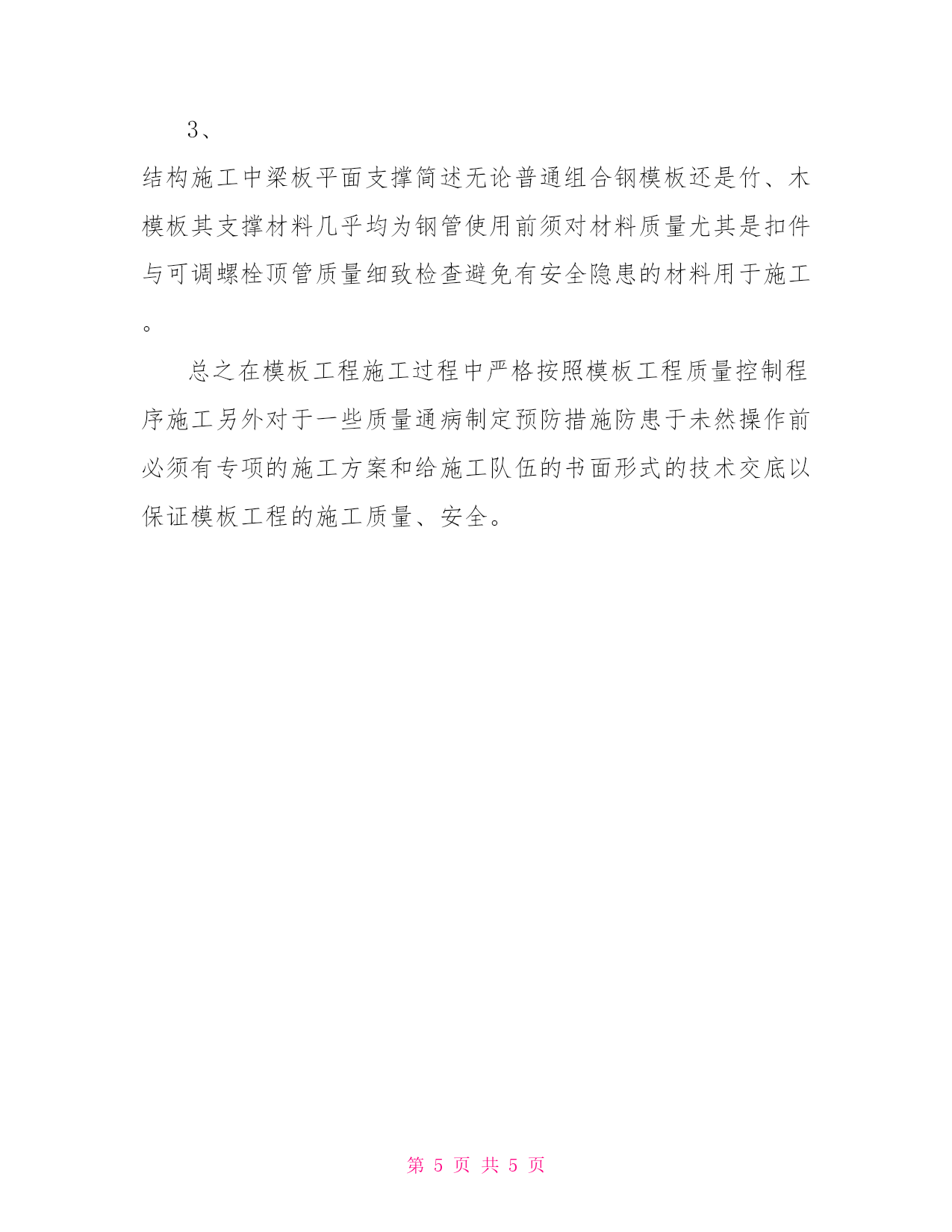

3、结构施工中梁板平面支撑简述无论普通组合钢模板还是竹、木模板其支撑材料几乎均为钢管使用前须对材料质量尤其是扣件与可调螺栓顶管质量细致检查避免有安全隐患的材料用于施工。
总之在模板工程施工过程中严格按照模板工程质量控制程序施工另外对于一些质量通病制定预防措施防患于未然操作前必须有专项的施工方案和给施工队伍的书面形式的技术交底以保证模板工程的施工质量、安全。
