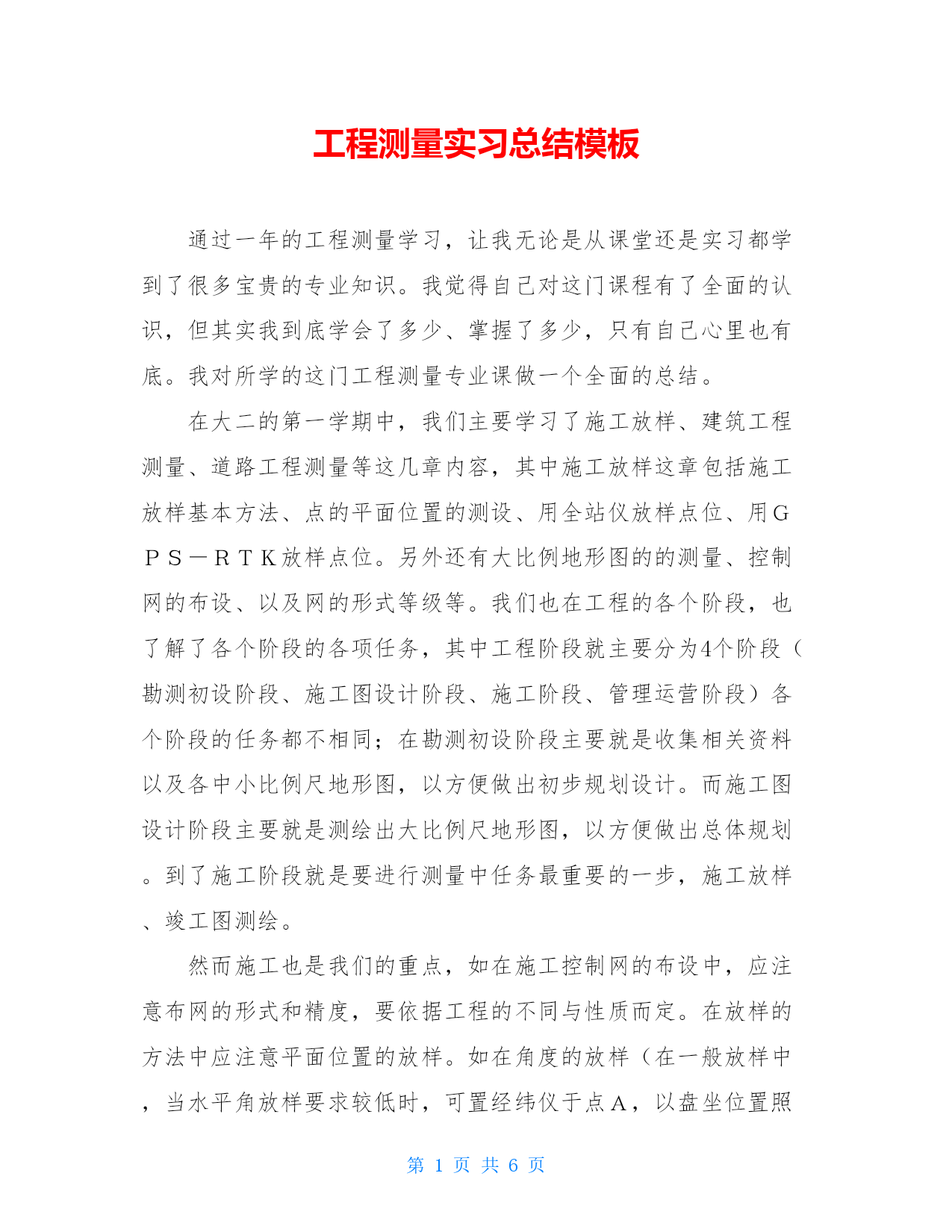

工程测量实习总结模板

通过一年的工程测量学习，让我无论是从课堂还是实习都学到了很多宝贵的专业知识。我觉得自己对这门课程有了全面的认识，但其实我到底学会了多少、掌握了多少，只有自己心里也有底。我对所学的这门工程测量专业课做一个全面的总结。
在大二的第一学期中，我们主要学习了施工放样、建筑工程测量、道路工程测量等这几章内容，其中施工放样这章包括施工放样基本方法、点的平面位置的测设、用全站仪放样点位、用ＧＰＳ－ＲＴＫ放样点位。另外还有大比例地形图的的测量、控制网的布设、以及网的形式等级等。我们也在工程的各个阶段，也了解了各个阶段的各项任务，其中工程阶段就主要分为4个阶段（勘测初设阶段、施工图设计阶段、施工阶段、管理运营阶段）各个阶段的任务都不相同；在勘测初设阶段主要就是收集相关资料以及各中小比例尺地形图，以方便做出初步规划设计。而施工图设计阶段主要就是测绘出大比例尺地形图，以方便做出总体规划。到了施工阶段就是要进行测量中任务最重要的一步，施工放样、竣工图测绘。

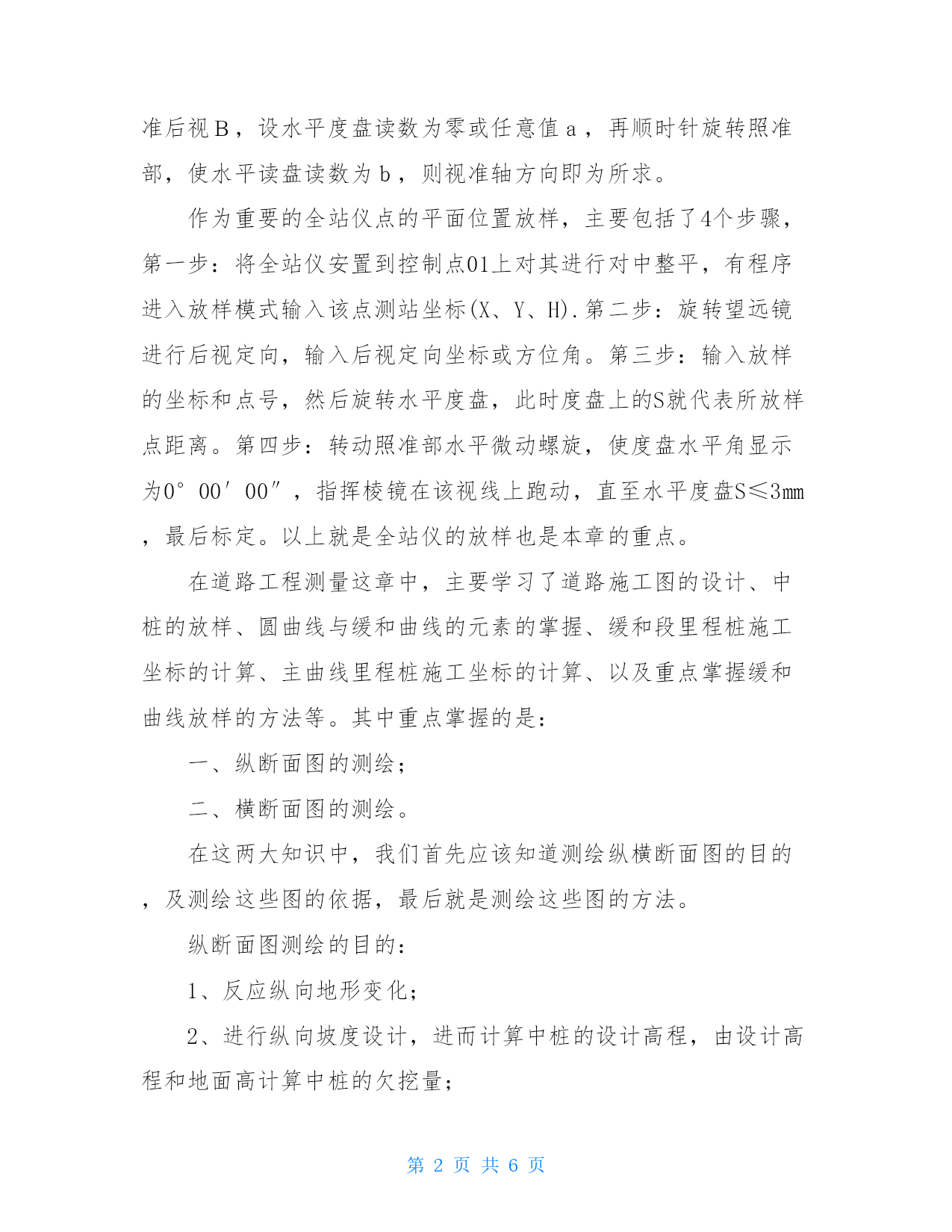

然而施工也是我们的重点，如在施工控制网的布设中，应注意布网的形式和精度，要依据工程的不同与性质而定。在放样的方法中应注意平面位置的放样。如在角度的放样（在一般放样中，当水平角放样要求较低时，可置经纬仪于点Ａ，以盘坐位置照准后视Ｂ，设水平度盘读数为零或任意值ａ，再顺时针旋转照准部，使水平读盘读数为ｂ，则视准轴方向即为所求。
作为重要的全站仪点的平面位置放样，主要包括了4个步骤，第一步：将全站仪安置到控制点01上对其进行对中整平，有程序进入放样模式输入该点测站坐标(X、Y、H).第二步：旋转望远镜进行后视定向，输入后视定向坐标或方位角。第三步：输入放样的坐标和点号，然后旋转水平度盘，此时度盘上的S就代表所放样点距离。第四步：转动照准部水平微动螺旋，使度盘水平角显示为0°00′00″，指挥棱镜在该视线上跑动，直至水平度盘S≤3㎜，最后标定。以上就是全站仪的放样也是本章的重点。
在道路工程测量这章中，主要学习了道路施工图的设计、中桩的放样、圆曲线与缓和曲线的元素的掌握、缓和段里程桩施工坐标的计算、主曲线里程桩施工坐标的计算、以及重点掌握缓和曲线放样的方法等。其中重点掌握的是：
一、纵断面图的测绘；
二、横断面图的测绘。
在这两大知识中，我们首先应该知道测绘纵横断面图的目的，及测绘这些图的依据，最后就是测绘这些图的方法。
纵断面图测绘的目的：
1、反应纵向地形变化；
2、进行纵向坡度设计，进而计算中桩的设计高程，由设计高程和地面高计算中桩的欠挖量；

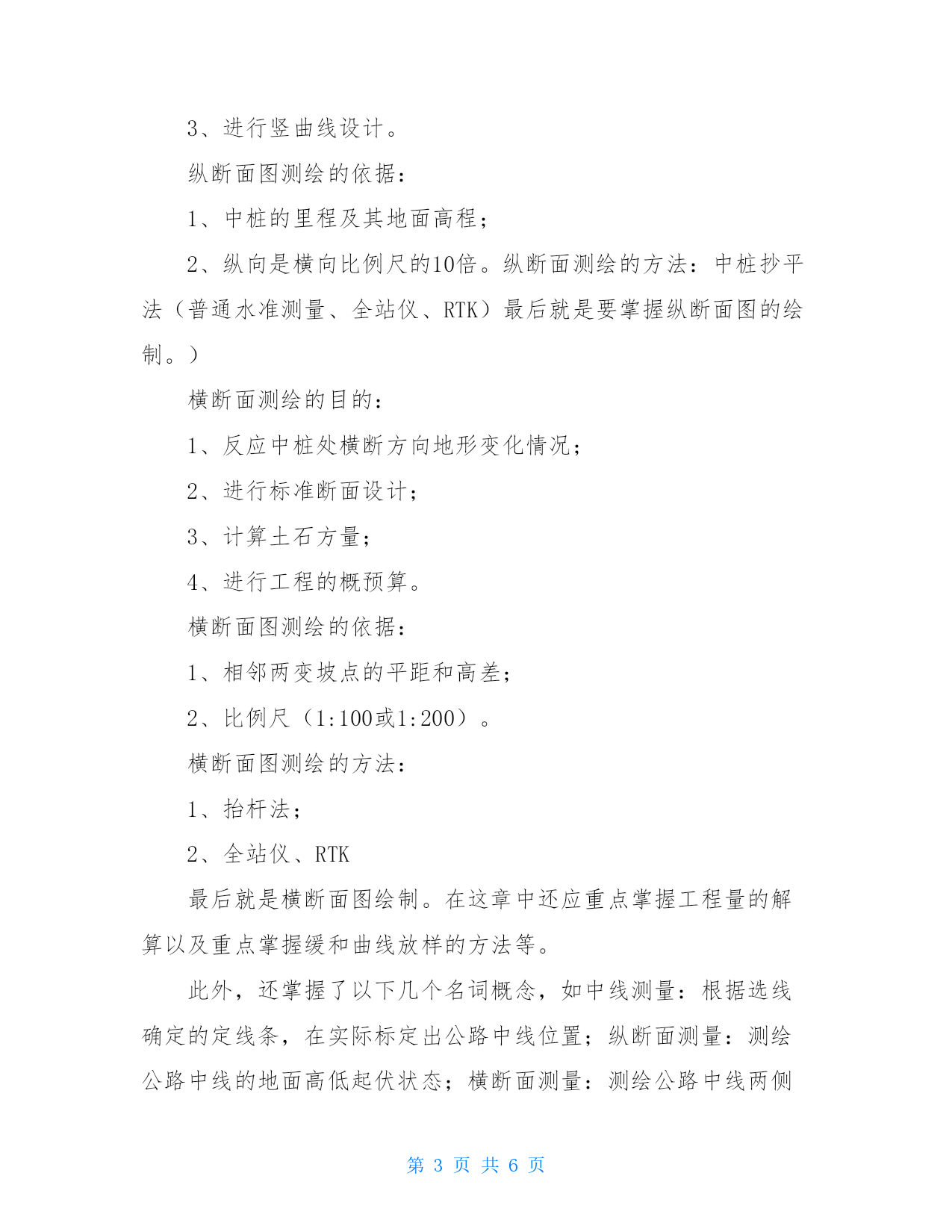

3、进行竖曲线设计。
纵断面图测绘的依据：
1、中桩的里程及其地面高程；
2、纵向是横向比例尺的10倍。纵断面测绘的方法：中桩抄平法（普通水准测量、全站仪、RTK）最后就是要掌握纵断面图的绘制。）
横断面测绘的目的：
1、反应中桩处横断方向地形变化情况；
2、进行标准断面设计；
3、计算土石方量；
4、进行工程的概预算。
横断面图测绘的依据：
1、相邻两变坡点的平距和高差；
2、比例尺（1:100或1:200）。
横断面图测绘的方法：
1、抬杆法；
2、全站仪、RTK
最后就是横断面图绘制。在这章中还应重点掌握工程量的解算以及重点掌握缓和曲线放样的方法等。

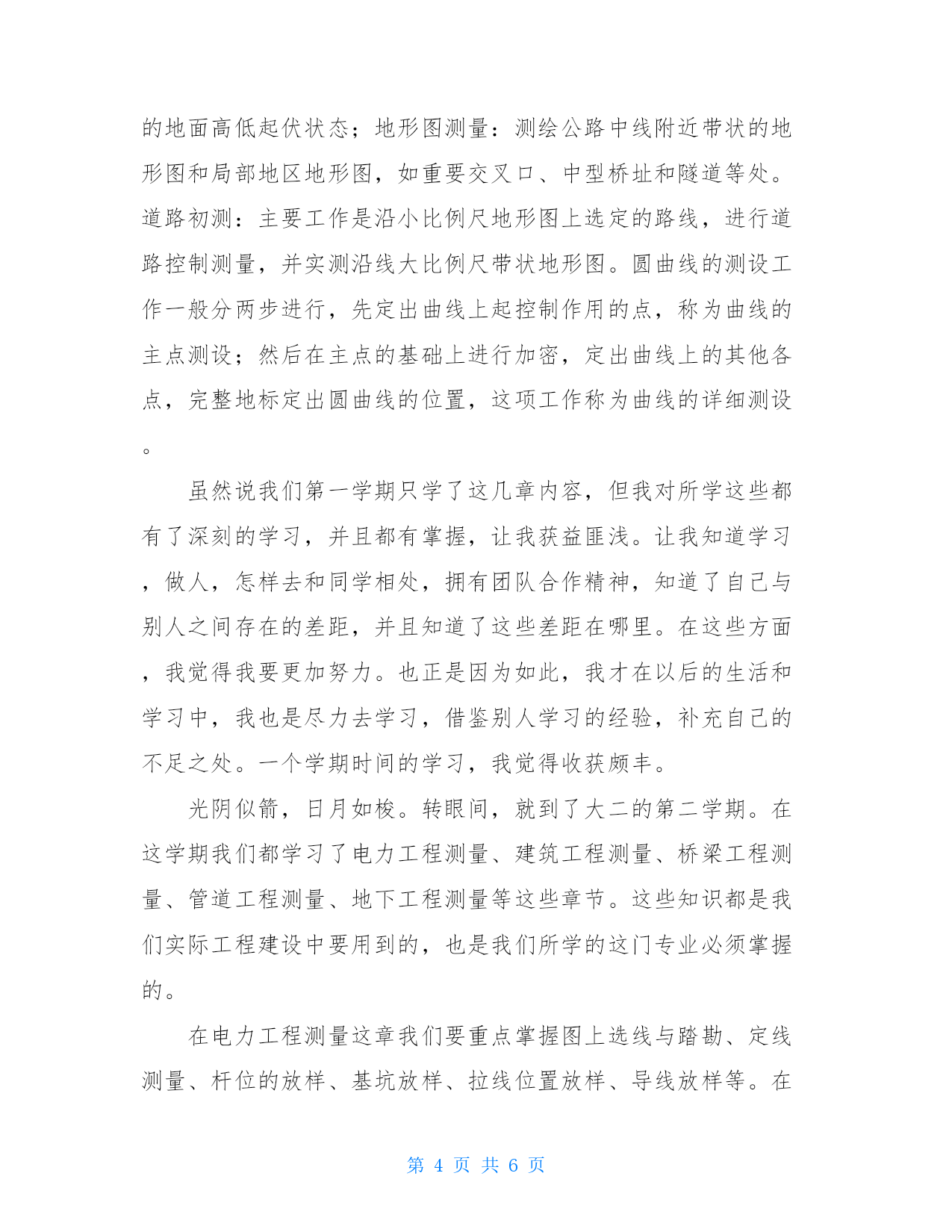

此外，还掌握了以下几个名词概念，如中线测量：根据选线确定的定线条，在实际标定出公路中线位置；纵断面测量：测绘公路中线的地面高低起伏状态；横断面测量：测绘公路中线两侧的地面高低起伏状态；地形图测量：测绘公路中线附近带状的地形图和局部地区地形图，如重要交叉口、中型桥址和隧道等处。道路初测：主要工作是沿小比例尺地形图上选定的路线，进行道路控制测量，并实测沿线大比例尺带状地形图。圆曲线的测设工作一般分两步进行，先定出曲线上起控制作用的点，称为曲线的主点测设；然后在主点的基础上进行加密，定出曲线上的其他各点，完整地标定出圆曲线的位置，这项工作称为曲线的详细测设。
虽然说我们第一学期只学了这几章内容，但我对所学这些都有了深刻的学习，并且都有掌握，让我获益匪浅。让我知道学习，做人，怎样去和同学相处，拥有团队合作精神，知道了自己与别人之间存在的差距，并且知道了这些差距在哪里。在这些方面，我觉得我要更加努力。也正是因为如此，我才在以后的生活和学习中，我也是尽力去学习，借鉴别人学习的经验，补充自己的不足之处。一个学期时间的学习，我觉得收获颇丰。
光阴似箭，日月如梭。转眼间，就到了大二的第二学期。在这学期我们都学习了电力工程测量、建筑工程测量、桥梁工程测量、管道工程测量、地下工程测量等这些章节。这些知识都是我们实际工程建设中要用到的，也是我们所学的这门专业必须掌握的。
在电力工程测量这章我们要重点掌握图上选线与踏勘、定线测量、杆位的放样、基坑放样、拉线位置放样、导线放样等。
