涂装作业安全规程喷漆室安全技术规定.DOC

本标准规定了各类喷漆室的通用安全技术规定。
本标准适用于喷漆室的设计、制造、安装、检验、使用和维修。2引用标准
GB3096城市区域环境噪声标准
GB40
53、1固定式钢直梯
GB40
53、2固定式钢斜梯
GB40
53、3工业固定式防护栏杆
GB40
53、4工业固定式钢平台
GB4385防静电胶底鞋、导电胶底鞋安全技术条件
GB6514涂装作业安全规程涂漆工艺安全
GB6515涂装作业安全规程涂装工艺通风净化
GB7231工业管路的基本识别色和识别符号
GB7691涂装作业安全规程劳动安全和劳动卫生管理
GB12367涂装作业安全规程静电喷漆工艺安全
GBJ4工业企业三废排放试行标准
GBJ87工业企业噪声控制设计规范

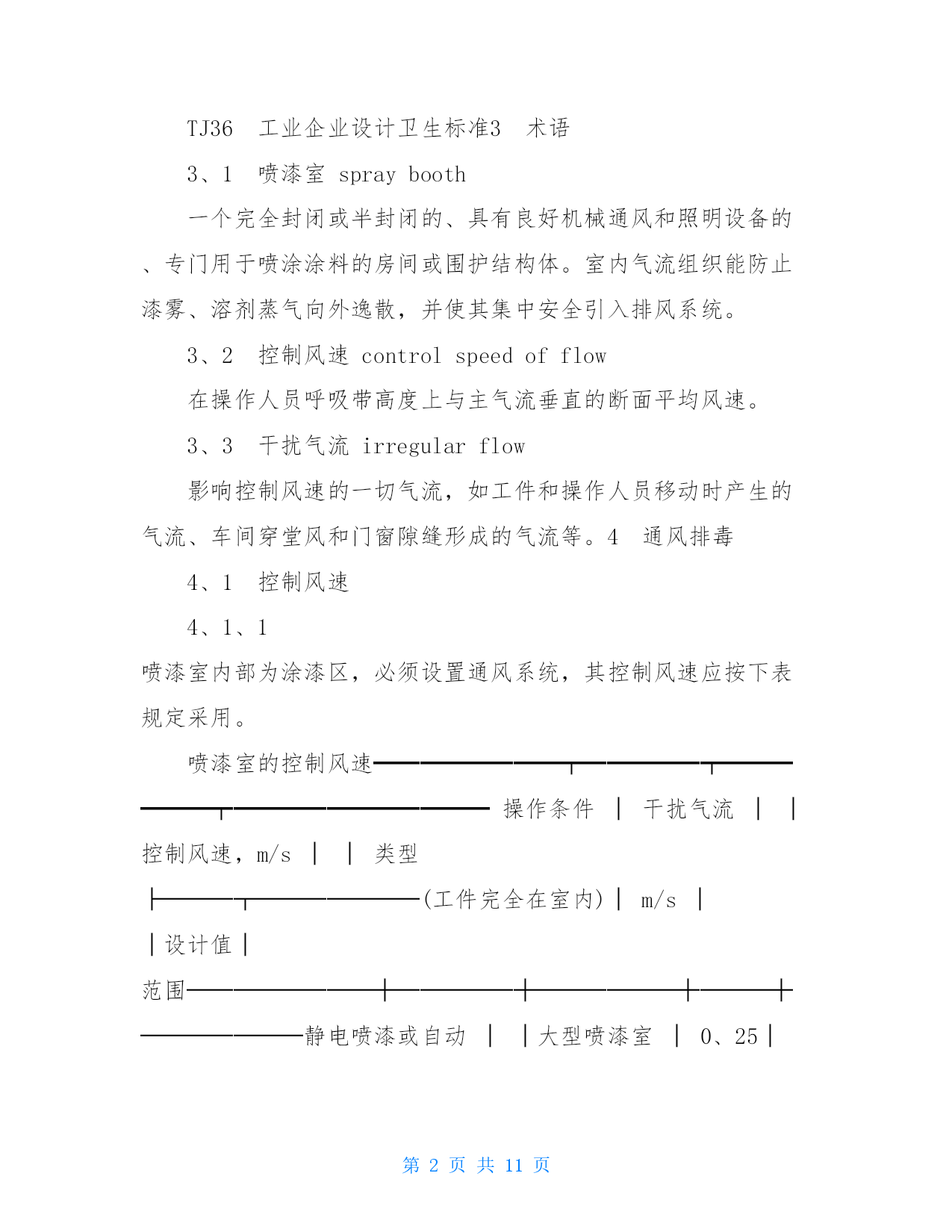

TJ36工业企业设计卫生标准3术语
3、1喷漆室spraybooth
一个完全封闭或半封闭的、具有良好机械通风和照明设备的、专门用于喷涂涂料的房间或围护结构体。室内气流组织能防止漆雾、溶剂蒸气向外逸散，并使其集中安全引入排风系统。
3、2控制风速controlspeedofflow
在操作人员呼吸带高度上与主气流垂直的断面平均风速。
3、3干扰气流irregularflow
影响控制风速的一切气流，如工件和操作人员移动时产生的气流、车间穿堂风和门窗隙缝形成的气流等。4通风排毒
4、1控制风速
4、1、1喷漆室内部为涂漆区，必须设置通风系统，其控制风速应按下表规定采用。
喷漆室的控制风速━━━━━━━━┯━━━━━┯━━━━━━┯━━━━━━━━━━━操作条件│干扰气流││控制风速，m/s││类型├───┬───────(工件完全在室内)│m/s││设计值│范围────────┼─────┼──────┼───┼───────静电喷漆或自动││大型喷漆室│0、25│0、25--0、38无空气喷漆│忽略不计├──────┼───┼───────(室内无人)
││中小型喷漆室│0、50│0、38--0、67────────┼─────┼──────┼───┼───────││大型喷漆室│0、50│0、38--0、67手动喷漆│≤0、25├──────┼───┼───────││中小型喷漆室│0、75│0、67--0、89────────┼─────┼──────┼───┼───────││大型喷漆室│0、75│0、67--0、89手动喷漆│≤0、50├──────┼───┼───────││中小型喷漆室│
1、00│0、77--
1、30━━━━━━━━┷━━━━━┷━━━━━━┷━━━┷━━━━━━━
注：
大型喷漆室一般为完全闭的围护结构体，作业人员在室体内操作，同时设置机械送排风系统，中小型喷漆室一般为半封闭的围护结构体，作业人员面对敞开面在室体外操作，仅设置排风系统。

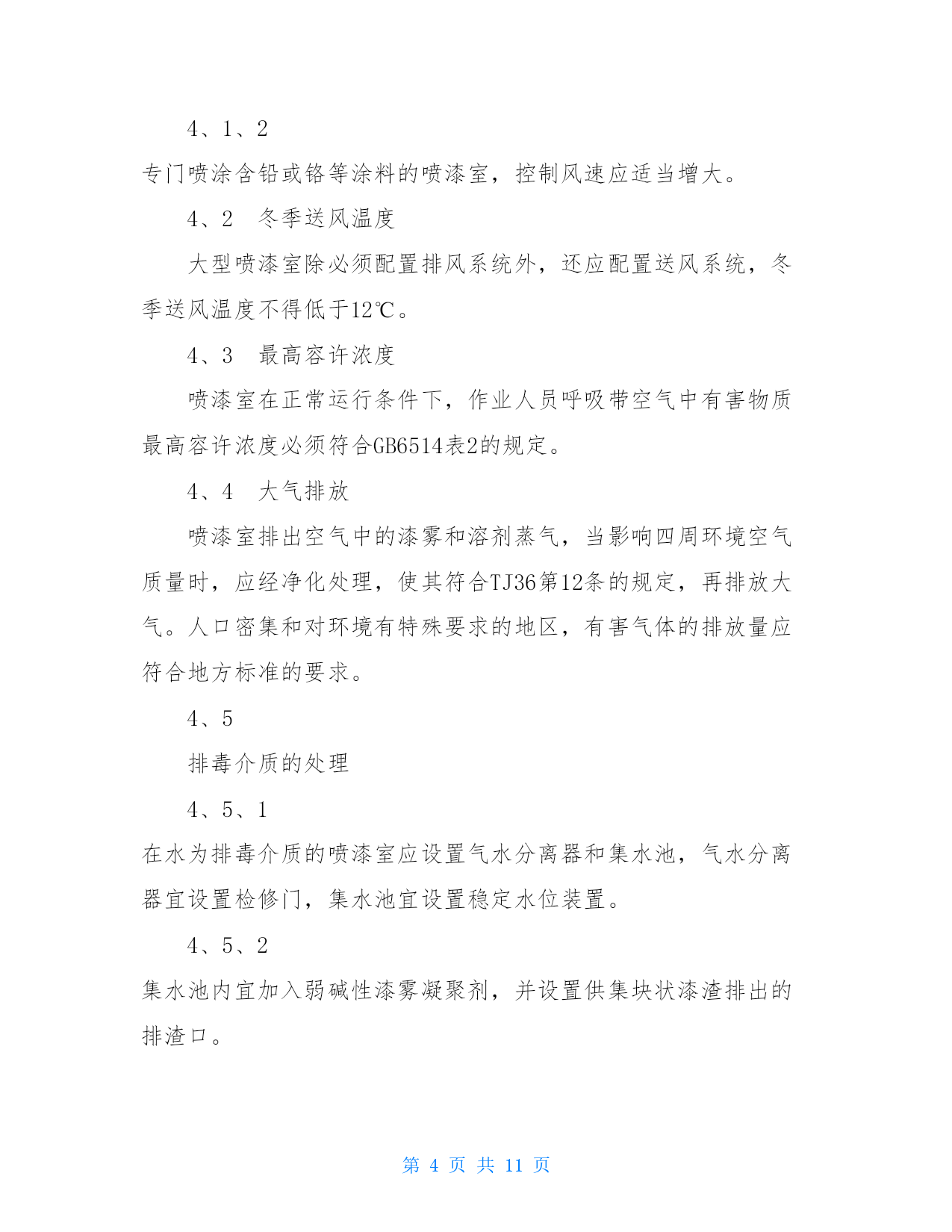

4、1、2专门喷涂含铅或铬等涂料的喷漆室，控制风速应适当增大。
4、2冬季送风温度
大型喷漆室除必须配置排风系统外，还应配置送风系统，冬季送风温度不得低于12℃。
4、3最高容许浓度
喷漆室在正常运行条件下，作业人员呼吸带空气中有害物质最高容许浓度必须符合GB6514表2的规定。
4、4大气排放
喷漆室排出空气中的漆雾和溶剂蒸气，当影响四周环境空气质量时，应经净化处理，使其符合TJ36第12条的规定，再排放大气。人口密集和对环境有特殊要求的地区，有害气体的排放量应符合地方标准的要求。
4、5
排毒介质的处理
4、5、1在水为排毒介质的喷漆室应设置气水分离器和集水池，气水分离器宜设置检修门，集水池宜设置稳定水位装置。
4、5、2集水池内宜加入弱碱性漆雾凝聚剂，并设置供集块状漆渣排出的排渣口。
4、5、3喷漆室用水为排毒介质，使用后排放必须符合GBJ4第3章的规定。
4、6送排风系统
4、6、1大型喷漆室送风系统采用静压室控制气流分布时，静压室应有足够的强度、刚度，同时其维护、清理应方便。
4、6、2喷漆室的排风管道不得与其他工艺用通风管道连接。
4、6、3喷漆室排出的空气不宜进入喷漆室再循环使用，当喷漆室内无人操作时，允许部分排出的空气循环使用，但其防火防爆应符合第5章的规定。
4、6、4喷漆室的排风管道和送风管道的设计、安装、使用应符合GB6515第7章的规定。5防火防爆
5、1爆炸危险场所等级
符合第4章通风排毒的喷漆室的内部及其配套的排风系统均为1区爆炸危险场所；与喷漆室开敞面以外垂直和水平距离3m以内的空间为2区爆炸危险场所。凡属布置在以上区域的电动机，电器和其他电气装置必须符合其相应的电气防爆安全技术与管理的规定。
5、2室体围护结构
5、2、1喷漆室室体及与其相联接的送风、排风管道应采用不燃材料制备。室体内表面应平滑、连续而无棱角。
5、2、2喷
