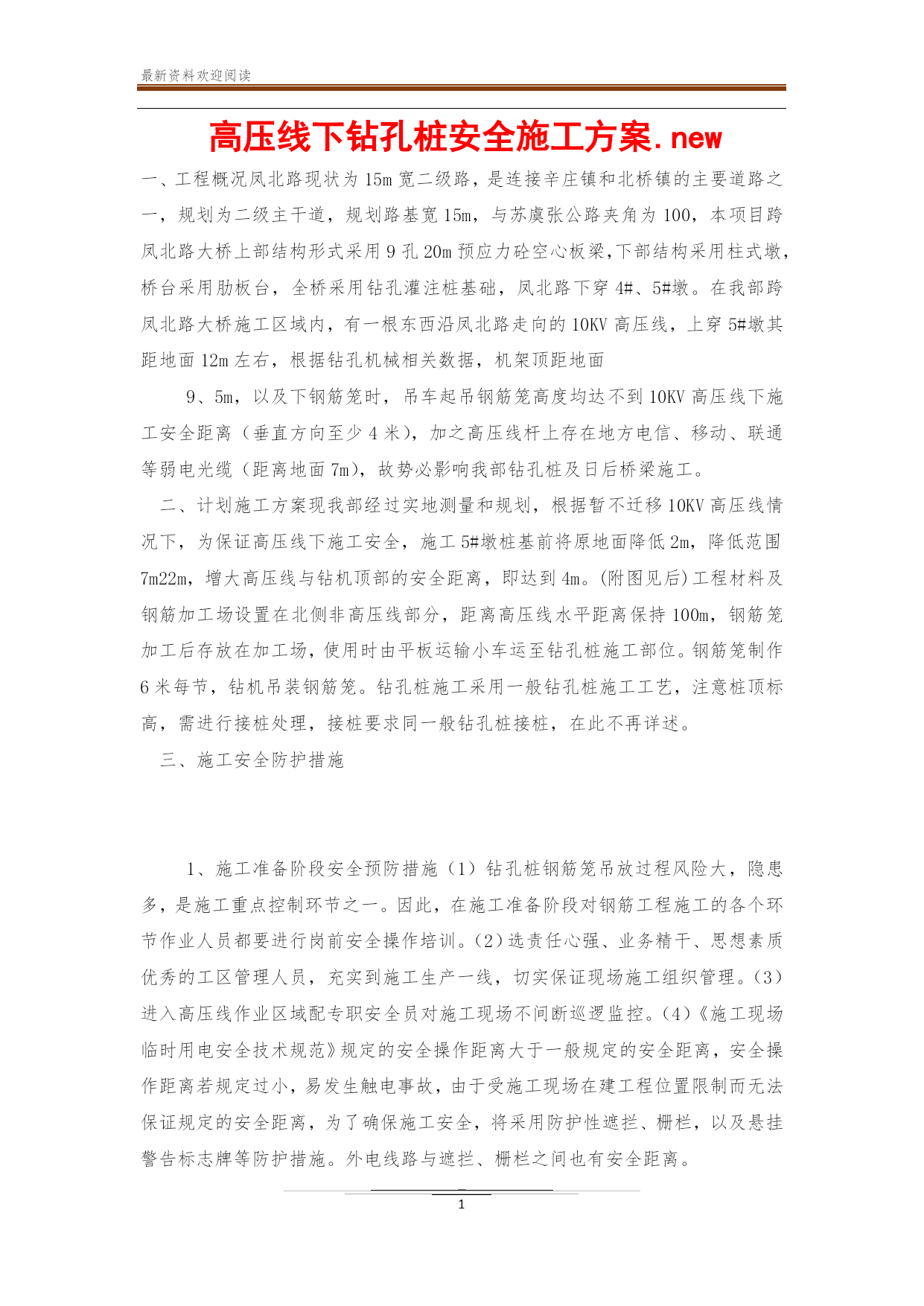

高压线下钻孔桩安全施工方案.new
一、工程概况凤北路现状为15m宽二级路，是连接辛庄镇和北桥镇的主要道路之一，规划为二级主干道，规划路基宽15m，与苏虞张公路夹角为100，本项目跨凤北路大桥上部结构形式采用9孔20m预应力砼空心板梁，下部结构采用柱式墩，桥台采用肋板台，全桥采用钻孔灌注桩基础，凤北路下穿4#、5#墩。在我部跨凤北路大桥施工区域内，有一根东西沿凤北路走向的10KV高压线，上穿5#墩其距地面12m左右，根据钻孔机械相关数据，机架顶距地面
9、5m，以及下钢筋笼时，吊车起吊钢筋笼高度均达不到10KV高压线下施工安全距离（垂直方向至少4米），加之高压线杆上存在地方电信、移动、联通等弱电光缆（距离地面7m），故势必影响我部钻孔桩及日后桥梁施工。
二、计划施工方案现我部经过实地测量和规划，根据暂不迁移10KV高压线情况下，为保证高压线下施工安全，施工5#墩桩基前将原地面降低2m，降低范围7m22m，增大高压线与钻机顶部的安全距离，即达到4m。(附图见后)工程材料及钢筋加工场设置在北侧非高压线部分，距离高压线水平距离保持100m，钢筋笼加工后存放在加工场，使用时由平板运输小车运至钻孔桩施工部位。钢筋笼制作6米每节，钻机吊装钢筋笼。钻孔桩施工采用一般钻孔桩施工工艺，注意桩顶标高，需进行接桩处理，接桩要求同一般钻孔桩接桩，在此不再详述。
三、施工安全防护措施

1、施工准备阶段安全预防措施（1）钻孔桩钢筋笼吊放过程风险大，隐患多，是施工重点控制环节之一。因此，在施工准备阶段对钢筋工程施工的各个环节作业人员都要进行岗前安全操作培训。（2）选责任心强、业务精干、思想素质优秀的工区管理人员，充实到施工生产一线，切实保证现场施工组织管理。（3）进入高压线作业区域配专职安全员对施工现场不间断巡逻监控。（4）《施工现场临时用电安全技术规范》规定的安全操作距离大于一般规定的安全距离，安全操作距离若规定过小，易发生触电事故，由于受施工现场在建工程位置限制而无法保证规定的安全距离，为了确保施工安全，将采用防护性遮拦、栅栏，以及悬挂警告标志牌等防护措施。外电线路与遮拦、栅栏之间也有安全距离。

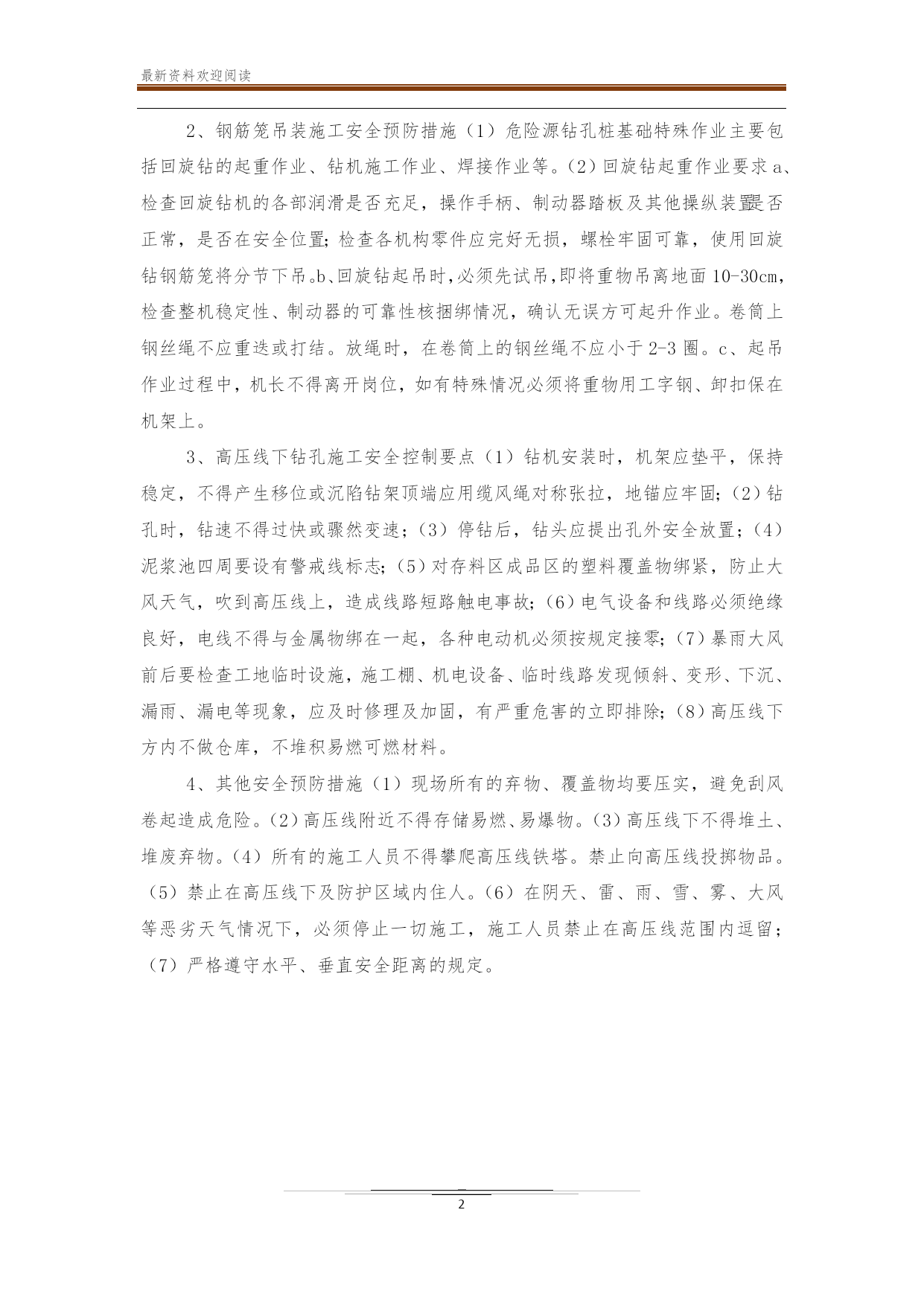

2、钢筋笼吊装施工安全预防措施（1）危险源钻孔桩基础特殊作业主要包括回旋钻的起重作业、钻机施工作业、焊接作业等。（2）回旋钻起重作业要求a、检查回旋钻机的各部润滑是否充足，操作手柄、制动器踏板及其他操纵装置是否正常，是否在安全位置；检查各机构零件应完好无损，螺栓牢固可靠，使用回旋钻钢筋笼将分节下吊。b、回旋钻起吊时，必须先试吊，即将重物吊离地面10-30cm，检查整机稳定性、制动器的可靠性核捆绑情况，确认无误方可起升作业。卷筒上钢丝绳不应重迭或打结。放绳时，在卷筒上的钢丝绳不应小于2-3圈。c、起吊作业过程中，机长不得离开岗位，如有特殊情况必须将重物用工字钢、卸扣保在机架上。
3、高压线下钻孔施工安全控制要点（1）钻机安装时，机架应垫平，保持稳定，不得产生移位或沉陷钻架顶端应用缆风绳对称张拉，地锚应牢固；（2）钻孔时，钻速不得过快或骤然变速；（3）停钻后，钻头应提出孔外安全放置；（4）泥浆池四周要设有警戒线标志；（5）对存料区成品区的塑料覆盖物绑紧，防止大风天气，吹到高压线上，造成线路短路触电事故；（6）电气设备和线路必须绝缘良好，电线不得与金属物绑在一起，各种电动机必须按规定接零；（7）暴雨大风前后要检查工地临时设施，施工棚、机电设备、临时线路发现倾斜、变形、下沉、漏雨、漏电等现象，应及时修理及加固，有严重危害的立即排除；（8）高压线下方内不做仓库，不堆积易燃可燃材料。
4、其他安全预防措施（1）现场所有的弃物、覆盖物均要压实，避免刮风卷起造成危险。（2）高压线附近不得存储易燃、易爆物。（3）高压线下不得堆土、堆废弃物。（4）所有的施工人员不得攀爬高压线铁塔。禁止向高压线投掷物品。（5）禁止在高压线下及防护区域内住人。（6）在阴天、雷、雨、雪、雾、大风等恶劣天气情况下，必须停止一切施工，施工人员禁止在高压线范围内逗留；（7）严格遵守水平、垂直安全距离的规定。
