落地式及悬挑式脚手架施工方案

脚手架搭设方案
工程名称：
编制单位：
编制人：审核人：审批人：编制日期：2021年5月4日
第一节落地式脚手架
一、编制依据
本方案严格按照《建筑施工扣式钢管脚手架安全技术规范》（JGJ130—2001、J84--2001）（以下简称《规范》）编制。
二、工程概况。地上16层地下2层，结构形式主体为框架剪力墙结构，基础为粱式筏板基础,独立柱基础。建筑面积22531.84平方，其中地下部分为4208.7平方。地上总高度69.8米，结构三级抗震。
三、基本设计方案
1、办公楼由一层至四层搭设落地式脚手架，从四层顶开始悬挑。
2、脚手架搭设尺寸为：立杆横距Lb=1.00
m，立杆步距h=1.50m，立杆下端设置垫板和底座。外侧设排水沟，确保架体基础排水畅通。钢管Φ48*3.5mm普通碳素钢管。
四、绘制施工图
平面图、立面图、剖面图（见附图）
五、施工准备
1、施工前按施工组织设计中的有关脚手架要求，向架设和使用人员进行技术交底。
2、按照下列要求对钢管、扣、脚手板等进行验收，不合格产品不得使用。
钢管：脚手架钢管质量符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。
采用Φ４８×３.５钢管，每根钢管的最大质量不应大于25ｋｇ。
新旧钢管尺寸、表面质量和外形分别符合《规范》第8.1.1、第8.1.2条规定。
钢管上严禁打孔。
扣：采用可锻铸铁制作的扣，其材质应符合现行国家标准《钢管脚手架扣》（ＧＢ１５８３１）的规定。
脚手架采用的扣，在螺栓拧紧扭力矩达６５N·m，不得发生破坏。脚手板：采用竹脚手板。
连墙杆：采用刚性连墙杆。
安全网：采用绿色密目安全网。
3、经检查合格的构配按品种、规格分类，堆放整齐平稳，堆放场地不得有积水。
4、清除搭设场地内的杂物，平整搭设场地，并使排水畅通。

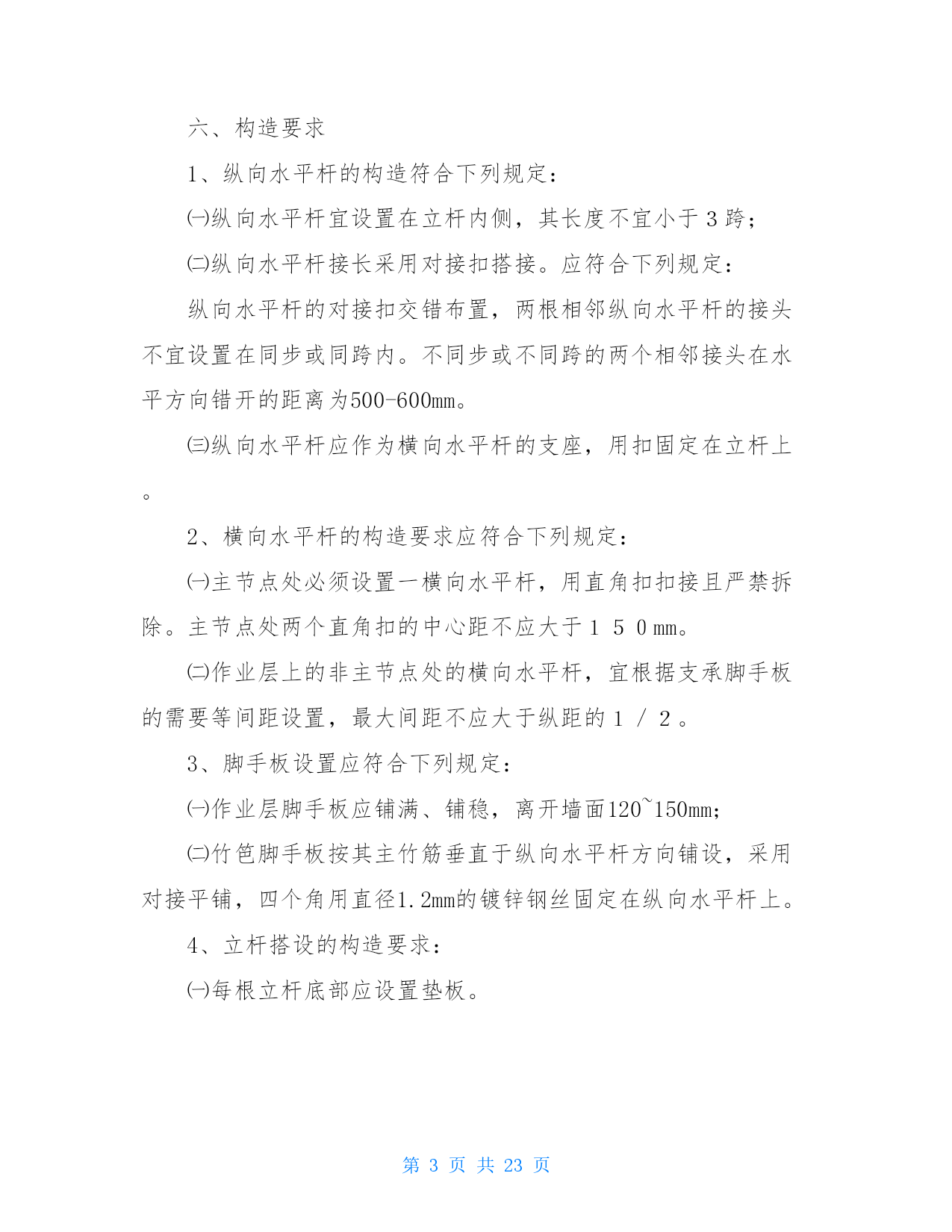

六、构造要求
1、纵向水平杆的构造符合下列规定：
㈠纵向水平杆宜设置在立杆内侧，其长度不宜小于３跨；
㈡纵向水平杆接长采用对接扣搭接。应符合下列规定：
纵向水平杆的对接扣交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内。不同步或不同跨的两个相邻接头在水平方向错开的距离为500-600mm。
㈢纵向水平杆应作为横向水平杆的支座，用扣固定在立杆上。
2、横向水平杆的构造要求应符合下列规定：
㈠主节点处必须设置一横向水平杆，用直角扣扣接且严禁拆除。主节点处两个直角扣的中心距不应大于１５０mm。
㈡作业层上的非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的１／２。
3、脚手板设置应符合下列规定：
㈠作业层脚手板应铺满、铺稳，离开墙面120~150mm；
㈡竹笆脚手板按其主竹筋垂直于纵向水平杆方向铺设，采用对接平铺，四个角用直径1.2mm的镀锌钢丝固定在纵向水平杆上。
4、立杆搭设的构造要求：
㈠每根立杆底部应设置垫板。

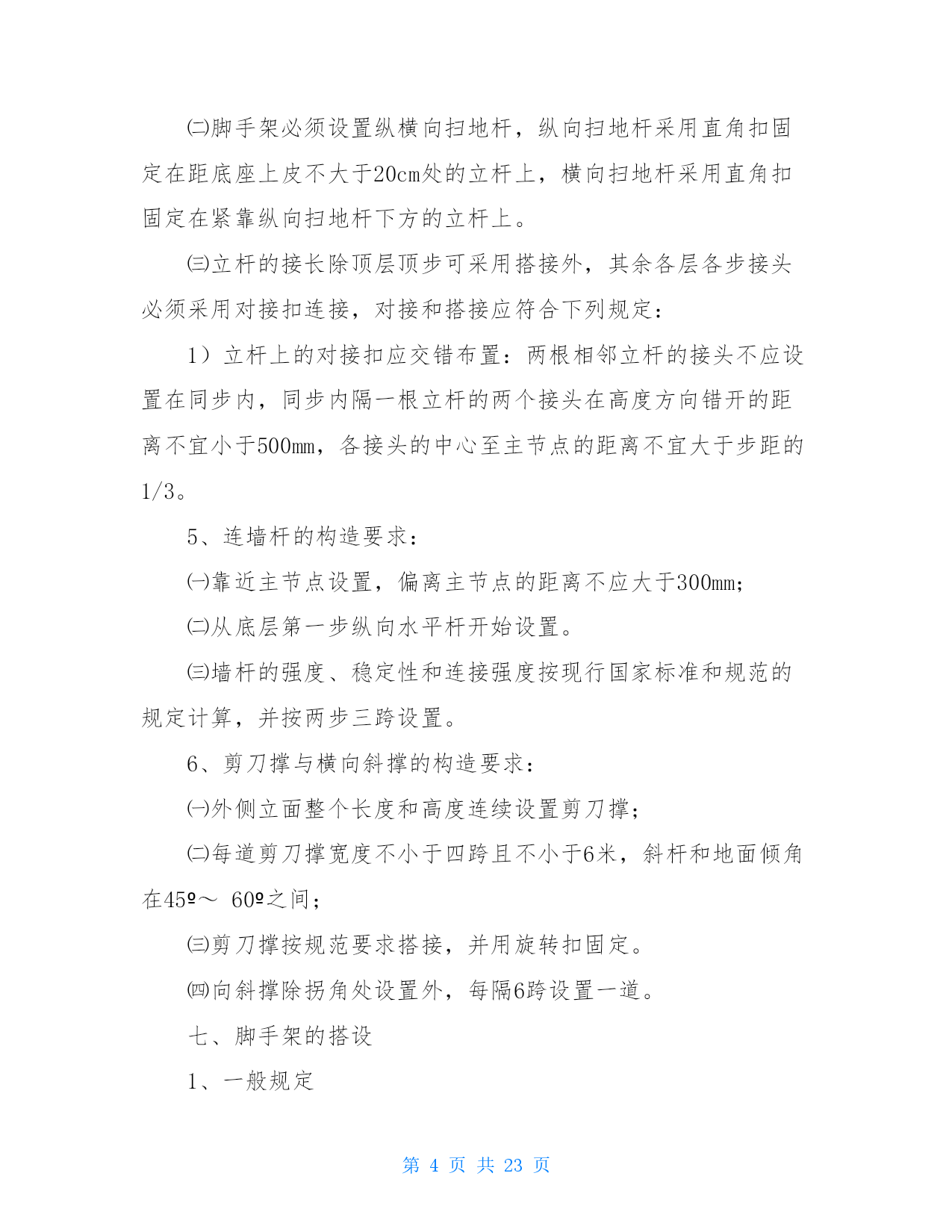

㈡脚手架必须设置纵横向扫地杆，纵向扫地杆采用直角扣固定在距底座上皮不大于20cm处的立杆上，横向扫地杆采用直角扣固定在紧靠纵向扫地杆下方的立杆上。
㈢立杆的接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣连接，对接和搭接应符合下列规定：
1）立杆上的对接扣应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个接头在高度方向错开的距离不宜小于500mm，各接头的中心至主节点的距离不宜大于步距的1/3。
5、连墙杆的构造要求：
㈠靠近主节点设置，偏离主节点的距离不应大于300mm；
㈡从底层第一步纵向水平杆开始设置。
㈢墙杆的强度、稳定性和连接强度按现行国家标准和规范的规定计算，并按两步三跨设置。
6、剪刀撑与横向斜撑的构造要求：
㈠外侧立面整个长度和高度连续设置剪刀撑；
㈡每道剪刀撑宽度不小于四跨且不小于6米，斜杆和地面倾角在45º～60º之间；
㈢剪刀撑按规范要求搭接，并用旋转扣固定。
㈣向斜撑除拐角处设置外，每隔6跨设置一道。
七、脚手架的搭设
1、一般规定
㈠脚手架须配合施工进度搭设，一次搭设高度不应超过相邻连墙杆以上二步。
㈡每搭完一步脚手架后，应按规范要求校正步距、纵距、横距及立杆的垂直度。
2、垫板安放应符合下列规定：
㈠垫板必须准确的放在定位线上；
㈡垫板采用长度不小于两跨、厚度不小于50mm的木垫板；
3、立杆搭设应符合下列规定：
㈠两根相邻立杆接头不应设置在同步内，同步内隔一根立杆的两个接头在高度方向错开距离不宜小于500mm，各接头的中心至主节点的距离不宜大于步距的1/3。
㈡开始搭设时每隔6跨设置一根抛撑，直至连墙杆安放稳定后，方可根据情况拆除；
㈢当搭置有连墙的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙；
4、纵向水平杆的搭设应符合下列规
