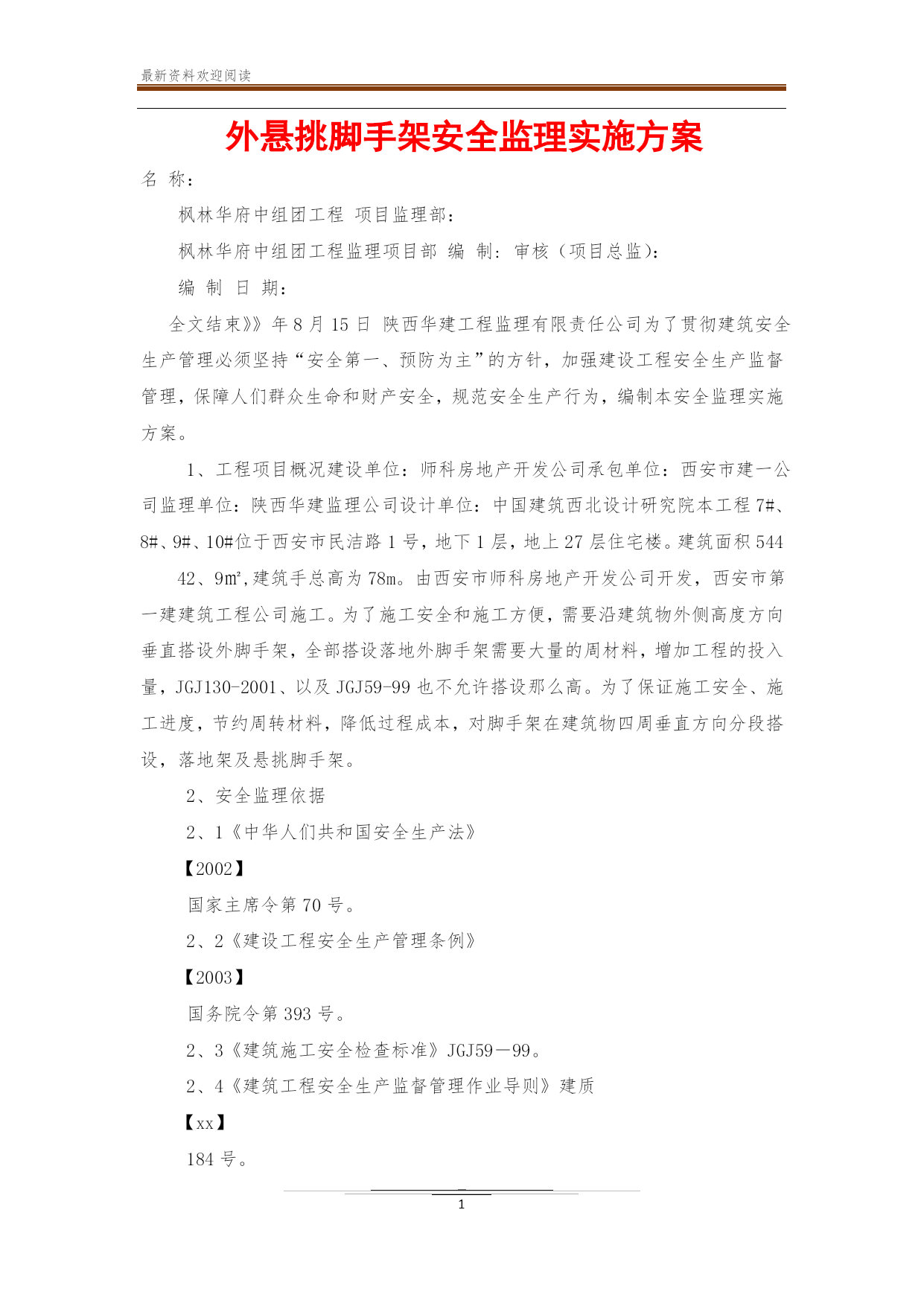

外悬挑脚手架安全监理实施方案
名称：
枫林华府中组团工程项目监理部：
枫林华府中组团工程监理项目部编制:审核（项目总监）：
编制日期：
全文结束》》年8月15日陕西华建工程监理有限责任公司为了贯彻建筑安全生产管理必须坚持“安全第一、预防为主”的方针，加强建设工程安全生产监督管理，保障人们群众生命和财产安全，规范安全生产行为，编制本安全监理实施方案。
1、工程项目概况建设单位：师科房地产开发公司承包单位：西安市建一公司监理单位：陕西华建监理公司设计单位：中国建筑西北设计研究院本工程7#、8#、9#、10#位于西安市民洁路1号，地下1层，地上27层住宅楼。建筑面积544
42、9㎡,建筑手总高为78m。由西安市师科房地产开发公司开发，西安市第一建建筑工程公司施工。为了施工安全和施工方便，需要沿建筑物外侧高度方向垂直搭设外脚手架，全部搭设落地外脚手架需要大量的周材料，增加工程的投入量，JGJ130-2001、以及JGJ59-99也不允许搭设那么高。为了保证施工安全、施工进度，节约周转材料，降低过程成本，对脚手架在建筑物四周垂直方向分段搭设，落地架及悬挑脚手架。
2、安全监理依据
2、1《中华人们共和国安全生产法》
【2002】
国家主席令第70号。
2、2《建设工程安全生产管理条例》
【2003】
国务院令第393号。
2、3《建筑施工安全检查标准》JGJ59－99。
2、4《建筑工程安全生产监督管理作业导则》建质
【xx】
184号。

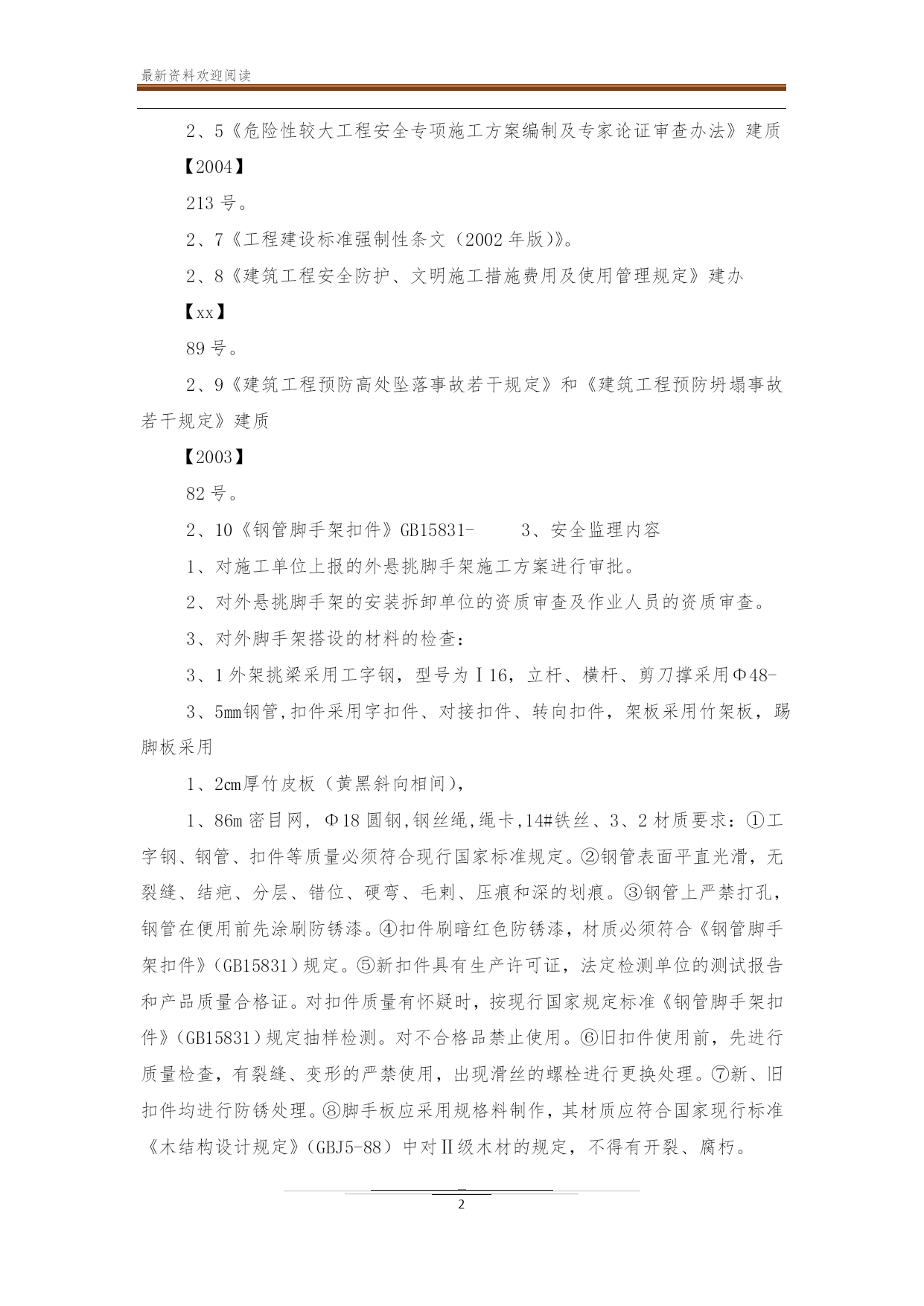

2、5《危险性较大工程安全专项施工方案编制及专家论证审查办法》建质
【2004】
213号。
2、7《工程建设标准强制性条文（2002年版）》。
2、8《建筑工程安全防护、文明施工措施费用及使用管理规定》建办
【xx】
89号。
2、9《建筑工程预防高处坠落事故若干规定》和《建筑工程预防坍塌事故若干规定》建质
【2003】
82号。
2、10《钢管脚手架扣件》GB15831-3、安全监理内容
1、对施工单位上报的外悬挑脚手架施工方案进行审批。
2、对外悬挑脚手架的安装拆卸单位的资质审查及作业人员的资质审查。
3、对外脚手架搭设的材料的检查：
3、1外架挑梁采用工字钢，型号为Ⅰ16，立杆、横杆、剪刀撑采用Φ48-
3、5㎜钢管,扣件采用字扣件、对接扣件、转向扣件，架板采用竹架板，踢脚板采用
1、2㎝厚竹皮板（黄黑斜向相间），
1、86m密目网,Φ18圆钢,钢丝绳,绳卡,14#铁丝、3、2材质要求：①工字钢、钢管、扣件等质量必须符合现行国家标准规定。②钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。③钢管上严禁打孔，钢管在便用前先涂刷防锈漆。④扣件刷暗红色防锈漆，材质必须符合《钢管脚手架扣件》（GB15831）规定。⑤新扣件具有生产许可证，法定检测单位的测试报告和产品质量合格证。对扣件质量有怀疑时，按现行国家规定标准《钢管脚手架扣件》（GB15831）规定抽样检测。对不合格品禁止使用。⑥旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓进行更换处理。⑦新、旧扣件均进行防锈处理。⑧脚手板应采用规格料制作，其材质应符合国家现行标准《木结构设计规定》（GBJ5-88）中对Ⅱ级木材的规定，不得有开裂、腐朽。

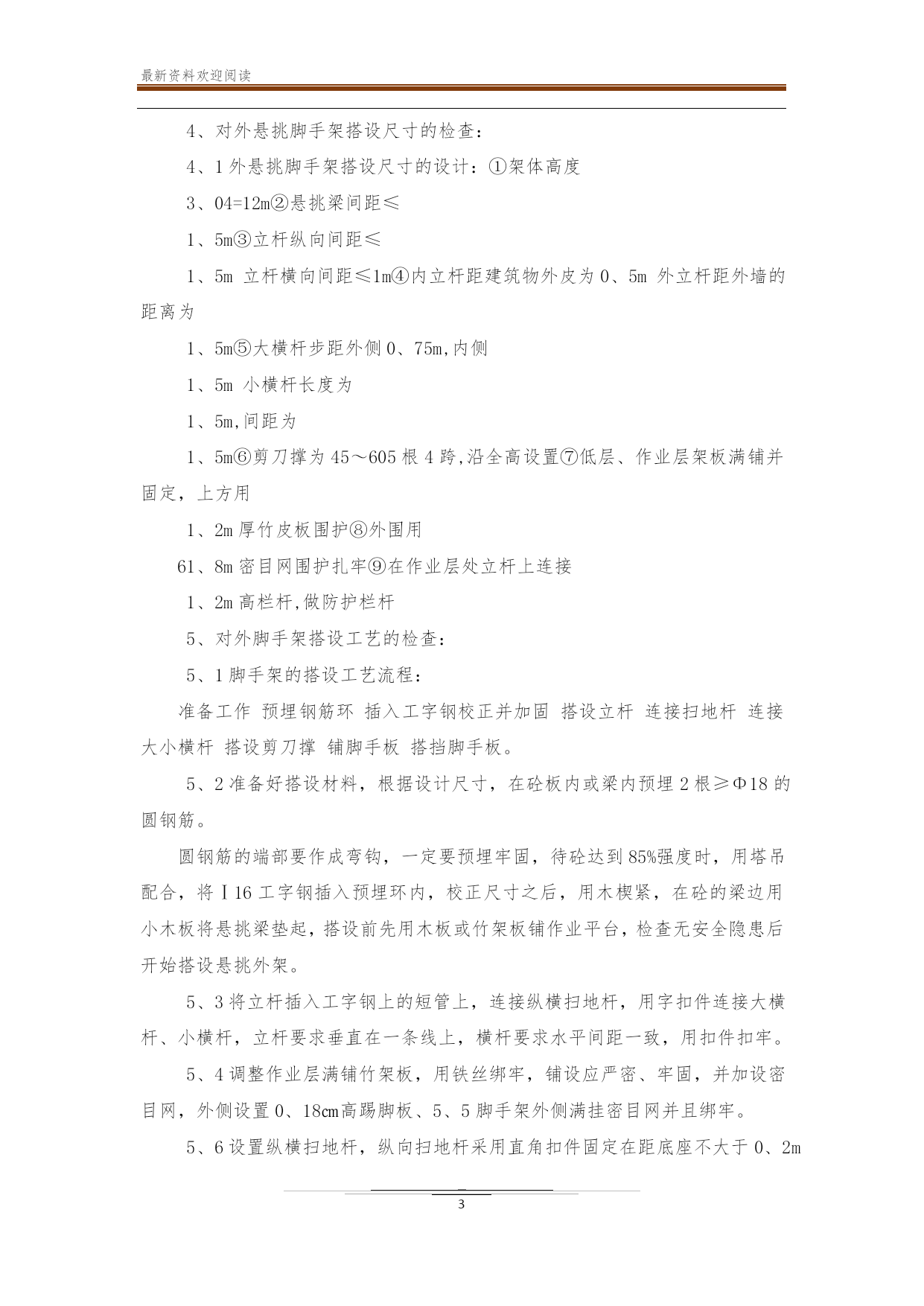

4、对外悬挑脚手架搭设尺寸的检查：
4、1外悬挑脚手架搭设尺寸的设计：①架体高度
3、04=12m②悬挑梁间距≤
1、5m③立杆纵向间距≤
1、5m立杆横向间距≤1m④内立杆距建筑物外皮为0、5m外立杆距外墙的距离为
1、5m⑤大横杆步距外侧0、75m,内侧
1、5m小横杆长度为
1、5m,间距为
1、5m⑥剪刀撑为45～605根4跨,沿全高设置⑦低层、作业层架板满铺并固定，上方用
1、2m厚竹皮板围护⑧外围用
61、8m密目网围护扎牢⑨在作业层处立杆上连接
1、2m高栏杆,做防护栏杆
5、对外脚手架搭设工艺的检查：
5、1脚手架的搭设工艺流程：
准备工作预埋钢筋环插入工字钢校正并加固搭设立杆连接扫地杆连接大小横杆搭设剪刀撑铺脚手板搭挡脚手板。
5、2准备好搭设材料，根据设计尺寸，在砼板内或梁内预埋2根≥Φ18的圆钢筋。
圆钢筋的端部要作成弯钩，一定要预埋牢固，待砼达到85%强度时，用塔吊配合，将Ⅰ16工字钢插入预埋环内，校正尺寸之后，用木楔紧，在砼的梁边用小木板将悬挑梁垫起，搭设前先用木板或竹架板铺作业平台，检查无安全隐患后开始搭设悬挑外架。
5、3将立杆插入工字钢上的短管上，连接纵横扫地杆，用字扣件连接大横杆、小横杆，立杆要求垂直在一条线上，横杆要求水平间距一致，用扣件扣牢。
5、4调整作业层满铺竹架板，用铁丝绑牢，铺设应严密、牢固，并加设密目网，外侧设置0、18㎝高踢脚板、5、5脚手架外侧满挂
