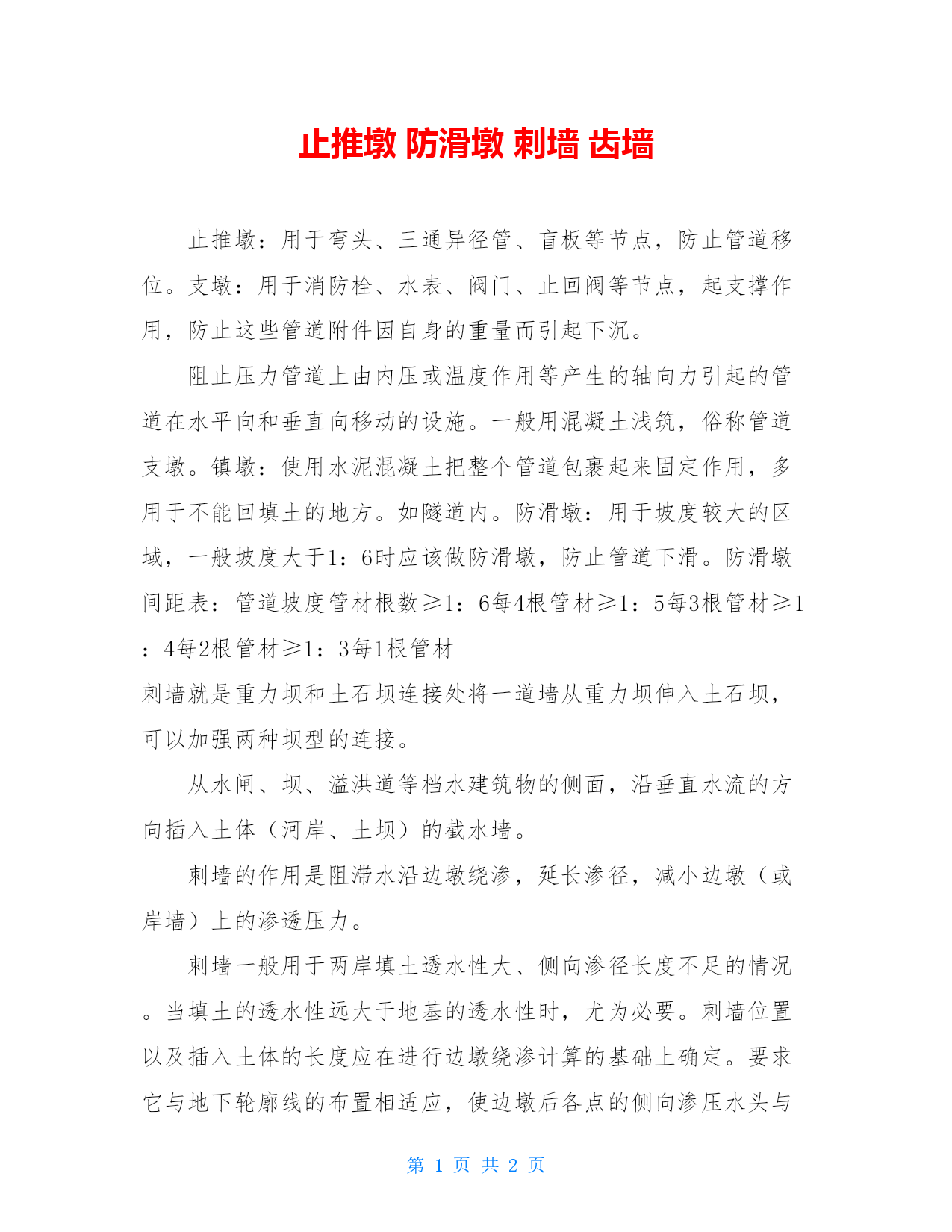

止推墩防滑墩刺墙齿墙

止推墩：用于弯头、三通异径管、盲板等节点，防止管道移位。支墩：用于消防栓、水表、阀门、止回阀等节点，起支撑作用，防止这些管道附件因自身的重量而引起下沉。
阻止压力管道上由内压或温度作用等产生的轴向力引起的管道在水平向和垂直向移动的设施。一般用混凝土浅筑，俗称管道支墩。镇墩：使用水泥混凝土把整个管道包裹起来固定作用，多用于不能回填土的地方。如隧道内。防滑墩：用于坡度较大的区域，一般坡度大于1：6时应该做防滑墩，防止管道下滑。防滑墩间距表：管道坡度管材根数≥1：6每4根管材≥1：5每3根管材≥1：4每2根管材≥1：3每1根管材刺墙就是重力坝和土石坝连接处将一道墙从重力坝伸入土石坝，可以加强两种坝型的连接。
从水闸、坝、溢洪道等档水建筑物的侧面，沿垂直水流的方向插入土体（河岸、土坝）的截水墙。
刺墙的作用是阻滞水沿边墩绕渗，延长渗径，减小边墩（或岸墙）上的渗透压力。

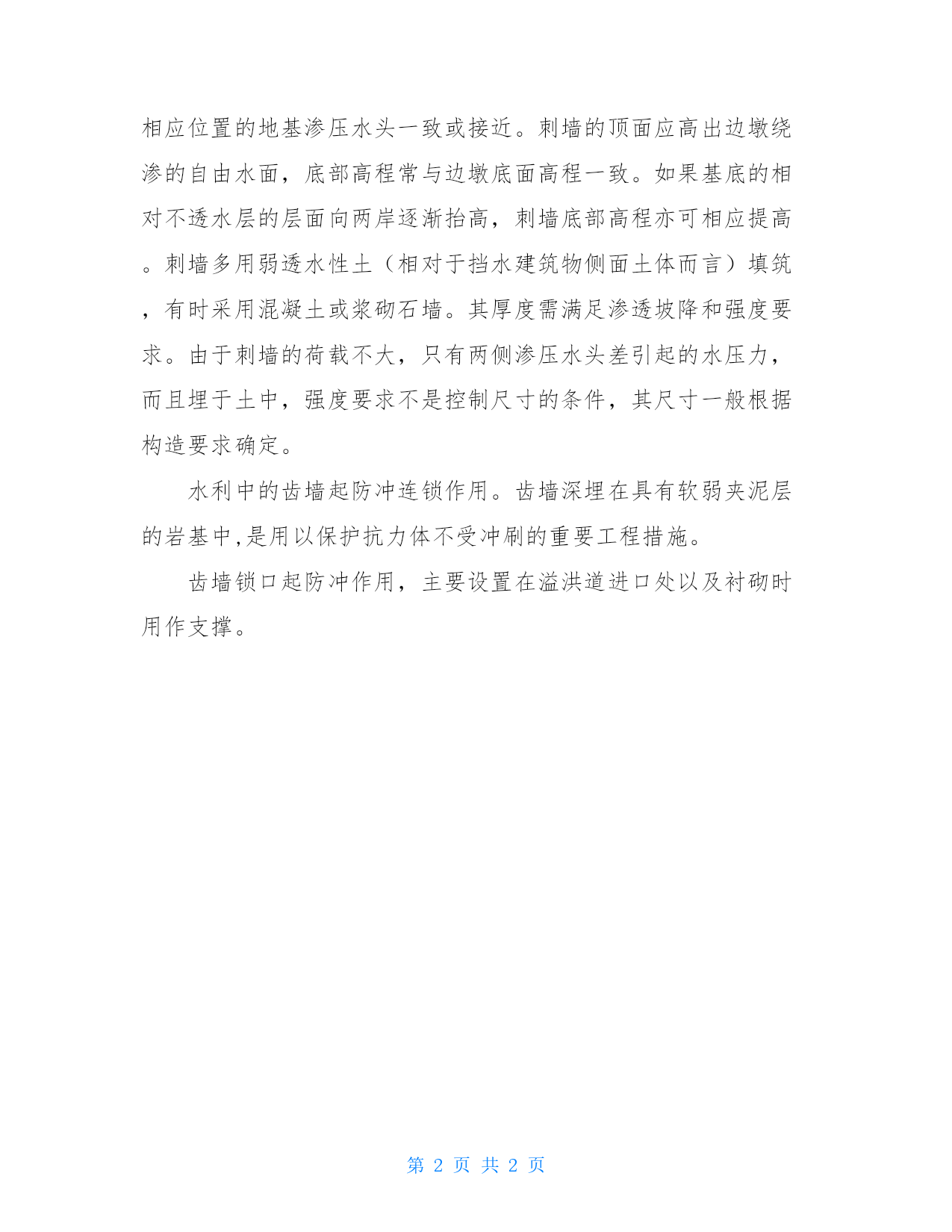

刺墙一般用于两岸填土透水性大、侧向渗径长度不足的情况。当填土的透水性远大于地基的透水性时，尤为必要。刺墙位置以及插入土体的长度应在进行边墩绕渗计算的基础上确定。要求它与地下轮廓线的布置相适应，使边墩后各点的侧向渗压水头与相应位置的地基渗压水头一致或接近。刺墙的顶面应高出边墩绕渗的自由水面，底部高程常与边墩底面高程一致。如果基底的相对不透水层的层面向两岸逐渐抬高，刺墙底部高程亦可相应提高。刺墙多用弱透水性土（相对于挡水建筑物侧面土体而言）填筑，有时采用混凝土或浆砌石墙。其厚度需满足渗透坡降和强度要求。由于刺墙的荷载不大，只有两侧渗压水头差引起的水压力，而且埋于土中，强度要求不是控制尺寸的条件，其尺寸一般根据构造要求确定。
水利中的齿墙起防冲连锁作用。齿墙深埋在具有软弱夹泥层的岩基中,是用以保护抗力体不受冲刷的重要工程措施。
齿墙锁口起防冲作用，主要设置在溢洪道进口处以及衬砌时用作支撑。
