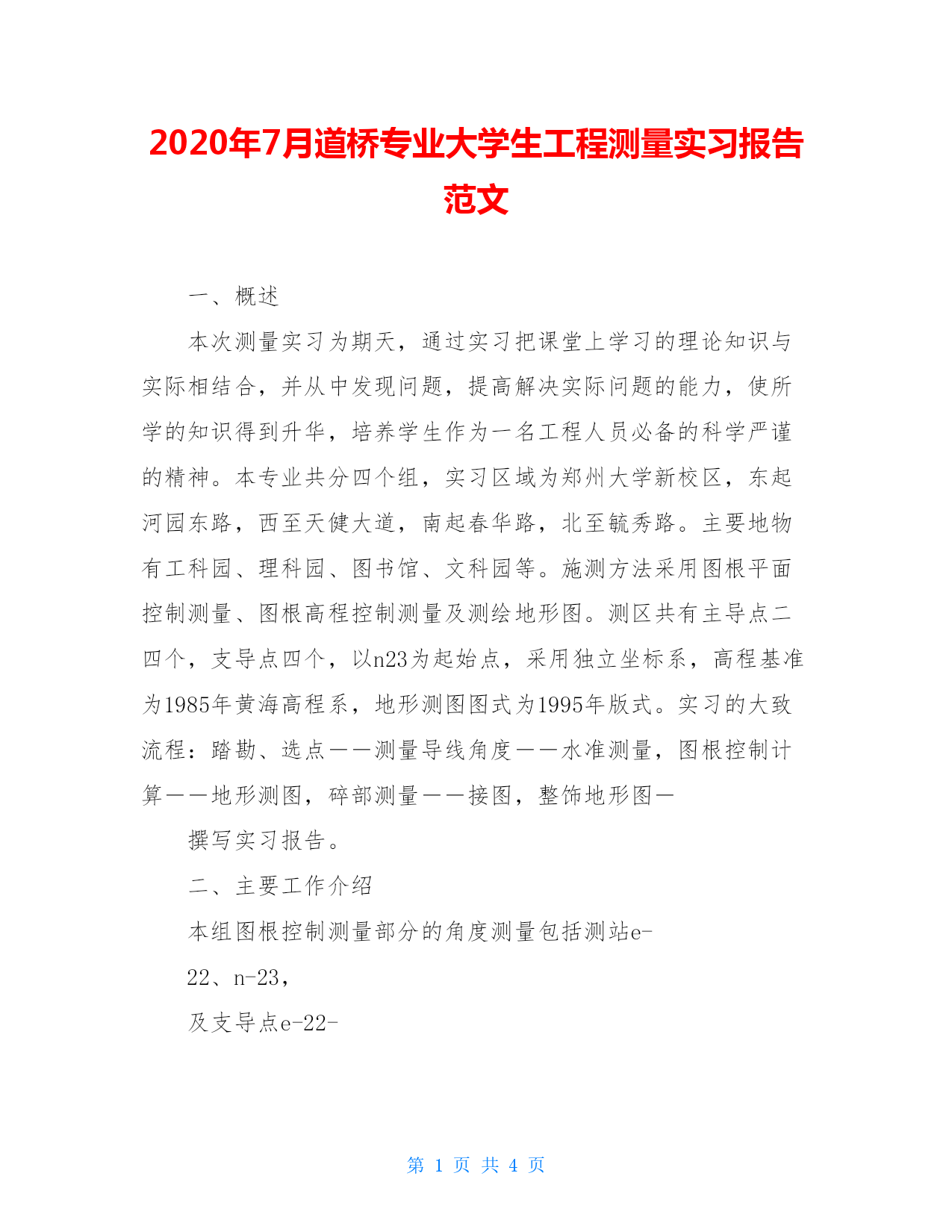

2020年7月道桥专业大学生工程测量实习报告范文

一、概述
本次测量实习为期天，通过实习把课堂上学习的理论知识与实际相结合，并从中发现问题，提高解决实际问题的能力，使所学的知识得到升华，培养学生作为一名工程人员必备的科学严谨的精神。本专业共分四个组，实习区域为郑州大学新校区，东起河园东路，西至天健大道，南起春华路，北至毓秀路。主要地物有工科园、理科园、图书馆、文科园等。施测方法采用图根平面控制测量、图根高程控制测量及测绘地形图。测区共有主导点二四个，支导点四个，以n23为起始点，采用独立坐标系，高程基准为1985年黄海高程系，地形测图图式为1995年版式。实习的大致流程：踏勘、选点――测量导线角度――水准测量，图根控制计算――地形测图，碎部测量――接图，整饰地形图―
撰写实习报告。
二、主要工作介绍
本组图根控制测量部分的角度测量包括测站e-

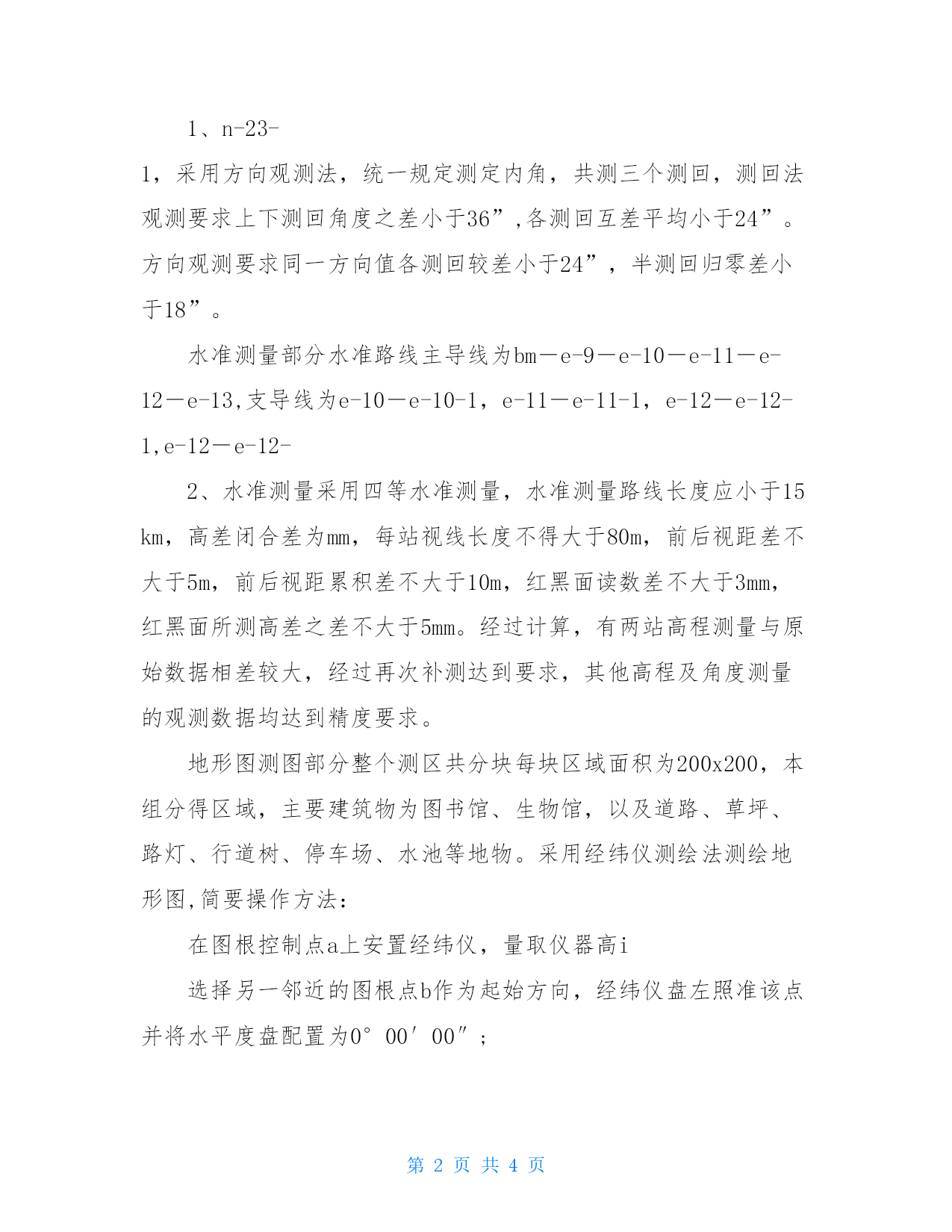

22、n-23，
及支导点e-22-
1、n-23-1，采用方向观测法，统一规定测定内角，共测三个测回，测回法观测要求上下测回角度之差小于36”,各测回互差平均小于24”。方向观测要求同一方向值各测回较差小于24”，半测回归零差小于18”。
水准测量部分水准路线主导线为bm―e-9―e-10―e-11―e-12―e-13,支导线为e-10―e-10-1，e-11―e-11-1，e-12―e-12-1,e-12―e-12-
2、水准测量采用四等水准测量，水准测量路线长度应小于15km，高差闭合差为mm，每站视线长度不得大于80m，前后视距差不大于5m，前后视距累积差不大于10m，红黑面读数差不大于3mm，红黑面所测高差之差不大于5mm。经过计算，有两站高程测量与原始数据相差较大，经过再次补测达到要求，其他高程及角度测量的观测数据均达到精度要求。
地形图测图部分整个测区共分块每块区域面积为200x200，本组分得区域，主要建筑物为图书馆、生物馆，以及道路、草坪、路灯、行道树、停车场、水池等地物。采用经纬仪测绘法测绘地形图,简要操作方法：
在图根控制点a上安置经纬仪，量取仪器高i
选择另一邻近的图根点b作为起始方向，经纬仪盘左照准该点并将水平度盘配置为0°00′00″;

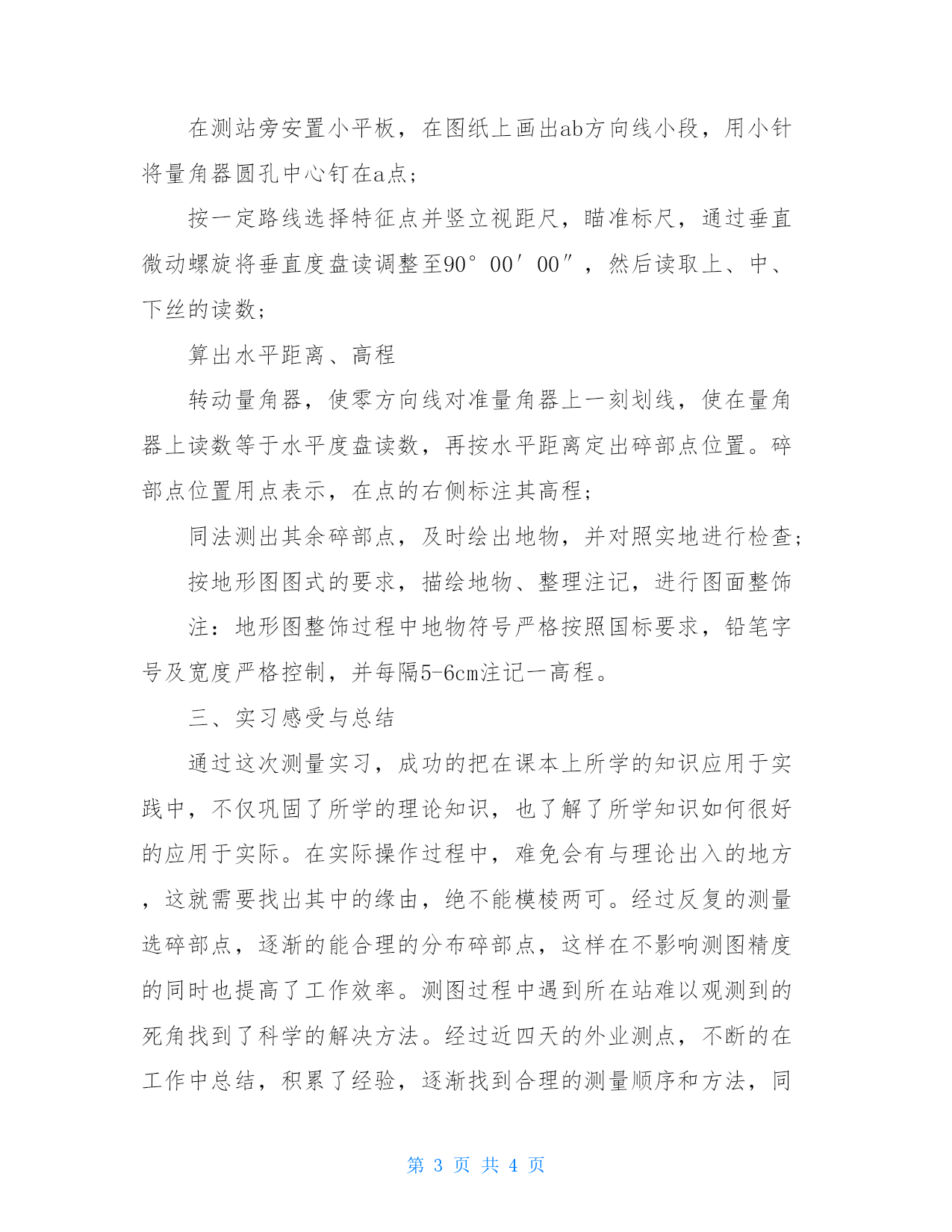

在测站旁安置小平板，在图纸上画出ab方向线小段，用小针将量角器圆孔中心钉在a点;
按一定路线选择特征点并竖立视距尺，瞄准标尺，通过垂直微动螺旋将垂直度盘读调整至90°00′00″，然后读取上、中、下丝的读数;
算出水平距离、高程
转动量角器，使零方向线对准量角器上一刻划线，使在量角器上读数等于水平度盘读数，再按水平距离定出碎部点位置。碎部点位置用点表示，在点的右侧标注其高程;
同法测出其余碎部点，及时绘出地物，并对照实地进行检查;
按地形图图式的要求，描绘地物、整理注记，进行图面整饰
注：地形图整饰过程中地物符号严格按照国标要求，铅笔字号及宽度严格控制，并每隔5-6cm注记一高程。
三、实习感受与总结

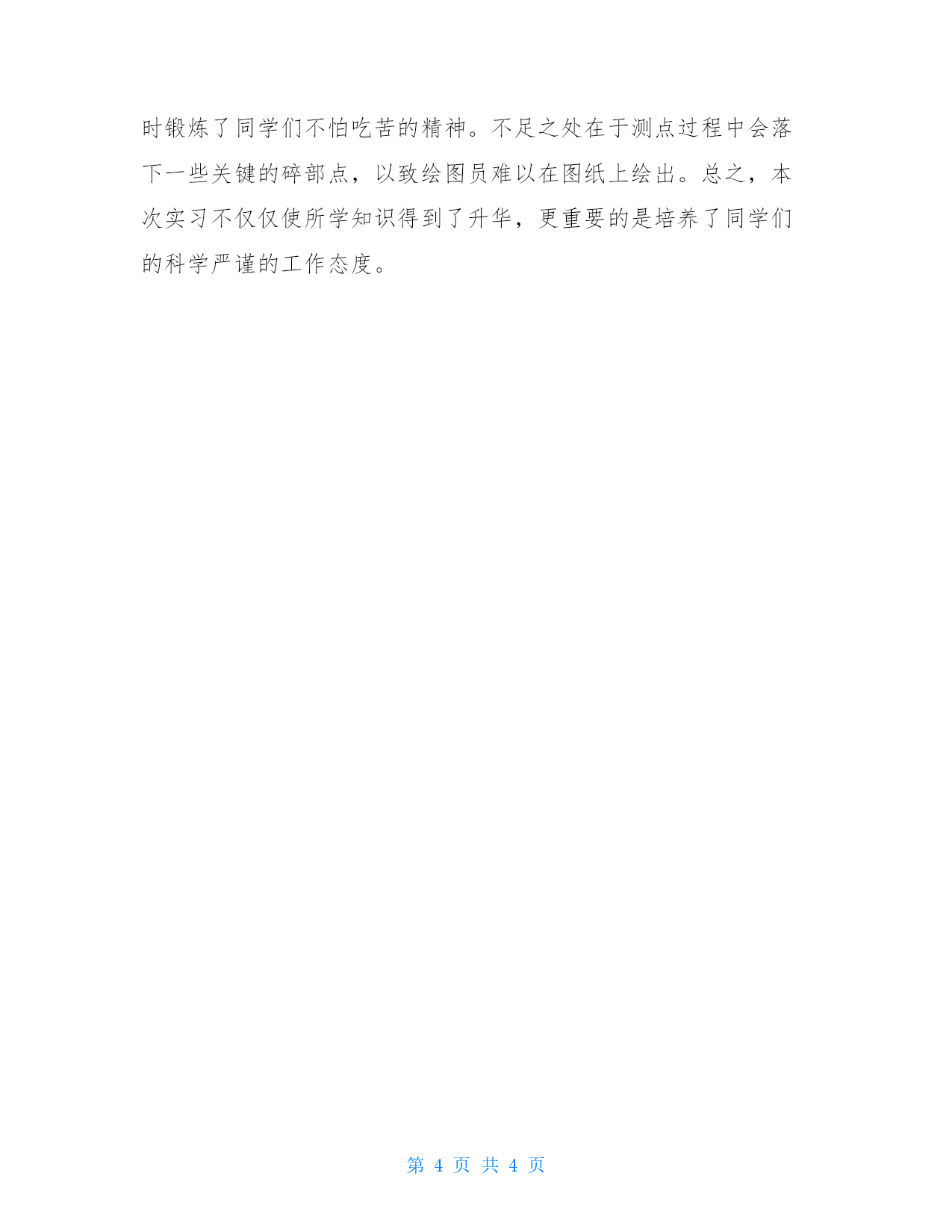

通过这次测量实习，成功的把在课本上所学的知识应用于实践中，不仅巩固了所学的理论知识，也了解了所学知识如何很好的应用于实际。在实际操作过程中，难免会有与理论出入的地方，这就需要找出其中的缘由，绝不能模棱两可。经过反复的测量选碎部点，逐渐的能合理的分布碎部点，这样在不影响测图精度的同时也提高了工作效率。测图过程中遇到所在站难以观测到的死角找到了科学的解决方法。经过近四天的外业测点，不断的在工作中总结，积累了经验，逐渐找到合理的测量顺序和方法，同时锻炼了同学们不怕吃苦的精神。不足之处在于测点过程中会落下一些关键的碎部点，以致绘图员难以在图纸上绘出。总之，本次实习不仅仅使所学知识得到了升华，更重要的是培养了同学们的科学严谨的工作态度。
