旋挖钻机作业指导书
1、旋挖钻机施工的适用范围
旋挖钻机成孔施工方法适用于填土、硬土、粉土、砂性土、砂卵砾石层、软～中硬基岩等地层。具有桩孔沉渣少，孔壁泥皮薄，桩侧摩阻力发挥更好等特点。
常用的旋挖钻斗有圆锥底式、多刃切削式、抓岩式、短螺旋钻等。圆锥底式钻斗适用于砂、粉砂、粘土层。短螺旋钻、抓岩式及多刃切削式钻斗适用于卵石、固结砂砾层。
2、作业准备
2.1技术准备2.1.1进场原材料检验2.1.2技术培训及技术交底2.1.3护筒、钻头直径检查
2.1.4导线加密、测量放样
2.1.5配置泥浆及泥浆检测2.2其它准备2.2.1现场“三通一平”，既水通、电通、道路通，场地平整。
2.2.2泥浆池制备及配备泥浆原材料准备
2.3人员及机械设备2.3.1人员配置旋挖钻机工班每班最少需配置４人，其中工班长1人；技术人员1人；指挥1人；钻机操作手１人。
2.3.2机械配置主要机械：旋挖钻机１台辅助机械：搅浆机１台，泥浆泵１台，电焊机１台，氧气瓶、乙炔瓶若干、挖掘机、自卸车。
2.4机械设备组装及调试
进场前要根据钻孔深度选择钻杆长度，进场后将钻杆与钻机组装，对各种管路、电路、液压系统进行检查，最后整机试运行，确保钻机正常工作。
3、旋挖钻机成孔工艺流程
旋挖钻机成孔工艺流程参见下图施工准备钻机就位
测量放样、埋设护桩
埋设护筒
中心桩恢复补浆、泥浆测试
下入钻头、旋挖钻进
起钻、钻斗卸土、汽车运土钻至设计标高提钻清孔、测量孔深4、施工作业工序方法和标准
4.1
施工准备4.1.1岗前培训桩基施工前，操作人员需接受工区项目组织的操作技能、安全教育培训，培训合格后，方可上岗作业。尤其对有要求的特殊工种（如钻机司机）培训，必须经考核合格后持证上岗作业。
4.1.2地质调查
桩基施工以前需要根据设计方提供的地质报告了解施工部位的地质情况，通过地质报告选择合适的钻头类型。

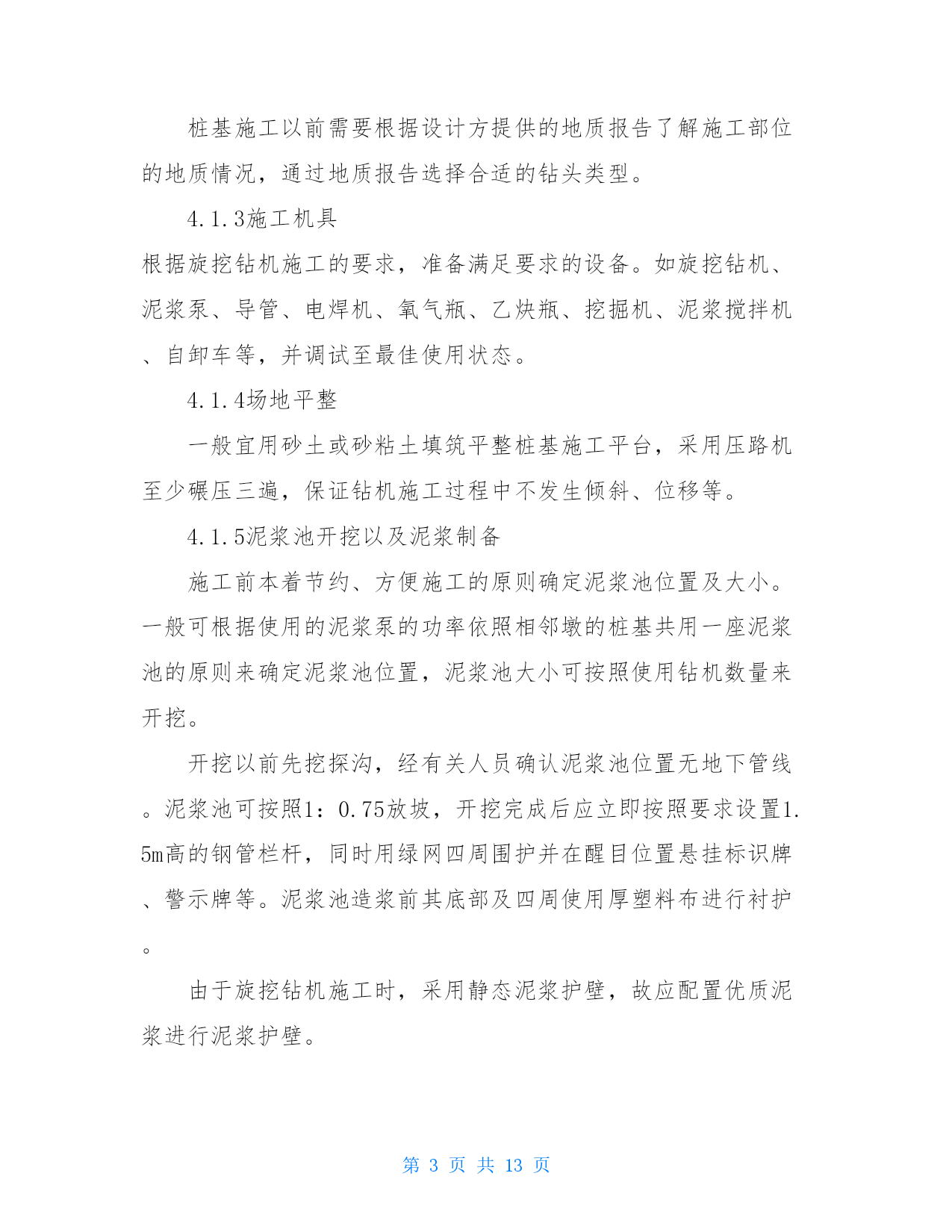

4.1.3施工机具根据旋挖钻机施工的要求，准备满足要求的设备。如旋挖钻机、泥浆泵、导管、电焊机、氧气瓶、乙炔瓶、挖掘机、泥浆搅拌机、自卸车等，并调试至最佳使用状态。
4.1.4场地平整
一般宜用砂土或砂粘土填筑平整桩基施工平台，采用压路机至少碾压三遍，保证钻机施工过程中不发生倾斜、位移等。
4.1.5泥浆池开挖以及泥浆制备
施工前本着节约、方便施工的原则确定泥浆池位置及大小。一般可根据使用的泥浆泵的功率依照相邻墩的桩基共用一座泥浆池的原则来确定泥浆池位置，泥浆池大小可按照使用钻机数量来开挖。
开挖以前先挖探沟，经有关人员确认泥浆池位置无地下管线。泥浆池可按照1：0.75放坡，开挖完成后应立即按照要求设置1.5m高的钢管栏杆，同时用绿网四周围护并在醒目位置悬挂标识牌、警示牌等。泥浆池造浆前其底部及四周使用厚塑料布进行衬护。
由于旋挖钻机施工时，采用静态泥浆护壁，故应配置优质泥浆进行泥浆护壁。

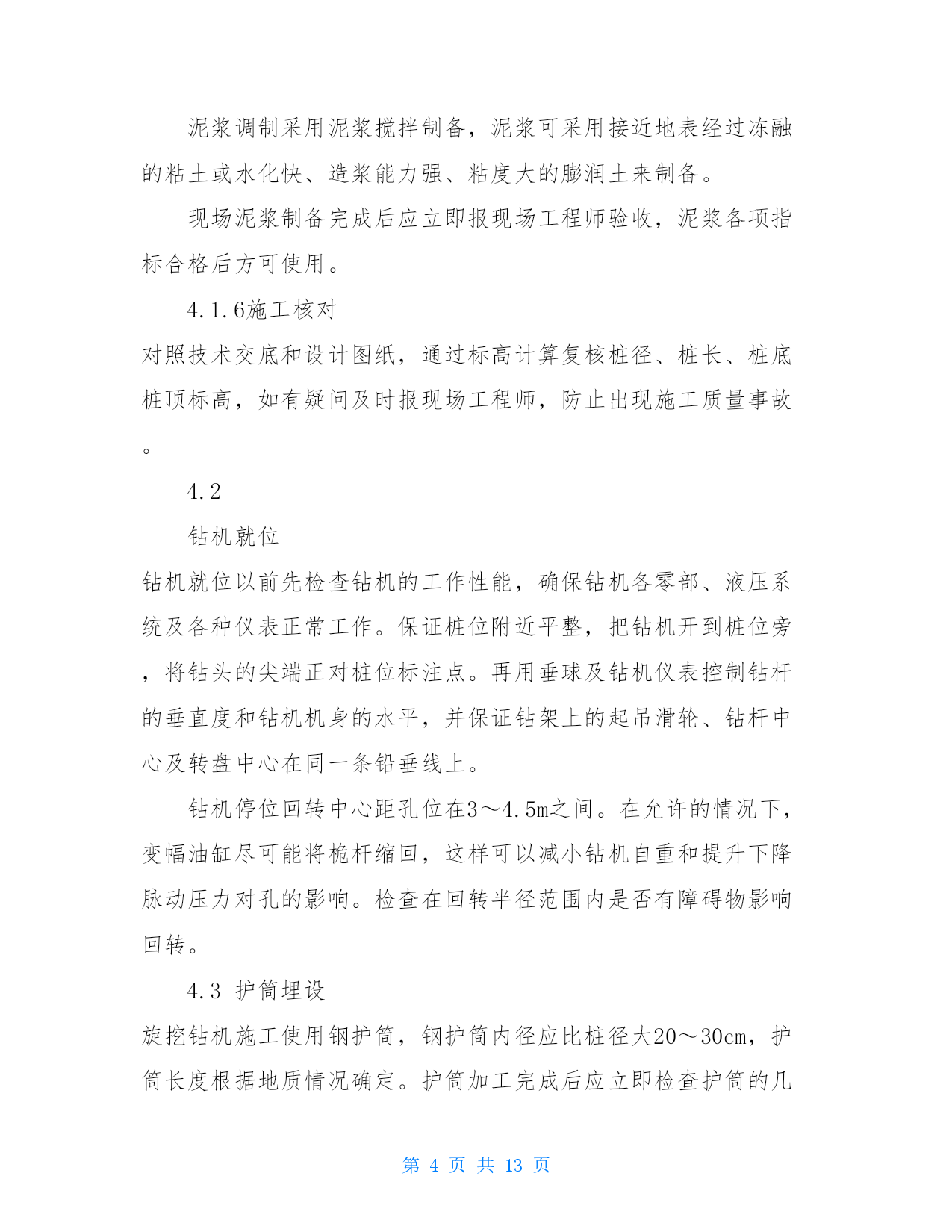

泥浆调制采用泥浆搅拌制备，泥浆可采用接近地表经过冻融的粘土或水化快、造浆能力强、粘度大的膨润土来制备。
现场泥浆制备完成后应立即报现场工程师验收，泥浆各项指标合格后方可使用。
4.1.6施工核对对照技术交底和设计图纸，通过标高计算复核桩径、桩长、桩底桩顶标高，如有疑问及时报现场工程师，防止出现施工质量事故。
4.2
钻机就位钻机就位以前先检查钻机的工作性能，确保钻机各零部、液压系统及各种仪表正常工作。保证桩位附近平整，把钻机开到桩位旁，将钻头的尖端正对桩位标注点。再用垂球及钻机仪表控制钻杆的垂直度和钻机机身的水平，并保证钻架上的起吊滑轮、钻杆中心及转盘中心在同一条铅垂线上。
钻机停位回转中心距孔位在3～4.5m之间。在允许的情况下，变幅油缸尽可能将桅杆缩回，这样可以减小钻机自重和提升下降脉动压力对孔的影响。检查在回转半径范围内是否有障碍物影响回转。
4.3护筒埋设旋挖钻机施工使用钢护筒，钢护筒内径应比桩径大20～30cm，护筒长度根据地质情况确定。护筒加工完成后应立即检查护筒的几何尺寸、相邻管节管径差、焊缝尺寸、外观及焊缝质量（水中护筒需要检查）,检查合格后报现场工程师，同时在护筒顶面、底面找出护筒截面中心，并在护筒上做好标识。
埋设钢护筒前进行桩位控制点的放样，用小口径的钻头先预钻至护筒底的标高位置，然后提出钻头且用钻头将钢护筒压到预定位置，再用粗颗粒土回填护筒外侧周围，回填密实。钻头贯压护筒时要分别在护筒各个方向均匀贯压、同时贯压，防止护筒贯压过程中出现倾斜。
护筒贯压到位后使用水平尺、垂球检查护筒的垂直度。检查合格后再进行护筒外侧的回填，并报现场工程师。
4.4

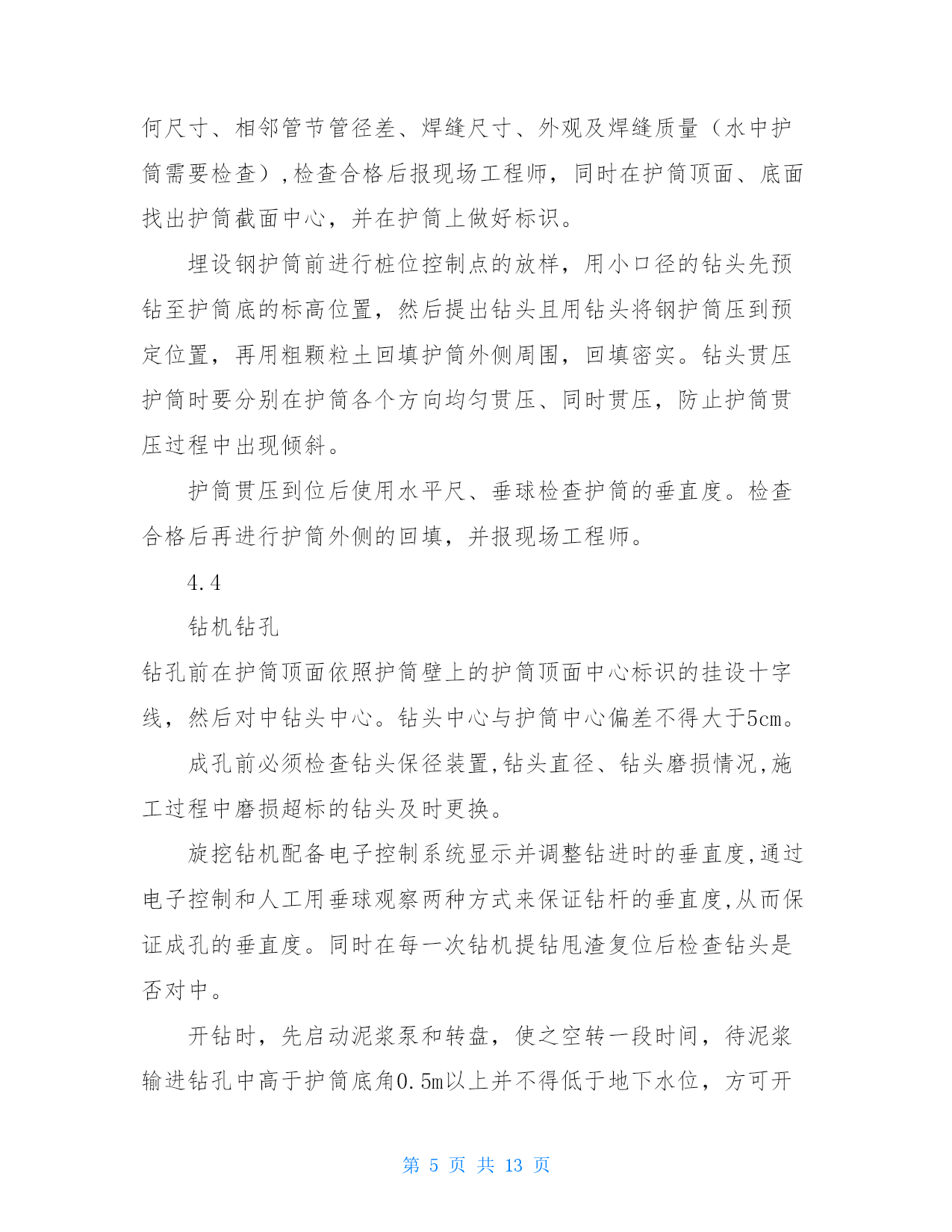

钻机钻孔钻孔前在护筒顶面依照护筒壁上的护筒顶面中心标识的挂设十字线，然后对中钻头中心。钻头中心与护筒中心偏差不得大于5cm。
成孔前必须检查钻头保径装置
