CFG桩接桩施工方案-图文

XXXXXXXXXXX建设PPP项目
CFG桩接桩施工方案
编制人：XXX审核人：XXX审批人：XXXXXXXX有限责任公司XXXXX项目经理部2021年12月25日
XXXXXXXXXXXX项X目CFG桩接桩施工方案
目录
一、工程概况........................................2二、编制依据.........................................2三、施工准备.........................................2四、技术参数.........................................3五、施工方法.........................................3六、工艺要点.........................................4七、质量标准.........................................4八、质量保证措施.....................................4九、冬季施工措施.....................................5十、安全保证措施.....................................5
一、
1
XXXXXXXXXXXX项X目CFG桩接桩施工方案
CFG桩接桩施工方案
一、工程概况
工程名称：XXXX建设PPP项目建设单位：XXX房地产开发有限责任公司监理单位：XXX工程监理咨询有限公司设计单位：XXX建筑设计院有限公司勘察单位：XXX岩土工程有限公司
工程地点：XXXXX（X合同约为82万平方米）。本工程结构形式剪力墙结构，基础形式采用CFG桩+筏板基础结构。抗震等级三级，抗震设防烈度七度。本工程建筑结构安全等级为二级，设计使用年限为
50年。
在主楼基坑开挖后，发现个别桩有加泥及在截桩时致使桩顶不能满足设计标高，针对此情况，需进行接桩处理。
二、编制依据
（1）《建筑桩基技术规范》JGJ94-2021
（2）《建筑地基基础工程施工质量验收规范》GB50202-2002；（3）《桩基施工图》
三、施工准备
（1）场地平整
基坑开挖完毕，在需要接桩的孔位人工挖孔，并做好余土外运。（2）机械、人员准备
空压机，风镐，切割锯，振捣器，电焊机，圆头铁锹。测量员2名，施工员1名，工人15名。（3）测量放样
测量人员依据施工图纸放出桩位中心点，由作业班组以桩位中心拉十字线引出护
2
XXXXXXXXXXXX项X目CFG桩接桩施工方案
桩，经现场技术员检验无误后，用混凝土对桩体加以保护。（4）模板制作
模板采用钢板制作或波纹管，成型直径大于桩直径定。
200mm，高度视断桩长度而
四、技术参数
（1）接桩采用和桩体高一标号的混凝土进行灌注，塌落度（2）混凝土养护参照《普通混凝土力学性能试验方法标准》
150cm±30）。GB/T50081。
（3）测量放样桩位中心线偏差小于2mm，桩位应及时保护做明显标记。护桩十字线允许偏差小于2mm，防止人或机械损坏。
五、施工方法
（1）清除施工区域的表层硬物。

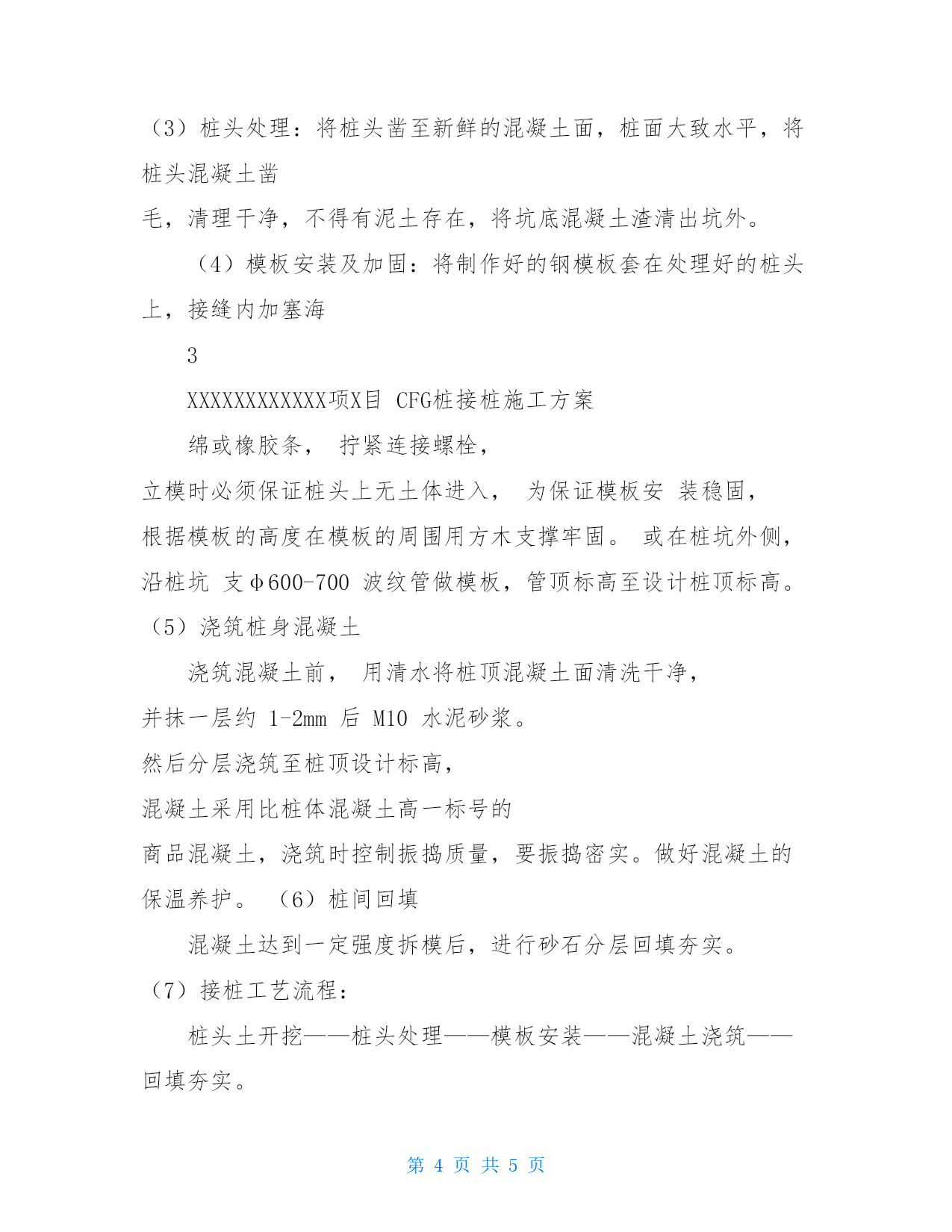

（2）开挖：开挖深度视问题桩桩身长度而定，将桩的周围土开挖成比桩直径不小于700mm的圆坑。坑底标高至断桩处桩头以下100mm，人工夯击落实。（3）桩头处理：将桩头凿至新鲜的混凝土面，桩面大致水平，将桩头混凝土凿毛，清理干净，不得有泥土存在，将坑底混凝土渣清出坑外。
（4）模板安装及加固：将制作好的钢模板套在处理好的桩头上，接缝内加塞海
3
XXXXXXXXXXXX项X目CFG桩接桩施工方案
绵或橡胶条，拧紧连接螺栓，立模时必须保证桩头上无土体进入，为保证模板安装稳固，根据模板的高度在模板的周围用方木支撑牢固。或在桩坑外侧，沿桩坑支φ600-700波纹管做模板，管顶标高至设计桩顶标高。（5）浇筑桩身混凝土
浇筑混凝土前，用清水将桩顶混凝土面清洗干净，并抹一层约1-2mm后M10水泥砂浆。然后分层浇筑至桩顶设计标高，混凝土采用比桩体混凝土高一标号的商品混凝土，浇筑时控制振捣质量，要振捣密实。做好混凝土的保温养护。（6）桩间回填
混凝土达到一定强度拆模后，进行砂石分层回填夯实。（7）接桩工艺流程：
桩头土开挖——桩头处理——模板安装——混凝土浇筑——回填夯实。
六、工艺要点
（1）基坑开挖完成后底部必须夯击密实。
（2）浇筑混凝土前必须保证桩头顶面干净，无碎渣、尘土。（3）浇筑混凝土前必须在桩头顶面洒水，保证桩头湿润。
（4）混凝土浇筑完成后顶面覆盖塑料薄膜保温材料，上面加土覆盖。（5）模板安装完成后，必须检查模板
