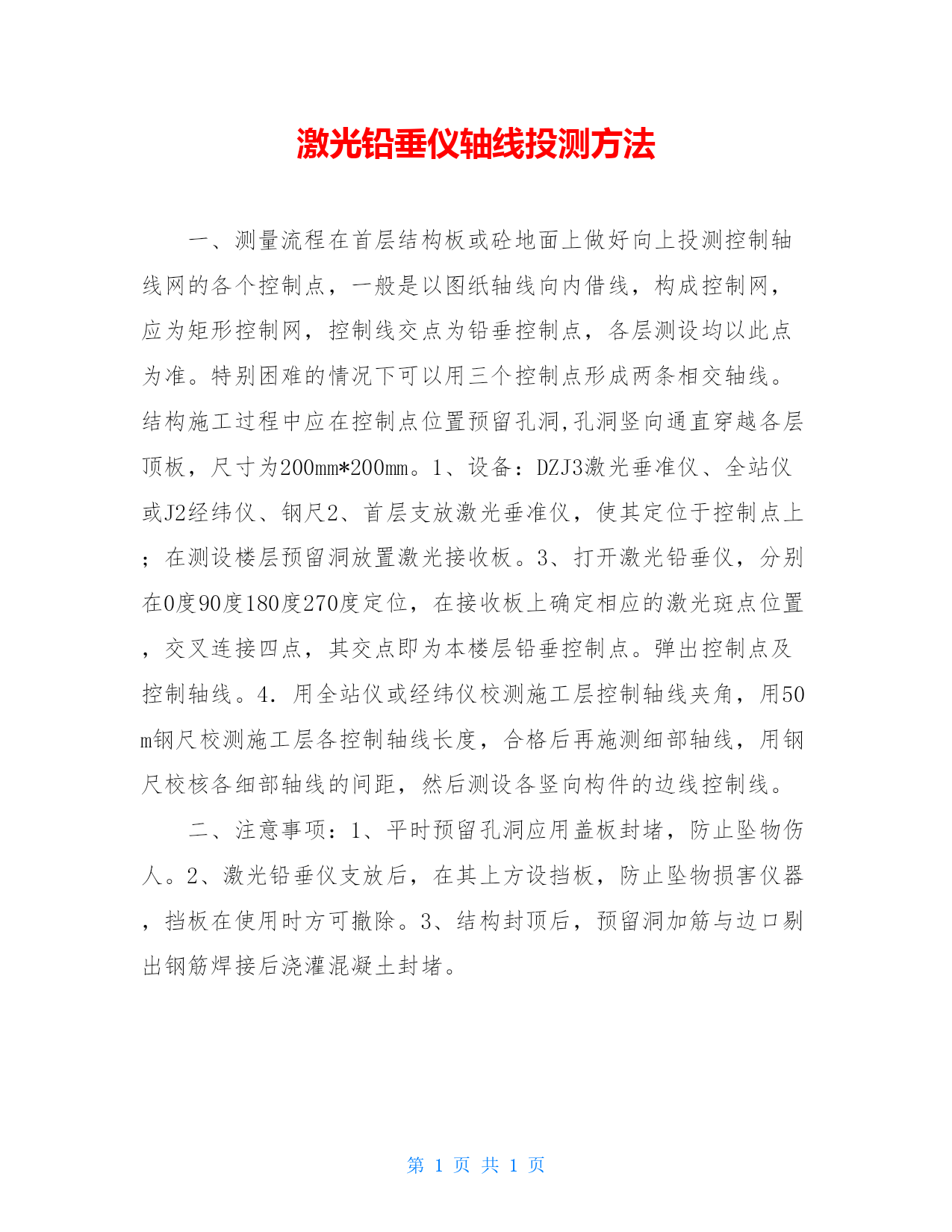

激光铅垂仪轴线投测方法

一、测量流程在首层结构板或砼地面上做好向上投测控制轴线网的各个控制点，一般是以图纸轴线向内借线，构成控制网，应为矩形控制网，控制线交点为铅垂控制点，各层测设均以此点为准。特别困难的情况下可以用三个控制点形成两条相交轴线。结构施工过程中应在控制点位置预留孔洞,孔洞竖向通直穿越各层顶板，尺寸为200mm*200mm。1、设备：DZJ3激光垂准仪、全站仪或J2经纬仪、钢尺2、首层支放激光垂准仪，使其定位于控制点上；在测设楼层预留洞放置激光接收板。3、打开激光铅垂仪，分别在0度90度180度270度定位，在接收板上确定相应的激光斑点位置，交叉连接四点，其交点即为本楼层铅垂控制点。弹出控制点及控制轴线。4．用全站仪或经纬仪校测施工层控制轴线夹角，用50m钢尺校测施工层各控制轴线长度，合格后再施测细部轴线，用钢尺校核各细部轴线的间距，然后测设各竖向构件的边线控制线。
二、注意事项：1、平时预留孔洞应用盖板封堵，防止坠物伤人。2、激光铅垂仪支放后，在其上方设挡板，防止坠物损害仪器，挡板在使用时方可撤除。3、结构封顶后，预留洞加筋与边口剔出钢筋焊接后浇灌混凝土封堵。
