题目：(完整版)固定管板式换热器毕业设计论文
学号：姓名：学院：专业：指导教师：起止日期：

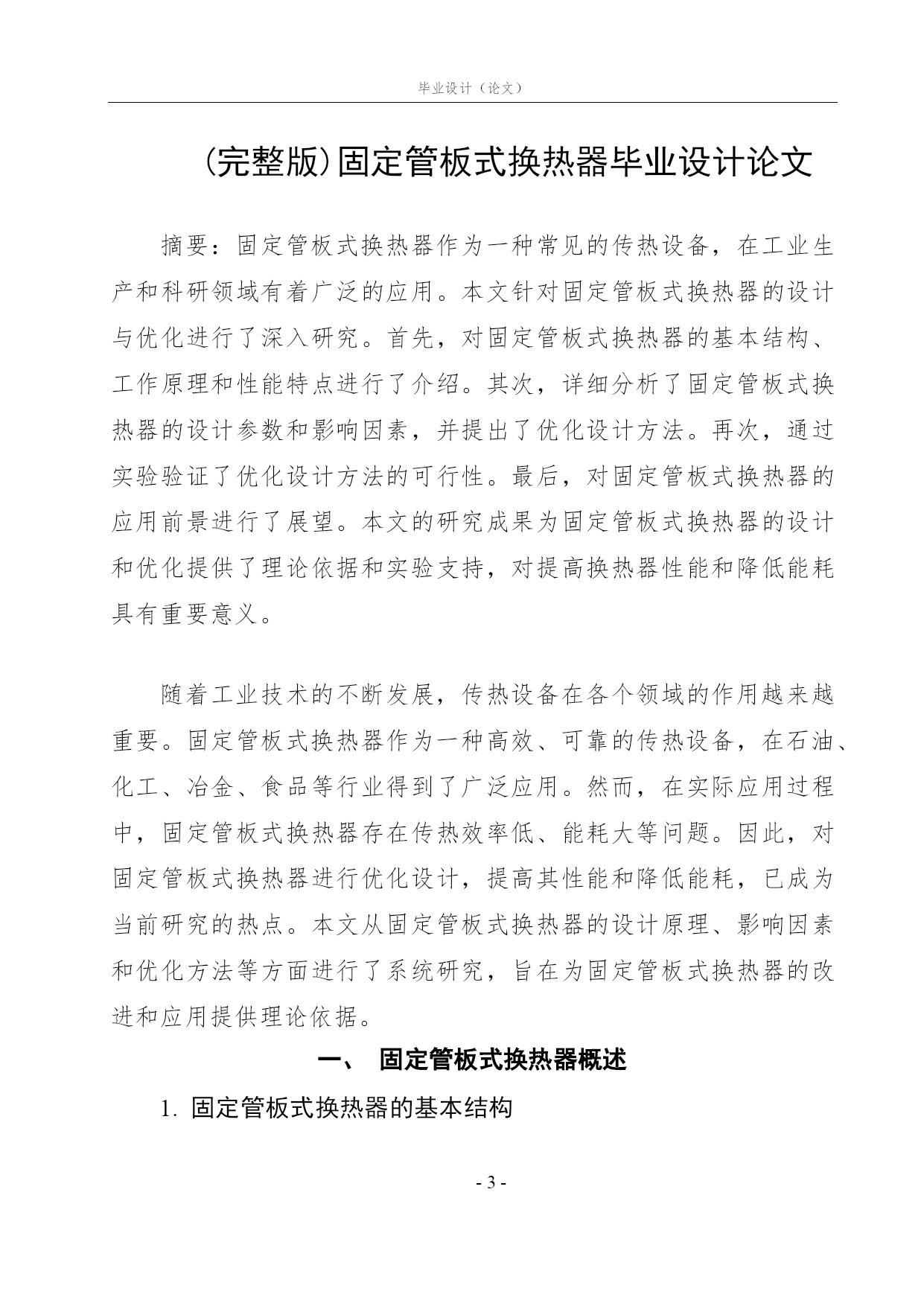

(完整版)固定管板式换热器毕业设计论文

摘要：固定管板式换热器作为一种常见的传热设备，在工业生产和科研领域有着广泛的应用。本文针对固定管板式换热器的设计与优化进行了深入研究。首先，对固定管板式换热器的基本结构、工作原理和性能特点进行了介绍。其次，详细分析了固定管板式换热器的设计参数和影响因素，并提出了优化设计方法。再次，通过实验验证了优化设计方法的可行性。最后，对固定管板式换热器的应用前景进行了展望。本文的研究成果为固定管板式换热器的设计和优化提供了理论依据和实验支持，对提高换热器性能和降低能耗具有重要意义。

随着工业技术的不断发展，传热设备在各个领域的作用越来越重要。固定管板式换热器作为一种高效、可靠的传热设备，在石油、化工、冶金、食品等行业得到了广泛应用。然而，在实际应用过程中，固定管板式换热器存在传热效率低、能耗大等问题。因此，对固定管板式换热器进行优化设计，提高其性能和降低能耗，已成为当前研究的热点。本文从固定管板式换热器的设计原理、影响因素和优化方法等方面进行了系统研究，旨在为固定管板式换热器的改进和应用提供理论依据。
一、固定管板式换热器概述
1.固定管板式换热器的基本结构

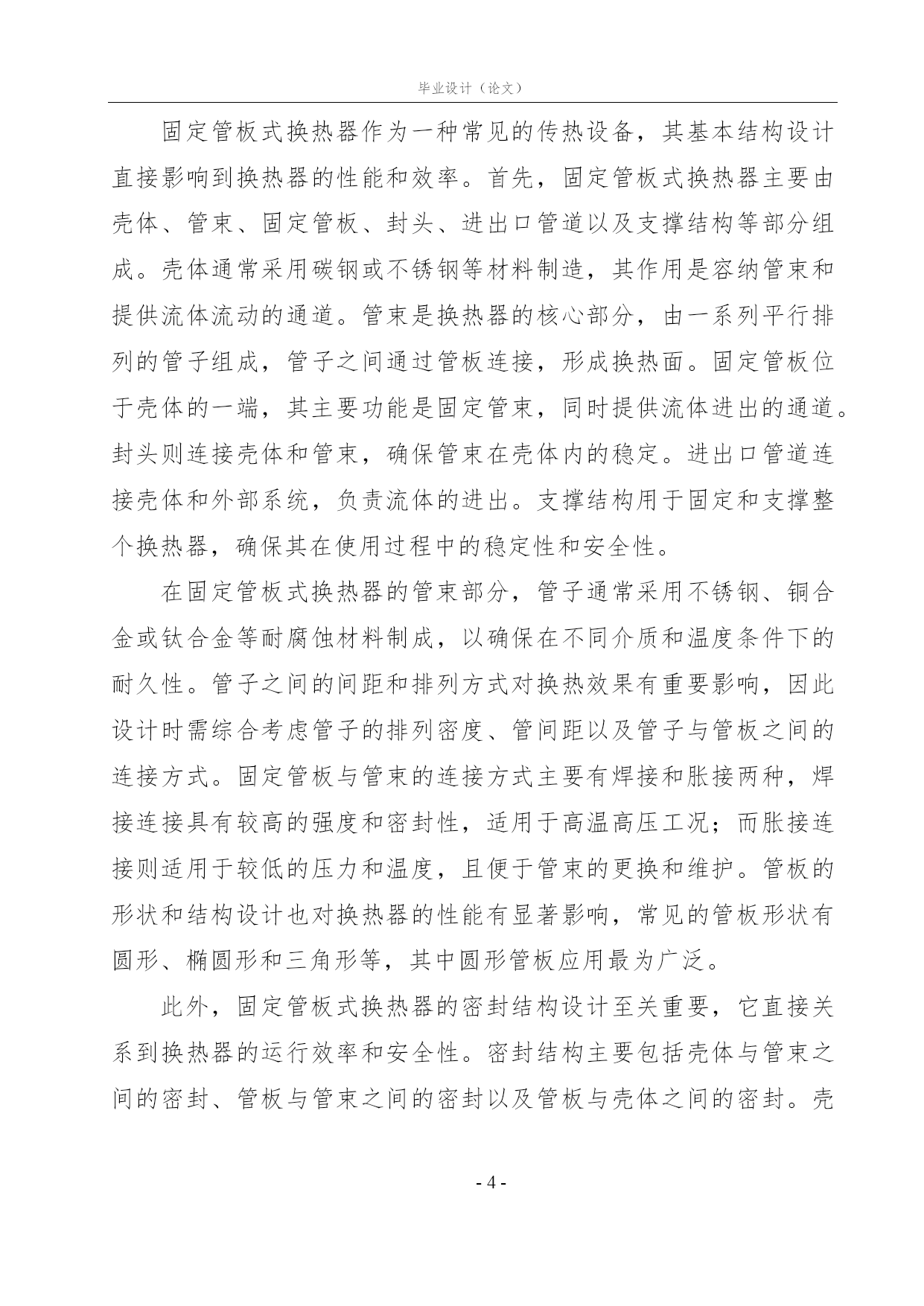

固定管板式换热器作为一种常见的传热设备，其基本结构设计直接影响到换热器的性能和效率。首先，固定管板式换热器主要由壳体、管束、固定管板、封头、进出口管道以及支撑结构等部分组成。壳体通常采用碳钢或不锈钢等材料制造，其作用是容纳管束和提供流体流动的通道。管束是换热器的核心部分，由一系列平行排列的管子组成，管子之间通过管板连接，形成换热面。固定管板位于壳体的一端，其主要功能是固定管束，同时提供流体进出的通道。封头则连接壳体和管束，确保管束在壳体内的稳定。进出口管道连接壳体和外部系统，负责流体的进出。支撑结构用于固定和支撑整个换热器，确保其在使用过程中的稳定性和安全性。
在固定管板式换热器的管束部分，管子通常采用不锈钢、铜合金或钛合金等耐腐蚀材料制成，以确保在不同介质和温度条件下的耐久性。管子之间的间距和排列方式对换热效果有重要影响，因此设计时需综合考虑管子的排列密度、管间距以及管子与管板之间的连接方式。固定管板与管束的连接方式主要有焊接和胀接两种，焊接连接具有较高的强度和密封性，适用于高温高压工况；而胀接连接则适用于较低的压力和温度，且便于管束的更换和维护。管板的形状和结构设计也对换热器的性能有显著影响，常见的管板形状有圆形、椭圆形和三角形等，其中圆形管板应用最为广泛。

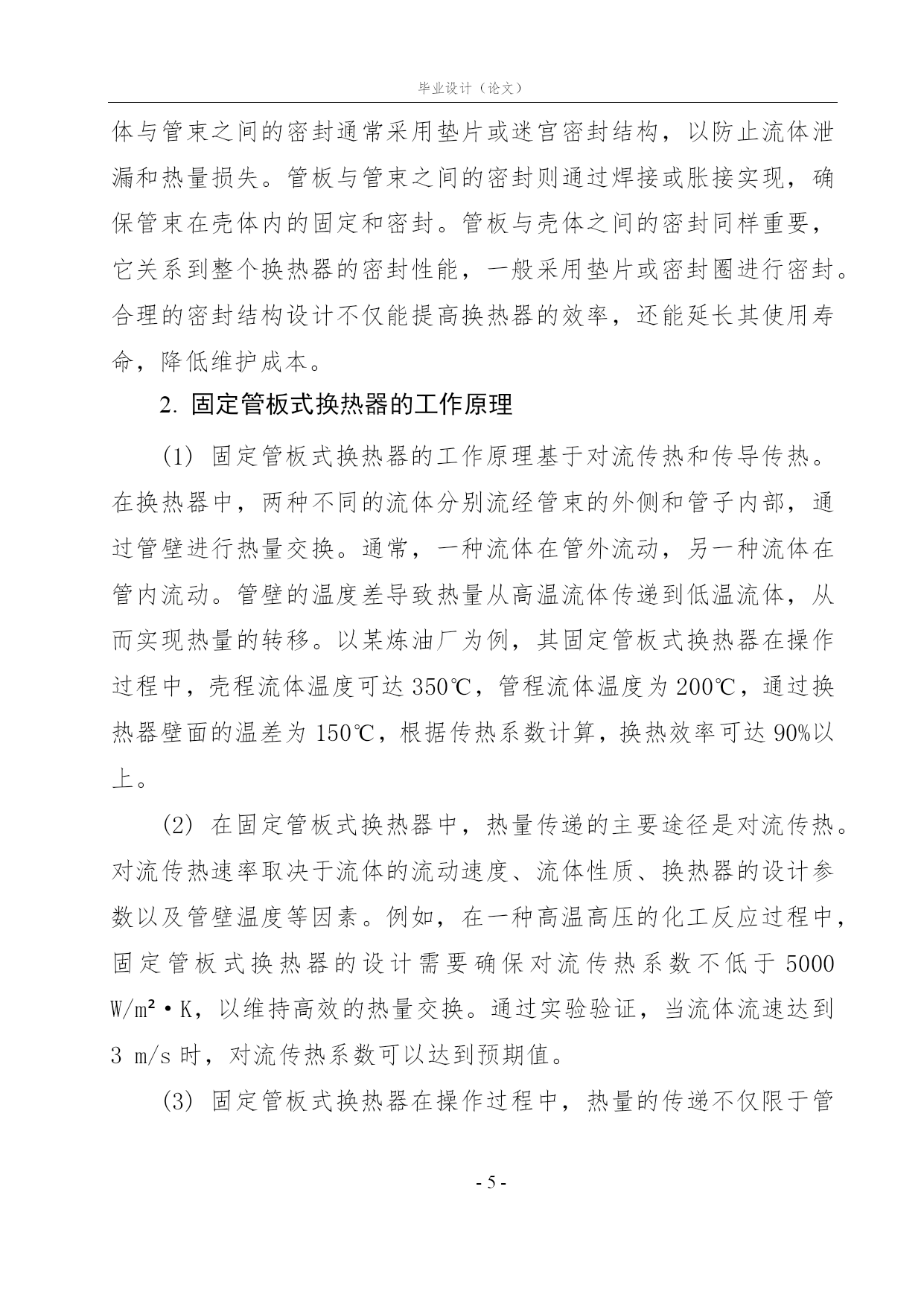

此外，固定管板式换热器的密封结构设计至关重要，它直接关系到换热器的运行效率和安全性。密封结构主要包括壳体与管束之间的密封、管板与管束之间的密封以及管板与壳体之间的密封。壳体与管束之间的密封通常采用垫片或迷宫密封结构，以防止流体泄漏和热量损失。管板与管束之间的密封则通过焊接或胀接实现，确保管束在壳体内的固定和密封。管板与壳体之间的密封同样重要，它关系到整个换热器的密封性能，一般采用垫片或密封圈进行密封。合理的密封结构设计不仅能提高换热器的效率，还能延长其使用寿命，降低维护成本。
2.固定管板式换热器的工作原理
(1)固定管板式换热器的工作原理基于对流传热和传导传热。在换热器中，两种不同的流体分别流经管束的外侧和管子内部，通过管壁进行热量交换。通常，一种流体在管外流动，另一种流体在管内流动。管壁的温度差导致热量从高温流体传递到低温流体，从而实现热量的转移。以某炼油厂为例，其固定管板式换热器在操作过程中，壳程流体温度可达350℃，管程流体温度为200℃，通过换热器壁面的温差为150℃，根据传热系数计算，换热效率可达90%以上。
(2)在固定管板式换热器中，热量传递的主要途径是对流传热。对流传热速率取决于流体的流动速度、流体性质、换热器的设计参数以及管壁温度等因素。例如，在一种高温高压的化工反应过程中，固定管板式换热器的设计需要确保对流传热系数不低于5000W/m²·K，以维持高效的热量交换。通过实验验证，当流体流速达到3m/s时，对流传热系数可以达到预期值。
(3)固定管板式换热器在操作过程中，热量的传递不仅限于管壁，还包括管束与壳体之间的接触热阻。这种接触热阻会对整体传热效果产生一定影响。以某食品加工厂使用的固定管板式换热器为例，该换热器在正常运行时，管束与壳体之间的接触热阻为0.05K/W。为了提高传热效率，通过优化管束与壳体之间的接触面积，成功将接触热阻降低至0.03K/W，从而提高了换热效率。
3.固定管板式换热器的性能特点
(1)固定管板式换热器以其结构简单、可靠性高而著称
