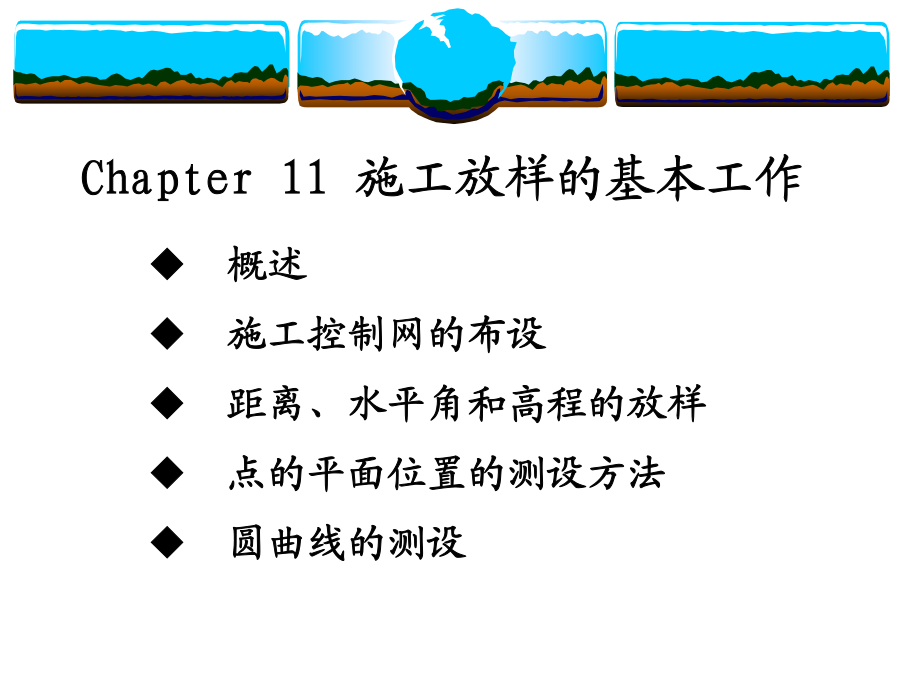

11-施工放样的基本工作知识课件.ppt

◆概述
◆施工控制网的布设
◆距离、水平角和高程的放样
◆点的平面位置的测设方法

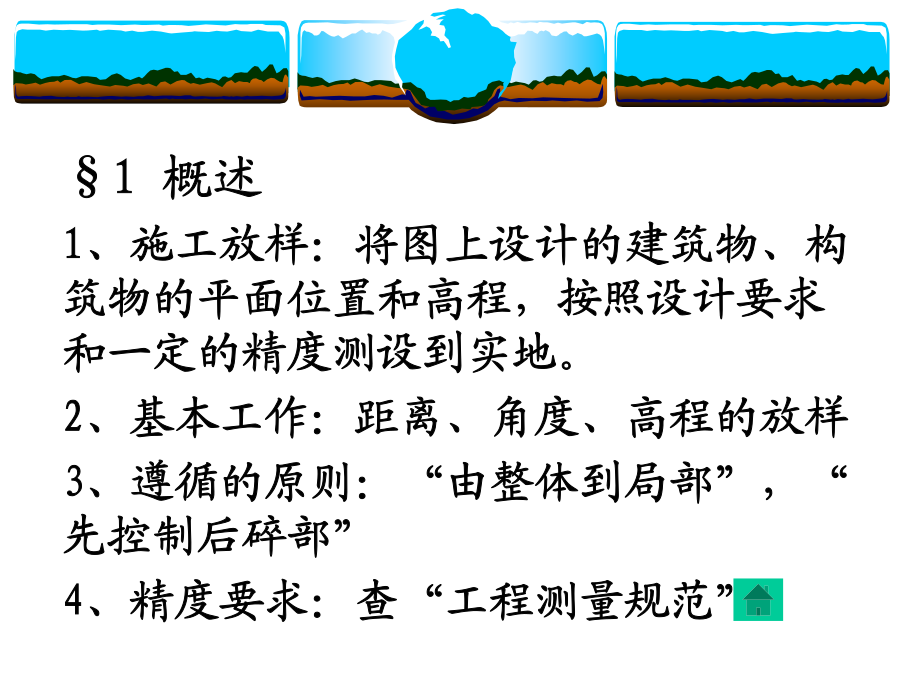

◆圆曲线的测设§1概述
1、施工放样：将图上设计的建筑物、构筑物的平面位置和高程，按照设计要求和一定的精度测设到实地。
2、基本工作：距离、角度、高程的放样
3、遵循的原则：“由整体到局部”，“先控制后碎部”

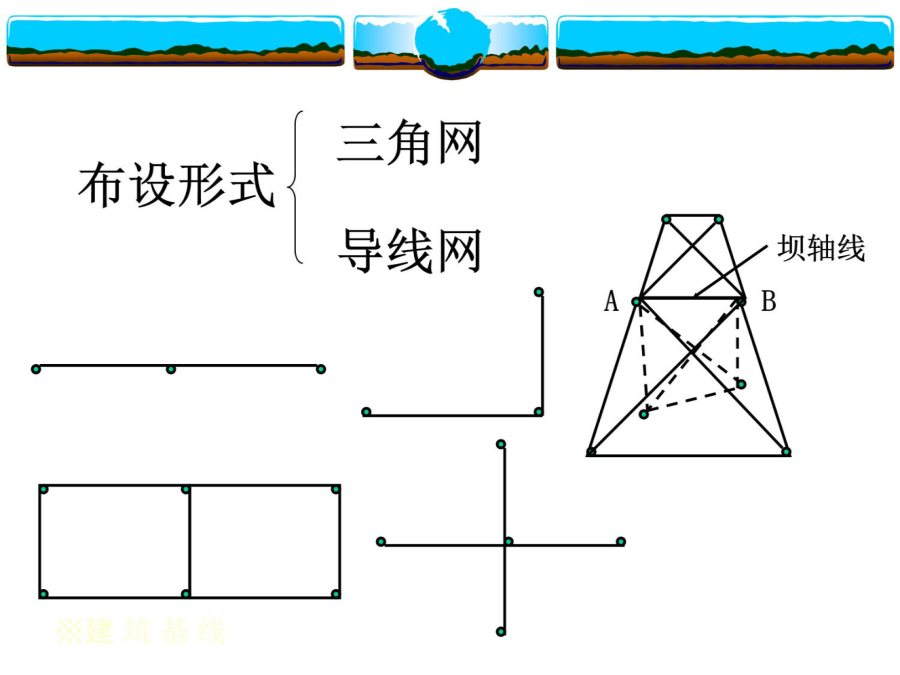

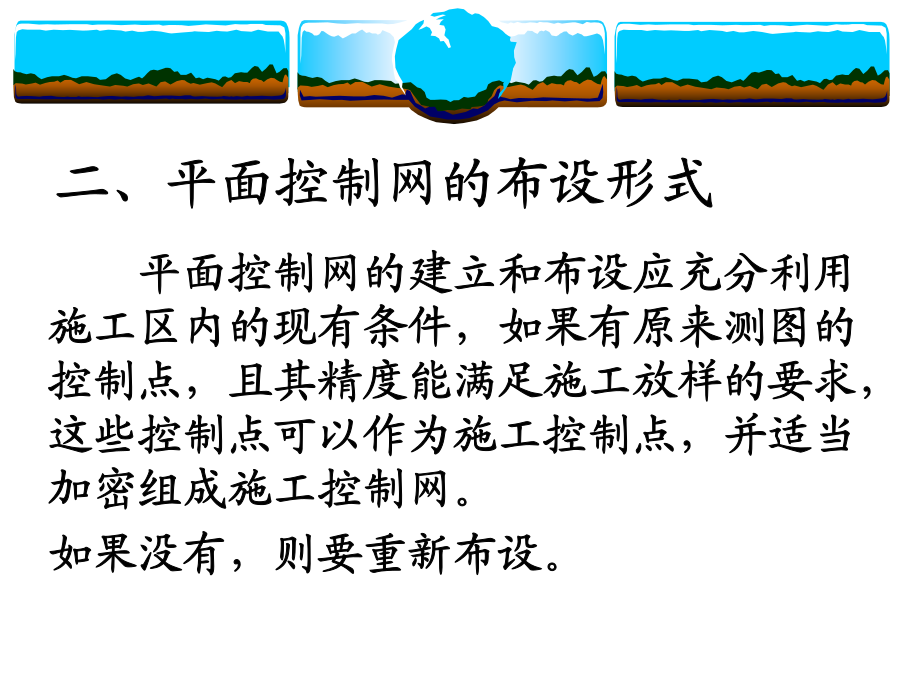

4、精度要求：查“工程测量规范”§2施工控制网的布设二、平面控制网的布设形式三、平面控制网的精度（查规范）四、高程控制网的布设五、测量坐标系与施工坐标系的换算换算公式：一、水平距离的放样
（一）钢尺法
设直线的设计长度为D（二）测距仪法
如图，设D为测设长度。
步骤：
（1）安置仪器与A点
（2）在AB方向上目估距离为D处立棱镜
（3）测水平距离为D’
（4）比较D和D’,前、后移动棱镜，重复（3）直到D’=D为止。二、水平角的放样(1)如图在一般方法的基础上，测n个测回得角值β’
(2)求改正量BB正1、点的高程放样
根据现场已有的高程控制点，把某点的设计高程在实地标定出来。如图如图
根据现场已有的高程控制点A，按设计高程测设B点。已知A点的高程，AB的水平距离为D，设计的坡度为i，则:一、直角坐标法
适用：施工控制网为矩形控制网或建筑基线
如测设P点（XP，YP）适用：测设点和施工控制点之间是任意关系。※极坐标法→用全站仪测设
（1）安置全站仪于A点
（2）输入A、B、P点的坐标高程、仪高i和目标高s
(3)用放样程序自动计算放样数据
(4)度盘定向,瞄准后视点B
(5)转动照准部,屏幕显示当前方位角、测设点的方位角与两者之差，据此可使照部转至AP方向上
(6)指挥棱镜在此方向上前、后移动，直至距离为D时,定P点的平面位置三、角度交会法四、距离交会五、直角交会法§5圆曲线的测设2、圆曲线的五个元素3、主点的放样4、计算主点的里程“km+m”二、圆曲线细部的测设习题P1
