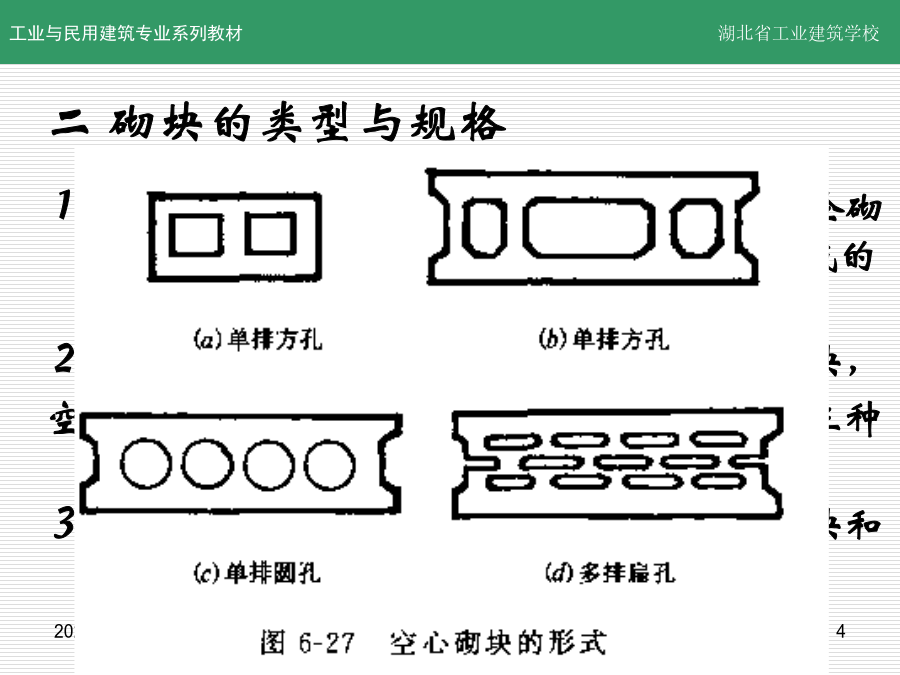

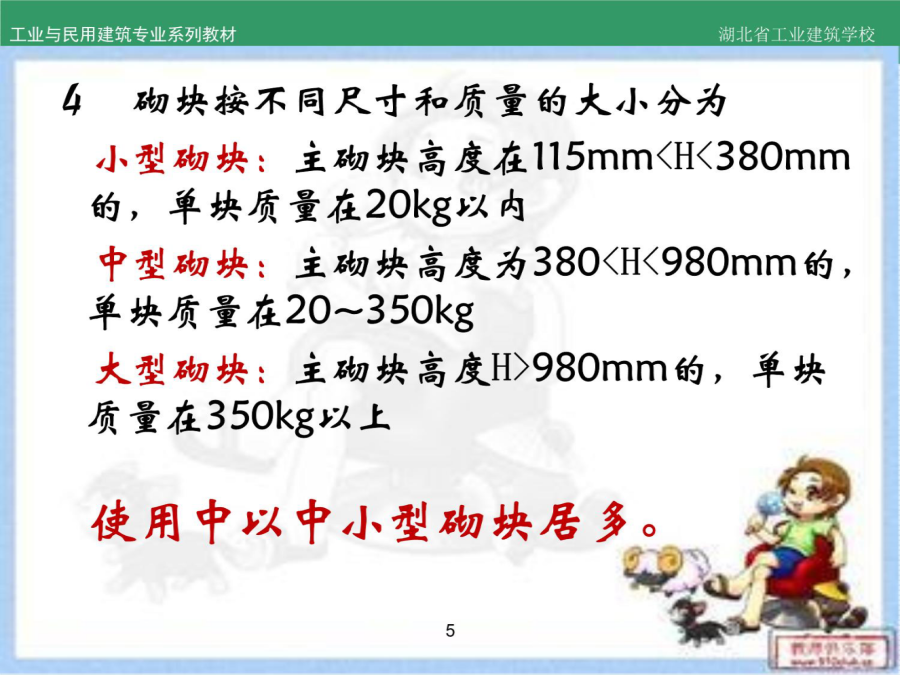

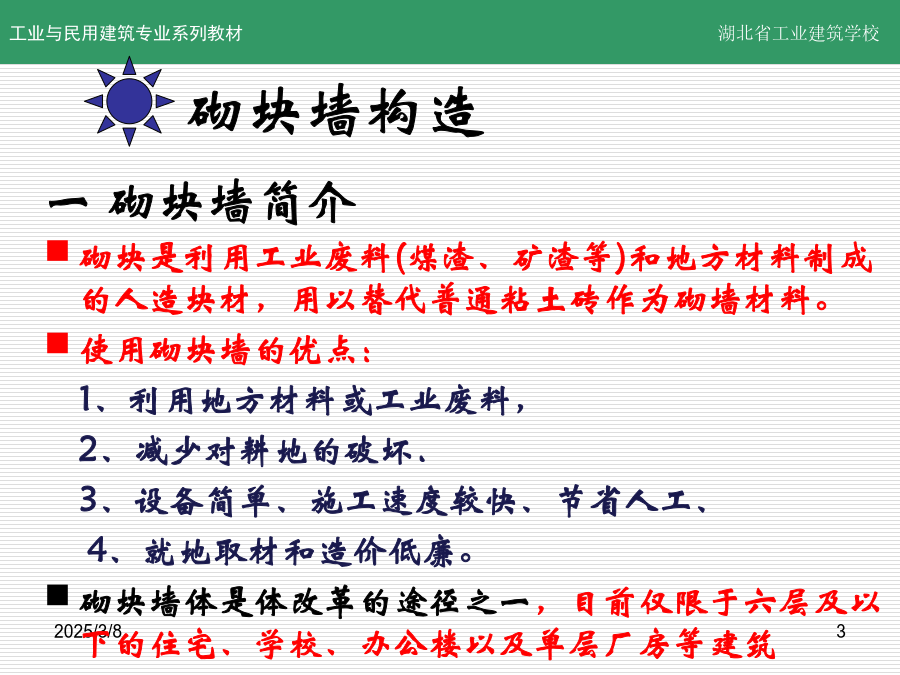

房屋建筑学课题2025/3/82025/3/82025/3/82025/3/8四砌块墙的构造要点2025/3/82025/3/8４砌块墙芯柱采用砼空心砌块时，应在房屋的四大角，外墙转角，楼梯间四角设置芯柱。芯柱内2Φ12钢筋从基础到屋面通长，细石砼采用不低于C20级，填入砌块中5砌块墙外饰面处理
(1)砌块墙宜做外饰面，
(2)可采用带饰面的砌块，
(3)提高墙体的防渗能力，改善墙体的热工性能
建筑物中不承重，只起分隔室内空间作用的墙体叫隔墙。通常人们把到顶板下表面的叫隔墙，不到顶的叫隔断。
隔墙特点及设计要求
1特点
由于隔墙是到顶的，所以隔墙分隔声音和视线的能力要比隔断强。而隔断的拆装、移动要比隔墙方便的多。2设计要求
（1）自重轻。隔墙通常搁置在梁或楼板上，因而要求它重量轻，以减少梁和楼板承受的荷载。
（2）与周边构件连接牢固，稳定性能好。
（3）厚度薄。在满足稳定要求的情况下，厚度要薄，以减少它的结构面积，增加房间的使用面积。
（4）隔声好。满足内外声音不相互影响的要求。
（5）耐火、耐水、耐腐蚀。
（6）灵活性强。为了适应房间分隔可以变化的要求，隔墙应拆装方便。在高级建筑中，常在顶棚和地面预留金属连接件，以便按照不同的要求，变更其位置。
（7）施工方便。尽量减少湿作业，提高效率，降低造价。
隔墙的类型
常用隔墙有以下三类：
块材隔墙，
轻骨架隔墙
板材隔墙及
普通砖隔墙一般采用1/2砖(120mm)隔墙。1/2砖墙用普通粘土砖采用全顺式砌筑而成，砌筑砂浆强度等级不低于M5，砌筑较大面积墙体时，长度超过6m应设砖壁柱，高度超过5m时应在门过梁处设通长钢筋混凝土带
为了保证砖隔墙不承重，在砖墙砌到楼板底或梁底时，将立砖斜砌一皮，或将空隙塞木楔打紧，然后用砂浆填缝。8度和9度时长度大于5.1m的后砌非承重砌体隔墙的墙顶，应与楼板或梁拉接。
为减轻隔墙自重，可采用轻质砌块，墙厚一般为90~120mm。加固措施同1/2砖隔墙之做法。砌块不够整块时宜用普通粘土砖填补。因砌块孔隙率大、吸水量大，故在砌筑时先在墙下部实砌3~5皮实心粘土砖再砌砌块。

二轻骨架隔墙

轻骨架隔墙由骨架和面板层两部分组成，由于先立墙筋（骨架），再做面层，故又称为立筋式隔墙。
骨架有木材和金属等，通称为龙骨或墙筋，龙骨又分为上槛、下槛、纵筋、横筋和斜撑（见图）。
面板有板条抹灰，钢丝网抹灰，胶合板，纤维板，石膏板等。21２轻钢骨架隔墙
骨架是金属，如槽钢，工字钢，角钢等，龙骨又分为上槛、下槛、纵筋、横筋和斜撑（见图）。
面板有胶合板，纤维板，石膏板等。
轻钢龙骨隔墙轻骨架隔墙的特点：
干作业，自重轻，可直接支承在楼板上，施工方便，灵活多变，故得到广泛应用，但隔声效果较差。
三板材隔墙
板材隔是指各种轻质板材的高度相当于房间净高，不依赖骨架，可直接装配而成，目前多采用条板，如碳化石灰板，加气混凝土条板，多孔石膏板、纸蜂窝板、水泥刨花板，复合板等。2829安装时，板下留20~30mm缝隙，用小木楔顶紧，板下缝隙用细石混凝土堵严。板材安装完毕后，用胶泥刮平板缝后即可做饰面。4板材隔墙工程施工工艺流程_课件.ppt33１屏风式隔断
隔断与顶棚保持一定距离，起到分隔空间和遮挡视线的作用。
屏风式隔断的分类：按其安装架立方式不同可分为固定式屏风隔断和活动式屏风隔断。固定式隔断又可分为立筋骨架式(图3.35)和预制板式。２移动式隔断
移动式隔断可以随意闭合或打开，使相邻的空间随之独立或合成一个空间。这种隔断使用灵活，在关闭时也能起到限定空间、隔声和遮挡视线的作用。
种类有拼装式、滑动式(图3.36)、折叠式、悬吊式、卷帘式和起落式等多种形式。３漏空式隔断
漏空花格式隔断是公共建筑门厅、客厅等处分隔空间常用的一种形式。有竹、木制的，也有混凝土预制构件的，形式多样(图3.37)。隔断与地面、顶棚的固定也因材料不同而变化，可用钉、焊等方式连接。41４帷幕式隔断
帷幕式隔断占使用面积小，能满足遮挡视线的功能，使用方便，便于更新。一般多用于住宅、旅馆和医院。
５家具式隔断
家具式隔断是巧妙地把分隔空间与贮存物品两功能结合起来，这种形式多用于住宅的室内设计以及办公室的分隔等。小结：

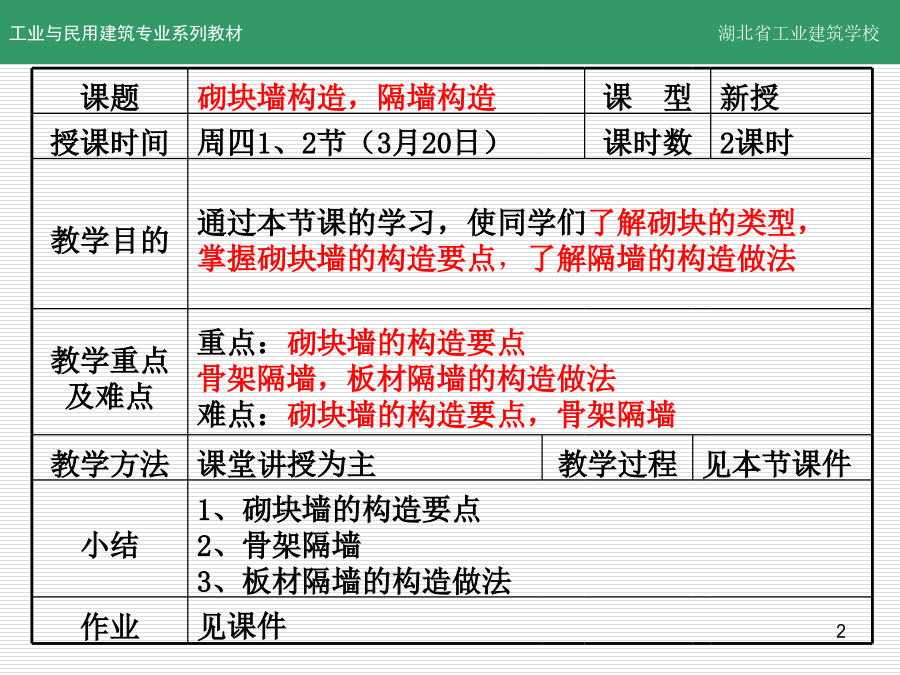

本次课主要学习了砌块墙的类型，砌块墙的构造要点，块材隔墙，骨架隔，板材隔墙。要求大家了解砌块墙的类型，块材隔墙，重点掌握砌块墙的构造要点及骨架墙构造。
作业布置：
1.砌块墙的排列设计应满足于哪些要求？
2.隔墙的设计要求有哪些？简述轻骨架隔墙的分类和优缺点。再见
