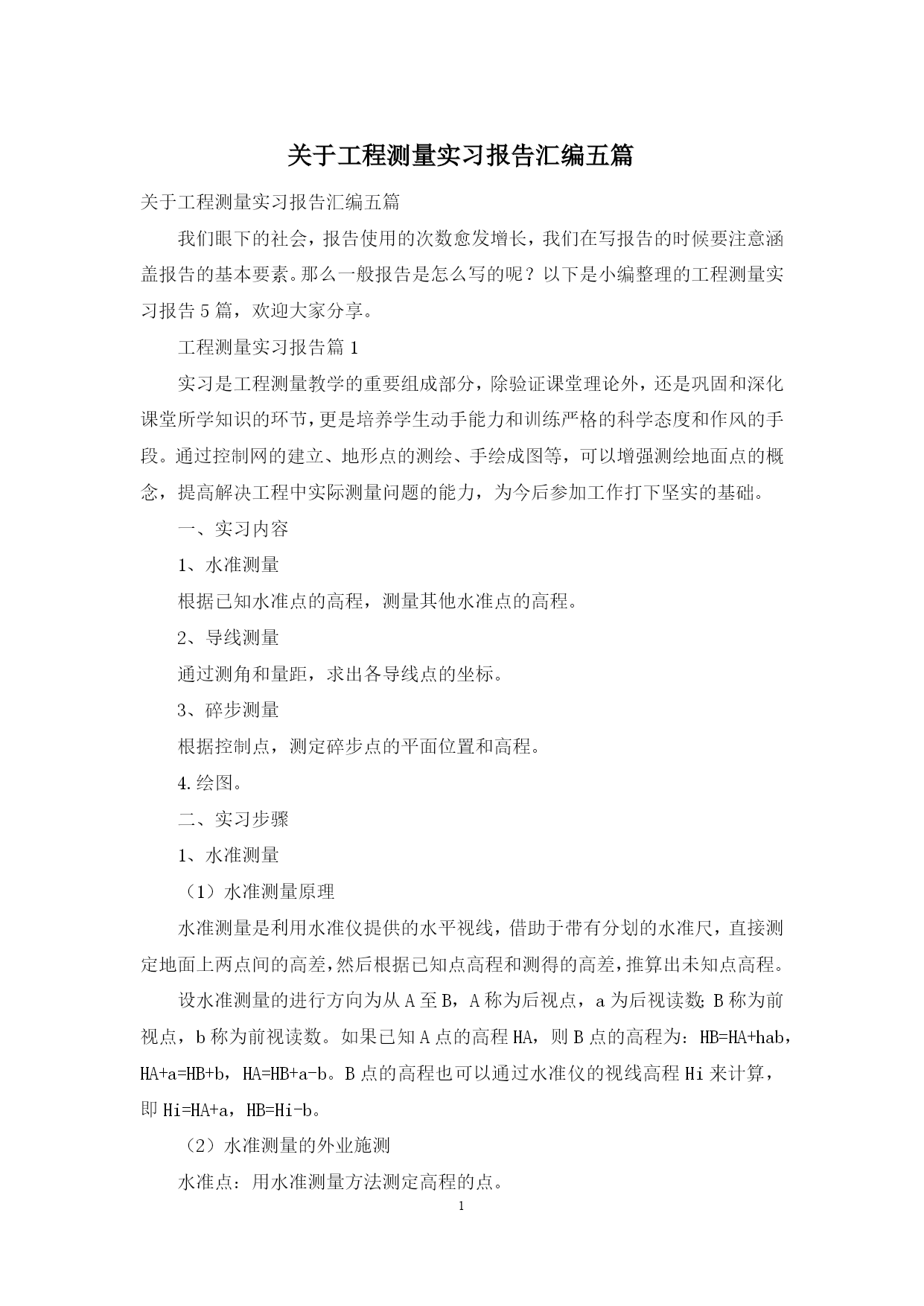

关于工程测量实习报告汇编五篇
关于工程测量实习报告汇编五篇我们眼下的社会，报告使用的次数愈发增长，我们在写报告的时候要注意涵盖报告的基本要素。那么一般报告是怎么写的呢？以下是小编整理的工程测量实习报告5篇，欢迎大家分享。工程测量实习报告篇1实习是工程测量教学的重要组成部分，除验证课堂理论外，还是巩固和深化课堂所学知识的环节，更是培养学生动手能力和训练严格的科学态度和作风的手段。通过控制网的建立、地形点的测绘、手绘成图等，可以增强测绘地面点的概念，提高解决工程中实际测量问题的能力，为今后参加工作打下坚实的基础。一、实习内容1、水准测量根据已知水准点的高程，测量其他水准点的高程。2、导线测量通过测角和量距，求出各导线点的坐标。3、碎步测量根据控制点，测定碎步点的平面位置和高程。4.绘图。二、实习步骤1、水准测量（1）水准测量原理水准测量是利用水准仪提供的水平视线，借助于带有分划的水准尺，直接测定地面上两点间的高差，然后根据已知点高程和测得的高差，推算出未知点高程。设水准测量的进行方向为从A至B，A称为后视点，a为后视读数；B称为前视点，b称为前视读数。如果已知A点的高程HA，则B点的高程为：HB=HA+hab，HA+a=HB+b，HA=HB+a-b。B点的高程也可以通过水准仪的视线高程Hi来计算，即Hi=HA+a，HB=Hi-b。（2）水准测量的外业施测水准点：用水准测量方法测定高程的点。当预测高程的水准点与已知水准点相距较远或高差太大时，两点之间安置一次仪器九无法测出其高差。这时需要连续多次设站，进行复合水准测量。每测站高差之和即可得预测水准点到已知水准点的高差，从而可得其高程。（3）水准测量的检核计算检核：闭合导线的高差和等于个转点之间高差之和，又等于后视读数之和减去前视读数之和，因此利用该式可进行计算正确性的检核。测站检核：对每一测站上的每一读数，进行检核，用变更仪器法进行检核。变更仪器法要求变更的高度应该大于10cm，两次高差之差不应超过规定的容许值，即6mm。闭合水准路线的成果检测：理论上各测段高差之和应等于零，实际上上不会，存在高差闭合差，其不应该大于你容许值，即，若高差闭合差超出此范围，表明成果中有错误存在，则要重返工作。（4）水准测量的内业计算检查水准测量手簿；填写已知和观测数据；计算高差闭合差及其限差。2、导线测量将校核过的外业观测数据及起算数据填入“闭合导线坐标计算表”中，起算数据用单线标明。（1）角度闭合差的计算与调整计算角度闭合差n边形闭合导线内角和的理论值为：式中n——导线边数或转折角数。由于观测水平角不可避免地含有误差，致使实测的内角之和不等于理论值，两者之差，称为角度闭合差，用fβ表示，即计算角度闭合差的容许值。角度闭合差的大小反映了水平角观测的质量。各级导线角度闭合差的容许值fβp其中图根导线角度闭合差的容许值fβp的计算公式为：如果>，说明所测水平角不符合要求，应对水平角重新检查或重测。如果≤，说明所测水平角符合要求，可对所测水平角进行调整。计算水平角改正数如角度闭合差不超过角度闭合差的容许值，则将角度闭合差反符号平均分配到各观测水平角中，也就是每个水平角加相同的改正数vβ，vβ的计算公式为：计算检核：水平角改正数之和应与角度闭合差大小相等符号相反，即计算改正后的水平角改正后的水平角βi改等于所测水平角加上计算检核：改正后的闭合导线内角之和应为（n-2）×180。（2）推算各边的坐标方位角根据起始边的已知坐标方位角及改正后的水平角，按式（4-18）和式（4-19）推算其它各导线边的坐标方位角。本例观测左角，按式推算出导线各边的坐标方位角，填入表格。计算检核：最后推算出起始边坐标方位角，它应与原有的起始边已知坐标方位角相等，否则应重新检查计算。（3）坐标增量的计算及其闭合差的调整计算坐标增量。根据已推算出的导线各边的坐标方位角和相应边的边长，计算各边的坐标增量。计算坐标增量闭合差实际上由于导线边长测量误差和角度闭合差调整后的残余误差，使得实际计算所得的、不等于零，从而产生纵坐标增量闭合差Wx和横坐标增量闭合差Wy，即计算导线全长闭合差WD和导线全长相对闭合差WK。WD=导线全长相对闭合差WK图根导线的WKP为1/20xx.如果WK>WKP，说明成果不合格，此时应对导线的内业计算和外业工作进行检查，必要时须重测。如果WK≤WKP，说明测量成果符合精度要求，可以进行调整。调整坐标标增量闭合差。调整的原则是将Wx、Wy反号，并按与边长成正比的原则，分配到各边对应的纵、横坐标增量中去。以vxi、vyi分别表示第i边的纵、横坐标增量改正数，即计算改正后的坐标增量各边坐标增量计算值加上相应的改正数，即得各边的改正后的坐标增量。3、碎步测量（1）碎步点的选择碎步点就
