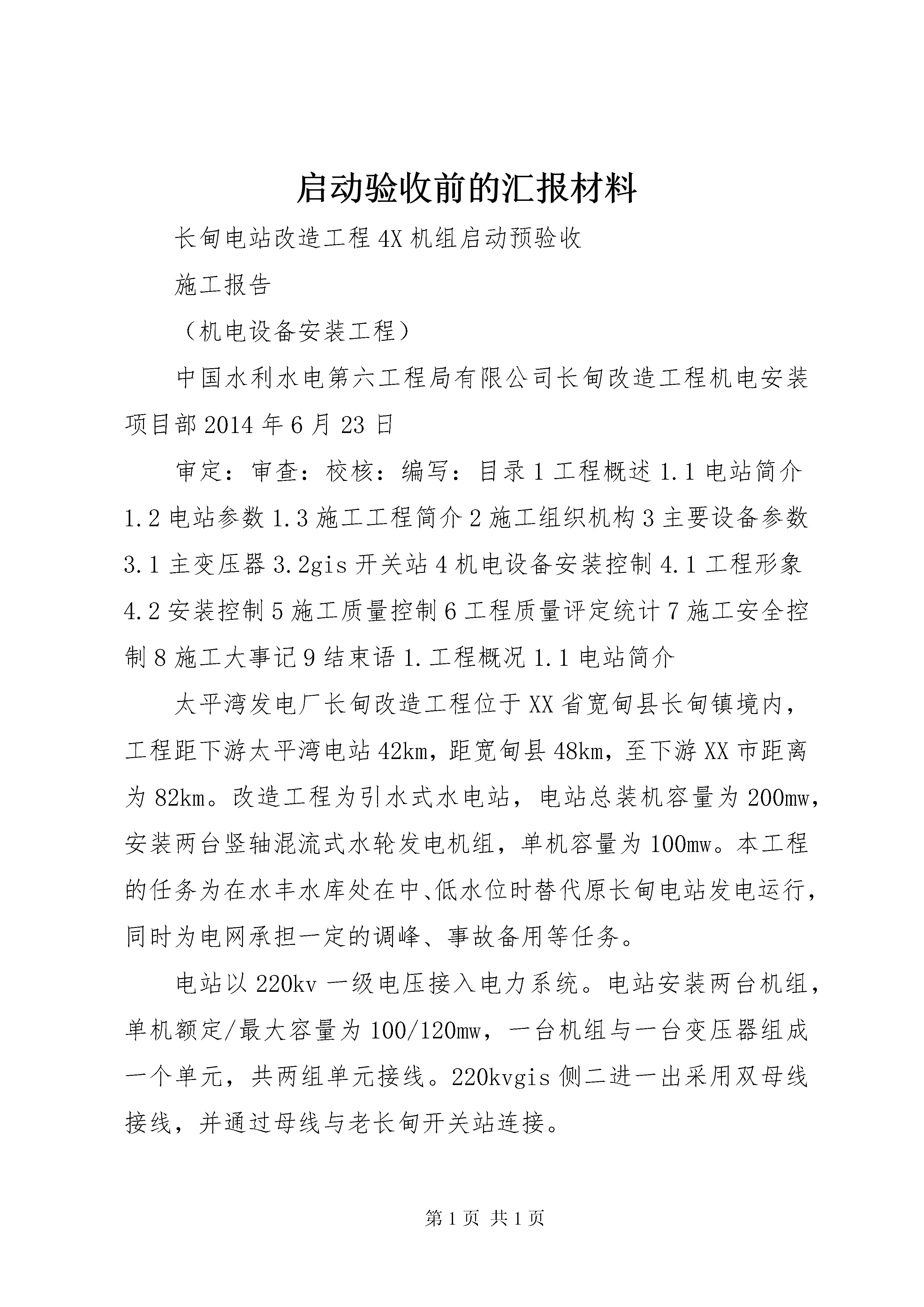

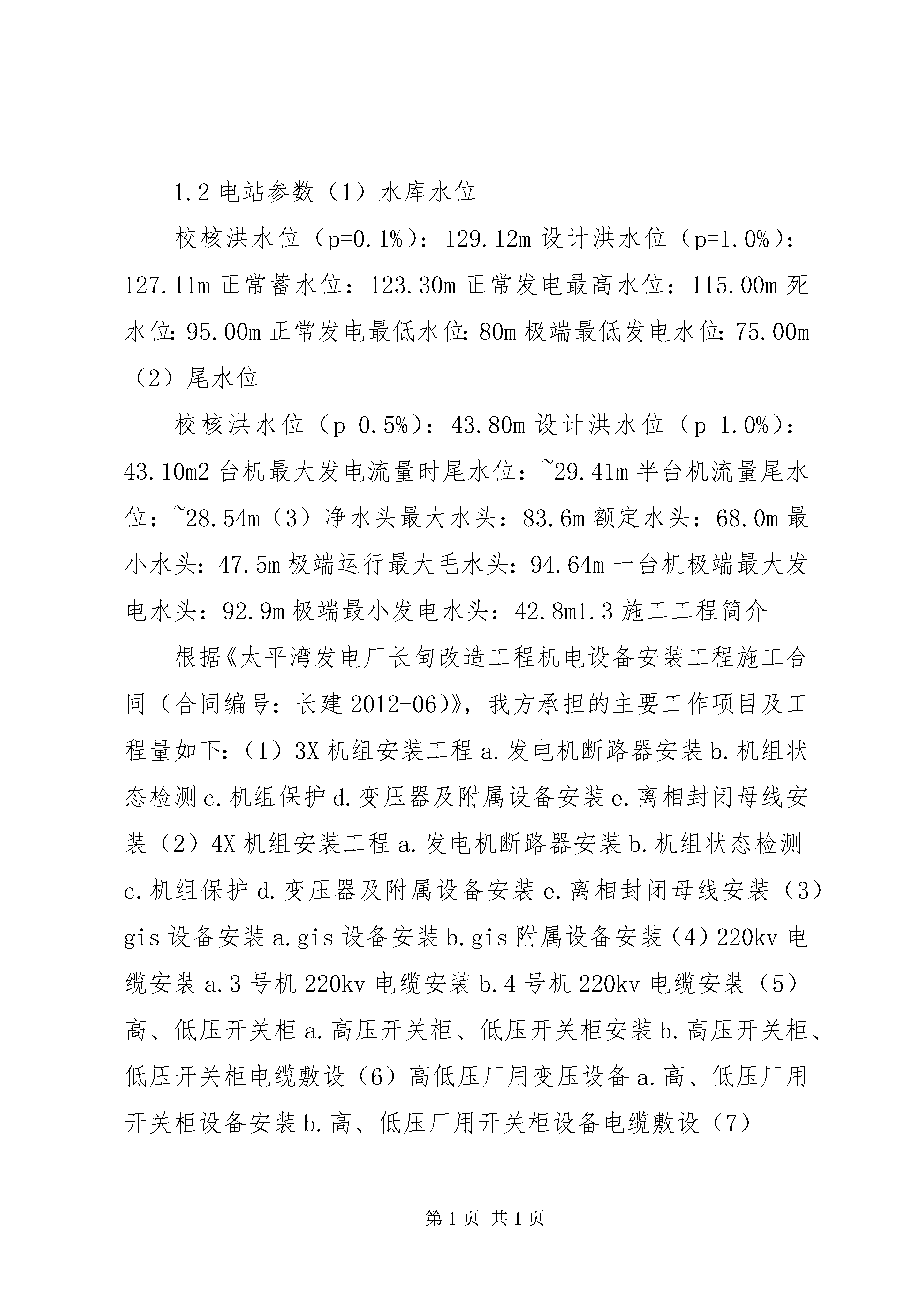

启动验收前的汇报材料长甸电站改造工程4X机组启动预验收施工报告（机电设备安装工程）中国水利水电第六工程局有限公司长甸改造工程机电安装项目部2014年6月23日审定：审查：校核：编写：目录1工程概述1.1电站简介1.2电站参数1.3施工工程简介2施工组织机构3主要设备参数3.1主变压器3.2gis开关站4机电设备安装控制4.1工程形象4.2安装控制5施工质量控制6工程质量评定统计7施工安全控制8施工大事记9结束语1.工程概况1.1电站简介太平湾发电厂长甸改造工程位于XX省宽甸县长甸镇境内，工程距下游太平湾电站42km，距宽甸县48km，至下游XX市距离为82km。改造工程为引水式水电站，电站总装机容量为200mw，安装两台竖轴混流式水轮发电机组，单机容量为100mw。本工程的任务为在水丰水库处在中、低水位时替代原长甸电站发电运行，同时为电网承担一定的调峰、事故备用等任务。电站以220kv一级电压接入电力系统。电站安装两台机组，单机额定/最大容量为100/120mw，一台机组与一台变压器组成一个单元，共两组单元接线。220kvgis侧二进一出采用双母线接线，并通过母线与老长甸开关站连接。1.2电站参数（1）水库水位校核洪水位（p=0.1%）：129.12m设计洪水位（p=1.0%）：127.11m正常蓄水位：123.30m正常发电最高水位：115.00m死水位：95.00m正常发电最低水位：80m极端最低发电水位：75.00m（2）尾水位校核洪水位（p=0.5%）：43.80m设计洪水位（p=1.0%）：43.10m2台机最大发电流量时尾水位：~29.41m半台机流量尾水位：~28.54m（3）净水头最大水头：83.6m额定水头：68.0m最小水头：47.5m极端运行最大毛水头：94.64m一台机极端最大发电水头：92.9m极端最小发电水头：42.8m1.3施工工程简介根据《太平湾发电厂长甸改造工程机电设备安装工程施工合同（合同编号：长建2012-06）》，我方承担的主要工作项目及工程量如下：（1）3X机组安装工程a.发电机断路器安装b.机组状态检测c.机组保护d.变压器及附属设备安装e.离相封闭母线安装（2）4X机组安装工程a.发电机断路器安装b.机组状态检测c.机组保护d.变压器及附属设备安装e.离相封闭母线安装（3）gis设备安装a.gis设备安装b.gis附属设备安装（4）220kv电缆安装a.3号机220kv电缆安装b.4号机220kv电缆安装（5）高、低压开关柜a.高压开关柜、低压开关柜安装b.高压开关柜、低压开关柜电缆敷设（6）高低压厂用变压设备a.高、低压厂用开关柜设备安装b.高、低压厂用开关柜设备电缆敷设（7）柴油发电机篇二：施工管理工作报告（启动验收）克拉玛依天华新能源电力有限公司新建100mw光伏并网发电项目（二期30mw）工程启动验收施工管理工作报告上海斯耐迪工程咨询监理有限公司克拉玛依项目部2014年12月1、工程概况克拉玛依天华新能源电力有限公司新建100mw光伏并网发电项目（二期30mw）工程项目在七师五五工业园。该项目的进一步扩建推进了七师能源开发及其相关产业向着多元化、多层次的发展，改善了七师的能源结构，开启了七师绿色能源的新篇章。克拉玛依天华新能源电力有限公司新建100mw光伏并网发电项目（二期30mw）工程项目装机容量30兆瓦，占地面积约1200亩。本电站二期建成后预计每年均可为电网提供电量4125万千瓦时，与相同发电量的火电相比，相当于每年可节约标煤11850吨（以平均标准煤煤耗为320克/千瓦时计），相应每年可减少多种大气污染物的排放，其中减少二氧化碳（c02）约3.1万吨，二氧化硫（so2）约100.73吨，氮氧化物（nox）约87.69吨。这将极大地减少对周围环境的污染，并起到利用清洁可再生资源、节约不可再生的化石能源、保护生态环境的作用，具有明显的社会效益和环境效益。本期工程由光伏发电系统、电气公用系统、接入系统组成，每1mw规模设计为一个方阵，共30个方阵；每个方阵配2台500kw的逆变器，配套建设一个分站房。每个方阵配1台1000kva的箱式变压器。项目电池板采用固定倾角的安装方式，倾角为35°；同一方阵电池板间南北向间距8.7米。晶体硅光伏组件作为光电转换设备，将光能转换为800v左右的直流电，通过逆变器将直流电转换为315v的交流电，再经箱变升压至35kv经过高压输电线路并入天华新能源电力有限公司110kv变电站。1.4机组启动阶段验收主要设计任务及指标项目启动验收阶段必须完成的建设范围有：①升压站110kv配电装置新增一回间隔设备：35kv/100kv变压器1台、110kv电流互感器1组、110kv隔离开关1组、110kv管母及各种金具线路等；②3
