婴儿推车前后撑管折合机构.pdf

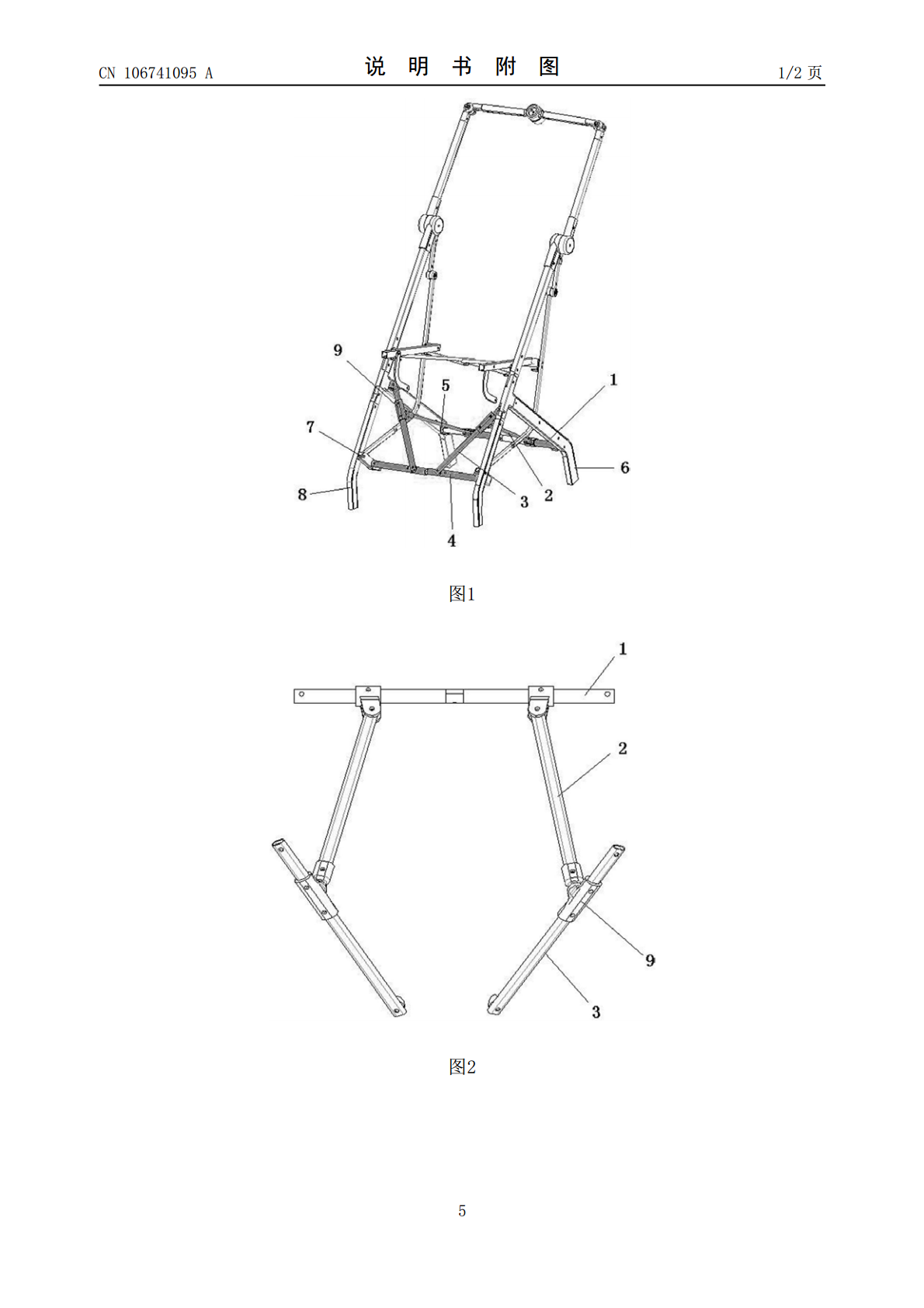

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106741095A(43)申请公布日2017.05.31(21)申请号201611157138.8(22)申请日2016.12.15(71)申请人昆山贝佳乐儿童用品有限公司地址215300江苏省苏州市昆山开发区昆嘉路345号(72)发明人马以忠(51)Int.Cl.B62B7/06(2006.01)权利要求书1页说明书2页附图2页(54)发明名称婴儿推车前后撑管折合机构(57)摘要本发明公开了一种婴儿推车前后撑管折合机构，由后撑管、后撑支架管、前撑支架管以及前撑管组成，所述后撑管由左、右后撑管一端连接而成，另一端分别通过U型夹与后脚管连接；所述前撑管由左、右前撑管一端连接而成，另一端通过分别支撑旋转件与前脚管连接；所述前撑支架管一端连接后脚管，另一端连接左、右前撑管，所述后撑支架管的一端通过万向关节连接前撑支架管，另一端连接左、右后撑管，发明靠前撑支架管一端连接后脚管某一点，前撑支架管另一端连接左右前撑管，后撑支架管一端连接万向活动关节，另外一端连接左右后撑管，达到车架刚性强度的结构，整车收车过程中前后撑支架管推动前后撑管分别向前后折叠达到整车折叠刀最小的收车折叠系统机构。CN106741095ACN106741095A权利要求书1/1页1.一种婴儿推车前后撑管折合机构，其特征在于：由后撑管(1)、后撑支架管(2)、前撑支架管(3)以及前撑管(4)组成，所述后撑管(1)由左、右后撑管一端连接而成，另一端分别通过U型夹(5)与后脚管(6)连接；所述前撑管(4)由左、右前撑管一端连接而成，另一端分别通过支撑旋转件(7)与前脚管(8)连接；所述前撑支架管(3)一端连接后脚管(6)，另一端连接左、右前撑管(4)，所述后撑支架管(2)的一端通过万向关节(9)连接前撑支架管(3)，另一端连接左、右后撑管(1)。2.根据权利要求1所述的婴儿推车前后撑管折合机构，其特征在于：所述万向关节(9)由万向活接关节(10)、万向转动球头(11)和万向固定件组成，所述万向固定件由万向固定件上盖(12)和万向固定件下盖(13)组成，并通过万向固定件上盖(12)和万向固定件下盖(13)闭合固定在前撑支架管(3)上，所述万向活接关节(10)设置在后撑支架管(2)的一端，并通过万向转动球头(11)与万向固定件转动连接。2CN106741095A说明书1/2页婴儿推车前后撑管折合机构[0001]技术领域[0002]本发明涉及婴儿推车技术领域，特别涉及一种婴儿推车前后撑管折合机构。背景技术[0003]婴儿推车是婴儿的“交通工具”，需要有人协助推着或者拉着才能走的车子，如今婴儿推车的功能已经升级到可以睡觉、吃饭、玩耍游玩等。目前现有婴儿推车大多数是传统式的折叠机构（即前后折叠）；体积大、收车比较困难、外出携带不方便。发明内容[0004]为了克服上述缺陷，本发明提供了一种能够解决上述问题的婴儿推车前后撑管折合机构。[0005]本发明为了解决其技术问题所采用的技术方案是：一种婴儿推车前后撑管折合机构，由后撑管、后撑支架管、前撑支架管以及前撑管组成，所述后撑管由左、右后撑管一端连接而成，另一端分别通过U型夹与后脚管连接；所述前撑管由左、右前撑管一端连接而成，另一端通过分别支撑旋转件与前脚管连接；所述前撑支架管一端连接后脚管，另一端连接左、右前撑管，所述后撑支架管的一端通过万向关节连接前撑支架管，另一端连接左、右后撑管。[0006]作为本发明的进一步改进，所述万向关节由万向活接关节、万向转动球头和万向固定件组成，所述万向固定件由万向固定件上盖和万向固定件下盖组成，并通过万向固定件上盖和万向固定件下盖闭合固定在前撑支架管上，所述万向活接关节设置在后撑支架管的一端，并通过万向转动球头与万向固定件转动连接。[0007]本发明的有益效果是：本发明靠前撑支架管一端连接后脚管某一点，前撑支架管另一端连接左右前撑管，后撑支架管一端连接万向活动关节，另外一端连接左右后撑管，达到车架刚性强度的结构，整车收车过程中前后撑支架管推动前后撑管分别向前后折叠达到整车折叠刀最小的收车折叠系统机构，能达到前后折叠+左右折叠即增强了车台的钢性；单手收车、能使车台收合到最小尺寸；体积小、车身轻、外出携带更方便。[0008]附图说明[0009]图1为本发明安装在整车上的结构示意图；图2为本发明结构示意图之一；图3为本发明结构示意图之二；图4为本发明整车结构收合状态示意图之一；图5为本发明整车结构收合状态示意图之二；3CN106741095A说明书2/2页图中标示：1-后撑管；2-后撑支架管；3-前撑支架管；4-前撑管；5-U型夹；6-后脚管；7-支撑旋转件；8-前脚管；9-万向关节；10-万向活接关节；11-万向转动球头；12-万
