机械闪蒸式空调制冷系统及其工作方法.pdf

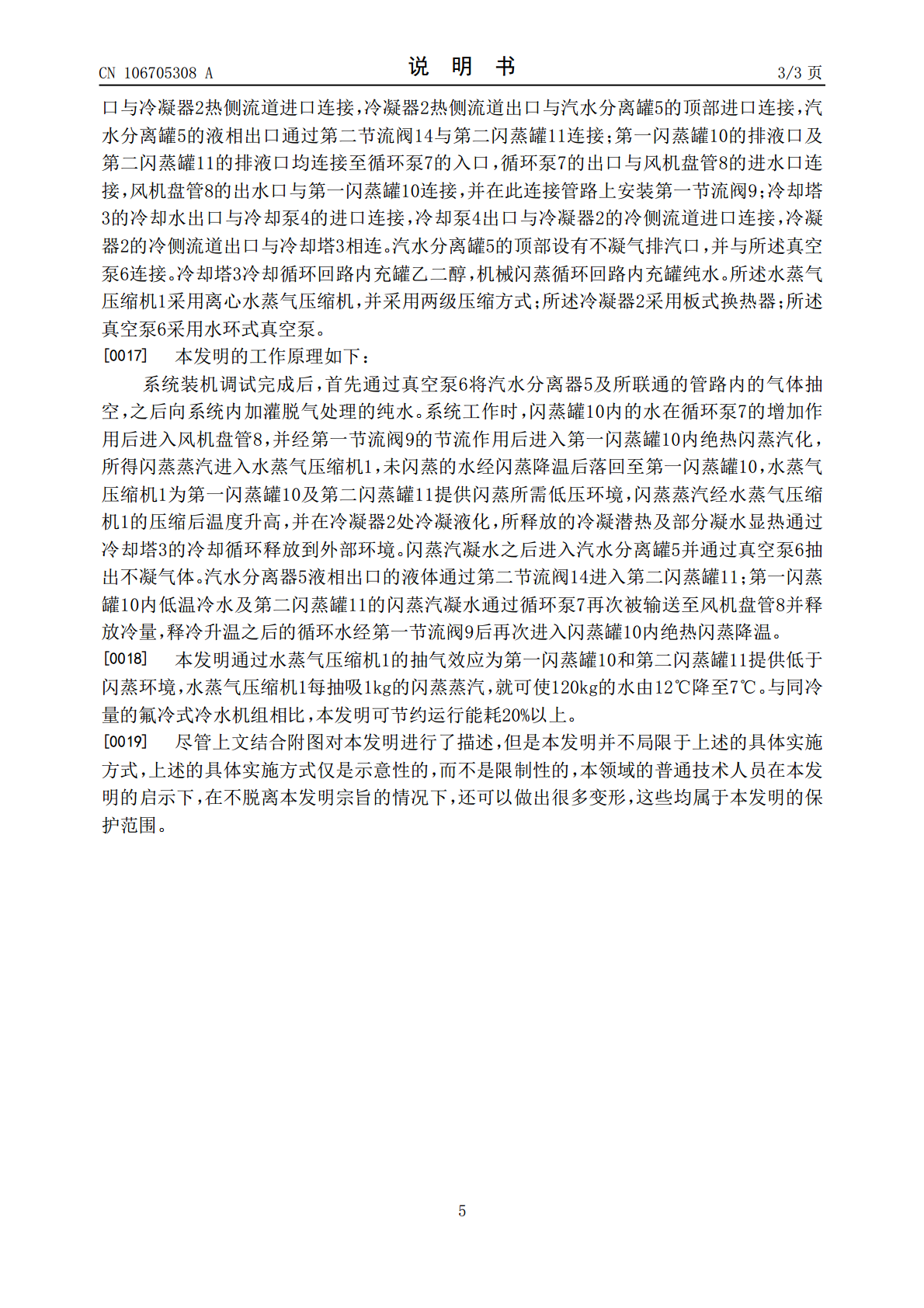

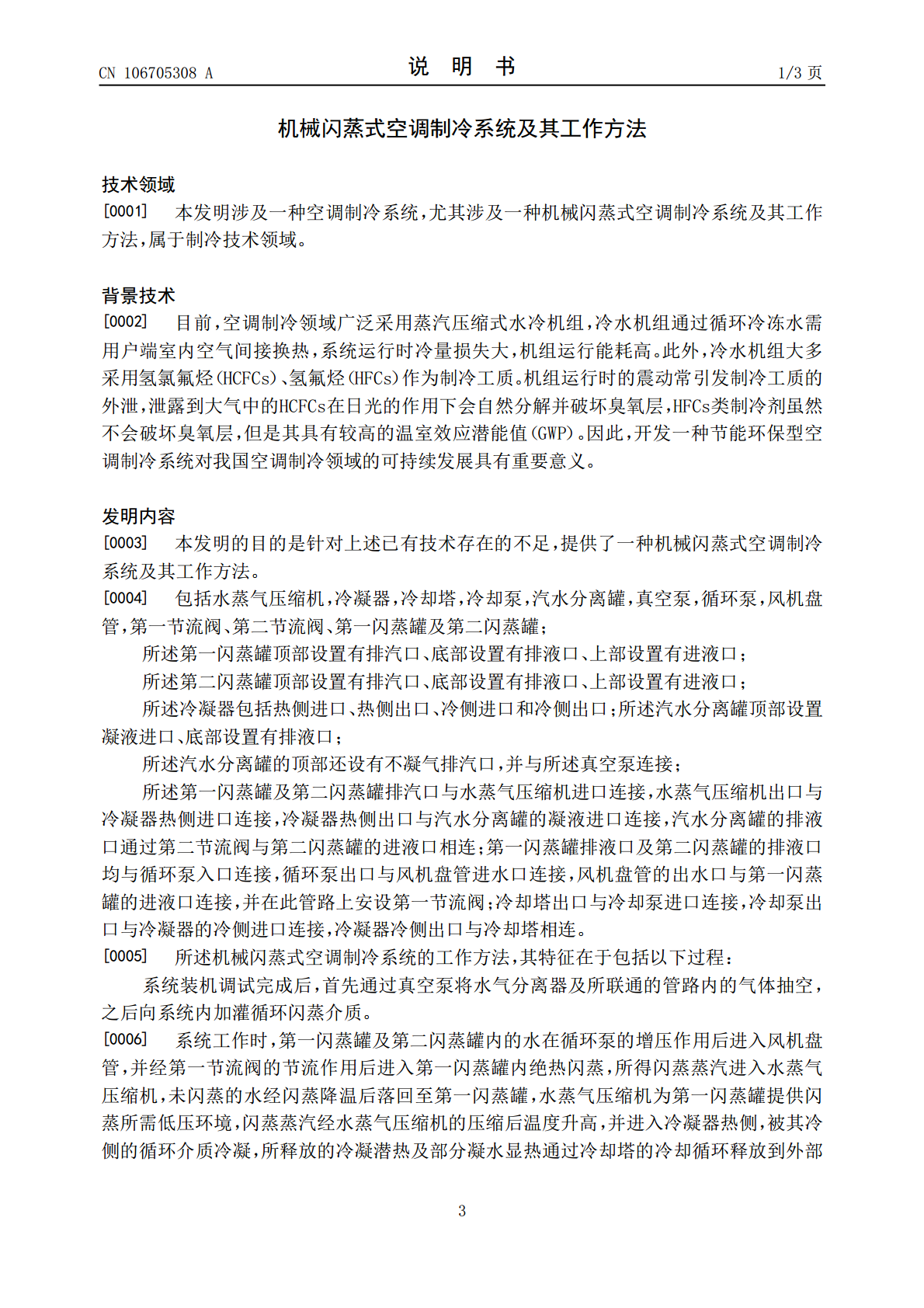

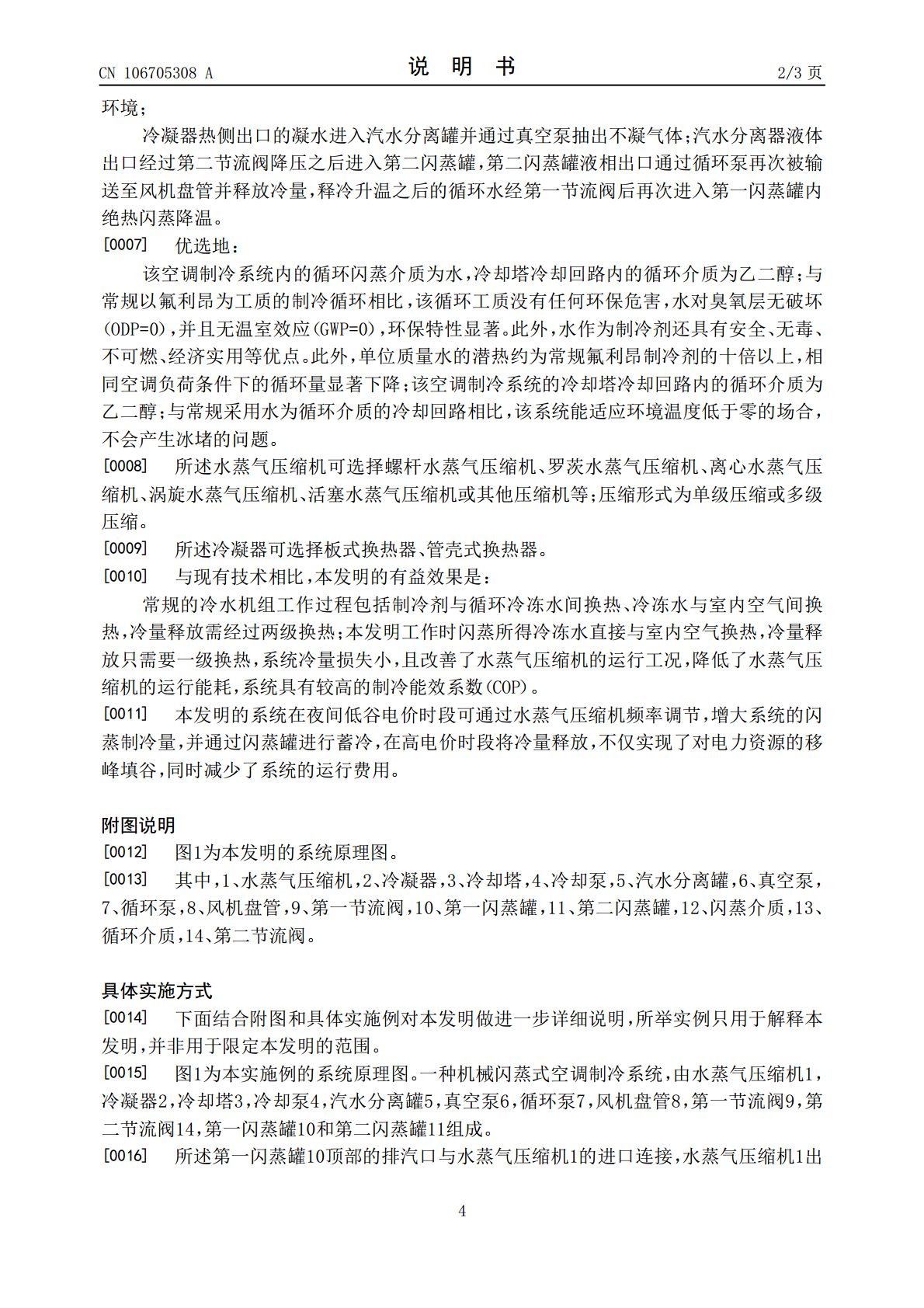

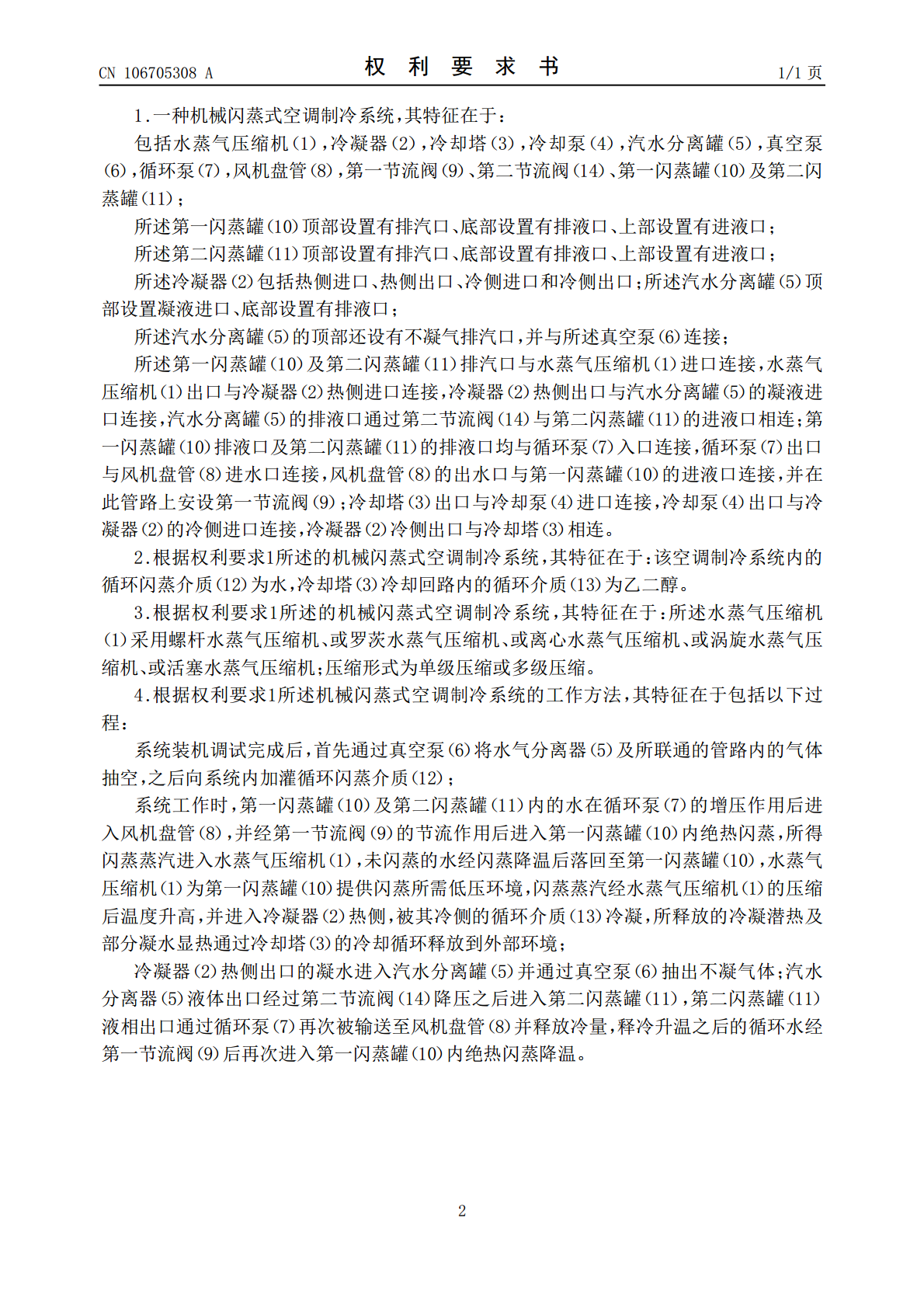

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106705308A(43)申请公布日2017.05.24(21)申请号201710063077.7(22)申请日2017.02.03(71)申请人江苏乐科节能科技股份有限公司地址214500江苏省泰州市靖江市开发区德裕路1号(72)发明人夏君君彭涛(74)专利代理机构江苏圣典律师事务所32237代理人贺翔(51)Int.Cl.F24F5/00(2006.01)F24F13/30(2006.01)权利要求书1页说明书3页附图1页(54)发明名称机械闪蒸式空调制冷系统及其工作方法(57)摘要本发明提出一种机械闪蒸式空调制冷系统及其工作方法，属于制冷技术领域。该系统以水工作介质，与常规以氟利昂为工作介质的制冷系统相比，该循环工质没有任何环保危害；本发明工作时闪蒸所得冷冻水直接与室内空气换热，冷量释放只需要一级换热，系统冷量损失小，且改善了水蒸气压缩机的运行工况，降低了水蒸气压缩机的运行能耗，系统具有较高的制冷系数。本发明的系统在夜间低谷电价时段可通过水蒸气压缩机频率调节，增大系统的闪蒸制冷量，并通过闪蒸罐进行蓄冷，在高电价时段将冷量释放，不仅实现了对电力资源的移峰填谷，同时减少了系统的运行费用。本发明所述的机械闪蒸式空调制冷系统具有节能、环保等特点。CN106705308ACN106705308A权利要求书1/1页1.一种机械闪蒸式空调制冷系统，其特征在于：包括水蒸气压缩机（1），冷凝器（2），冷却塔（3），冷却泵（4），汽水分离罐（5），真空泵（6），循环泵（7），风机盘管（8），第一节流阀（9）、第二节流阀（14）、第一闪蒸罐（10）及第二闪蒸罐（11）；所述第一闪蒸罐（10）顶部设置有排汽口、底部设置有排液口、上部设置有进液口；所述第二闪蒸罐（11）顶部设置有排汽口、底部设置有排液口、上部设置有进液口；所述冷凝器（2）包括热侧进口、热侧出口、冷侧进口和冷侧出口；所述汽水分离罐（5）顶部设置凝液进口、底部设置有排液口；所述汽水分离罐（5）的顶部还设有不凝气排汽口，并与所述真空泵（6）连接；所述第一闪蒸罐（10）及第二闪蒸罐（11）排汽口与水蒸气压缩机（1）进口连接，水蒸气压缩机（1）出口与冷凝器（2）热侧进口连接，冷凝器（2）热侧出口与汽水分离罐（5）的凝液进口连接，汽水分离罐（5）的排液口通过第二节流阀（14）与第二闪蒸罐（11）的进液口相连；第一闪蒸罐（10）排液口及第二闪蒸罐（11）的排液口均与循环泵（7）入口连接，循环泵（7）出口与风机盘管（8）进水口连接，风机盘管（8）的出水口与第一闪蒸罐（10）的进液口连接，并在此管路上安设第一节流阀（9）；冷却塔（3）出口与冷却泵（4）进口连接，冷却泵（4）出口与冷凝器（2）的冷侧进口连接，冷凝器（2）冷侧出口与冷却塔（3）相连。2.根据权利要求1所述的机械闪蒸式空调制冷系统，其特征在于：该空调制冷系统内的循环闪蒸介质（12）为水，冷却塔（3）冷却回路内的循环介质（13）为乙二醇。3.根据权利要求1所述的机械闪蒸式空调制冷系统，其特征在于：所述水蒸气压缩机（1）采用螺杆水蒸气压缩机、或罗茨水蒸气压缩机、或离心水蒸气压缩机、或涡旋水蒸气压缩机、或活塞水蒸气压缩机；压缩形式为单级压缩或多级压缩。4.根据权利要求1所述机械闪蒸式空调制冷系统的工作方法，其特征在于包括以下过程：系统装机调试完成后，首先通过真空泵（6）将水气分离器（5）及所联通的管路内的气体抽空，之后向系统内加灌循环闪蒸介质（12）；系统工作时，第一闪蒸罐（10）及第二闪蒸罐（11）内的水在循环泵（7）的增压作用后进入风机盘管（8），并经第一节流阀（9）的节流作用后进入第一闪蒸罐（10）内绝热闪蒸，所得闪蒸蒸汽进入水蒸气压缩机（1），未闪蒸的水经闪蒸降温后落回至第一闪蒸罐（10），水蒸气压缩机（1）为第一闪蒸罐（10）提供闪蒸所需低压环境，闪蒸蒸汽经水蒸气压缩机（1）的压缩后温度升高，并进入冷凝器（2）热侧，被其冷侧的循环介质（13）冷凝，所释放的冷凝潜热及部分凝水显热通过冷却塔（3）的冷却循环释放到外部环境；冷凝器（2）热侧出口的凝水进入汽水分离罐（5）并通过真空泵（6）抽出不凝气体；汽水分离器（5）液体出口经过第二节流阀（14）降压之后进入第二闪蒸罐（11），第二闪蒸罐（11）液相出口通过循环泵（7）再次被输送至风机盘管（8）并释放冷量，释冷升温之后的循环水经第一节流阀（9）后再次进入第一闪蒸罐（10）内绝热闪蒸降温。2CN106705308A说明书1/3页机械闪蒸式空调制冷系统及其工作方法技术领域[0001]本发明涉及一种空调制冷系统，尤其涉及一种机械闪蒸式空调制冷系统及其工作方法，属于制冷技术领域。背景技术[0002]目前，空调制冷领域广
