难点解析广东深圳市高级中学物理北师大版八年级（下册）常见的光学仪器必考点解析试卷（含答案详解版）.docx

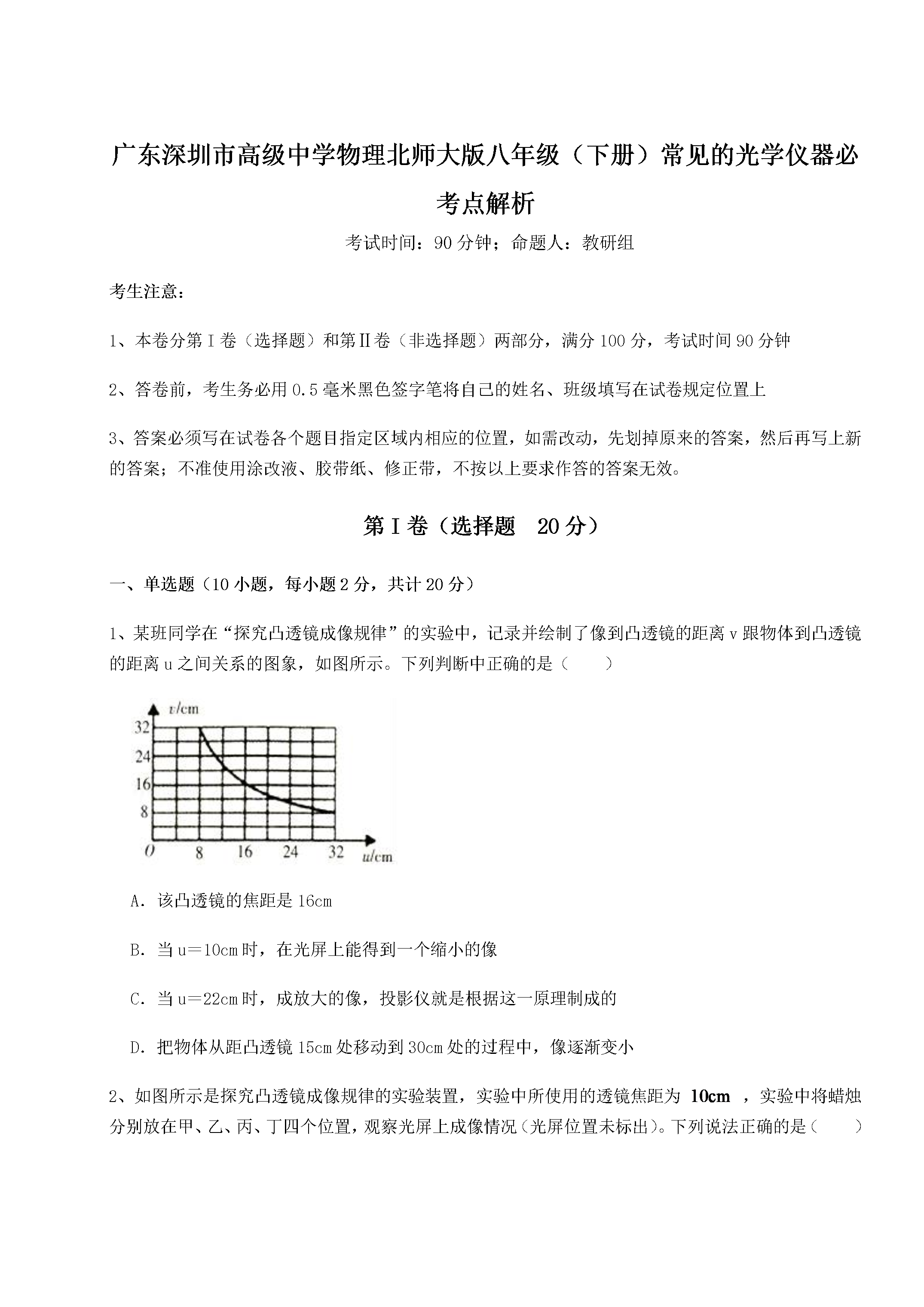

广东深圳市高级中学物理北师大版八年级（下册）常见的光学仪器必考点解析考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分满分100分考试时间90分钟2、答卷前考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置如需改动先划掉原来的答案然后再写上新的答案；不准使用涂改液、胶带纸、修正带不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题每小题2分共计20分）1、某班同学在“探究凸透镜成像规律”的实验中记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象如图所示。下列判断中正确的是（）A．该凸透镜的焦距是16cmB．当u＝10cm时在光屏上能得到一个缩小的像C．当u＝22cm时成放大的像投影仪就是根据这一原理制成的D．把物体从距凸透镜15cm处移动到30cm处的过程中像逐渐变小2、如图所示是探究凸透镜成像规律的实验装置实验中所使用的透镜焦距为实验中将蜡烛分别放在甲、乙、丙、丁四个位置观察光屏上成像情况（光屏位置未标出）。下列说法正确的是（）A．蜡烛在甲位置时需将光屏移动到大于的位置才能在光屏上成清晰的像B．将蜡烛从甲位置移到乙位置需将光屏向右移动才能再次得到清晰的像C．蜡烛在丙位置时光屏上成的清晰的像为倒立、缩小的实像D．蜡烛在丁位置时成正立、放大的实像与放大镜成像原理相同3、荷叶上水珠晶莹透亮映出荷叶纹理的“清晰”像．这个像的特点是（）A．正立放大B．正立等大C．倒立放大D．倒立缩小4、在研究凸透镜成像实验中当烛焰离凸透镜的距离小于焦距时眼睛通过透镜观察到的虚像可能是图中的（）A．B．C．D．5、如图所示有一圆柱体PQ放在凸透镜前图示的位置它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．6、在做凸透镜成像实验时把物体从2倍焦距外沿主光轴移向焦点的过程中像及像距的变化情况是（）A．像逐渐变小像距逐渐变小B．像逐渐变小像距逐渐变大C．像逐渐变大像距逐渐变大D．像逐渐变大像距逐渐变小7、人的眼睛像一架照相机．物体射出的光经晶状体折射后成像于视网膜上视网膜上成的像是（）A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的虚像D．正立、缩小的虚像8、关于望远镜的一些说法不正确的是（）A．望远镜的物镜成缩小的实像B．所有的望远镜都是由两个凸透镜组成的C．望远镜的物镜直径越大越容易观察到较暗的物体D．天文爱好者用的望远镜目镜的焦距比较短物镜的焦距比较长9、如图所示是小明进行探究“凸透镜成像规律”实验时情景示意图烛焰位于距透镜1.5倍焦距处并在光屏上得到清晰的像．工作原理与此成像规律相同的光学器件是（）A．照相机B．放大镜C．投影仪D．潜望镜10、关于天文望远镜的说法错误的是（）A．让更多的光射入到物镜中B．力求把物镜的口径加大C．采用焦距很大的凸透镜作物镜D．增大观察的视角第Ⅱ卷（非选择题80分）二、填空题（10小题每小题3分共计30分）1、如图是装有水的圆柱形玻璃杯将铅笔靠近玻璃杯的后面透过玻璃杯可以看到笔尖指向左侧此时成像为正立、放大的(选填“实”或“虚”)像。2、凸透镜对光有作用凹透镜对光有作用。（填“会聚”或“发散”）3、银行ATM自动取款机上方安装有摄像头人脸可通过它的凸透镜头成（选填“正立”或“倒立”）、（选填“放大”或“缩小”）的（均选填“实”或“虚”）像。4、在“探究凸透镜成像的规律”实验中应调整凸透镜的中心光屏的中心与烛焰的中心大致在同一以保证像成在光屏中央；将烛焰与光屏置于凸透镜的（选填“两侧”或“同侧”）移动光屏直到光屏上所成的像最清晰（选填“实”或“虚”）像是的（选填“正立”或“倒立”）。5、图是华为最新发布的5G手机－华为Ｍate30pro该手机使用我国自主研发的海思麒麟990芯片该芯片采用7nm工艺制程7nm=m；它的双4000万像素徕卡四摄镜头相当于一个透镜(填“凸”或“凹”)。6、长时间使用手机、电脑会导致眼睛近视。近视眼看不清远近处的物体其形成原理与下面甲乙图相符应配戴透镜予以矫正。7、我校每个班的教室都安装有投影仪投影仪的镜头相当于透镜它对光线有作用（填“会聚”或“发散”）它投射到屏幕上的光线所成的像是像（填“实”或“虚”）．8、如图所示来自物点A的光线经过眼睛
