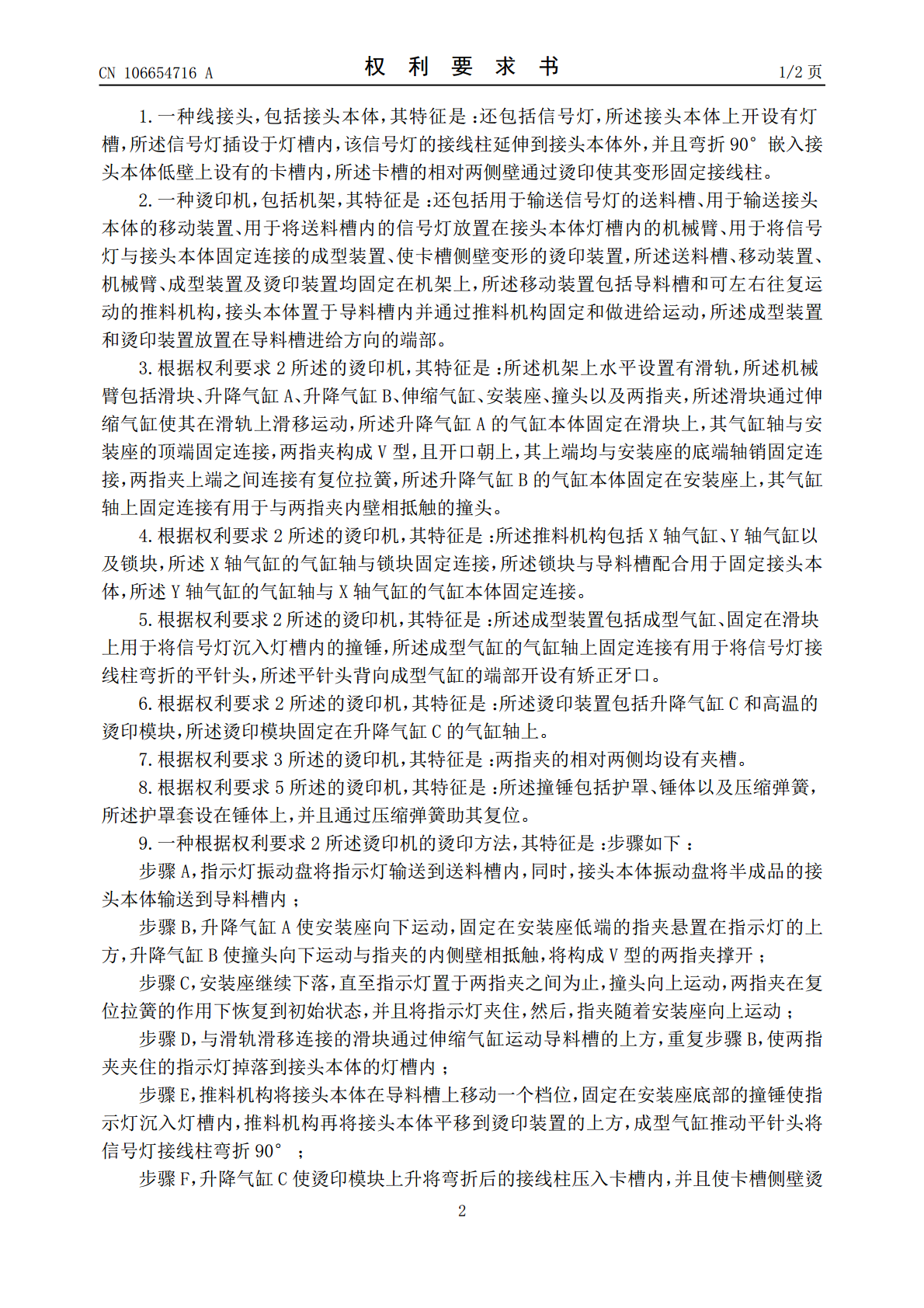

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106654716A(43)申请公布日2017.05.10(21)申请号201510726451.8(22)申请日2015.10.30(71)申请人乐清市世创电子有限公司地址325600浙江省温州市乐清经济开发区纬六路211号(72)发明人徐晓荣(74)专利代理机构北京维正专利代理有限公司11508代理人郑兴旺(51)Int.Cl.H01R13/629(2006.01)H01R43/20(2006.01)权利要求书2页说明书4页附图5页(54)发明名称线接头和用于加工该线接头的烫印机及烫印方法(57)摘要本发明公开了一种线接头和用于加工该线接头的烫印机及烫印方法，包括接头本体、信号灯、机架送料槽、移动装置、机械臂、成型装置、烫印装置，接头本体上开设有灯槽，机械臂将信号灯插设于灯槽内，成型装置将信号灯的接线柱延伸到接头本体外，并且弯折90°，烫印装置将嵌入卡槽内，烫印卡槽两侧壁使其变形固定接线柱；移动装置包括导料槽和推料机构，接头本体置于导料槽内并通过推料机构固定和做进给运动，成型装置和烫印装置放置在导料槽进给方向的端部，该发明具有信号灯与接头本体连接稳定，并且通过烫印机提高装配，降低成本的特点。CN106654716ACN106654716A权利要求书1/2页1.一种线接头，包括接头本体，其特征是：还包括信号灯，所述接头本体上开设有灯槽，所述信号灯插设于灯槽内，该信号灯的接线柱延伸到接头本体外，并且弯折90°嵌入接头本体低壁上设有的卡槽内，所述卡槽的相对两侧壁通过烫印使其变形固定接线柱。2.一种烫印机，包括机架，其特征是：还包括用于输送信号灯的送料槽、用于输送接头本体的移动装置、用于将送料槽内的信号灯放置在接头本体灯槽内的机械臂、用于将信号灯与接头本体固定连接的成型装置、使卡槽侧壁变形的烫印装置，所述送料槽、移动装置、机械臂、成型装置及烫印装置均固定在机架上，所述移动装置包括导料槽和可左右往复运动的推料机构，接头本体置于导料槽内并通过推料机构固定和做进给运动，所述成型装置和烫印装置放置在导料槽进给方向的端部。3.根据权利要求2所述的烫印机，其特征是：所述机架上水平设置有滑轨，所述机械臂包括滑块、升降气缸A、升降气缸B、伸缩气缸、安装座、撞头以及两指夹，所述滑块通过伸缩气缸使其在滑轨上滑移运动，所述升降气缸A的气缸本体固定在滑块上，其气缸轴与安装座的顶端固定连接，两指夹构成V型，且开口朝上，其上端均与安装座的底端轴销固定连接，两指夹上端之间连接有复位拉簧，所述升降气缸B的气缸本体固定在安装座上，其气缸轴上固定连接有用于与两指夹内壁相抵触的撞头。4.根据权利要求2所述的烫印机，其特征是：所述推料机构包括X轴气缸、Y轴气缸以及锁块，所述X轴气缸的气缸轴与锁块固定连接，所述锁块与导料槽配合用于固定接头本体，所述Y轴气缸的气缸轴与X轴气缸的气缸本体固定连接。5.根据权利要求2所述的烫印机，其特征是：所述成型装置包括成型气缸、固定在滑块上用于将信号灯沉入灯槽内的撞锤，所述成型气缸的气缸轴上固定连接有用于将信号灯接线柱弯折的平针头，所述平针头背向成型气缸的端部开设有矫正牙口。6.根据权利要求2所述的烫印机，其特征是：所述烫印装置包括升降气缸C和高温的烫印模块，所述烫印模块固定在升降气缸C的气缸轴上。7.根据权利要求3所述的烫印机，其特征是：两指夹的相对两侧均设有夹槽。8.根据权利要求5所述的烫印机，其特征是：所述撞锤包括护罩、锤体以及压缩弹簧，所述护罩套设在锤体上，并且通过压缩弹簧助其复位。9.一种根据权利要求2所述烫印机的烫印方法，其特征是：步骤如下：步骤A，指示灯振动盘将指示灯输送到送料槽内，同时，接头本体振动盘将半成品的接头本体输送到导料槽内；步骤B，升降气缸A使安装座向下运动，固定在安装座低端的指夹悬置在指示灯的上方，升降气缸B使撞头向下运动与指夹的内侧壁相抵触，将构成V型的两指夹撑开；步骤C，安装座继续下落，直至指示灯置于两指夹之间为止，撞头向上运动，两指夹在复位拉簧的作用下恢复到初始状态，并且将指示灯夹住，然后，指夹随着安装座向上运动；步骤D，与滑轨滑移连接的滑块通过伸缩气缸运动导料槽的上方，重复步骤B，使两指夹夹住的指示灯掉落到接头本体的灯槽内；步骤E，推料机构将接头本体在导料槽上移动一个档位，固定在安装座底部的撞锤使指示灯沉入灯槽内，推料机构再将接头本体平移到烫印装置的上方，成型气缸推动平针头将信号灯接线柱弯折90°；步骤F，升降气缸C使烫印模块上升将弯折后的接线柱压入卡槽内，并且使卡槽侧壁烫2CN106654716A权利要求书2/2页印变形将接线柱固定在卡槽内。10.根据权利要求9所述的烫印方法，其特征是：步骤E中，弯折后的接线柱，通过平针头上开
