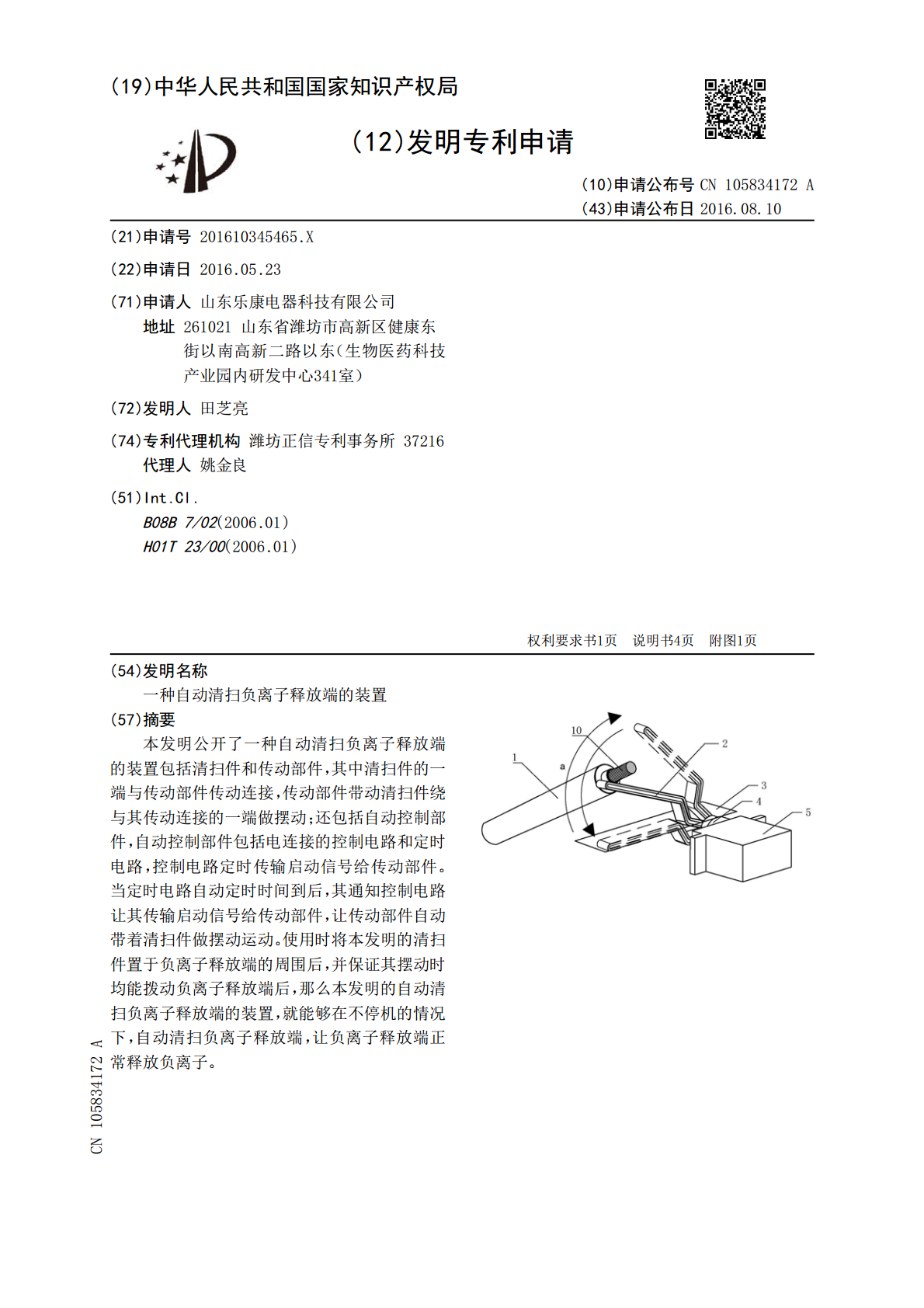

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105834172A(43)申请公布日2016.08.10(21)申请号201610345465.X(22)申请日2016.05.23(71)申请人山东乐康电器科技有限公司地址261021山东省潍坊市高新区健康东街以南高新二路以东（生物医药科技产业园内研发中心341室）(72)发明人田芝亮(74)专利代理机构潍坊正信专利事务所37216代理人姚金良(51)Int.Cl.B08B7/02(2006.01)H01T23/00(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种自动清扫负离子释放端的装置(57)摘要本发明公开了一种自动清扫负离子释放端的装置包括清扫件和传动部件，其中清扫件的一端与传动部件传动连接，传动部件带动清扫件绕与其传动连接的一端做摆动；还包括自动控制部件，自动控制部件包括电连接的控制电路和定时电路，控制电路定时传输启动信号给传动部件。当定时电路自动定时时间到后，其通知控制电路让其传输启动信号给传动部件，让传动部件自动带着清扫件做摆动运动。使用时将本发明的清扫件置于负离子释放端的周围后，并保证其摆动时均能拨动负离子释放端后，那么本发明的自动清扫负离子释放端的装置，就能够在不停机的情况下，自动清扫负离子释放端，让负离子释放端正常释放负离子。CN105834172ACN105834172A权利要求书1/1页1.一种自动清扫负离子释放端的装置，其特征在于，包括清扫件和传动部件，所述清扫件的一端与所述传动部件传动连接，所述传动部件带动所述清扫件绕与其传动连接的一端做摆动；还包括自动控制部件，所述自动控制部件包括电连接的控制电路和定时电路，所述控制电路定时传输启动信号给所述传动部件。2.根据权利要求1所述的自动清扫负离子释放端的装置，其特征在于，所述传动部件带动所述清扫件做上下摆动。3.根据权利要求2所述的自动清扫负离子释放端的装置，其特征在于，所述传动部件包括转动轴，以及驱动所述转动轴转动的驱动器，所述驱动器与所述控制电路电连接；所述转动轴与所述清扫件的一端固定连接。4.根据权利要求3所述的自动清扫负离子释放端的装置，其特征在于，还包括限位槽，所述限位槽沿所述清扫件的延伸方向开设，所述清扫件的一端穿透所述限位槽的侧壁与所述转动轴固定连接，所述清扫件的另一端悬于所述限位槽的正上方。5.根据权利要求3所述的自动清扫负离子释放端的装置，其特征在于，所述驱动器选用舵机。6.根据权利要求4所述的自动清扫负离子释放端的装置，其特征在于，所述限位槽的延伸方向还与负离子释放端的延伸方向互相垂直设置，所述转动轴与所述负离子释放端并排设置，且所述负离子释放端位于所述限位槽和所述清扫件之间。7.根据权利要求6所述的自动清扫负离子释放端的装置，其特征在于，所述清扫件相对于所述限位槽转动的角度范围为0～90°。8.根据权利要求1至7任一项所述的自动清扫负离子释放端的装置，其特征在于，所述清扫件选用板状结构的清扫板，所述清扫板的宽度与所述负离子释放端上的软碳纤维宽度相同。9.根据权利要求8所述的自动清扫负离子释放端的装置，其特征在于，所述清扫件为L形清扫板。10.根据权利要求8所述的自动清扫负离子释放端的装置，其特征在于，所述自动控制部件还包括与所述控制电路的电连接计数电路。2CN105834172A说明书1/4页一种自动清扫负离子释放端的装置技术领域[0001]本发明涉及负离子释放装置技术领域，尤其涉及一种自动清扫负离子释放端的装置。背景技术[0002]自然界中负离子无处不在，比如打雷闪电时，植物的光合作用时，瀑布水流撞击时，等等都可以产生大量的负离子，这就是人们在雷雨天气、森林里、瀑布旁会感到空气特别清新的原因所在。[0003]负离子，被誉为空气中的维生素，由电子与空气中的分子(主要是氧气)碰撞产生离子，带负电荷的离子称为负离子。但是我们现在生活环境的变化，污染的严重，导致我们的生活的空间基本没有负离子的存在，随着人们对负离子作用的认识逐步深刻，人工生成负离子的方式也越来越普遍。通过负离子发生器的高压电晕来产生负离子，其中高压装置产生负离子的方式大都设置有负离子释放端，通常释放端由碳纤维束构成。[0004]因为人工生成负离子是持续性高压电离空气的作用结果，释放端的碳纤维束是由大量碳纤维电极材料制作而成，在持续性释放负离子的过程中，负离子浓度随着使用时间增加，而出现偏低或无负离子释放的情况。具体情况为：[0005]1、负离子在释放过程中产生很高的电压差，并形成可见或不可见电火花，并在一段时间内使碳纤维出现部分碳化，直接影响负离子的释放浓度；[0006]2、受当前空气环境影响，负离子将周围带正电荷的粉尘吸附并沉积在由碳纤维束构成的负离子释放端，碳刷阻抗逐
