定影装置和图像形成设备.pdf

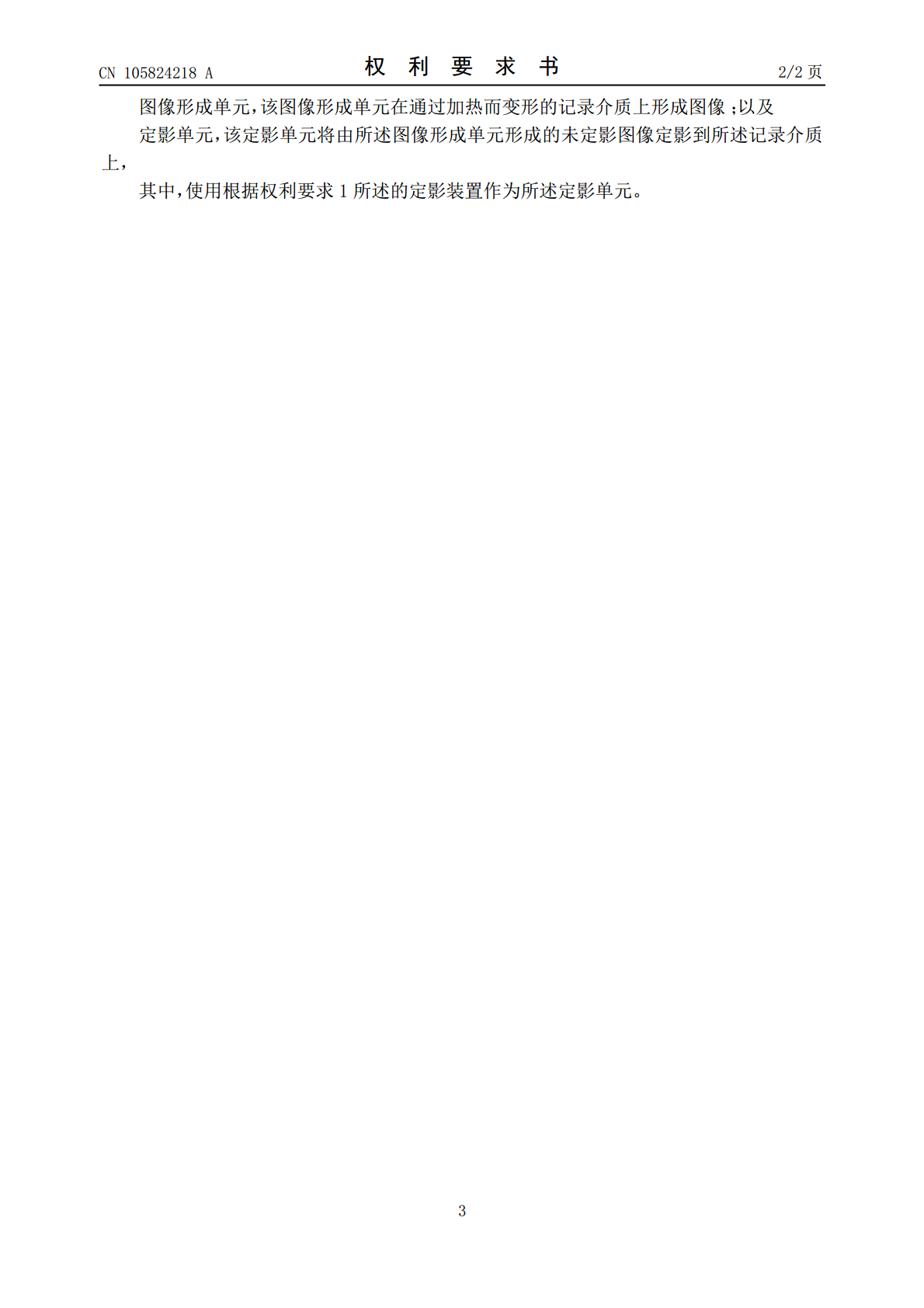

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105824218A(43)申请公布日2016.08.03(21)申请号201510642150.7(22)申请日2015.09.30(30)优先权数据2015-0138172015.01.28JP(71)申请人富士施乐株式会社地址日本东京都(72)发明人横山优树新井和彦沼尾和则栗田笃实东村昌代森惠太郎(74)专利代理机构北京三友知识产权代理有限公司11127代理人王小东(51)Int.Cl.G03G15/20(2006.01)权利要求书2页说明书13页附图7页(54)发明名称定影装置和图像形成设备(57)摘要本发明涉及定影装置和图像形成设备。该定影装置包括：加热单元，所述加热单元对通过加热而变形的记录介质上的未定影图像进行加热，并因而使所述未定影图像定影；以及传送构件，所述传送构件紧密接触所述记录介质的无图像表面，并且在对抗通过所述加热单元的加热在所述记录介质处产生的变形力而在所述记录介质上作用紧密接触力的同时，传送所述记录介质。所述记录介质相对于所述传送构件的所述紧密接触力大于在所述记录介质处产生的所述变形力。CN105824218ACN105824218A权利要求书1/2页1.一种定影装置，该定影装置包括：加热单元，所述加热单元对通过加热而变形的记录介质上的未定影图像进行加热，并因而使所述未定影图像定影；以及传送构件，所述传送构件紧密接触所述记录介质的无图像表面，并且在对抗通过所述加热单元的加热在所述记录介质处产生的变形力而在所述记录介质上作用紧密接触力的同时，传送所述记录介质，其中，所述记录介质相对于所述传送构件的所述紧密接触力大于在所述记录介质处产生的所述变形力。2.一种定影装置，该定影装置包括：加热单元，所述加热单元对通过加热而变形的记录介质上的未定影图像进行加热，并因而使所述未定影图像定影；传送构件，所述传送构件在紧密接触所述记录介质的无图像表面的同时传送所述记录介质；以及冷却单元，所述冷却单元布置在所述传送构件的内周侧，并隔着所述传送构件对被所述加热单元加热的所述记录介质的所述无图像表面进行冷却。3.根据权利要求1或2所述的定影装置，该定影装置进一步包括朝向所述传送构件按压所述记录介质的加压单元，其中，所述加压单元在所述记录介质的传送方向上布置在与所述加热单元的位置相同的位置处或者布置在所述加热单元的上游。4.根据权利要求1至3中任一项所述的定影装置，该定影装置进一步包括冷却单元，所述冷却单元在所述记录介质的传送方向上布置在所述加热单元的下游，并通过所述传送构件对所述记录介质进行冷却，其中，所述传送构件连续地使紧密接触力进行作用，直到所述记录介质至少到达所述冷却单元。5.根据权利要求1至3中任一项所述的定影装置，该定影装置进一步包括冷却单元，所述冷却单元在所述记录介质的传送方向上布置在所述加热单元的下游，并隔着所述传送构件对所述记录介质进行冷却，其中，所述传送构件连续地使紧密接触力进行作用，直到所述记录介质被冷却到所述记录介质不会变形的温度。6.根据权利要求1至5中任一项所述的定影装置，其中，所述传送构件在接触所述记录介质的表面处具有基材和弹性层，所述弹性层具有比所述基材的紧密接触力大的紧密接触力。7.根据权利要求1至6中任一项所述的定影装置，其中，所述紧密接触力包括静摩擦力和粘附力。8.根据权利要求1至7中任一项所述的定影装置，其中，所述传送构件具有接触所述记录介质的表面，该表面由绝缘材料制成，并且其中，所述定影装置进一步包括静电吸附力施加单元，该静电吸附力施加单元使静电吸附力作用在所述记录介质与所述传送构件之间。9.一种图像形成设备，该图像形成设备包括：2CN105824218A权利要求书2/2页图像形成单元，该图像形成单元在通过加热而变形的记录介质上形成图像；以及定影单元，该定影单元将由所述图像形成单元形成的未定影图像定影到所述记录介质上，其中，使用根据权利要求1所述的定影装置作为所述定影单元。3CN105824218A说明书1/13页定影装置和图像形成设备技术领域[0001]本发明涉及定影装置和图像形成设备。背景技术[0002]传统上，作为与定影装置有关的技术，已例如提出了在日本未审专利申请特开2010-78659号公报中描述的技术。日本未审专利申请特开2010-78659号公报描述了一种定影装置，该定影装置包括布置在记录介质的图像表面侧并传送记录介质的定影带、加热定影带的加热单元、在朝向定影带按压记录介质的同时进行旋转的加压辊，以及送风单元，该送风单元在加压辊和定影带之间的接触部的、在记录介质的传送方向上的下游侧处由加压辊和记录介质的传送路径形成的楔形部处具有送风口，并且该送风单元从送风口向加压辊传送空气。发明内容[0003
