难点详解河南周口淮阳第一高级中学物理北师大版八年级（下册）常见的光学仪器专项测评试卷（详解版）.docx

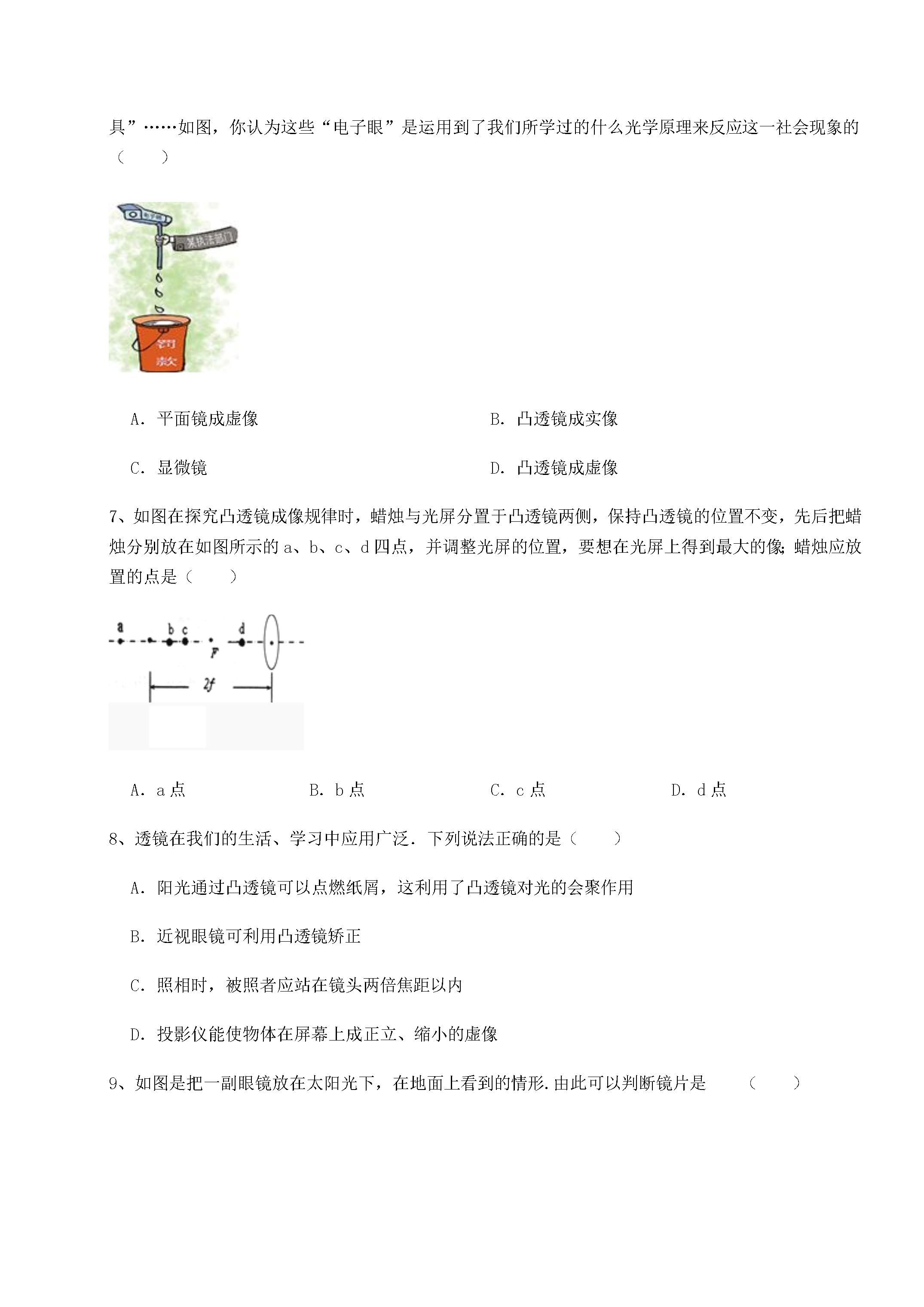

河南周口淮阳第一高级中学物理北师大版八年级（下册）常见的光学仪器专项测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分满分100分考试时间90分钟2、答卷前考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置如需改动先划掉原来的答案然后再写上新的答案；不准使用涂改液、胶带纸、修正带不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题每小题2分共计20分）1、如图所示有一圆柱体PQ放在凸透镜前图示的位置它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．2、如图是用来研究凸透镜成像规律的实验装置示意图（屏未画出）当蜡烛和透镜放在图示位置时通过移动光屏可以在光屏上得到与物体等大的像．若透镜位置不变将蜡烛移到刻度为30cm处则（）A．移动光屏可以在屏上得到倒立放大的像B．移动光屏可以在屏上得到倒立缩小的像C．移动光屏可以在屏上得到正立放大的像D．不论光屏移到什么位置都不能在屏上得到清晰的像3、下列连线不正确的是（）A．B．C．D．4、将点燃的蜡烛放在凸透镜前在透镜另一侧的光屏上得到清晰放大的像如图所示图中凸透镜焦距用f表示与图中标注的L1和L2的大小关系正确的是（）A．L1>fB．L1>2fC．L1<f<L2D．5、在研究凸透镜成像实验中当烛焰离凸透镜的距离小于焦距时眼睛通过透镜观察到的虚像可能是图中的（）A．B．C．D．6、2007年3月的《扬子晚报》有过一篇标题为《好个“见钱眼开”电子眼》的报道：一些公路每隔三五百米就安装一台电子眼许多路段限速过低成为“罚款陷阱”有些地方电子眼已演变成“创收工具”……如图你认为这些“电子眼”是运用到了我们所学过的什么光学原理来反应这一社会现象的（）A．平面镜成虚像B．凸透镜成实像C．显微镜D．凸透镜成虚像7、如图在探究凸透镜成像规律时蜡烛与光屏分置于凸透镜两侧保持凸透镜的位置不变先后把蜡烛分别放在如图所示的a、b、c、d四点并调整光屏的位置要想在光屏上得到最大的像；蜡烛应放置的点是（）A．a点B．b点C．c点D．d点8、透镜在我们的生活、学习中应用广泛．下列说法正确的是（）A．阳光通过凸透镜可以点燃纸屑这利用了凸透镜对光的会聚作用B．近视眼镜可利用凸透镜矫正C．照相时被照者应站在镜头两倍焦距以内D．投影仪能使物体在屏幕上成正立、缩小的虚像9、如图是把一副眼镜放在太阳光下在地面上看到的情形.由此可以判断镜片是（）A．凸面镜B．凹面镜C．凸透镜D．凹透镜10、如图是张敏同学拍摄的南湖大酒店风景相片下面说法正确的是（）A．要想使大楼的像更大些张敏应向大楼靠近些再拍摄B．大楼在湖中的倒影是由于光的直线传播形成的C．大楼在湖中的倒影是由于光的折射形成的D．拍摄时底片上的像是倒立放大的虚像第Ⅱ卷（非选择题80分）二、填空题（10小题每小题3分共计30分）1、在探究凸透镜成像规律的实验中当蜡烛距透镜20cm时光屏上得到清晰等大的像则该透镜的焦距是cm．增大蜡烛与透镜的距离为在光屏上再次得到清晰的像应将光屏向透镜（选填“靠近”或“远离”）的方向移动应用这一成像特点可制成．2、如图所示画出了光线经过透镜后的方向．（1）则此透镜应为．（2）A点（选填“是”或“否”）为该透镜的焦点．3、小明为判别直径相同的两透镜的类型分别将它们正对太阳把一张纸放在它的下方在纸上得到相应的光斑透镜与光斑的大小如图所示（d1＜d＜d2）。其中形成甲光斑的是（凸/凹）透镜判断的理由是为了判断形成乙光斑的是哪种类型的透镜小明将透镜远离纸片观察光斑的大小一直变大由此小明判断此透镜是凹透镜（一定/可能/一定不）。4、眼睛是一个“变焦距”的凸透镜它是通过睫状体来改变晶状体的的．当睫状体时晶状体变远处物体射来的光会聚在视网膜上眼睛看见远处物体；当睫状体时晶状体变近处物体射来的光会聚在视网膜上眼睛看见近处物体．5、我们都做过“探究凸透镜成像规律”的实验图示为该实验的装置图。【测量凸透镜的焦距】将凸透镜正对太阳光在透镜的另一侧移动光屏在距透镜10cm处屏上呈现出最小最亮的光斑则可确定此凸透镜焦距约是10cm。【评估实验的方案】方案甲：分别把点燃的蜡烛放在一倍焦距f和二倍焦距2f处调整光屏到凸透镜的距离观察并记录在屏上能否成像以及所成像的特点分析总结得出凸透镜成像的规律。方案乙：除甲中的做法外还应该把蜡烛放在大于
