难点详解河南周口淮阳第一高级中学物理北师大版八年级（下册）常见的光学仪器专题攻克试卷（详解版）.docx

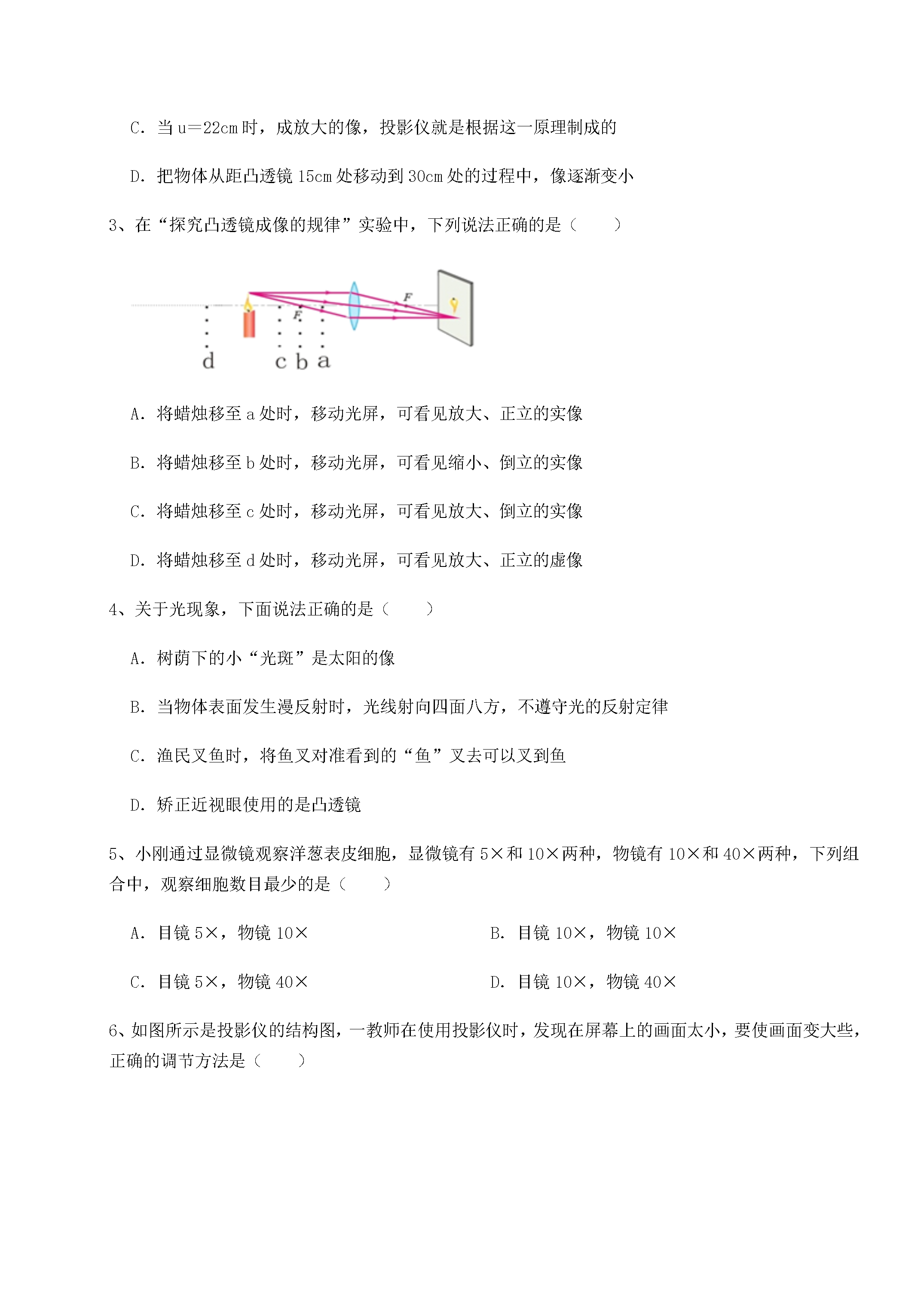

河南周口淮阳第一高级中学物理北师大版八年级（下册）常见的光学仪器专题攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分满分100分考试时间90分钟2、答卷前考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置如需改动先划掉原来的答案然后再写上新的答案；不准使用涂改液、胶带纸、修正带不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题每小题2分共计20分）1、光通过透镜的光路如图所示正确的图是（）A．B．C．D．2、某班同学在“探究凸透镜成像规律”的实验中记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象如图所示。下列判断中正确的是（）A．该凸透镜的焦距是16cmB．当u＝10cm时在光屏上能得到一个缩小的像C．当u＝22cm时成放大的像投影仪就是根据这一原理制成的D．把物体从距凸透镜15cm处移动到30cm处的过程中像逐渐变小3、在“探究凸透镜成像的规律”实验中下列说法正确的是（）A．将蜡烛移至a处时移动光屏可看见放大、正立的实像B．将蜡烛移至b处时移动光屏可看见缩小、倒立的实像C．将蜡烛移至c处时移动光屏可看见放大、倒立的实像D．将蜡烛移至d处时移动光屏可看见放大、正立的虚像4、关于光现象下面说法正确的是（）A．树荫下的小“光斑”是太阳的像B．当物体表面发生漫反射时光线射向四面八方不遵守光的反射定律C．渔民叉鱼时将鱼叉对准看到的“鱼”叉去可以叉到鱼D．矫正近视眼使用的是凸透镜5、小刚通过显微镜观察洋葱表皮细胞显微镜有5×和10×两种物镜有10×和40×两种下列组合中观察细胞数目最少的是（）A．目镜5×物镜10×B．目镜10×物镜10×C．目镜5×物镜40×D．目镜10×物镜40×6、如图所示是投影仪的结构图一教师在使用投影仪时发现在屏幕上的画面太小要使画面变大些正确的调节方法是（）A．减小投影仪与屏幕间的距离下调凸透镜减小凸透镜到物体间的距离B．减小投影仪与屏幕间的距离上调凸透镜增大凸透镜到物体间的距离C．增大投影仪与屏幕间的距离下调凸透镜减小凸透镜到物体间的距离D．增大投影仪与屏幕间的距离上调凸透镜增大凸透镜到物体间的距离7、用一个放大镜看一个60°的角从放大镜中看到的是（）A．60°B．600°C．120°D．无法确定度数8、如图甲所示共享单车是应移动互联网和二维码的发展而产生的它能无桩停靠、扫码取车很好地解决人们出行最后“一公里”的问题．如图乙所示为某款共享单车科技含量最高的部分就是可定位的GPS电子锁电子锁能接收无线移动发来的开锁指令驱动电机开锁．传动轴内有一台微型发电机在骑行的时候这个发电机能为车锁里面的电池充电．下列有关共享单车说法错误的是（）A．二维码的几何图形中包含大量的信息B．手机镜头扫二维码成的是正立的实像C．可定位的GPS电子锁是通过电磁波接收信号的D．微型发电机是根据电磁感应原理制成的9、电影院里观众观看屏幕上出现的画面这些画面对于人的眼睛而言（）A．是物B．是放大正立的实像C．是放大正立的虛像D．是放大倒立的实像10、如图是用来研究凸透镜成像规律的实验装置示意图（屏未画出）当蜡烛和透镜放在图示位置时通过移动光屏可以在光屏上得到与物体等大的像．若透镜位置不变将蜡烛移到刻度为30cm处则（）A．移动光屏可以在屏上得到倒立放大的像B．移动光屏可以在屏上得到倒立缩小的像C．移动光屏可以在屏上得到正立放大的像D．不论光屏移到什么位置都不能在屏上得到清晰的像第Ⅱ卷（非选择题80分）二、填空题（10小题每小题3分共计30分）1、如图所示的透镜是透镜用这种透镜制作的眼镜可以用于矫正眼．（选填“近视”或“远视”）2、一凸透镜的焦距是50cm则用该透镜制作的眼镜的度数是．3、如图是装有水的圆柱形玻璃杯将铅笔靠近玻璃杯的后面透过玻璃杯可以看到笔尖指向左侧此时成像为正立、放大的(选填“实”或“虚”)像。4、小南同学在做“凸透镜成像”的实验中经过调节在光屏上得到一个清晰的像并测出物距u=20cm像距v=15cm则光屏上是倒立的实像该凸透镜焦距的范围为．5、小明想知道自己家中放大镜的焦距于是让放大镜正对着太阳光将一个光屏放在放大镜的另一侧观察太阳光通过放大镜后出现的现象直到光屏上得到的光斑最小、最亮则该光斑的所处位置是放大镜的小明请爸爸拿来刻度尺粗略测量为20cm则该放大镜的焦距为。6、如图所示两条光线会聚于b点若在虚线框内放甲透镜后光会聚于c点。若在虚线框内
