一种太阳能台灯.pdf

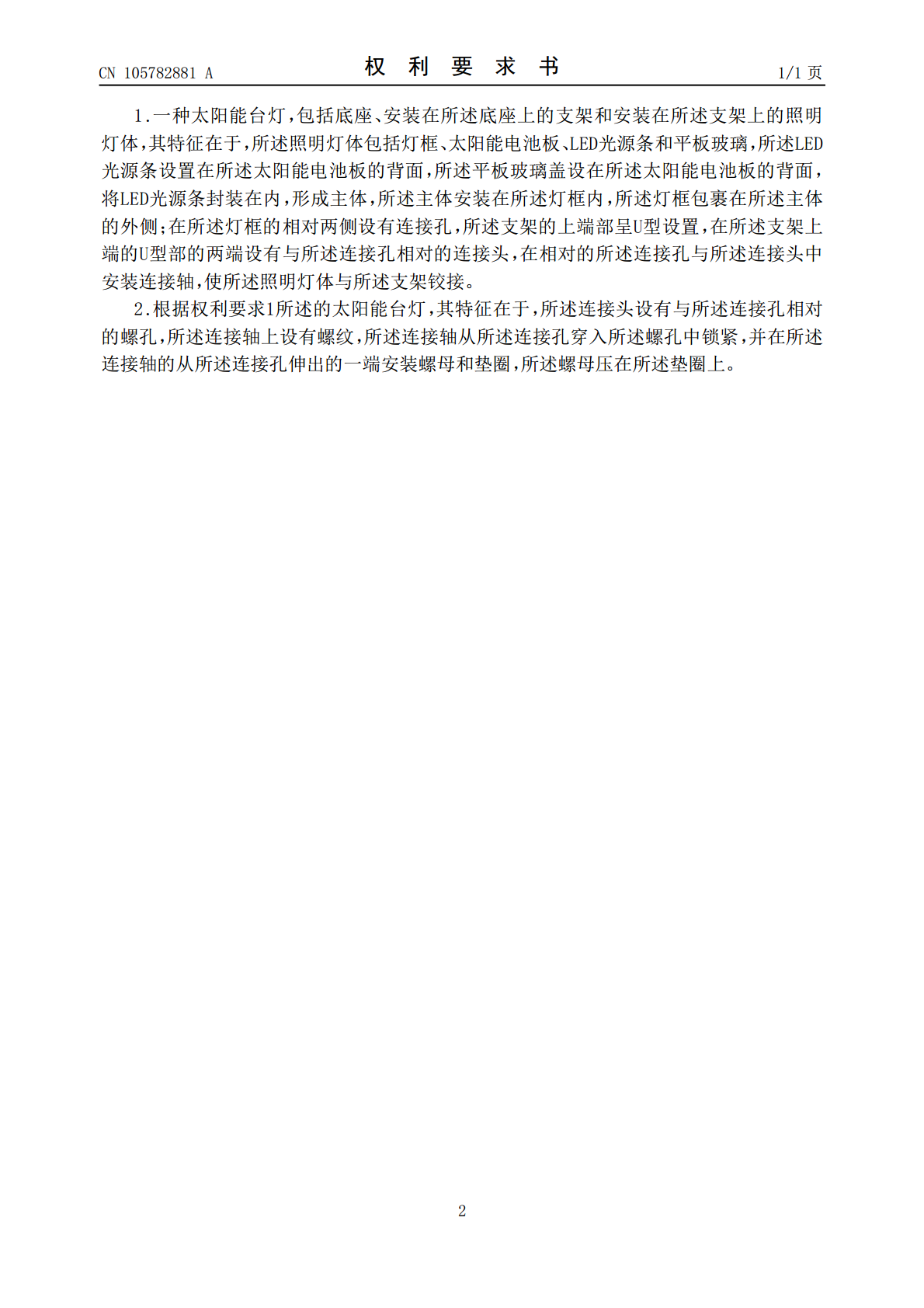

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105782881A(43)申请公布日2016.07.20(21)申请号201610196674.2(22)申请日2016.03.31(71)申请人中山市高乐电子科技有限公司地址528437广东省中山市火炬开发区同乐路香晖园香满阁2卡之一(72)发明人吴高冰(74)专利代理机构中山市科企联知识产权代理事务所(普通合伙)44337代理人杨立铭(51)Int.Cl.F21S9/03(2006.01)F21V21/32(2006.01)F21V23/00(2015.01)F21V19/00(2006.01)F21Y115/10(2016.01)权利要求书1页说明书2页附图1页(54)发明名称一种太阳能台灯(57)摘要本发明公开一种太阳能台灯，包括底座、安装在底座上的支架和安装在支架上的照明灯体，照明灯体包括灯框、太阳能电池板、LED光源条和平板玻璃，LED光源条设置在太阳能电池板的背面，平板玻璃盖设在太阳能电池板的背面，将LED光源条封装在内，形成主体，主体安装在灯框内，构成照明灯体，外形简洁、美观，体积小巧、轻薄；在照明灯体的相对两侧设有连接孔，在支架的上端设有与连接孔相对的连接头，在相对的连接孔与连接头中安装连接轴，使照明灯体与支架铰接，从而照明灯体可绕连接轴做360°的转动，方便用户调节照明角度。照明灯体采用太阳能电池板将太阳能转换为电能并储存，为LED光源条供电，无需电费，更加节能。CN105782881ACN105782881A权利要求书1/1页1.一种太阳能台灯，包括底座、安装在所述底座上的支架和安装在所述支架上的照明灯体，其特征在于，所述照明灯体包括灯框、太阳能电池板、LED光源条和平板玻璃，所述LED光源条设置在所述太阳能电池板的背面，所述平板玻璃盖设在所述太阳能电池板的背面，将LED光源条封装在内，形成主体，所述主体安装在所述灯框内，所述灯框包裹在所述主体的外侧；在所述灯框的相对两侧设有连接孔，所述支架的上端部呈U型设置，在所述支架上端的U型部的两端设有与所述连接孔相对的连接头，在相对的所述连接孔与所述连接头中安装连接轴，使所述照明灯体与所述支架铰接。2.根据权利要求1所述的太阳能台灯，其特征在于，所述连接头设有与所述连接孔相对的螺孔，所述连接轴上设有螺纹，所述连接轴从所述连接孔穿入所述螺孔中锁紧，并在所述连接轴的从所述连接孔伸出的一端安装螺母和垫圈，所述螺母压在所述垫圈上。2CN105782881A说明书1/2页一种太阳能台灯技术领域[0001]本发明涉及灯具领域，特别涉及一种综合利用太阳能光伏发电技术和LED照明技术的太阳能台灯。背景技术[0002]近年来随着太阳能光伏发电技术和LED照明技术的发展，太阳能LED灯已进入了各种照明领域。其主要原因不仅是因LED作为照明光源与传统的照明光源相比具有电压低、耗电量少、抗振动、寿命长、响应速度灵敏、设计空间大、环保、可连续开关闪断，能轻松实现0～100％调光功能等优点，更因为太阳能LED灯是以太阳能作为能源，将光能转化为电能，从而实现照明功能，更加节能。但是由于要增加太阳能电池板，造成体积较大，安装不方便等问题。因此，如何将太阳能技术应用在台灯中是本发明所要解决的技术问题。发明内容[0003]本发明的主要目的是提供一种安装简单、使用方便、安全的太阳能台灯。[0004]本发明提出一种太阳能台灯，包括底座、安装在所述底座上的支架和安装在所述支架上的照明灯体，所述照明灯体包括灯框、太阳能电池板、LED光源条和平板玻璃，所述LED光源条设置在所述太阳能电池板的背面，所述平板玻璃盖设在所述太阳能电池板的背面，将LED光源条封装在内，形成主体，所述主体安装在所述灯框内，所述灯框包裹在所述主体的外侧；在所述灯框的相对两侧设有连接孔，所述支架的上端部呈U型设置，在所述支架上端的U型部的两端设有与所述连接孔相对的连接头，在相对的所述连接孔与所述连接头中安装连接轴，使所述照明灯体与所述支架铰接。[0005]优选地，所述连接头设有与所述连接孔相对的螺孔，所述连接轴上设有螺纹，所述连接轴从所述连接孔穿入所述螺孔中锁紧，并在所述连接轴的从所述连接孔伸出的一端安装螺母和垫圈，所述螺母压在所述垫圈上。[0006]本发明的太阳能台灯的有益效果为：[0007]本发明将太阳能电池板与LED光源条合为一体，并外设灯框，构成照明灯体，外形简洁、美观，体积小巧、轻薄；在照明灯体的相对两侧设有连接孔，在支架的上端设有与连接孔相对的连接头，在相对的连接孔与连接头中安装连接轴，使照明灯体与支架铰接，从而照明灯体可绕连接轴做360°的转动，方便用户调节照明角度。[0008]照明灯体采用太阳能电池板将太阳能转换为电能并储存，为LED光源条供电
