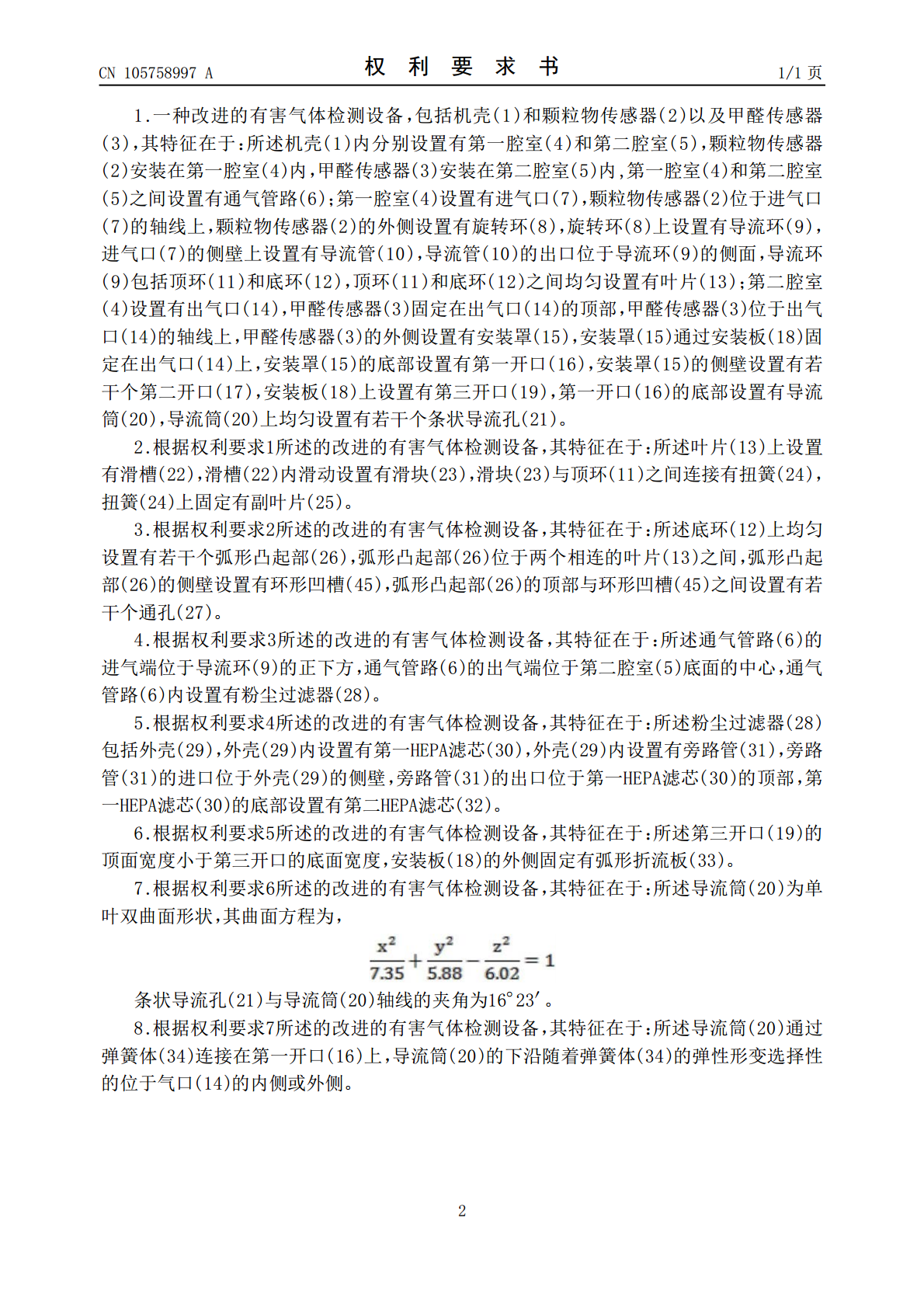

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105758997A(43)申请公布日2016.07.13(21)申请号201610182004.5(22)申请日2016.03.28(71)申请人河北巢乐环保科技有限公司地址050000河北省石家庄市长安区广安大街76号谈中园9座801室申请人贾利军(72)发明人贾利军张金良杨大鹏刘艺白向荣(74)专利代理机构北京科亿知识产权代理事务所(普通合伙)11350代理人汤东凤(51)Int.Cl.G01N33/00(2006.01)G01N15/06(2006.01)G01D21/02(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种改进的有害气体检测设备(57)摘要本发明公开了一种改进的有害气体检测设备，包括机壳和颗粒物传感器以及甲醛传感器，所述机壳内分别设置有第一腔室和第二腔室，颗粒物传感器安装在第一腔室内，甲醛传感器安装在第二腔室内,第一腔室和第二腔室之间设置有通气管路；第一腔室设置有进气口，颗粒物传感器位于进气口的轴线上，颗粒物传感器的外侧设置有旋转环，旋转环上设置有导流环，进气口的侧壁上设置有导流管；第二腔室设置有出气口，甲醛传感器固定在出气口的顶部，甲醛传感器位于出气口的轴线上，甲醛传感器的外侧设置有安装罩。本发明能够解决现有技术的不足，提高了检测精度。CN105758997ACN105758997A权利要求书1/1页1.一种改进的有害气体检测设备，包括机壳(1)和颗粒物传感器(2)以及甲醛传感器(3)，其特征在于：所述机壳(1)内分别设置有第一腔室(4)和第二腔室(5)，颗粒物传感器(2)安装在第一腔室(4)内，甲醛传感器(3)安装在第二腔室(5)内,第一腔室(4)和第二腔室(5)之间设置有通气管路(6)；第一腔室(4)设置有进气口(7)，颗粒物传感器(2)位于进气口(7)的轴线上，颗粒物传感器(2)的外侧设置有旋转环(8)，旋转环(8)上设置有导流环(9)，进气口(7)的侧壁上设置有导流管(10)，导流管(10)的出口位于导流环(9)的侧面，导流环(9)包括顶环(11)和底环(12)，顶环(11)和底环(12)之间均匀设置有叶片(13)；第二腔室(4)设置有出气口(14)，甲醛传感器(3)固定在出气口(14)的顶部，甲醛传感器(3)位于出气口(14)的轴线上，甲醛传感器(3)的外侧设置有安装罩(15)，安装罩(15)通过安装板(18)固定在出气口(14)上，安装罩(15)的底部设置有第一开口(16)，安装罩(15)的侧壁设置有若干个第二开口(17)，安装板(18)上设置有第三开口(19)，第一开口(16)的底部设置有导流筒(20)，导流筒(20)上均匀设置有若干个条状导流孔(21)。2.根据权利要求1所述的改进的有害气体检测设备，其特征在于：所述叶片(13)上设置有滑槽(22)，滑槽(22)内滑动设置有滑块(23)，滑块(23)与顶环(11)之间连接有扭簧(24)，扭簧(24)上固定有副叶片(25)。3.根据权利要求2所述的改进的有害气体检测设备，其特征在于：所述底环(12)上均匀设置有若干个弧形凸起部(26)，弧形凸起部(26)位于两个相连的叶片(13)之间，弧形凸起部(26)的侧壁设置有环形凹槽(45)，弧形凸起部(26)的顶部与环形凹槽(45)之间设置有若干个通孔(27)。4.根据权利要求3所述的改进的有害气体检测设备，其特征在于：所述通气管路(6)的进气端位于导流环(9)的正下方，通气管路(6)的出气端位于第二腔室(5)底面的中心，通气管路(6)内设置有粉尘过滤器(28)。5.根据权利要求4所述的改进的有害气体检测设备，其特征在于：所述粉尘过滤器(28)包括外壳(29)，外壳(29)内设置有第一HEPA滤芯(30)，外壳(29)内设置有旁路管(31)，旁路管(31)的进口位于外壳(29)的侧壁，旁路管(31)的出口位于第一HEPA滤芯(30)的顶部，第一HEPA滤芯(30)的底部设置有第二HEPA滤芯(32)。6.根据权利要求5所述的改进的有害气体检测设备，其特征在于：所述第三开口(19)的顶面宽度小于第三开口的底面宽度，安装板(18)的外侧固定有弧形折流板(33)。7.根据权利要求6所述的改进的有害气体检测设备，其特征在于：所述导流筒(20)为单叶双曲面形状，其曲面方程为，条状导流孔(21)与导流筒(20)轴线的夹角为16°23′。8.根据权利要求7所述的改进的有害气体检测设备，其特征在于：所述导流筒(20)通过弹簧体(34)连接在第一开口(16)上，导流筒(20)的下沿随着弹簧体(34)的弹性形变选择性的位于气口(14)的内侧或外侧。2CN105758997A说明书1/4页一种改进的有害气体检测设备技术领域
