感测电路及具有该感测电路的有机发光二极管显示装置.pdf

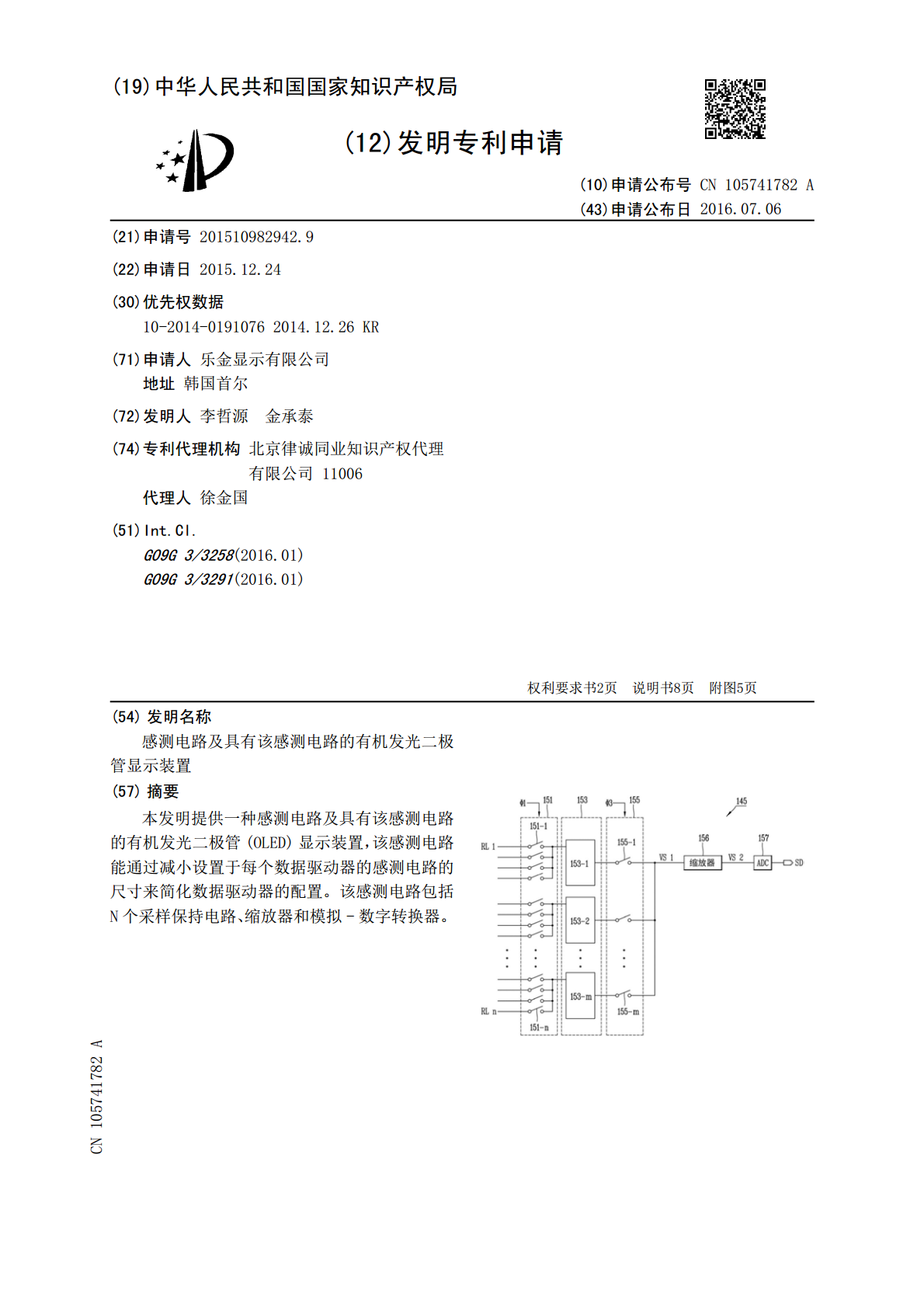

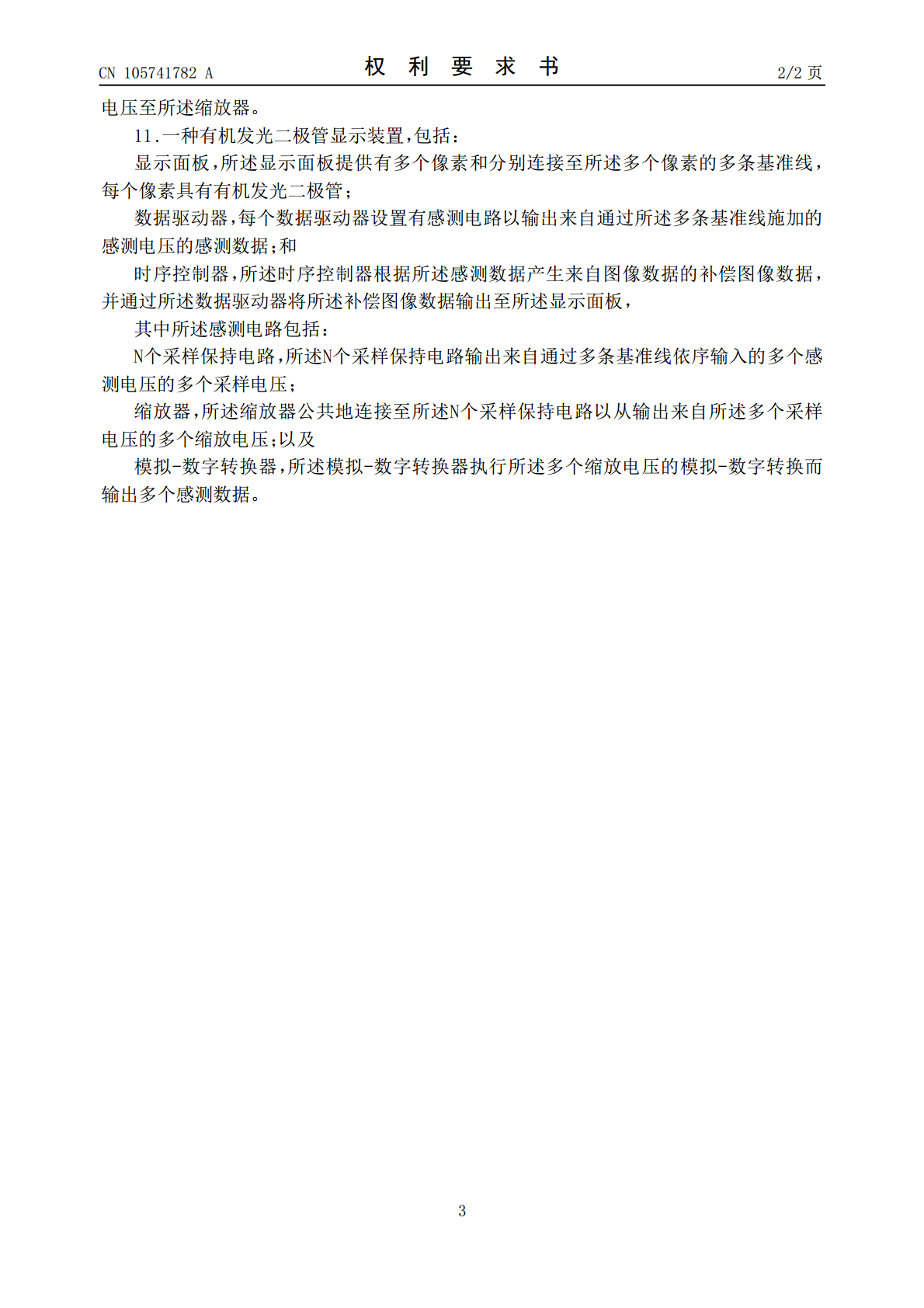

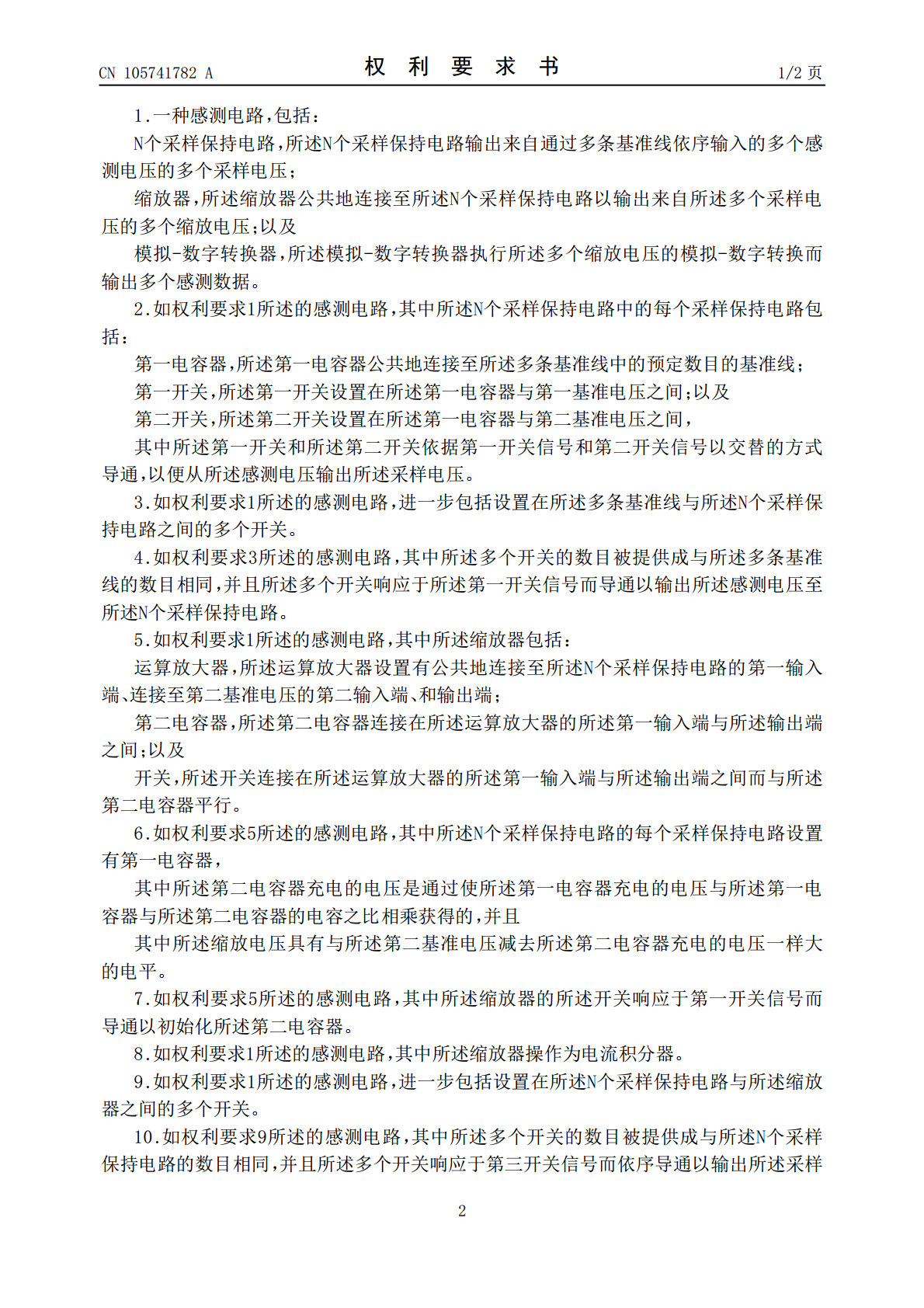

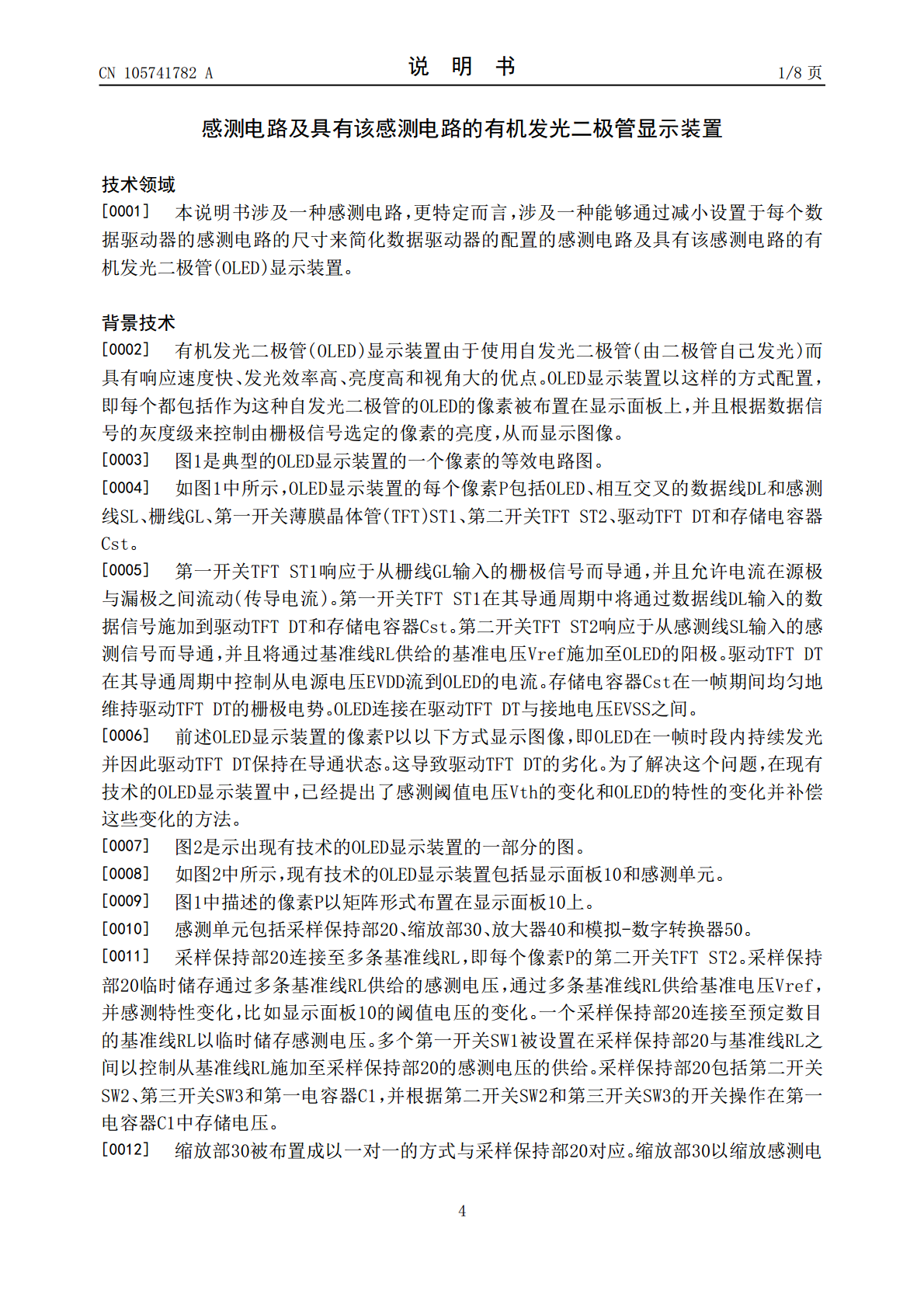

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105741782A(43)申请公布日2016.07.06(21)申请号201510982942.9(22)申请日2015.12.24(30)优先权数据10-2014-01910762014.12.26KR(71)申请人乐金显示有限公司地址韩国首尔(72)发明人李哲源金承泰(74)专利代理机构北京律诚同业知识产权代理有限公司11006代理人徐金国(51)Int.Cl.G09G3/3258(2016.01)G09G3/3291(2016.01)权利要求书2页说明书8页附图5页(54)发明名称感测电路及具有该感测电路的有机发光二极管显示装置(57)摘要本发明提供一种感测电路及具有该感测电路的有机发光二极管(OLED)显示装置，该感测电路能通过减小设置于每个数据驱动器的感测电路的尺寸来简化数据驱动器的配置。该感测电路包括N个采样保持电路、缩放器和模拟-数字转换器。CN105741782ACN105741782A权利要求书1/2页1.一种感测电路，包括：N个采样保持电路，所述N个采样保持电路输出来自通过多条基准线依序输入的多个感测电压的多个采样电压；缩放器，所述缩放器公共地连接至所述N个采样保持电路以输出来自所述多个采样电压的多个缩放电压；以及模拟-数字转换器，所述模拟-数字转换器执行所述多个缩放电压的模拟-数字转换而输出多个感测数据。2.如权利要求1所述的感测电路，其中所述N个采样保持电路中的每个采样保持电路包括：第一电容器，所述第一电容器公共地连接至所述多条基准线中的预定数目的基准线；第一开关，所述第一开关设置在所述第一电容器与第一基准电压之间；以及第二开关，所述第二开关设置在所述第一电容器与第二基准电压之间，其中所述第一开关和所述第二开关依据第一开关信号和第二开关信号以交替的方式导通，以便从所述感测电压输出所述采样电压。3.如权利要求1所述的感测电路，进一步包括设置在所述多条基准线与所述N个采样保持电路之间的多个开关。4.如权利要求3所述的感测电路，其中所述多个开关的数目被提供成与所述多条基准线的数目相同，并且所述多个开关响应于所述第一开关信号而导通以输出所述感测电压至所述N个采样保持电路。5.如权利要求1所述的感测电路，其中所述缩放器包括：运算放大器，所述运算放大器设置有公共地连接至所述N个采样保持电路的第一输入端、连接至第二基准电压的第二输入端、和输出端；第二电容器，所述第二电容器连接在所述运算放大器的所述第一输入端与所述输出端之间；以及开关，所述开关连接在所述运算放大器的所述第一输入端与所述输出端之间而与所述第二电容器平行。6.如权利要求5所述的感测电路，其中所述N个采样保持电路的每个采样保持电路设置有第一电容器，其中所述第二电容器充电的电压是通过使所述第一电容器充电的电压与所述第一电容器与所述第二电容器的电容之比相乘获得的，并且其中所述缩放电压具有与所述第二基准电压减去所述第二电容器充电的电压一样大的电平。7.如权利要求5所述的感测电路，其中所述缩放器的所述开关响应于第一开关信号而导通以初始化所述第二电容器。8.如权利要求1所述的感测电路，其中所述缩放器操作为电流积分器。9.如权利要求1所述的感测电路，进一步包括设置在所述N个采样保持电路与所述缩放器之间的多个开关。10.如权利要求9所述的感测电路，其中所述多个开关的数目被提供成与所述N个采样保持电路的数目相同，并且所述多个开关响应于第三开关信号而依序导通以输出所述采样2CN105741782A权利要求书2/2页电压至所述缩放器。11.一种有机发光二极管显示装置，包括：显示面板，所述显示面板提供有多个像素和分别连接至所述多个像素的多条基准线，每个像素具有有机发光二极管；数据驱动器，每个数据驱动器设置有感测电路以输出来自通过所述多条基准线施加的感测电压的感测数据；和时序控制器，所述时序控制器根据所述感测数据产生来自图像数据的补偿图像数据，并通过所述数据驱动器将所述补偿图像数据输出至所述显示面板，其中所述感测电路包括：N个采样保持电路，所述N个采样保持电路输出来自通过多条基准线依序输入的多个感测电压的多个采样电压；缩放器，所述缩放器公共地连接至所述N个采样保持电路以从输出来自所述多个采样电压的多个缩放电压；以及模拟-数字转换器，所述模拟-数字转换器执行所述多个缩放电压的模拟-数字转换而输出多个感测数据。3CN105741782A说明书1/8页感测电路及具有该感测电路的有机发光二极管显示装置技术领域[0001]本说明书涉及一种感测电路，更特定而言，涉及一种能够通过减小设置于每个数据驱动器的感测电路的尺寸来简化数据驱动器的配置的感测电路及具有该感测电路的有机发光二极管(OLED)显示装置。背景技术[00
