难点详解河南郑州桐柏一中物理北师大版八年级（下册）常见的光学仪器专项测评试题（含详细解析）.docx

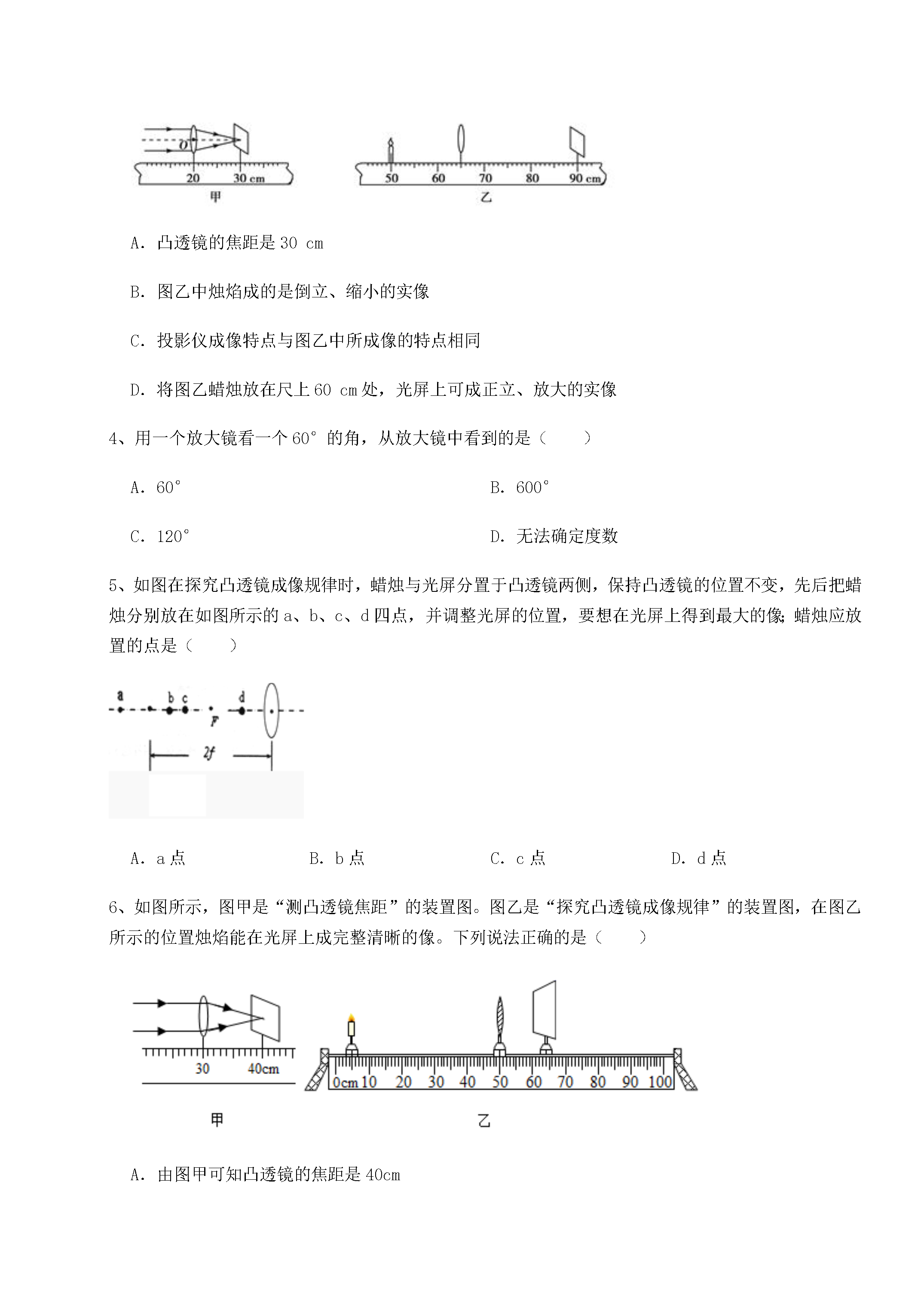

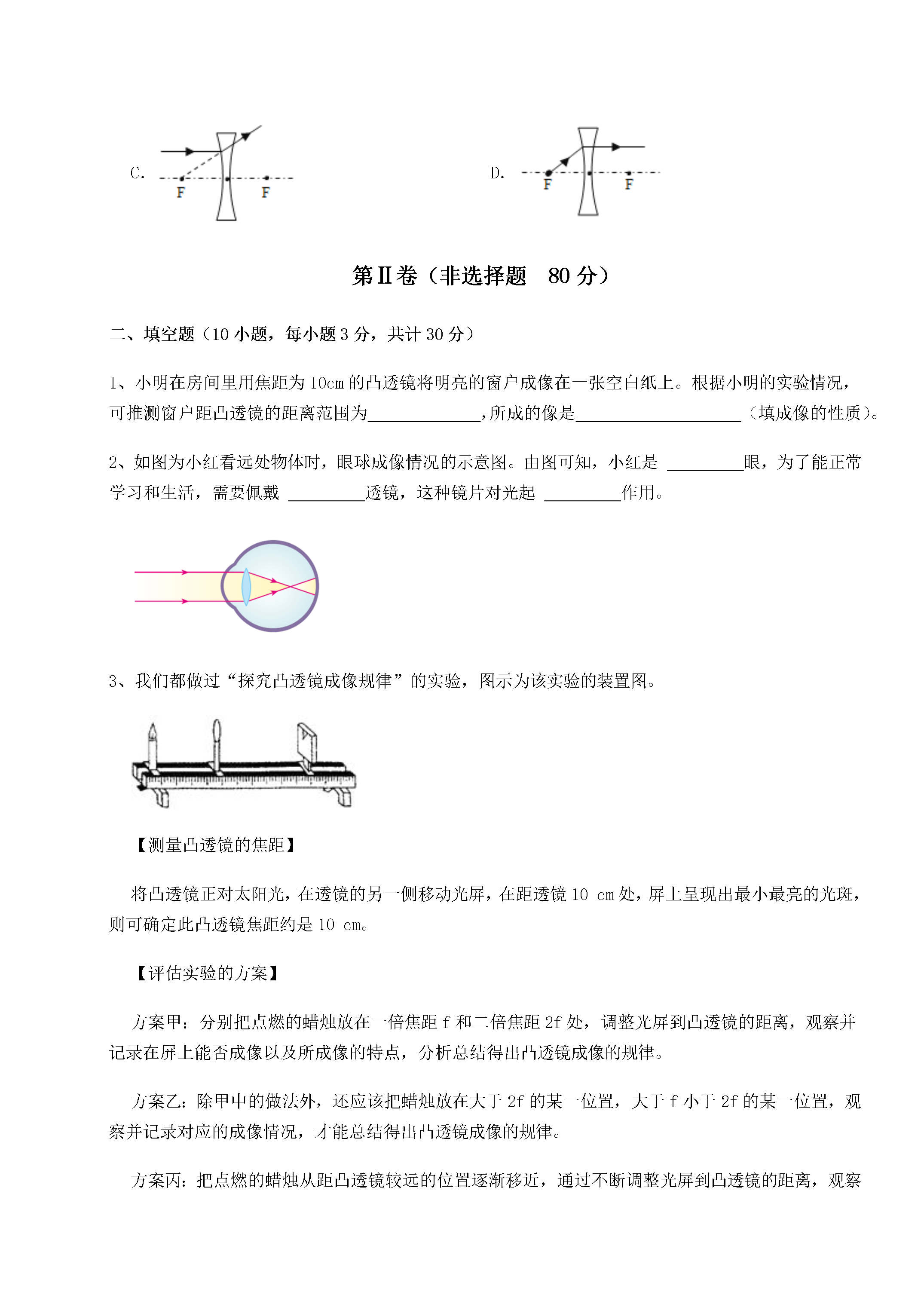

河南郑州桐柏一中物理北师大版八年级（下册）常见的光学仪器专项测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分满分100分考试时间90分钟2、答卷前考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置如需改动先划掉原来的答案然后再写上新的答案；不准使用涂改液、胶带纸、修正带不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题每小题2分共计20分）1、小明同学在做凸透镜成像规律的实验中光屏上得到烛焰清晰的像同组的小华不小心将手指尖触摸到凸透镜这时光屏上（）A．出现手指的实像B．出现手指的影子C．烛焰的像变得不完整D．烛焰的像完整但变暗2、下列关于显微镜与望远镜的说法正确的是（）①所有的望远镜都是由两个凸透镜制成的②天文望远镜物镜的口径比较大③我们在学生实验室用显微镜看细胞是通过两次放大而实现的④望远镜是将远处物体放大了使人才看得见的．A．①③B．②③C．①②D．③④3、用图甲所示的装置测出凸透镜的焦距并“探究凸透镜成像规律”当蜡烛、凸透镜、光屏位置如图乙时在光屏上可成清晰的像下列说法正确的是（）A．凸透镜的焦距是30cmB．图乙中烛焰成的是倒立、缩小的实像C．投影仪成像特点与图乙中所成像的特点相同D．将图乙蜡烛放在尺上60cm处光屏上可成正立、放大的实像4、用一个放大镜看一个60°的角从放大镜中看到的是（）A．60°B．600°C．120°D．无法确定度数5、如图在探究凸透镜成像规律时蜡烛与光屏分置于凸透镜两侧保持凸透镜的位置不变先后把蜡烛分别放在如图所示的a、b、c、d四点并调整光屏的位置要想在光屏上得到最大的像；蜡烛应放置的点是（）A．a点B．b点C．c点D．d点6、如图所示图甲是“测凸透镜焦距”的装置图。图乙是“探究凸透镜成像规律”的装置图在图乙所示的位置烛焰能在光屏上成完整清晰的像。下列说法正确的是（）A．由图甲可知凸透镜的焦距是40cmB．图乙的成像特点与投影仪的成像特点相同C．图乙中若用遮光板挡住凸透镜的上半部分光屏上只出现烛焰下半部分的像D．图乙中若将蜡烛与光屏的位置互换光屏上仍能成清晰的像7、把一个凸透镜对准太阳光在距凸透镜10cm处得到一个最小最亮的光斑若将一物体放在此透镜前15cm处经凸透镜所成的像是（）A．倒立、缩小的实像B．倒立、放大的实像C．正立、放大的虚像D．正立、缩小的虚像8、如图所示有一圆柱体PQ放在凸透镜前图示的位置它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．9、如图是把一副眼镜放在太阳光下在地面上看到的情形.由此可以判断镜片是（）A．凸面镜B．凹面镜C．凸透镜D．凹透镜10、如图F是透镜的焦点其中正确的光路图是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题每小题3分共计30分）1、小明在房间里用焦距为10cm的凸透镜将明亮的窗户成像在一张空白纸上。根据小明的实验情况可推测窗户距凸透镜的距离范围为所成的像是（填成像的性质）。2、如图为小红看远处物体时眼球成像情况的示意图。由图可知小红是眼为了能正常学习和生活需要佩戴透镜这种镜片对光起作用。3、我们都做过“探究凸透镜成像规律”的实验图示为该实验的装置图。【测量凸透镜的焦距】将凸透镜正对太阳光在透镜的另一侧移动光屏在距透镜10cm处屏上呈现出最小最亮的光斑则可确定此凸透镜焦距约是10cm。【评估实验的方案】方案甲：分别把点燃的蜡烛放在一倍焦距f和二倍焦距2f处调整光屏到凸透镜的距离观察并记录在屏上能否成像以及所成像的特点分析总结得出凸透镜成像的规律。方案乙：除甲中的做法外还应该把蜡烛放在大于2f的某一位置大于f小于2f的某一位置观察并记录对应的成像情况才能总结得出凸透镜成像的规律。方案丙：把点燃的蜡烛从距凸透镜较远的位置逐渐移近通过不断调整光屏到凸透镜的距离观察并记录在屏上能否成像以及所成像的特点包括观察所成像随蜡烛位置变化而变化的趋势尤其是在f和2f处所成像的情况从而总结得出凸透镜成像的规律。（1）以上三种方案中哪些是科学合理的：（选填“甲”、“乙”或“丙”）。（2）【解决实验中问题】a.小莉同学做实验时发现烛焰在光屏上的像偏高如装置图所示若要使烛焰成像在光屏中心只调节烛焰应将烛焰向（选填“上”或“下”）调节。b.小丽同学做实验时发现无论怎样调节光屏的位置都不能在光屏上呈现清晰的像。请你写出两种可能的原因：①
