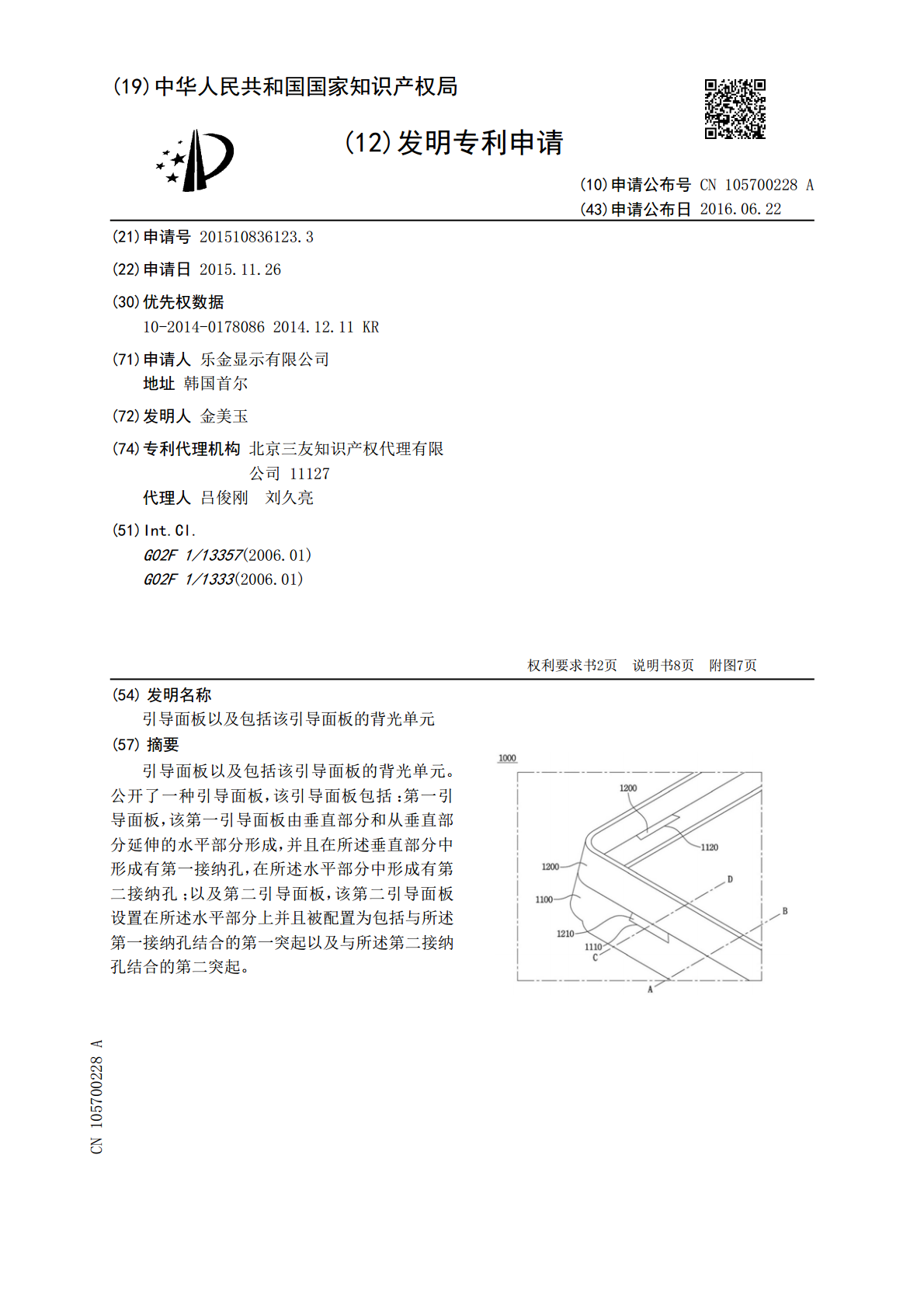

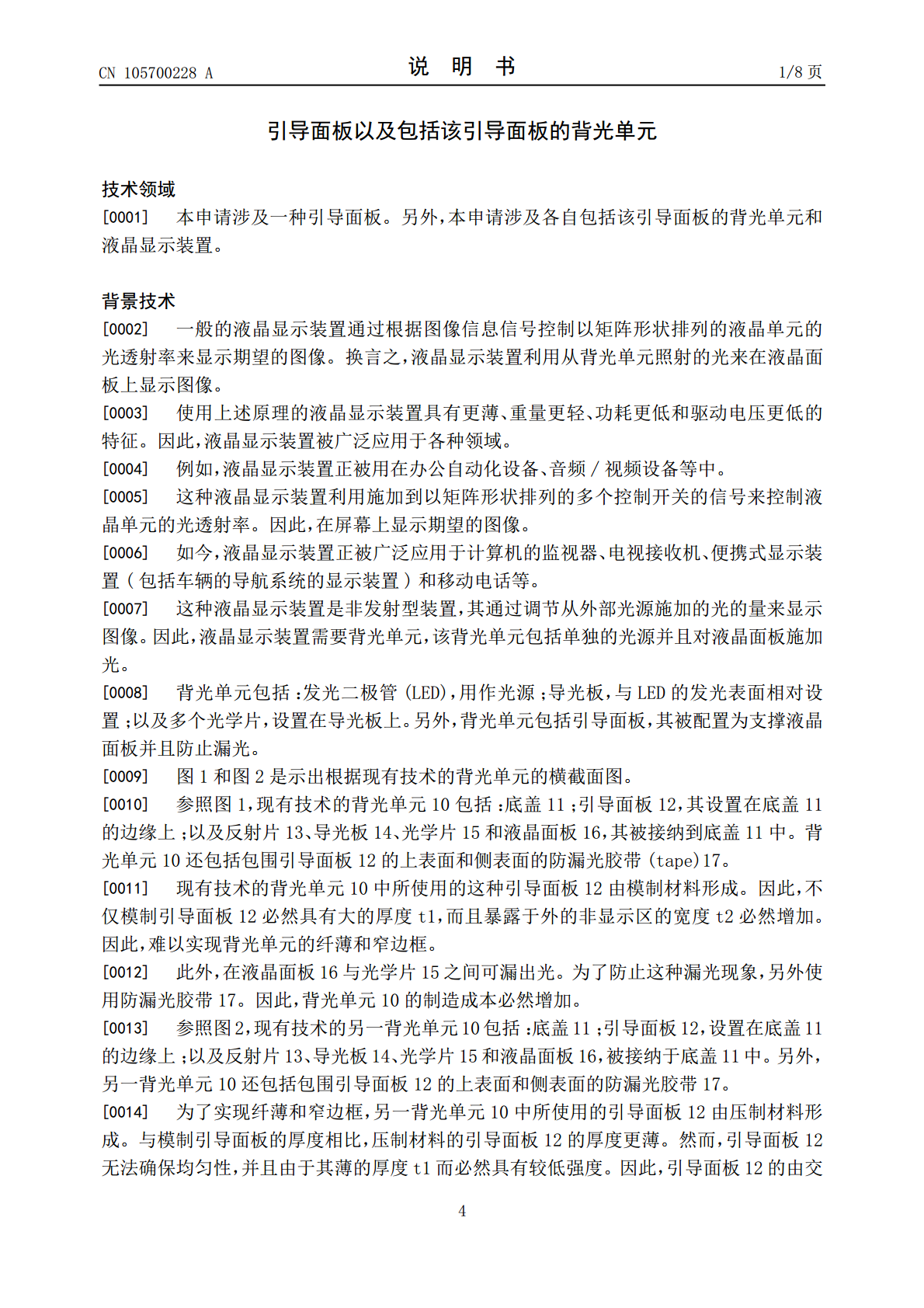

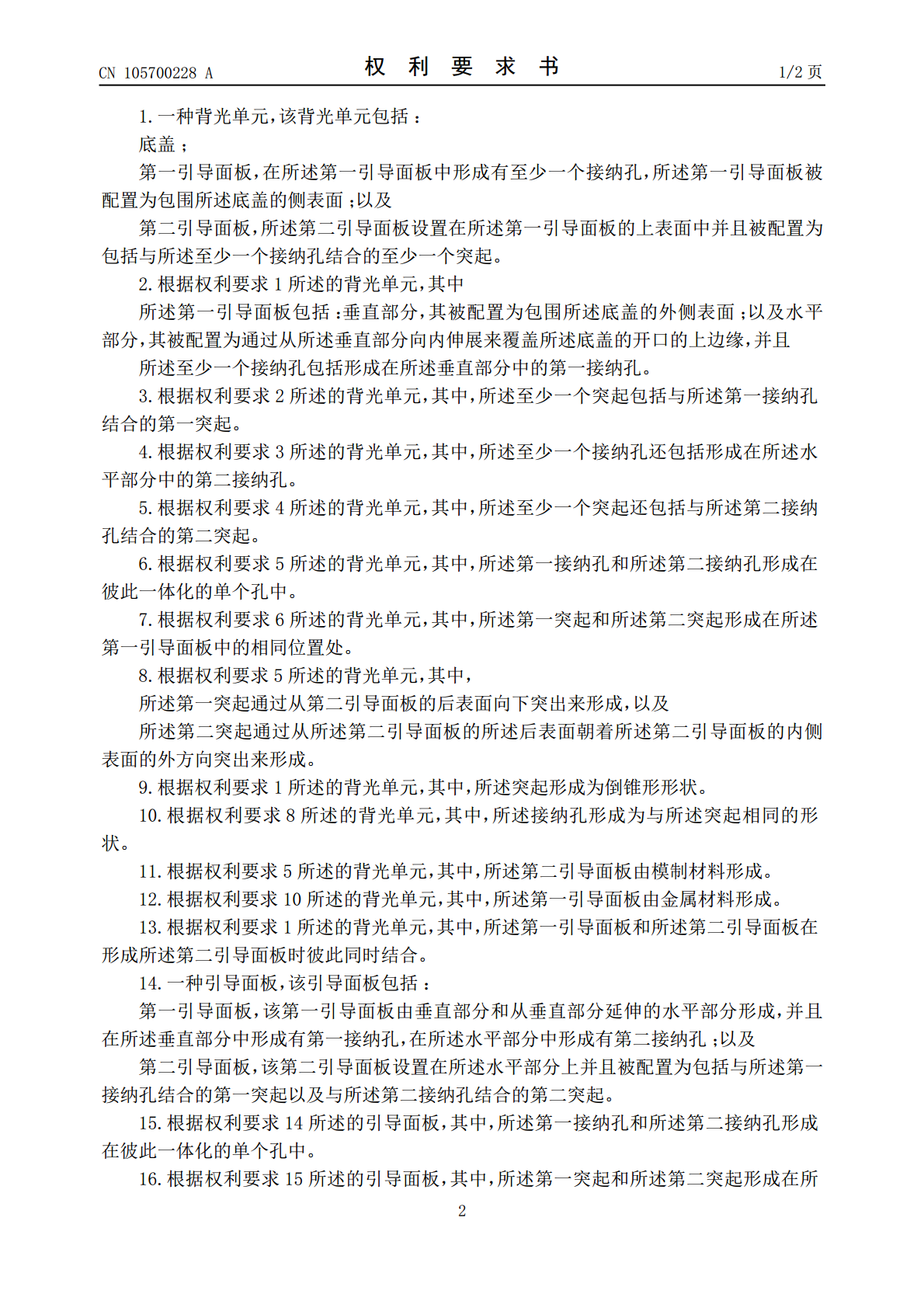

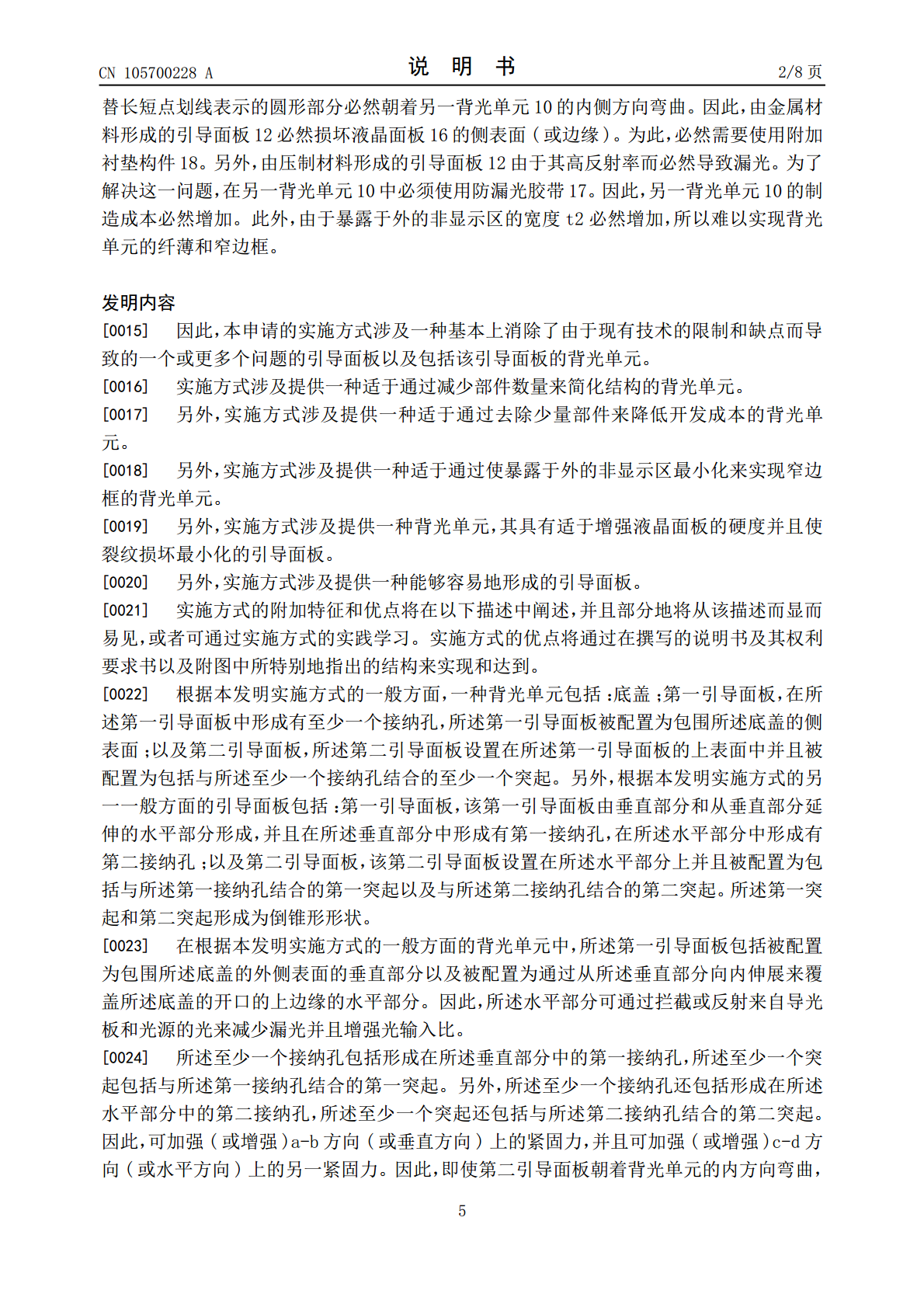

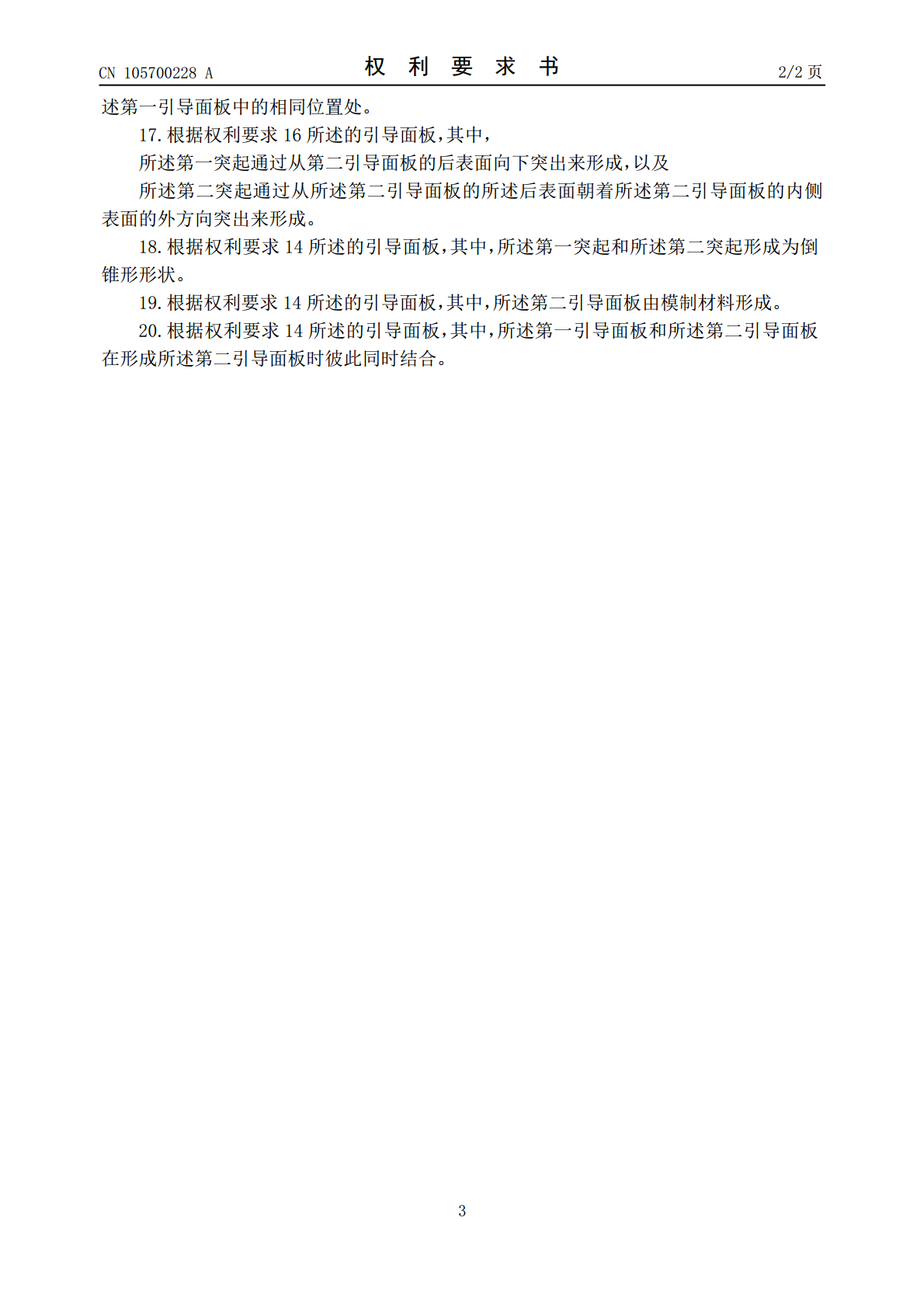

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105700228A(43)申请公布日2016.06.22(21)申请号201510836123.3(22)申请日2015.11.26(30)优先权数据10-2014-01780862014.12.11KR(71)申请人乐金显示有限公司地址韩国首尔(72)发明人金美玉(74)专利代理机构北京三友知识产权代理有限公司11127代理人吕俊刚刘久亮(51)Int.Cl.G02F1/13357(2006.01)G02F1/1333(2006.01)权利要求书2页说明书8页附图7页(54)发明名称引导面板以及包括该引导面板的背光单元(57)摘要引导面板以及包括该引导面板的背光单元。公开了一种引导面板，该引导面板包括：第一引导面板，该第一引导面板由垂直部分和从垂直部分延伸的水平部分形成，并且在所述垂直部分中形成有第一接纳孔，在所述水平部分中形成有第二接纳孔；以及第二引导面板，该第二引导面板设置在所述水平部分上并且被配置为包括与所述第一接纳孔结合的第一突起以及与所述第二接纳孔结合的第二突起。CN105700228ACN105700228A权利要求书1/2页1.一种背光单元，该背光单元包括：底盖；第一引导面板，在所述第一引导面板中形成有至少一个接纳孔，所述第一引导面板被配置为包围所述底盖的侧表面；以及第二引导面板，所述第二引导面板设置在所述第一引导面板的上表面中并且被配置为包括与所述至少一个接纳孔结合的至少一个突起。2.根据权利要求1所述的背光单元，其中所述第一引导面板包括：垂直部分，其被配置为包围所述底盖的外侧表面；以及水平部分，其被配置为通过从所述垂直部分向内伸展来覆盖所述底盖的开口的上边缘，并且所述至少一个接纳孔包括形成在所述垂直部分中的第一接纳孔。3.根据权利要求2所述的背光单元，其中，所述至少一个突起包括与所述第一接纳孔结合的第一突起。4.根据权利要求3所述的背光单元，其中，所述至少一个接纳孔还包括形成在所述水平部分中的第二接纳孔。5.根据权利要求4所述的背光单元，其中，所述至少一个突起还包括与所述第二接纳孔结合的第二突起。6.根据权利要求5所述的背光单元，其中，所述第一接纳孔和所述第二接纳孔形成在彼此一体化的单个孔中。7.根据权利要求6所述的背光单元，其中，所述第一突起和所述第二突起形成在所述第一引导面板中的相同位置处。8.根据权利要求5所述的背光单元，其中，所述第一突起通过从第二引导面板的后表面向下突出来形成，以及所述第二突起通过从所述第二引导面板的所述后表面朝着所述第二引导面板的内侧表面的外方向突出来形成。9.根据权利要求1所述的背光单元，其中，所述突起形成为倒锥形形状。10.根据权利要求8所述的背光单元，其中，所述接纳孔形成为与所述突起相同的形状。11.根据权利要求5所述的背光单元，其中，所述第二引导面板由模制材料形成。12.根据权利要求10所述的背光单元，其中，所述第一引导面板由金属材料形成。13.根据权利要求1所述的背光单元，其中，所述第一引导面板和所述第二引导面板在形成所述第二引导面板时彼此同时结合。14.一种引导面板，该引导面板包括：第一引导面板，该第一引导面板由垂直部分和从垂直部分延伸的水平部分形成，并且在所述垂直部分中形成有第一接纳孔，在所述水平部分中形成有第二接纳孔；以及第二引导面板，该第二引导面板设置在所述水平部分上并且被配置为包括与所述第一接纳孔结合的第一突起以及与所述第二接纳孔结合的第二突起。15.根据权利要求14所述的引导面板，其中，所述第一接纳孔和所述第二接纳孔形成在彼此一体化的单个孔中。16.根据权利要求15所述的引导面板，其中，所述第一突起和所述第二突起形成在所2CN105700228A权利要求书2/2页述第一引导面板中的相同位置处。17.根据权利要求16所述的引导面板，其中，所述第一突起通过从第二引导面板的后表面向下突出来形成，以及所述第二突起通过从所述第二引导面板的所述后表面朝着所述第二引导面板的内侧表面的外方向突出来形成。18.根据权利要求14所述的引导面板，其中，所述第一突起和所述第二突起形成为倒锥形形状。19.根据权利要求14所述的引导面板，其中，所述第二引导面板由模制材料形成。20.根据权利要求14所述的引导面板，其中，所述第一引导面板和所述第二引导面板在形成所述第二引导面板时彼此同时结合。3CN105700228A说明书1/8页引导面板以及包括该引导面板的背光单元技术领域[0001]本申请涉及一种引导面板。另外，本申请涉及各自包括该引导面板的背光单元和液晶显示装置。背景技术[0002]一般的液晶显示装置通过根据图像信息信号控制以矩阵形状排列的液晶单元的光透射率来显示期望的图像。换言之，液晶显示装置利用从背光
