一种避孕套密封包装过程中空包压套自动检测装置及检测方法.pdf

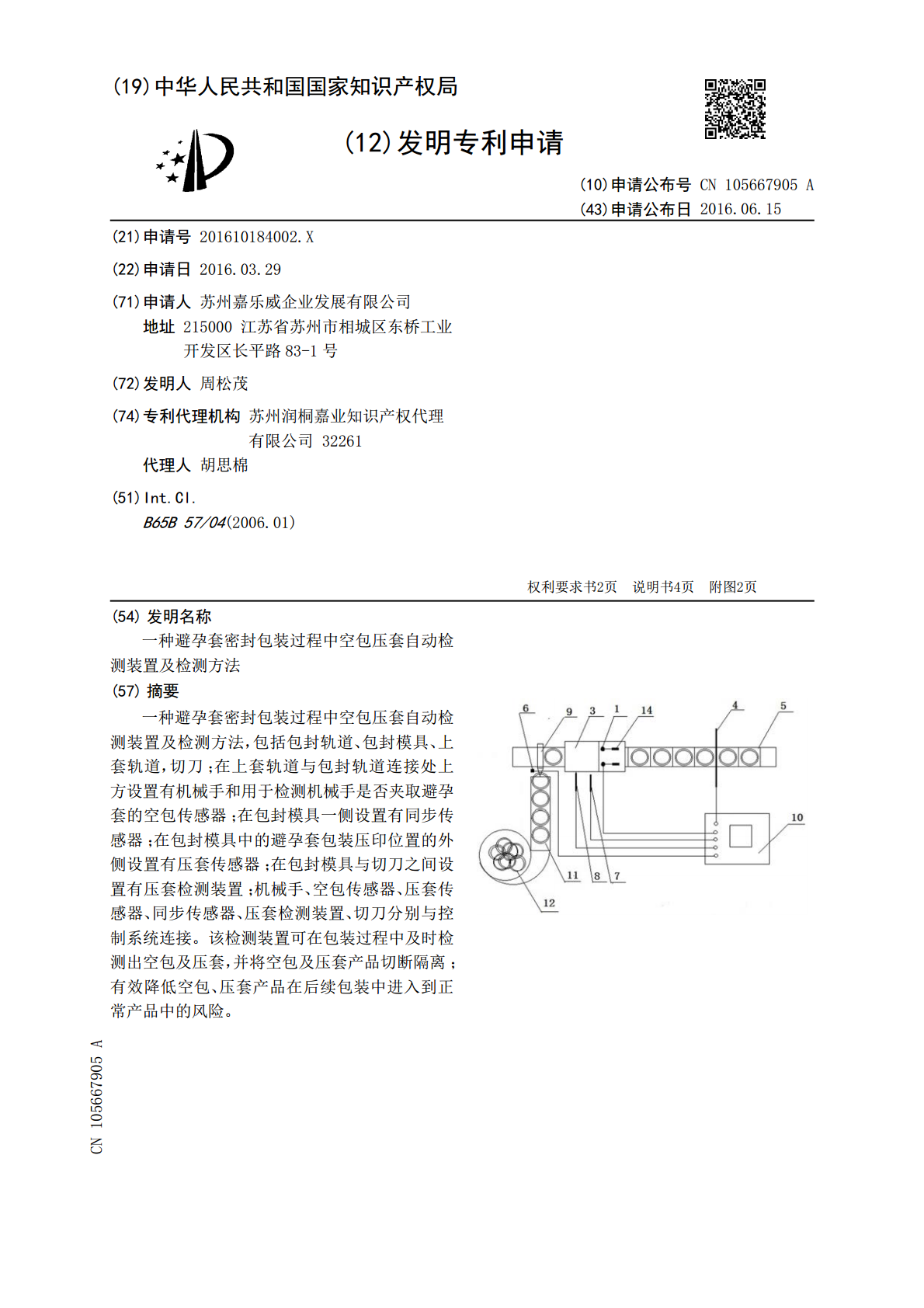

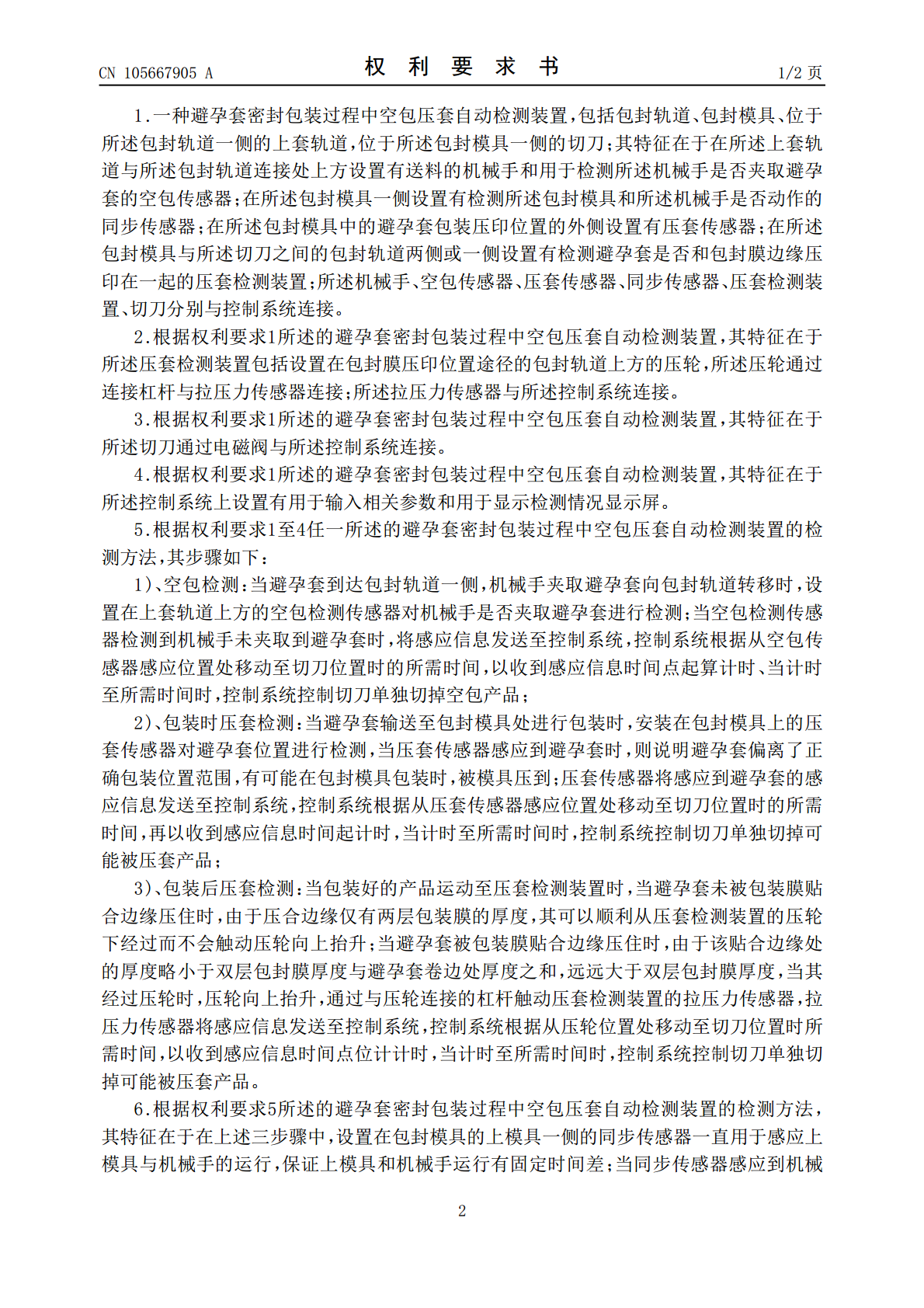

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105667905A(43)申请公布日2016.06.15(21)申请号201610184002.X(22)申请日2016.03.29(71)申请人苏州嘉乐威企业发展有限公司地址215000江苏省苏州市相城区东桥工业开发区长平路83-1号(72)发明人周松茂(74)专利代理机构苏州润桐嘉业知识产权代理有限公司32261代理人胡思棉(51)Int.Cl.B65B57/04(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种避孕套密封包装过程中空包压套自动检测装置及检测方法(57)摘要一种避孕套密封包装过程中空包压套自动检测装置及检测方法，包括包封轨道、包封模具、上套轨道，切刀；在上套轨道与包封轨道连接处上方设置有机械手和用于检测机械手是否夹取避孕套的空包传感器；在包封模具一侧设置有同步传感器；在包封模具中的避孕套包装压印位置的外侧设置有压套传感器；在包封模具与切刀之间设置有压套检测装置；机械手、空包传感器、压套传感器、同步传感器、压套检测装置、切刀分别与控制系统连接。该检测装置可在包装过程中及时检测出空包及压套，并将空包及压套产品切断隔离；有效降低空包、压套产品在后续包装中进入到正常产品中的风险。CN105667905ACN105667905A权利要求书1/2页1.一种避孕套密封包装过程中空包压套自动检测装置，包括包封轨道、包封模具、位于所述包封轨道一侧的上套轨道，位于所述包封模具一侧的切刀；其特征在于在所述上套轨道与所述包封轨道连接处上方设置有送料的机械手和用于检测所述机械手是否夹取避孕套的空包传感器；在所述包封模具一侧设置有检测所述包封模具和所述机械手是否动作的同步传感器；在所述包封模具中的避孕套包装压印位置的外侧设置有压套传感器；在所述包封模具与所述切刀之间的包封轨道两侧或一侧设置有检测避孕套是否和包封膜边缘压印在一起的压套检测装置；所述机械手、空包传感器、压套传感器、同步传感器、压套检测装置、切刀分别与控制系统连接。2.根据权利要求1所述的避孕套密封包装过程中空包压套自动检测装置，其特征在于所述压套检测装置包括设置在包封膜压印位置途径的包封轨道上方的压轮，所述压轮通过连接杠杆与拉压力传感器连接；所述拉压力传感器与所述控制系统连接。3.根据权利要求1所述的避孕套密封包装过程中空包压套自动检测装置，其特征在于所述切刀通过电磁阀与所述控制系统连接。4.根据权利要求1所述的避孕套密封包装过程中空包压套自动检测装置，其特征在于所述控制系统上设置有用于输入相关参数和用于显示检测情况显示屏。5.根据权利要求1至4任一所述的避孕套密封包装过程中空包压套自动检测装置的检测方法，其步骤如下：1)、空包检测：当避孕套到达包封轨道一侧，机械手夹取避孕套向包封轨道转移时，设置在上套轨道上方的空包检测传感器对机械手是否夹取避孕套进行检测；当空包检测传感器检测到机械手未夹取到避孕套时，将感应信息发送至控制系统，控制系统根据从空包传感器感应位置处移动至切刀位置时的所需时间，以收到感应信息时间点起算计时、当计时至所需时间时，控制系统控制切刀单独切掉空包产品；2)、包装时压套检测：当避孕套输送至包封模具处进行包装时，安装在包封模具上的压套传感器对避孕套位置进行检测，当压套传感器感应到避孕套时，则说明避孕套偏离了正确包装位置范围，有可能在包封模具包装时，被模具压到；压套传感器将感应到避孕套的感应信息发送至控制系统，控制系统根据从压套传感器感应位置处移动至切刀位置时的所需时间，再以收到感应信息时间起计时，当计时至所需时间时，控制系统控制切刀单独切掉可能被压套产品；3)、包装后压套检测：当包装好的产品运动至压套检测装置时，当避孕套未被包装膜贴合边缘压住时，由于压合边缘仅有两层包装膜的厚度，其可以顺利从压套检测装置的压轮下经过而不会触动压轮向上抬升；当避孕套被包装膜贴合边缘压住时，由于该贴合边缘处的厚度略小于双层包封膜厚度与避孕套卷边处厚度之和，远远大于双层包封膜厚度，当其经过压轮时，压轮向上抬升，通过与压轮连接的杠杆触动压套检测装置的拉压力传感器，拉压力传感器将感应信息发送至控制系统，控制系统根据从压轮位置处移动至切刀位置时所需时间，以收到感应信息时间点位计计时，当计时至所需时间时，控制系统控制切刀单独切掉可能被压套产品。6.根据权利要求5所述的避孕套密封包装过程中空包压套自动检测装置的检测方法，其特征在于在上述三步骤中，设置在包封模具的上模具一侧的同步传感器一直用于感应上模具与机械手的运行，保证上模具和机械手运行有固定时间差；当同步传感器感应到机械2CN105667905A权利要求书2/2页手和上模具运行时间差不满足固定时间差时，则将感应信息发送给控制系统，控制系统
