用于射流混合器的电磁阀及其控制方法.pdf

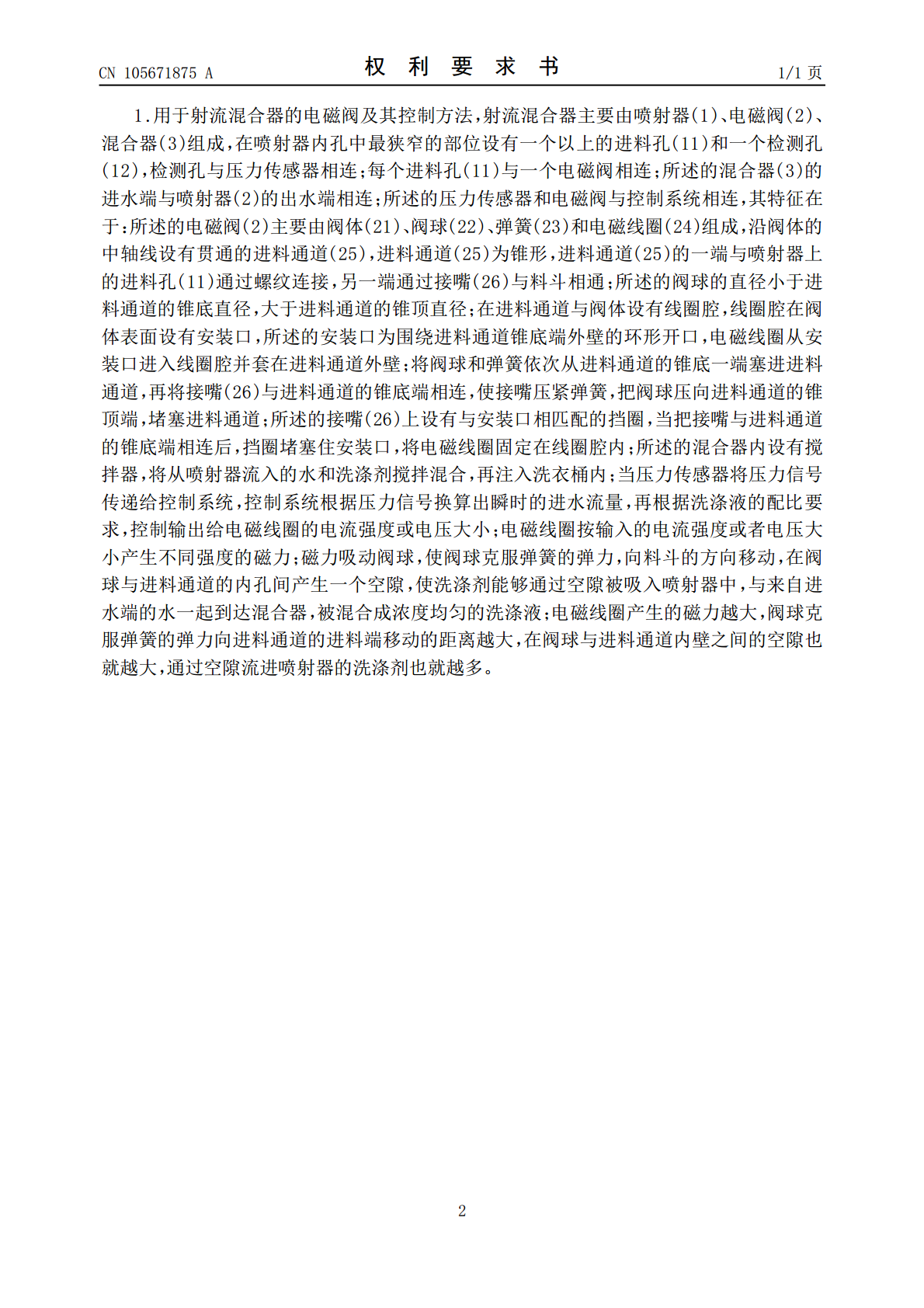

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105671875A(43)申请公布日2016.06.15(21)申请号201610177705.X(22)申请日2013.07.11(62)分案原申请数据201310290615.82013.07.11(71)申请人长乐市丽智产品设计有限公司地址350200福建省福州市长乐市吴航街道西洋中路110号国际明珠707(72)发明人李耀强(74)专利代理机构北京科亿知识产权代理事务所(普通合伙)11350代理人汤东凤(51)Int.Cl.D06F39/02(2006.01)权利要求书1页说明书3页附图5页(54)发明名称用于射流混合器的电磁阀及其控制方法(57)摘要用于射流混合器的电磁阀及其控制方法，射流混合器主要由喷射器、电磁阀、混合器组成。电磁阀能够根据进水量自动控制洗涤剂的输入量，使水与洗涤剂能够在混合器里混合成浓度均匀的洗衣液再注入洗衣桶内。CN105671875ACN105671875A权利要求书1/1页1.用于射流混合器的电磁阀及其控制方法，射流混合器主要由喷射器(1)、电磁阀(2)、混合器(3)组成，在喷射器内孔中最狭窄的部位设有一个以上的进料孔(11)和一个检测孔(12)，检测孔与压力传感器相连；每个进料孔(11)与一个电磁阀相连；所述的混合器(3)的进水端与喷射器(2)的出水端相连；所述的压力传感器和电磁阀与控制系统相连，其特征在于：所述的电磁阀(2)主要由阀体(21)、阀球(22)、弹簧(23)和电磁线圈(24)组成，沿阀体的中轴线设有贯通的进料通道(25)，进料通道(25)为锥形，进料通道(25)的一端与喷射器上的进料孔(11)通过螺纹连接，另一端通过接嘴(26)与料斗相通；所述的阀球的直径小于进料通道的锥底直径，大于进料通道的锥顶直径；在进料通道与阀体设有线圈腔，线圈腔在阀体表面设有安装口，所述的安装口为围绕进料通道锥底端外壁的环形开口，电磁线圈从安装口进入线圈腔并套在进料通道外壁；将阀球和弹簧依次从进料通道的锥底一端塞进进料通道，再将接嘴(26)与进料通道的锥底端相连，使接嘴压紧弹簧，把阀球压向进料通道的锥顶端，堵塞进料通道；所述的接嘴(26)上设有与安装口相匹配的挡圈，当把接嘴与进料通道的锥底端相连后，挡圈堵塞住安装口，将电磁线圈固定在线圈腔内；所述的混合器内设有搅拌器，将从喷射器流入的水和洗涤剂搅拌混合，再注入洗衣桶内；当压力传感器将压力信号传递给控制系统，控制系统根据压力信号换算出瞬时的进水流量，再根据洗涤液的配比要求，控制输出给电磁线圈的电流强度或电压大小；电磁线圈按输入的电流强度或者电压大小产生不同强度的磁力；磁力吸动阀球，使阀球克服弹簧的弹力，向料斗的方向移动，在阀球与进料通道的内孔间产生一个空隙，使洗涤剂能够通过空隙被吸入喷射器中，与来自进水端的水一起到达混合器，被混合成浓度均匀的洗涤液；电磁线圈产生的磁力越大，阀球克服弹簧的弹力向进料通道的进料端移动的距离越大，在阀球与进料通道内壁之间的空隙也就越大，通过空隙流进喷射器的洗涤剂也就越多。2CN105671875A说明书1/3页用于射流混合器的电磁阀及其控制方法技术领域[0001]本发明涉及一种用于洗衣机的洗涤剂与水混合形成浓度均匀的洗衣液的射流混合器用的电磁阀及其控制方法，属于洗衣机的洗涤剂投放技术。背景技术[0002]洗衣服无论采用机洗还是手洗，理想的做法是先制作好浓度合适、均匀的洗涤液，再将要洗的衣物投入搅匀，通过洗涤液的浸泡，运用洗涤剂的张力将污垢与衣物分离开，才能洗干净衣物。[0003]用洗衣机正确的洗衣方法应该是：先开机放水，水放够后投入洗涤剂与水充分混合，再投入衣物浸泡洗涤。[0004]但由于放水需要时间，人们为了省事，通常直接将衣物投入洗衣机的洗衣桶，凭经验投入一定量的洗涤剂，再开始进水洗衣服。由于不是事先做好浓度均匀的洗涤液再放衣物浸泡，导致衣物吸饱水后，洗涤剂就难以融入到衣物的纤维间去了，所以常常出现洗得不够干净的情况，并且，部分衣物由于与高浓度的洗涤剂接触较长时间，甚至出现脱色的现象。[0005]虽然有些具有投放洗涤剂功能的洗衣机，也是在进水过程中将未经稀释的洗涤剂直接投放进洗衣桶。在申请号为200820034740.7的专利中公开了洗衣机洗衣粉自动添加装置，优点是能够自动投放洗衣粉，并克服了洗衣粉结块堵塞的问题，不足是直接将洗衣粉投入洗衣桶，还是不能先制做出浓度合适的洗衣液。[0006]部分全自动洗衣机工作时是全密闭，如果要做好洗涤液再投放衣物就非常困难。[0007]在申请号为201010179091.1的专利中公开了一种用于洗衣机的洗涤剂和消毒剂自动添加装置，优点是做到了相对精确的控制，缺点是洗涤剂是在进水过程中采用阶段性投放，但仍然不能做
