国优工程现场复查报告 (3).docx

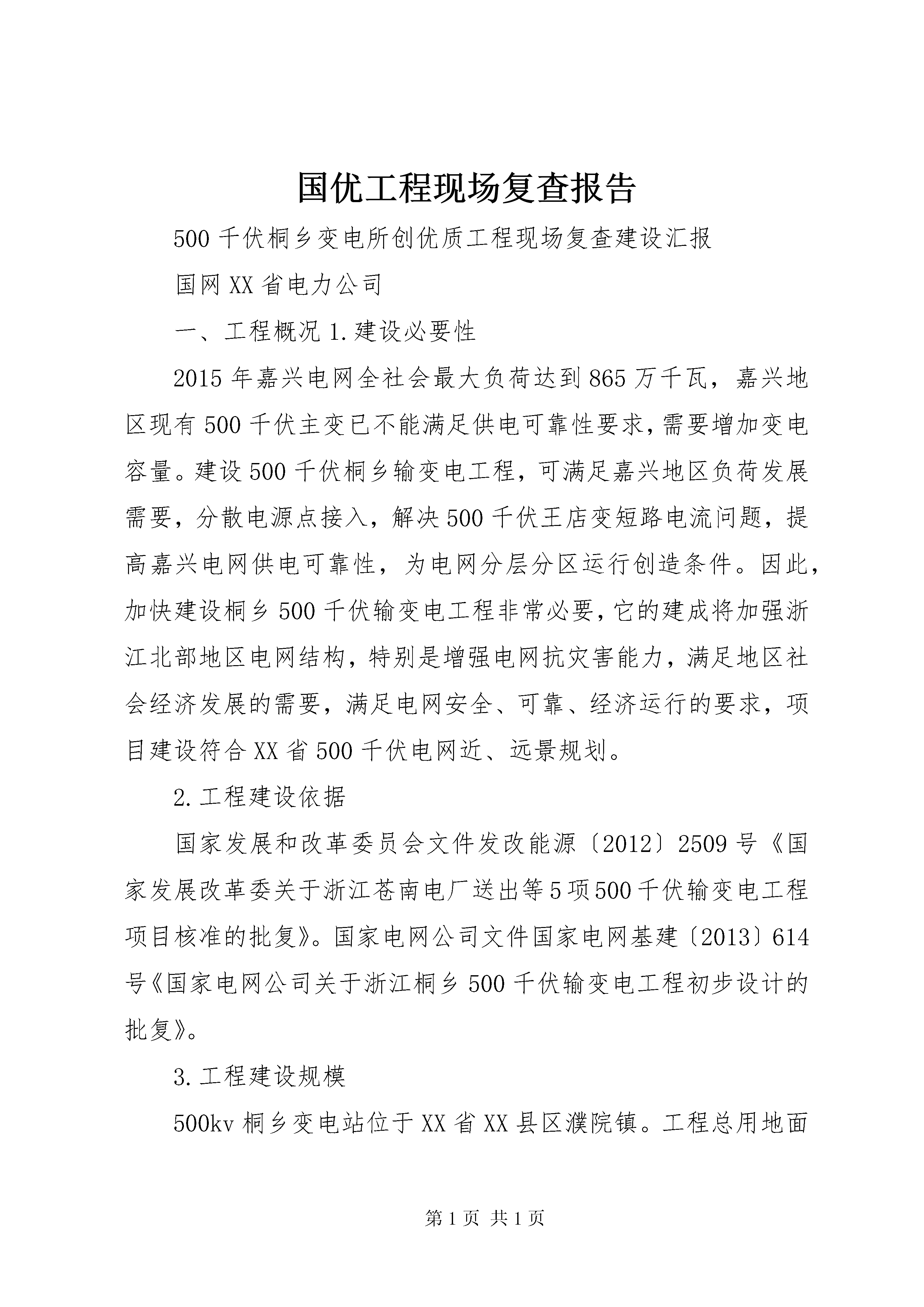

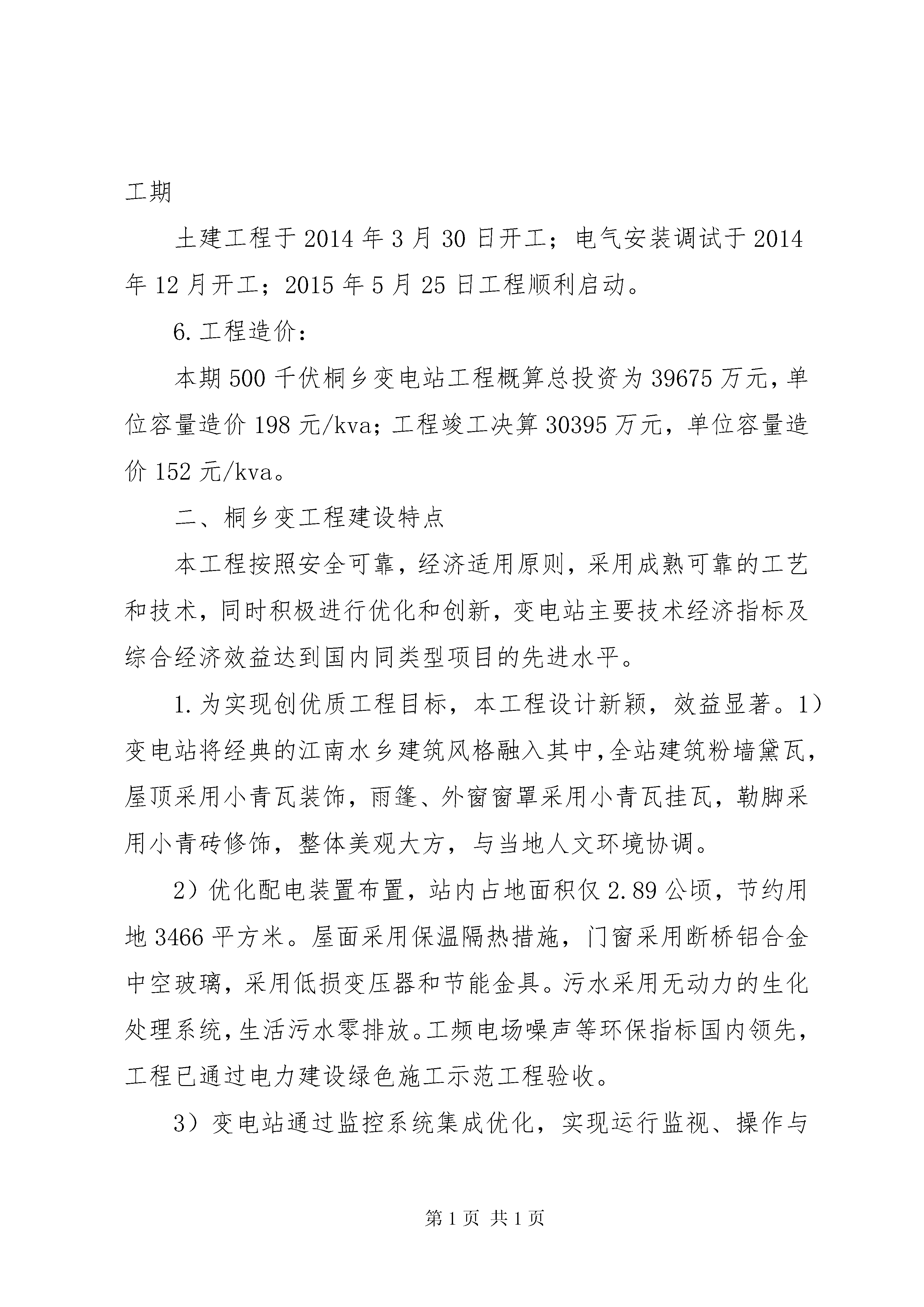

国优工程现场复查报告500千伏桐乡变电所创优质工程现场复查建设汇报国网XX省电力公司一、工程概况1.建设必要性2015年嘉兴电网全社会最大负荷达到865万千瓦，嘉兴地区现有500千伏主变已不能满足供电可靠性要求，需要增加变电容量。建设500千伏桐乡输变电工程，可满足嘉兴地区负荷发展需要，分散电源点接入，解决500千伏王店变短路电流问题，提高嘉兴电网供电可靠性，为电网分层分区运行创造条件。因此，加快建设桐乡500千伏输变电工程非常必要，它的建成将加强浙江北部地区电网结构，特别是增强电网抗灾害能力，满足地区社会经济发展的需要，满足电网安全、可靠、经济运行的要求，项目建设符合XX省500千伏电网近、远景规划。2.工程建设依据国家发展和改革委员会文件发改能源〔2012〕2509号《国家发展改革委关于浙江苍南电厂送出等5项500千伏输变电工程项目核准的批复》。国家电网公司文件国家电网基建〔2013〕614号《国家电网公司关于浙江桐乡500千伏输变电工程初步设计的批复》。3.工程建设规模500kv桐乡变电站位于XX省XX县区濮院镇。工程总用地面积3.18公顷（47.7亩），其中围墙内占地面积为2.89公顷（43.35亩），建筑面积1129平方米。变电站远景安装4组1000mva主变压器，本期2组1000mva主变压器，建设1、X4主变。出线规模：500kv终期出线规模6回，分别至含山2回，汾湖2回，秦山（方家山核电）2回；本期出线6回，按最终规模上齐；220kv终期出线规模14回，本期出线8回。无功补偿终期每台主变按装设4组无功补偿设备考虑；本期X1主变35kv侧装设2组60mvar低压电容器和1组60mvar低压电抗器；X4主变35kv侧装设2组60mvar低压电容器。电气主接线：500kv采用1个半断路器接线，远期6线4变组成5个完整串，本期6线2变组成3个完整串和2个不完整串，共安装13台断路器。220kv远景及本期均按双母线双分段接线考虑，本期安装14台断路器。35kv采用单元制1的单母线接线，主变35kv进线侧不设总回路断路器。4.工程参建单位建设单位：国网XX省电力公司属地管理单位：国网嘉兴供电公司设计单位：中国电力工程顾问集团华东电力设计院有限公司监理单位：浙江电力建设监理有限公司施工单位：XX省送变电工程公司运行单位：国网XX省电力公司检修分公司5.工程建设工期土建工程于2014年3月30日开工；电气安装调试于2014年12月开工；2015年5月25日工程顺利启动。6.工程造价：本期500千伏桐乡变电站工程概算总投资为39675万元，单位容量造价198元/kva；工程竣工决算30395万元，单位容量造价152元/kva。二、桐乡变工程建设特点本工程按照安全可靠，经济适用原则，采用成熟可靠的工艺和技术，同时积极进行优化和创新，变电站主要技术经济指标及综合经济效益达到国内同类型项目的先进水平。1.为实现创优质工程目标，本工程设计新颖，效益显著。1）变电站将经典的江南水乡建筑风格融入其中，全站建筑粉墙黛瓦，屋顶采用小青瓦装饰，雨篷、外窗窗罩采用小青瓦挂瓦，勒脚采用小青砖修饰，整体美观大方，与当地人文环境协调。2）优化配电装置布置，站内占地面积仅2.89公顷，节约用地3466平方米。屋面采用保温隔热措施，门窗采用断桥铝合金中空玻璃，采用低损变压器和节能金具。污水采用无动力的生化处理系统，生活污水零排放。工频电场噪声等环保指标国内领先，工程已通过电力建设绿色施工示范工程验收。3）变电站通过监控系统集成优化，实现运行监视、操作与控制、信息分析与智能告警、运行管理等功能，提高了变电站的自动化水平、安全生产水平、技术管理水平。全站配置智能辅助控制系统，实现视频安全监视、技防、环境监测等系统的智能管理。应用智能一体化电2源系统，实现直流、交流、ups和通信电源的集中供电和统一监控管理，共享直流电源的蓄电池组，简化系统节约投资。4）应用pile7.1桩基设计计算软件对基础沉降进行计算，增强与弱化结合、减沉与增沉结合、局部平衡、整体协调，实现差异沉降、筏板内力和资源消耗的最小化，优化phc管桩布桩、筏板及配筋，极大地节约了工程造价。5）设计采用抽屉式防火隔板电缆支架系统。为解决电缆沟内电力电缆、控制电缆以及双重化线缆防火分隔，设计开发了抽屉式防火隔板及电缆支架系统。可根据需要调整安装数量并沿电缆沟依次拼接，安装拆卸仅需推入或抽出，避免了现场切割与焊接安装，安装后整洁美观，非常有利于电缆安全运行。6）主设备布置选型优化。500kv、220kv配电装置主设备采用技术先进成熟、运行可靠、检修和维护方便、小型化的gis设备，500kvgis结合变电站场地特点按z字型布置断路器，缩减gis占地横向尺寸。7）大范围应用清水工艺设计
