2022EDA常用软件有哪些.docx

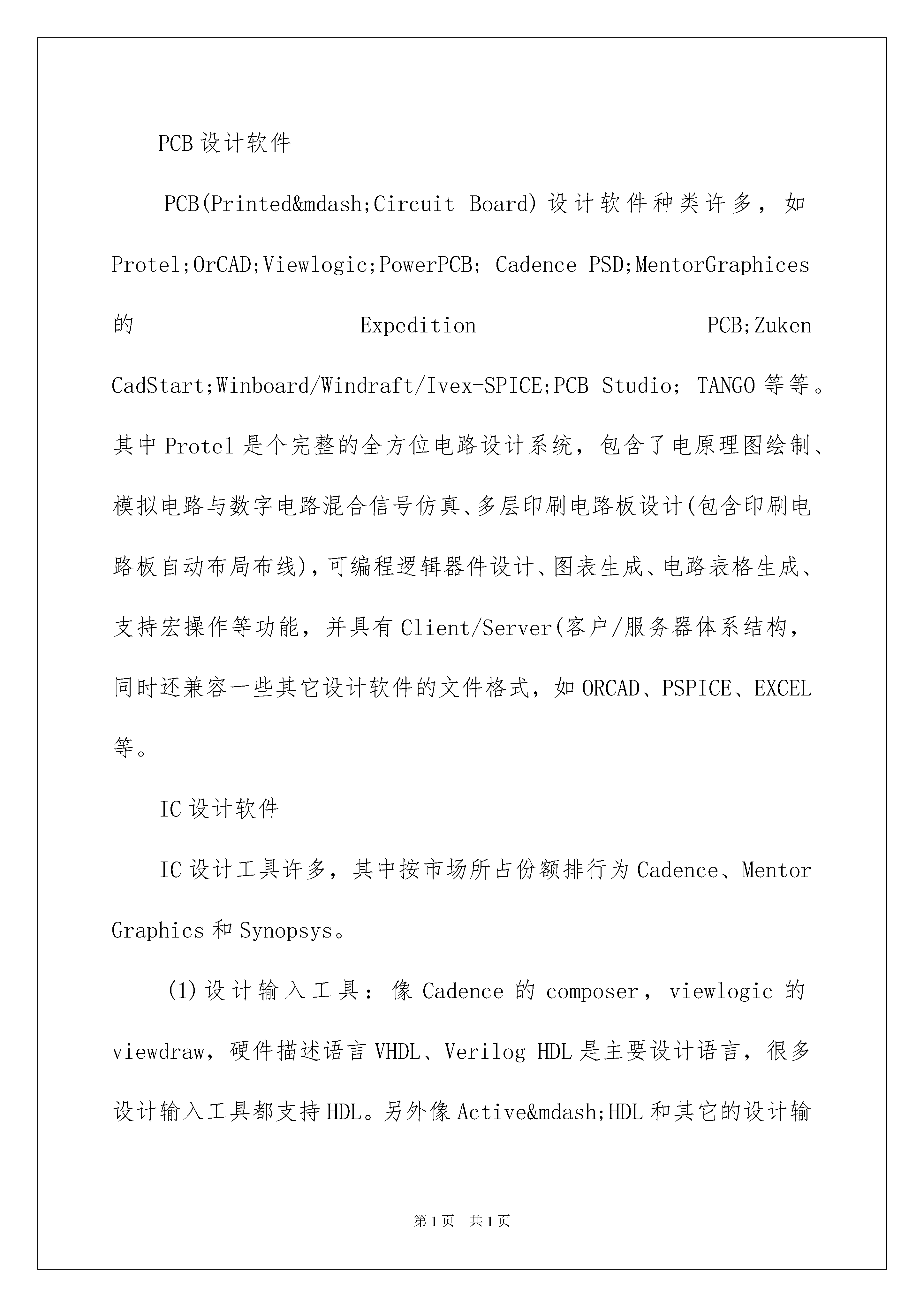

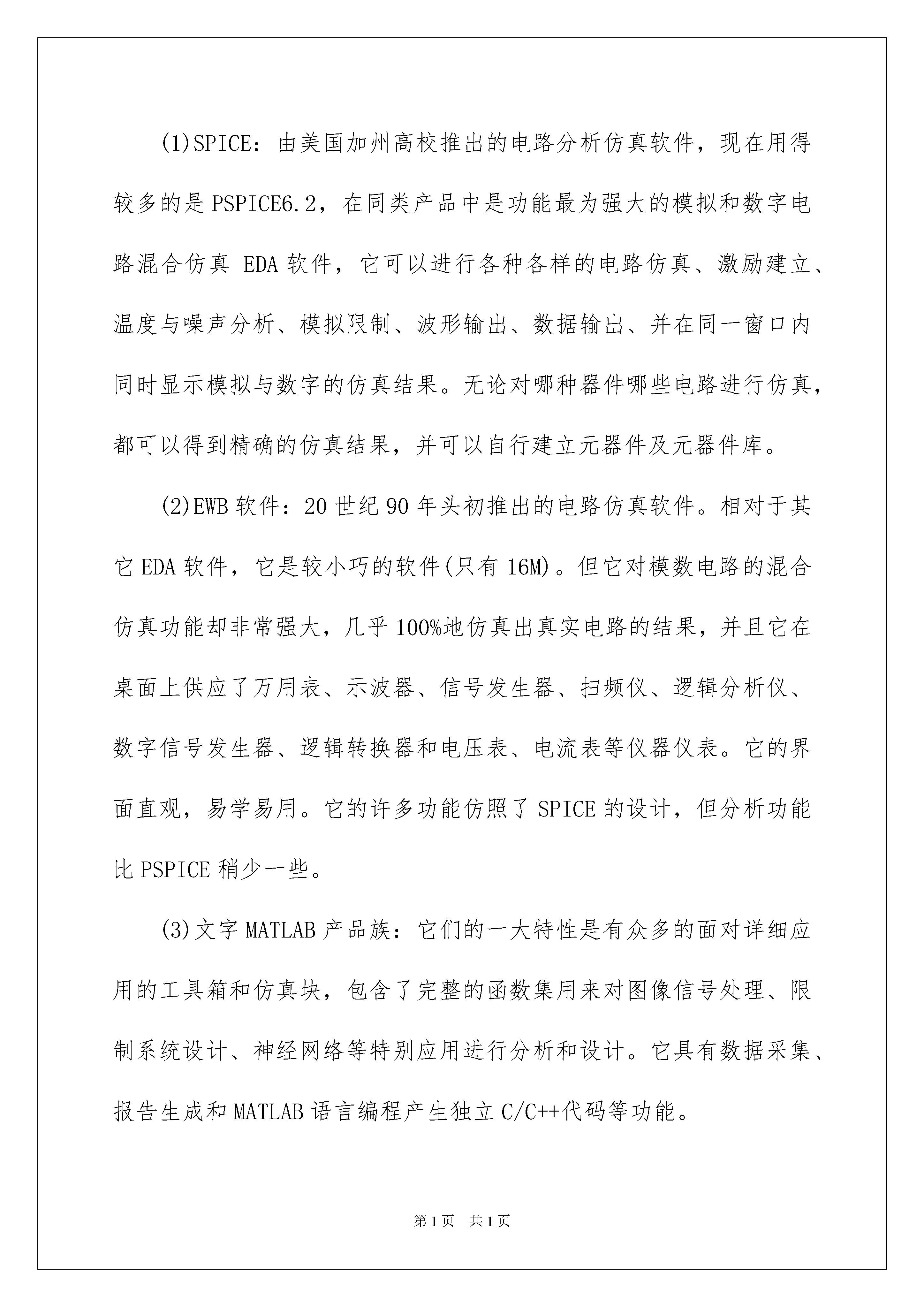

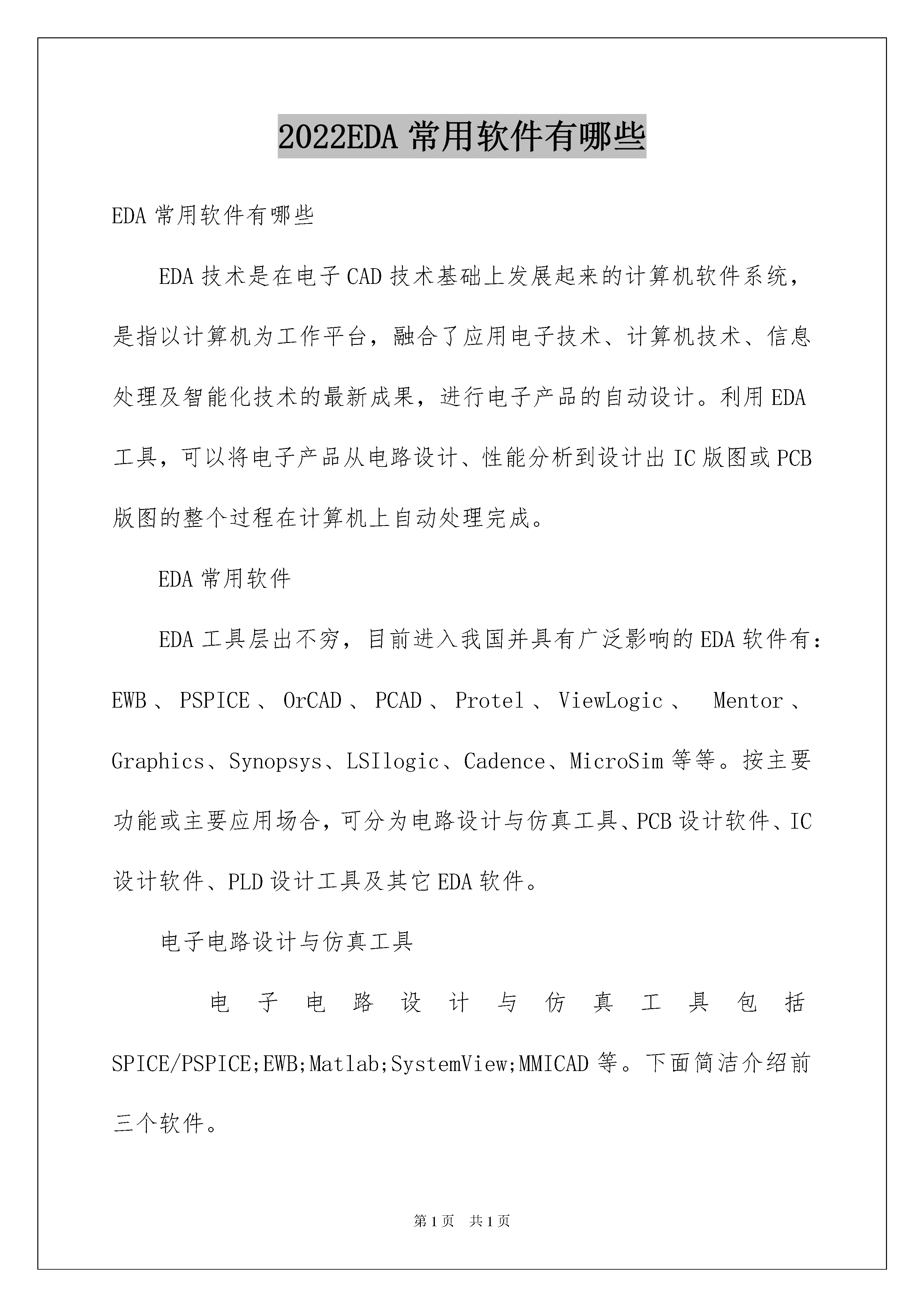

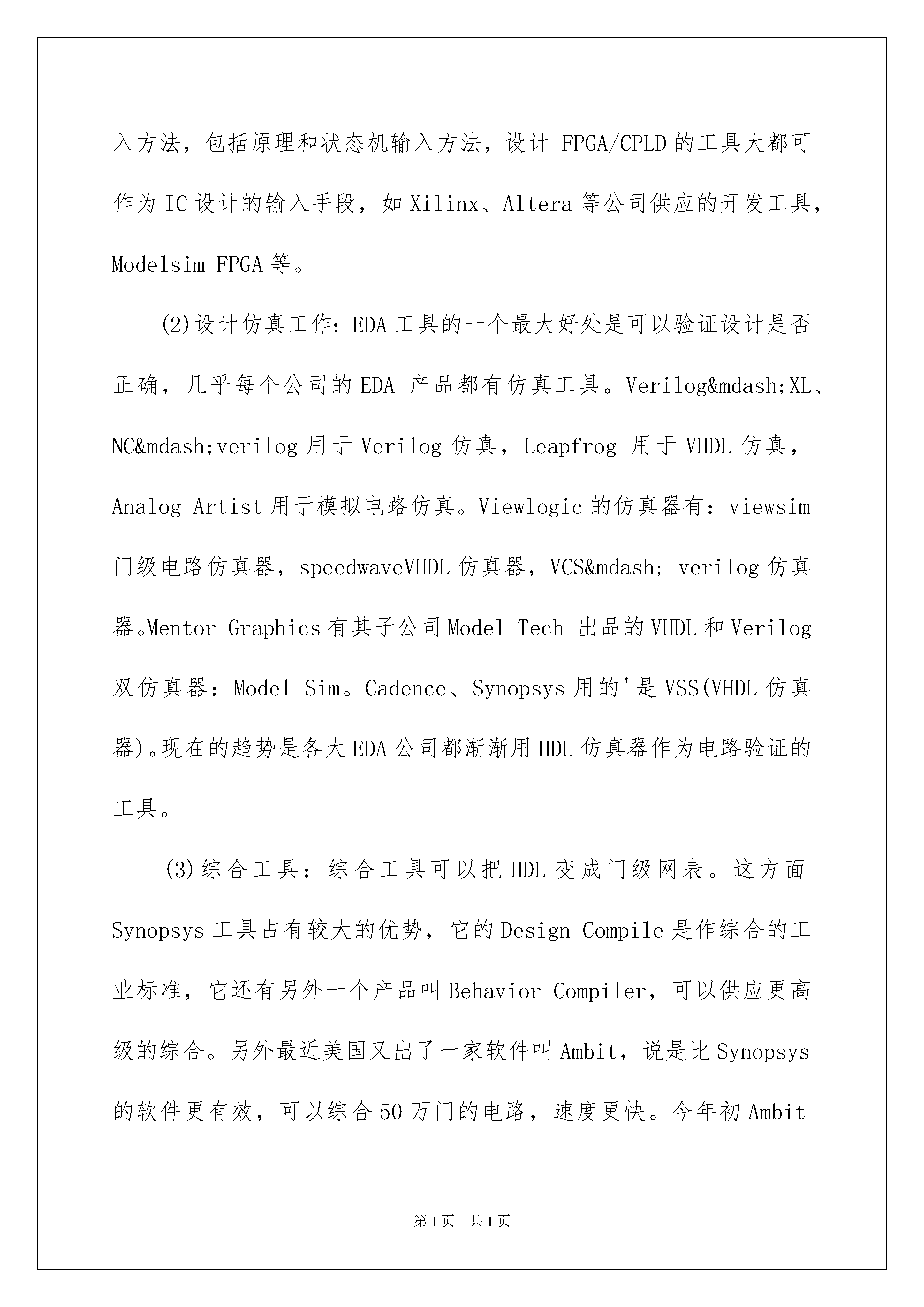

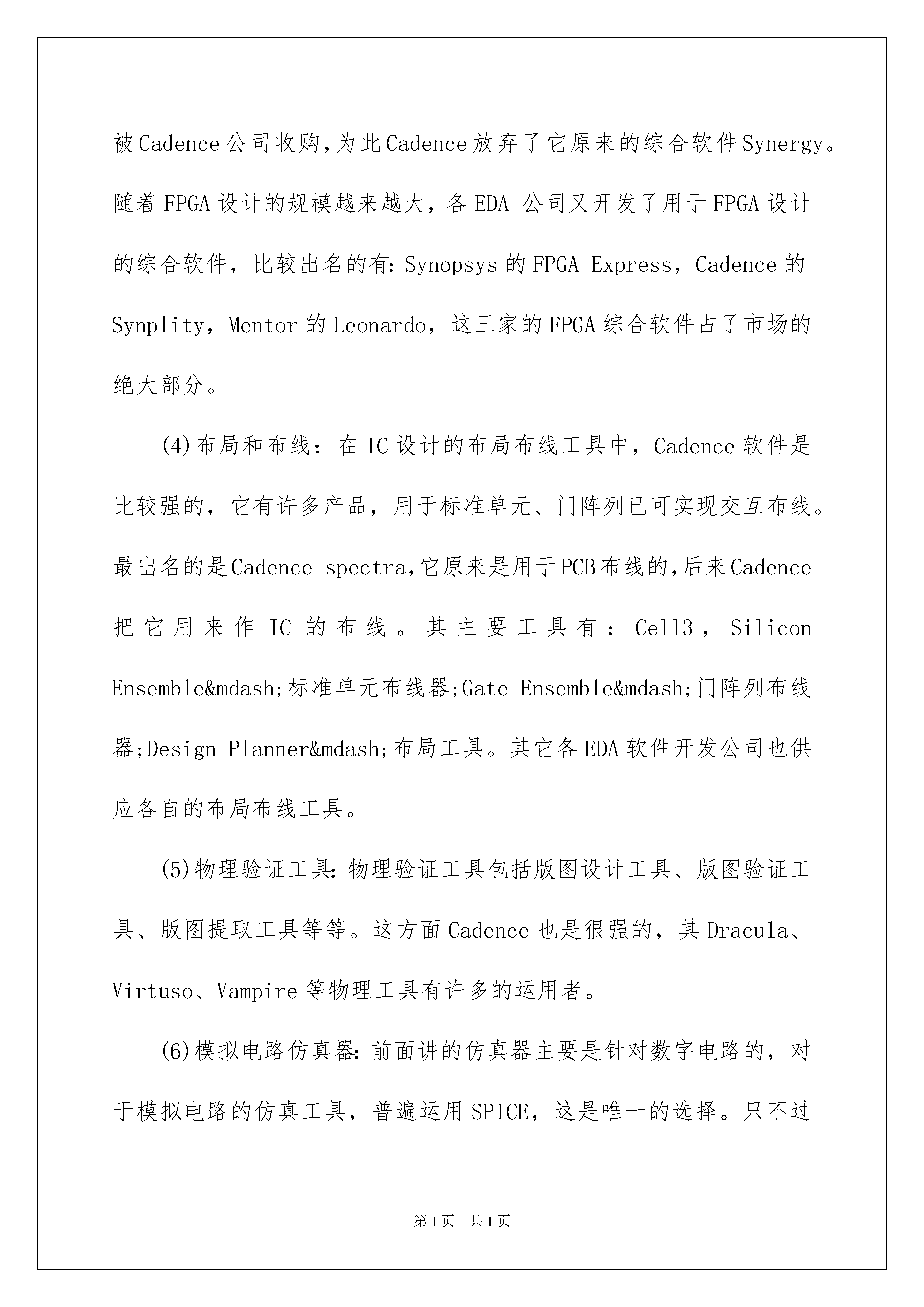

2022EDA常用软件有哪些EDA常用软件有哪些EDA技术是在电子CAD技术基础上发展起来的计算机软件系统，是指以计算机为工作平台，融合了应用电子技术、计算机技术、信息处理及智能化技术的最新成果，进行电子产品的自动设计。利用EDA工具，可以将电子产品从电路设计、性能分析到设计出IC版图或PCB版图的整个过程在计算机上自动处理完成。EDA常用软件EDA工具层出不穷，目前进入我国并具有广泛影响的EDA软件有：EWB、PSPICE、OrCAD、PCAD、Protel、ViewLogic、Mentor、Graphics、Synopsys、LSIlogic、Cadence、MicroSim等等。按主要功能或主要应用场合，可分为电路设计与仿真工具、PCB设计软件、IC设计软件、PLD设计工具及其它EDA软件。电子电路设计与仿真工具电子电路设计与仿真工具包括SPICE/PSPICE;EWB;Matlab;SystemView;MMICAD等。下面简洁介绍前三个软件。(1)SPICE：由美国加州高校推出的电路分析仿真软件，现在用得较多的是PSPICE6.2，在同类产品中是功能最为强大的模拟和数字电路混合仿真EDA软件，它可以进行各种各样的电路仿真、激励建立、温度与噪声分析、模拟限制、波形输出、数据输出、并在同一窗口内同时显示模拟与数字的仿真结果。无论对哪种器件哪些电路进行仿真，都可以得到精确的仿真结果，并可以自行建立元器件及元器件库。(2)EWB软件：20世纪90年头初推出的电路仿真软件。相对于其它EDA软件，它是较小巧的软件(只有16M)。但它对模数电路的混合仿真功能却非常强大，几乎100%地仿真出真实电路的结果，并且它在桌面上供应了万用表、示波器、信号发生器、扫频仪、逻辑分析仪、数字信号发生器、逻辑转换器和电压表、电流表等仪器仪表。它的界面直观，易学易用。它的许多功能仿照了SPICE的设计，但分析功能比PSPICE稍少一些。(3)文字MATLAB产品族：它们的一大特性是有众多的面对详细应用的工具箱和仿真块，包含了完整的函数集用来对图像信号处理、限制系统设计、神经网络等特别应用进行分析和设计。它具有数据采集、报告生成和MATLAB语言编程产生独立C/C++代码等功能。PCB设计软件PCB(Printed—CircuitBoard)设计软件种类许多，如Protel;OrCAD;Viewlogic;PowerPCB;CadencePSD;MentorGraphices的ExpeditionPCB;ZukenCadStart;Winboard/Windraft/Ivex-SPICE;PCBStudio;TANGO等等。其中Protel是个完整的全方位电路设计系统，包含了电原理图绘制、模拟电路与数字电路混合信号仿真、多层印刷电路板设计(包含印刷电路板自动布局布线)，可编程逻辑器件设计、图表生成、电路表格生成、支持宏操作等功能，并具有Client/Server(客户/服务器体系结构，同时还兼容一些其它设计软件的文件格式，如ORCAD、PSPICE、EXCEL等。IC设计软件IC设计工具许多，其中按市场所占份额排行为Cadence、MentorGraphics和Synopsys。(1)设计输入工具：像Cadence的composer，viewlogic的viewdraw，硬件描述语言VHDL、VerilogHDL是主要设计语言，很多设计输入工具都支持HDL。另外像Active—HDL和其它的设计输入方法，包括原理和状态机输入方法，设计FPGA/CPLD的工具大都可作为IC设计的输入手段，如Xilinx、Altera等公司供应的开发工具，ModelsimFPGA等。(2)设计仿真工作：EDA工具的一个最大好处是可以验证设计是否正确，几乎每个公司的EDA产品都有仿真工具。Verilog—XL、NC—verilog用于Verilog仿真，Leapfrog用于VHDL仿真，AnalogArtist用于模拟电路仿真。Viewlogic的仿真器有：viewsim门级电路仿真器，speedwaveVHDL仿真器，VCS—verilog仿真器。MentorGraphics有其子公司ModelTech出品的VHDL和Verilog双仿真器：ModelSim。Cadence、Synopsys用的'是VSS(VHDL仿真器)。现在的趋势是各大EDA公司都渐渐用HDL仿真器作为电路验证的工具。(3)综合工具：综合工具可以把HDL变成门级网表。这方面Synopsy
