2022eda技术与应用常用知识.docx

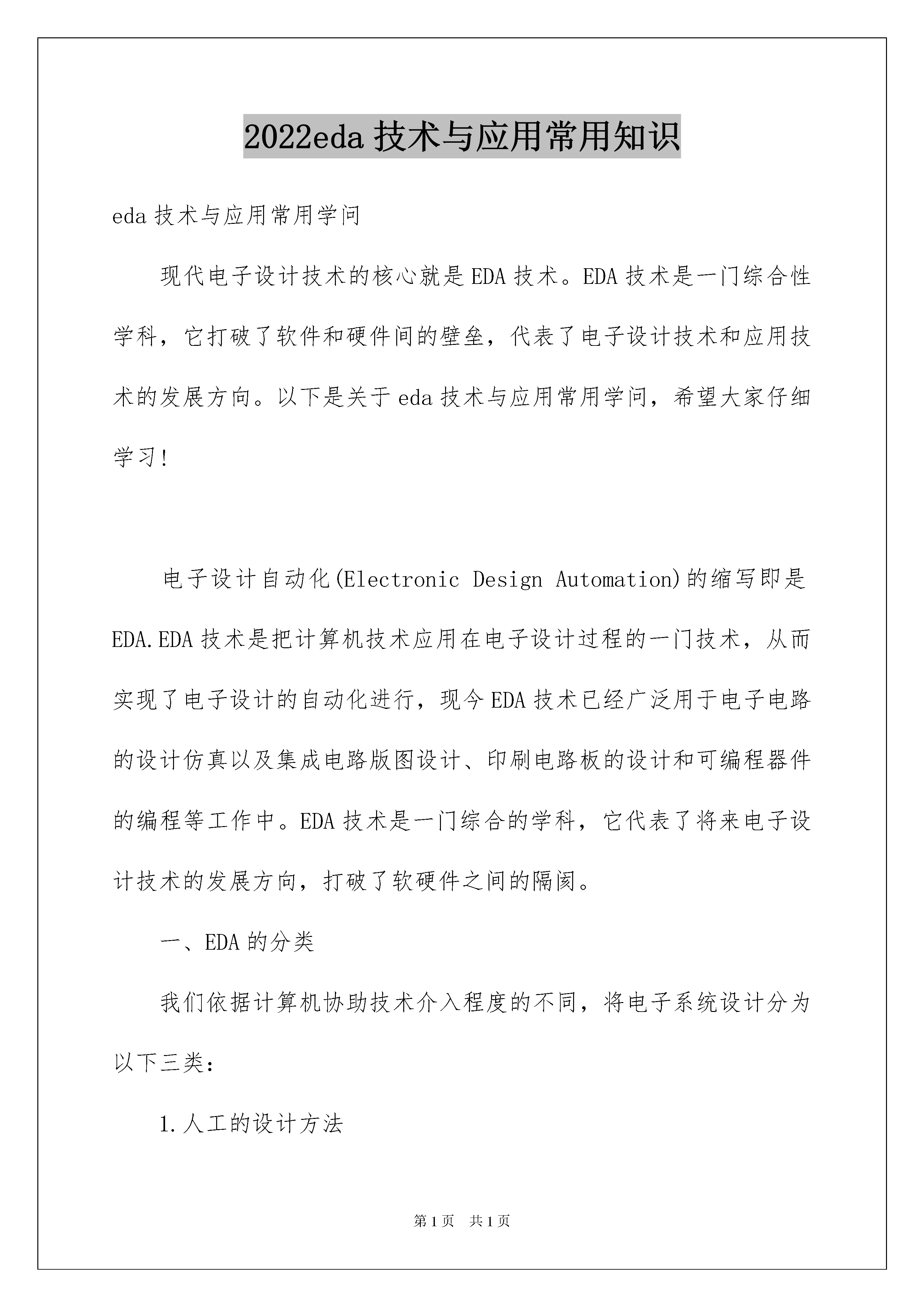

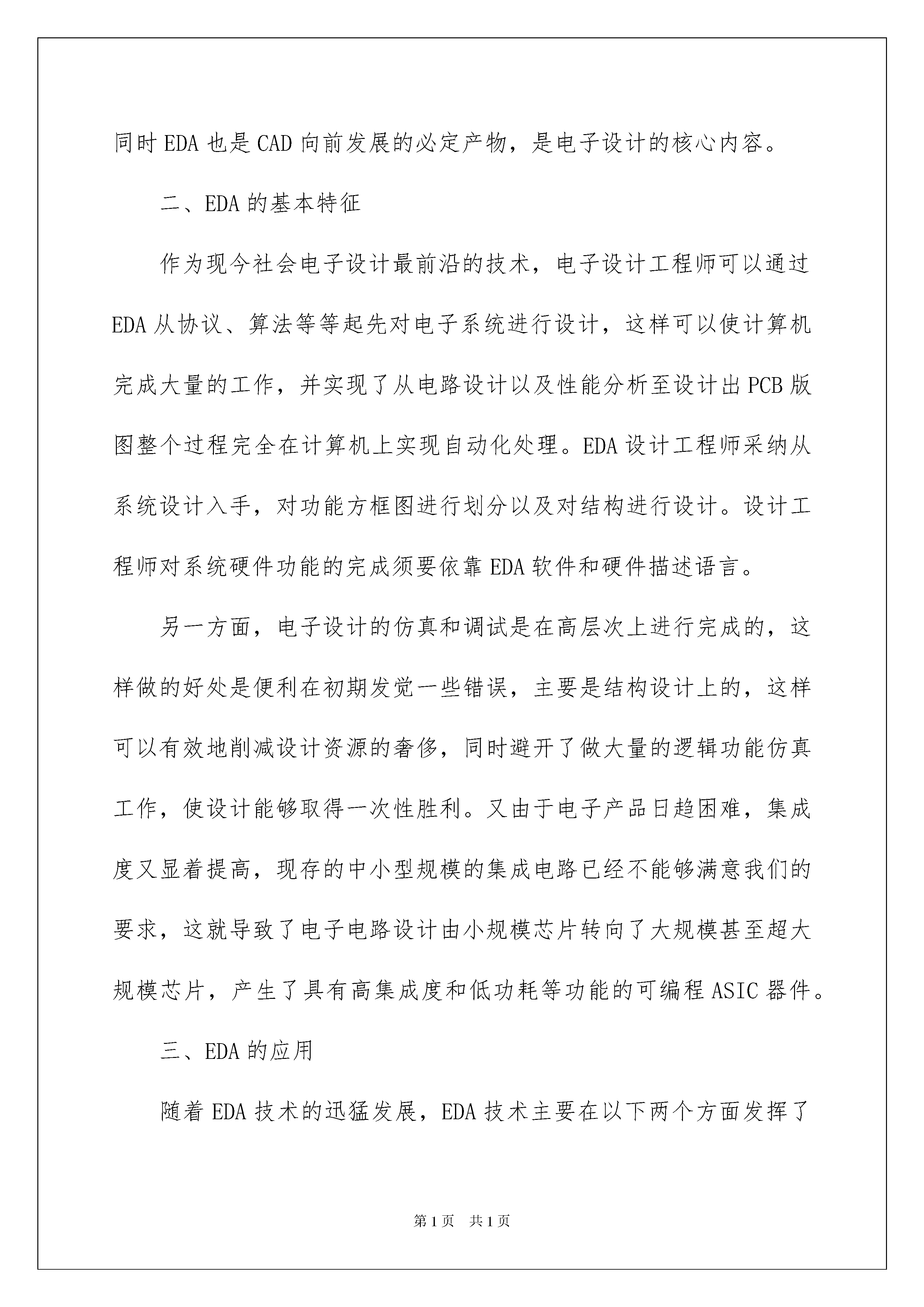

2022eda技术与应用常用知识eda技术与应用常用学问现代电子设计技术的核心就是EDA技术。EDA技术是一门综合性学科，它打破了软件和硬件间的壁垒，代表了电子设计技术和应用技术的发展方向。以下是关于eda技术与应用常用学问，希望大家仔细学习!电子设计自动化(ElectronicDesignAutomation)的缩写即是EDA.EDA技术是把计算机技术应用在电子设计过程的一门技术，从而实现了电子设计的自动化进行，现今EDA技术已经广泛用于电子电路的设计仿真以及集成电路版图设计、印刷电路板的设计和可编程器件的编程等工作中。EDA技术是一门综合的学科，它代表了将来电子设计技术的发展方向，打破了软硬件之间的隔阂。一、EDA的分类我们依据计算机协助技术介入程度的不同，将电子系统设计分为以下三类：1.人工的设计方法此种设计方法从提出方案到验证方案等等均须要由人工来完成，并且方案的验证必需搭建实际的电路来完成验证。这种人工的设计方法缺陷在于：开销特殊大，但是效率却极低，并且周期比较长，还有一点就是现在的产品不是单单靠人工就能够完成的。2.计算机协助设计CAD1970年以来，计算机起先被应用于Ic版图设计以及PCB布局布线，后来发展为可对电路功能和结构进行设计，并且在原来的基础上增加了逻辑仿真、自动布局布线等等的功能。可以这么说CAD技术的应用取得了可喜的成果。但我们也不能过于乐观，因为各种各样的软件层出不穷，每一种设计软件只能够解决一部分的问题，这就造成了软件不能完全脱离人去设计，智能化程度不能够满意人们的需求。3.EDA电子设计自动化1990年以后是EDA时代的到来。伴随着电子计算机的不断发展，计算机系统被广泛的应用于电子产品的设计和电子产品的测试以及电子产品的制造等各环节当中。由于电子产品的性能不断提高以及精密度的增加，产品的更新所须要的时间越来越短。相应的，电子产品的设计和电子产品的测试以及电子产品的制造也必需跟上更新的步伐。同时EDA也是CAD向前发展的必定产物，是电子设计的核心内容。二、EDA的基本特征作为现今社会电子设计最前沿的技术，电子设计工程师可以通过EDA从协议、算法等等起先对电子系统进行设计，这样可以使计算机完成大量的工作，并实现了从电路设计以及性能分析至设计出PCB版图整个过程完全在计算机上实现自动化处理。EDA设计工程师采纳从系统设计入手，对功能方框图进行划分以及对结构进行设计。设计工程师对系统硬件功能的完成须要依靠EDA软件和硬件描述语言。另一方面，电子设计的仿真和调试是在高层次上进行完成的，这样做的好处是便利在初期发觉一些错误，主要是结构设计上的，这样可以有效地削减设计资源的奢侈，同时避开了做大量的逻辑功能仿真工作，使设计能够取得一次性胜利。又由于电子产品日趋困难，集成度又显着提高，现存的中小型规模的集成电路已经不能够满意我们的要求，这就导致了电子电路设计由小规模芯片转向了大规模甚至超大规模芯片，产生了具有高集成度和低功耗等功能的可编程ASIC器件。三、EDA的应用随着EDA技术的迅猛发展，EDA技术主要在以下两个方面发挥了巨大作用。首先，在科研方面的应用：主要是应用仿真工具，比如PSPICE、VHDL等，利用这些工具进行电路的设计以及电路的仿真;还用虚拟仪器对产品进行测试;在仪器中应用CPLD/FPGA器件;从事一些ASIC或者PCB的设计等等，总之EDA技术在科研方面获得了广泛的应用。取得了显着地经济和社会效益。其次，在教学方面的应用：可以这么说几乎设置有电子信息这个专业的院校，无论理工科还是文科类的高校，几乎都设有EDA的课程，设置这门课程的目的在于，让同学们了解EDA的.原理，能够学会利用HDL对系统逻辑进行描述，同时驾驭用其进行仿真试验的操作方法，达到无论是做毕业设计还是以后参与了工作，都能够进行简洁的设计。为此我国每2年举办一次高校生电子设计的竞赛，这也是在考察学生的EDA技术水平，可以这么说，EDA技术已经是电子领域里不行或缺的一门技术。四、EDA的常用软件EDA软件许多，大体上分为PCB设计软件、IC设计、电路设计以及仿真工具等，下面简洁介绍在我国应用比较多的几个软件。1.电子电路设计以及仿真工具电子电路设计以及仿真工具有：SPICE、EWB等等。1)SPICE工具是由美国加州高校研发出的电路分析软件，由于其广泛的被运用，同时功能足够强大，被认为是国际上对电子电路性能模拟的一个标准，具有文本输入和电路原理图的图形输入两种功能。2)EWB工具是加拿大InteractiveImageTechnologicLtd公司研发的电子电路仿真工具。这款
