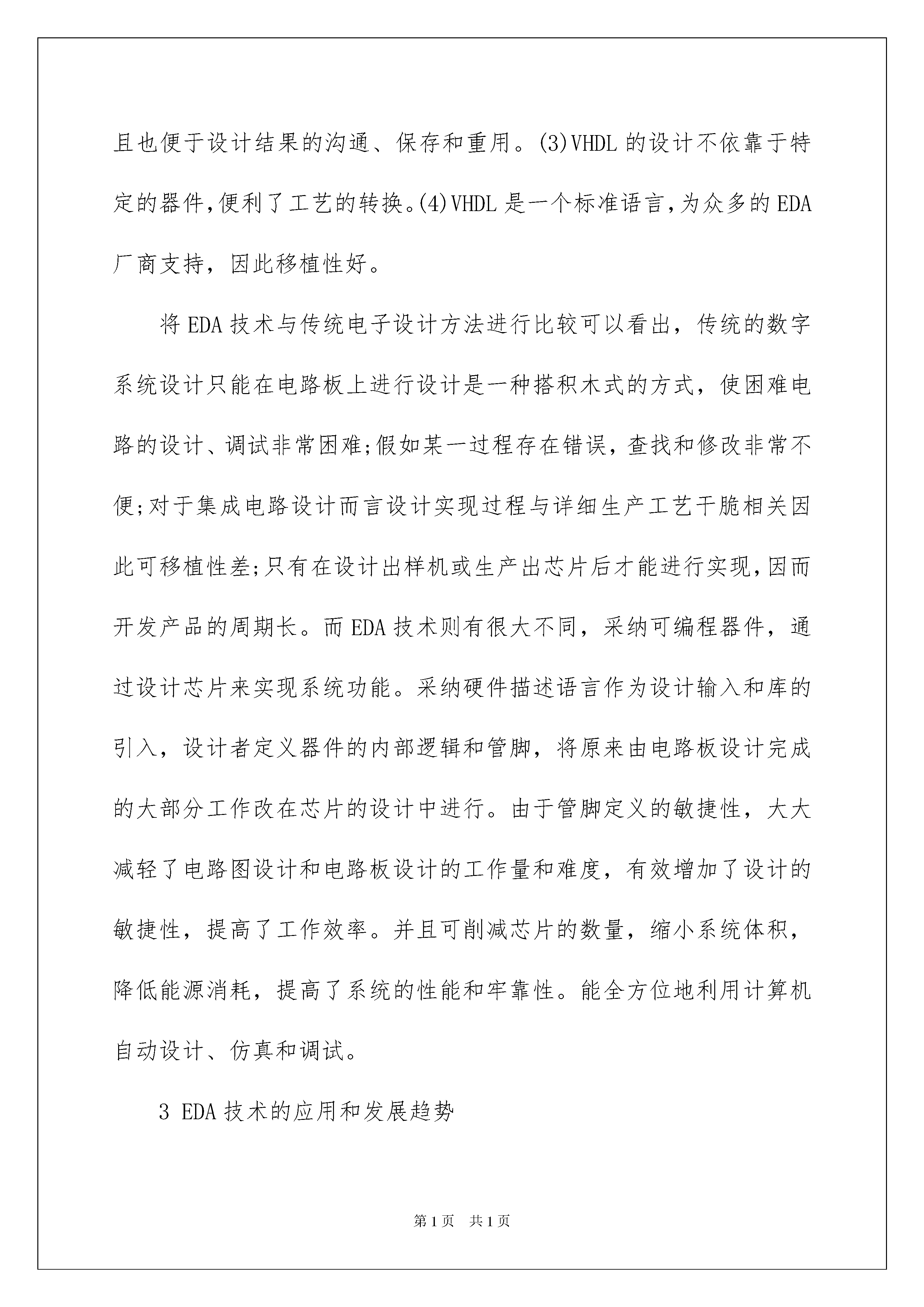

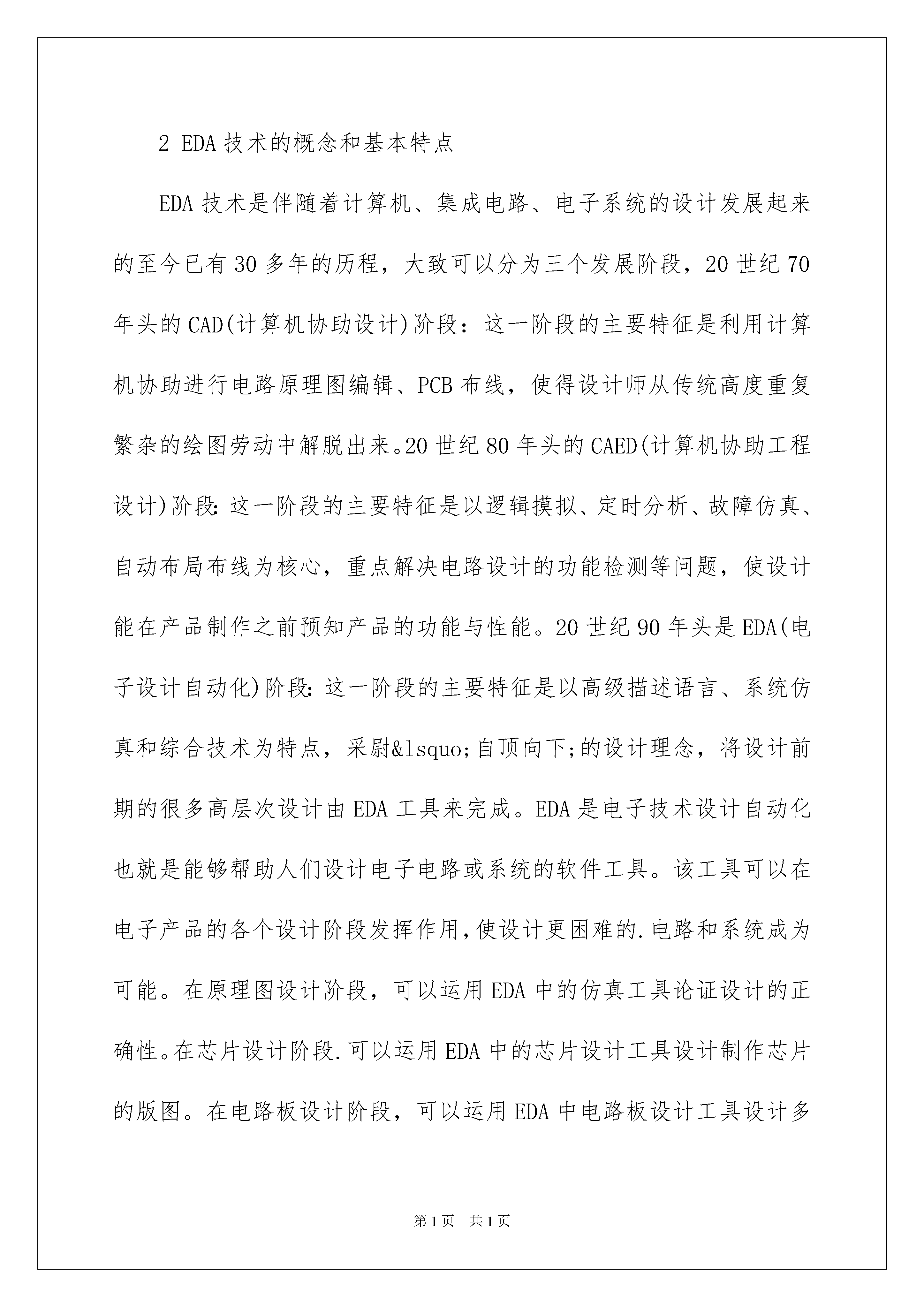

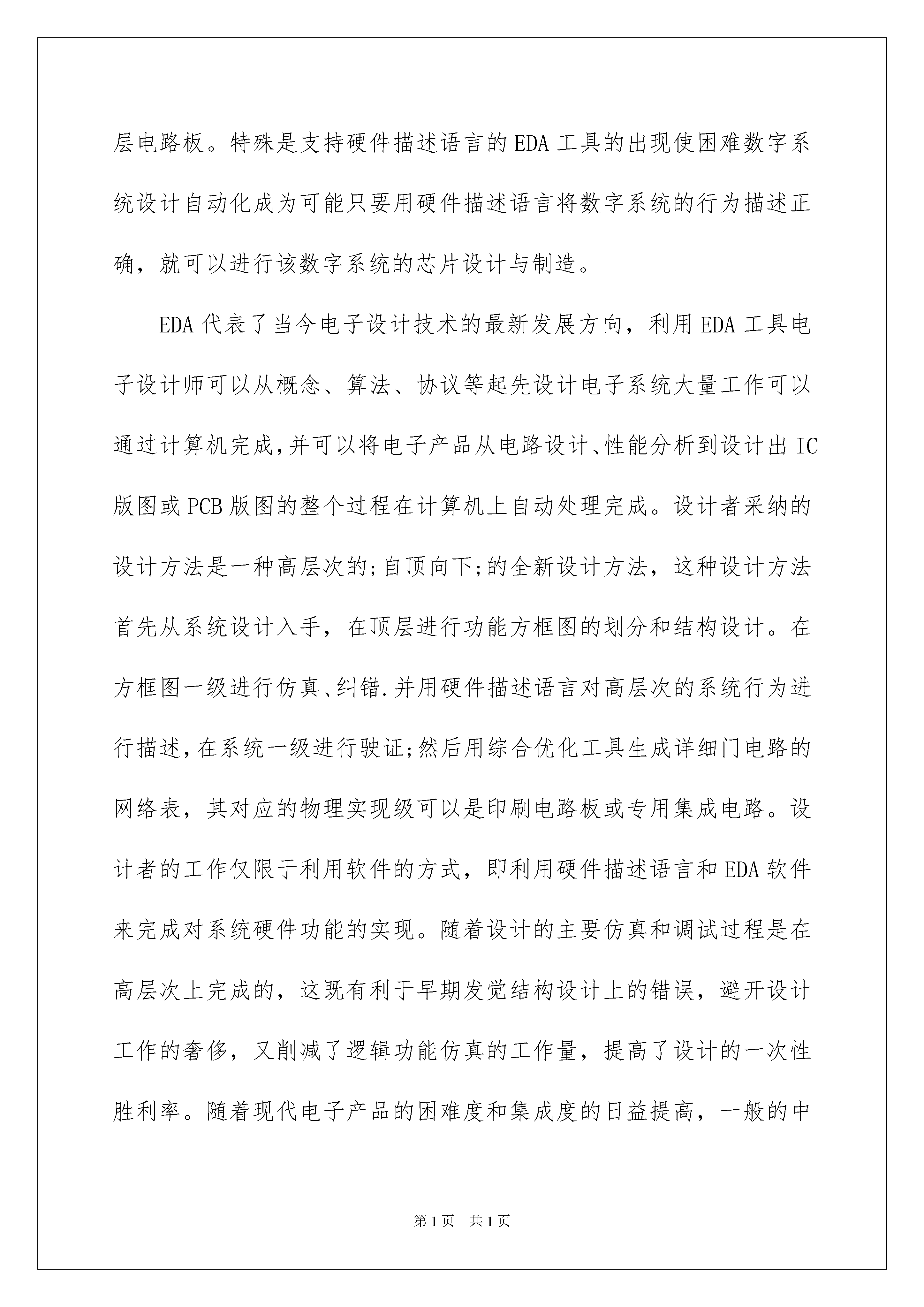

2022EDA技术的特点与发展趋势EDA技术的特点与发展趋势EDA是电子设计自动化(ElectronicDesignAutomation)的缩写。下面是我整理的关于EDA技术的特点与发展趋势，欢迎大家参考!通过介绍EDA技术特点、发展过程，以及EDA技术作为开发手段，以可编程器件为核心大大简化了设计任务并阐述了EDA在当今电子技术领域的所起到的作用，比较了EDA技术与传统电子设计方法的差晃总结出EDA技术的优势与发展趋势。1前言EDA是电子设计自动化(ElectronicDesignAutomation)的缩写。它是一门正在高速发展的新技术，是以大规模可编程逻辑器件为设计载体以硬件描述语言为系统逻辑描述的主要表达方式，以计算机、大规模可编程逻辑器件的开发软件及试验开发系统为设计工具，通过有关的开发软件，自动完成用软件的方式设计电子系统到硬件系统的一门新技术。可以实现逻辑编译、逻辑化简、逻辑分割、逻辑综合及优化，逻辑布局布线、逻辑仿真。完成对于特定目标芯片的适配编译、逻辑映射、编程下载等工作，最终形成集成电子系统或专用集成芯片。2EDA技术的概念和基本特点EDA技术是伴随着计算机、集成电路、电子系统的设计发展起来的至今已有30多年的历程，大致可以分为三个发展阶段，20世纪70年头的CAD(计算机协助设计)阶段：这一阶段的主要特征是利用计算机协助进行电路原理图编辑、PCB布线，使得设计师从传统高度重复繁杂的绘图劳动中解脱出来。20世纪80年头的CAED(计算机协助工程设计)阶段：这一阶段的主要特征是以逻辑摸拟、定时分析、故障仿真、自动布局布线为核心，重点解决电路设计的功能检测等问题，使设计能在产品制作之前预知产品的功能与性能。20世纪90年头是EDA(电子设计自动化)阶段：这一阶段的主要特征是以高级描述语言、系统仿真和综合技术为特点，采尉‘自顶向下;的设计理念，将设计前期的很多高层次设计由EDA工具来完成。EDA是电子技术设计自动化也就是能够帮助人们设计电子电路或系统的软件工具。该工具可以在电子产品的各个设计阶段发挥作用，使设计更困难的.电路和系统成为可能。在原理图设计阶段，可以运用EDA中的仿真工具论证设计的正确性。在芯片设计阶段.可以运用EDA中的芯片设计工具设计制作芯片的版图。在电路板设计阶段，可以运用EDA中电路板设计工具设计多层电路板。特殊是支持硬件描述语言的EDA工具的出现使困难数字系统设计自动化成为可能只要用硬件描述语言将数字系统的行为描述正确，就可以进行该数字系统的芯片设计与制造。EDA代表了当今电子设计技术的最新发展方向，利用EDA工具电子设计师可以从概念、算法、协议等起先设计电子系统大量工作可以通过计算机完成，并可以将电子产品从电路设计、性能分析到设计出IC版图或PCB版图的整个过程在计算机上自动处理完成。设计者采纳的设计方法是一种高层次的;自顶向下;的全新设计方法，这种设计方法首先从系统设计入手，在顶层进行功能方框图的划分和结构设计。在方框图一级进行仿真、纠错.并用硬件描述语言对高层次的系统行为进行描述，在系统一级进行驶证;然后用综合优化工具生成详细门电路的网络表，其对应的物理实现级可以是印刷电路板或专用集成电路。设计者的工作仅限于利用软件的方式，即利用硬件描述语言和EDA软件来完成对系统硬件功能的实现。随着设计的主要仿真和调试过程是在高层次上完成的，这既有利于早期发觉结构设计上的错误，避开设计工作的奢侈，又削减了逻辑功能仿真的工作量，提高了设计的一次性胜利率。随着现代电子产品的困难度和集成度的日益提高，一般的中小规模集成电路组合己不能满意要求电路设计逐步地从中小规模芯片转为大规模、超大规模芯片，具有高速度、高集成度、低功耗的可编程器件己蓬勃发展起来。硬件描述语言(HDL)是一种用于进行电子系统硬件设计的计算机高级语言，它采纳软件的设计方法来描述电子系统的逻辑功能、电路结构和连接形式。硬件描述语言是EDA技术的重要组成部分，是EDA设计开发中很重要的软件工具。VHDL即超高速集成电路硬件描述语言是作为电子设计主流硬件的描述语言。它具有很强的电路描述和建模实力，能从多个层次对数字系统进行建模和描述从而大大简化了硬件设计任务，提高了设计牢靠性，用VHDL进行电子系统设计的一个很大的优点是设计者可以用心致力于其功能的实现而不须要对不影响功能与工艺有关的因素花费过多的时间和精力。硬件描述语言可以在三个层次上进行电路描述，其层次由高到低，分为行为级、几级和门电路级。应用VHDL进行电子系统设计有以下优点：(1)VHDL的宽范围描述实力使它成为高层次设计
