地方煤矿机械化程度专题调研汇报材料 (2).docx

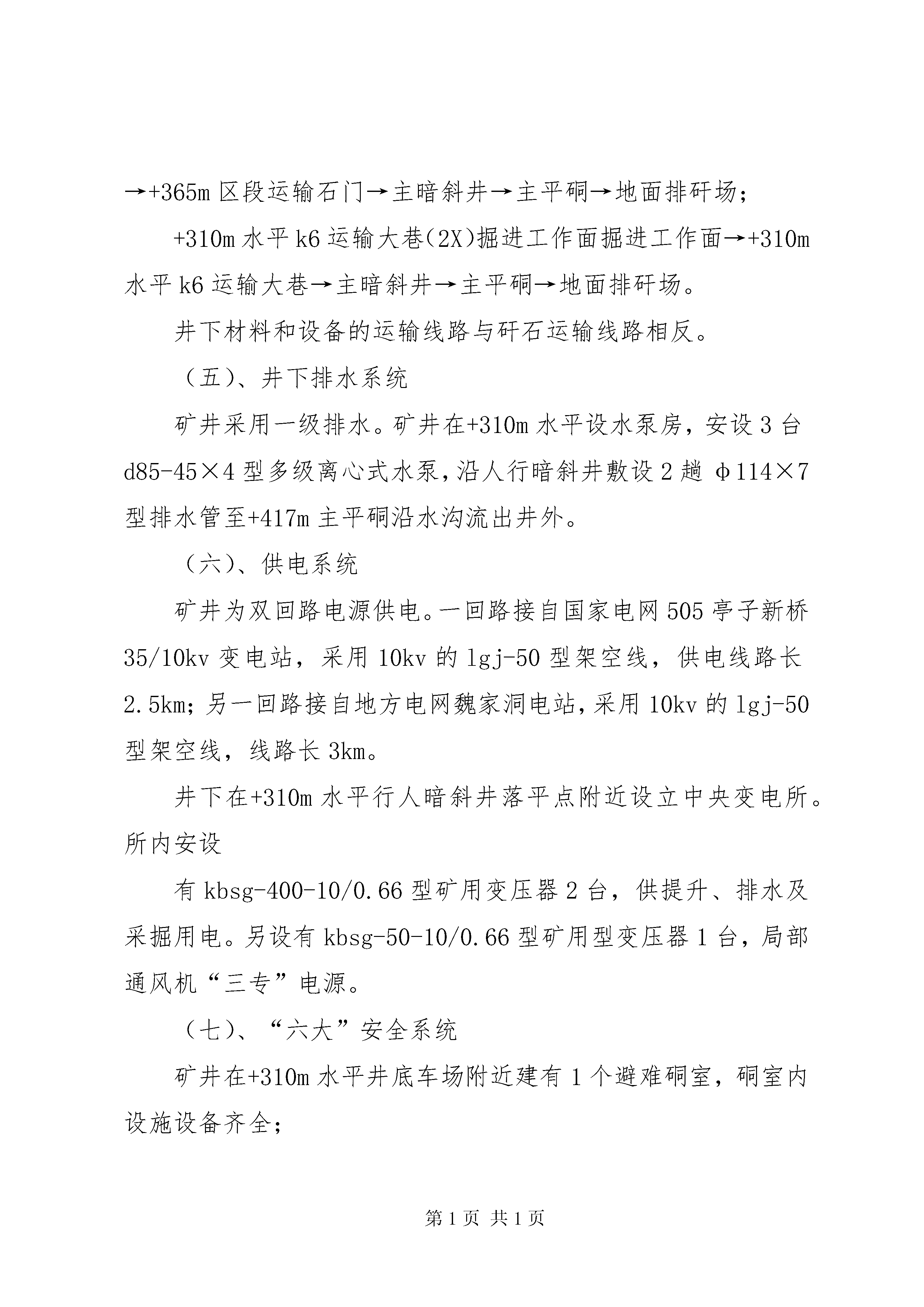

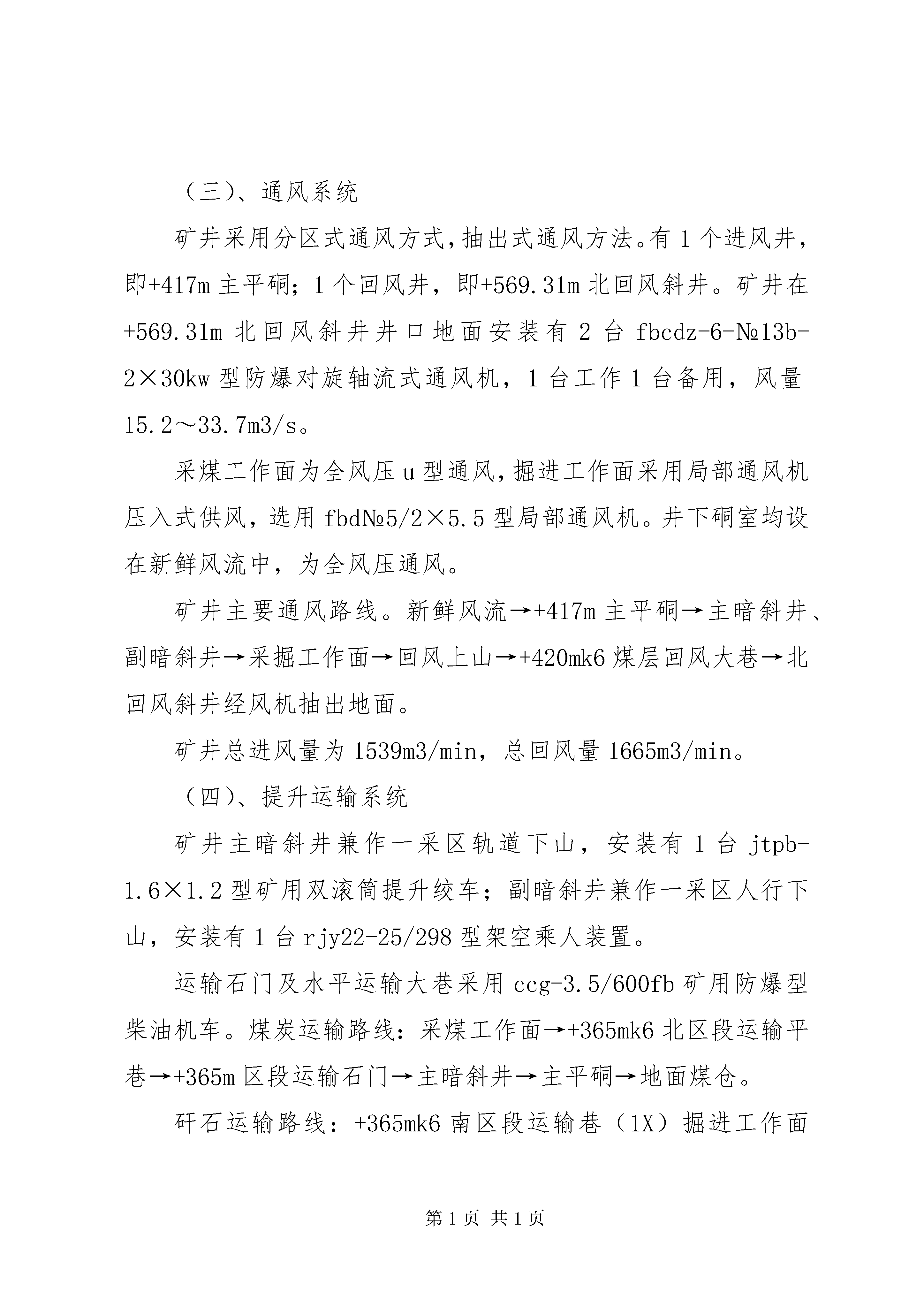

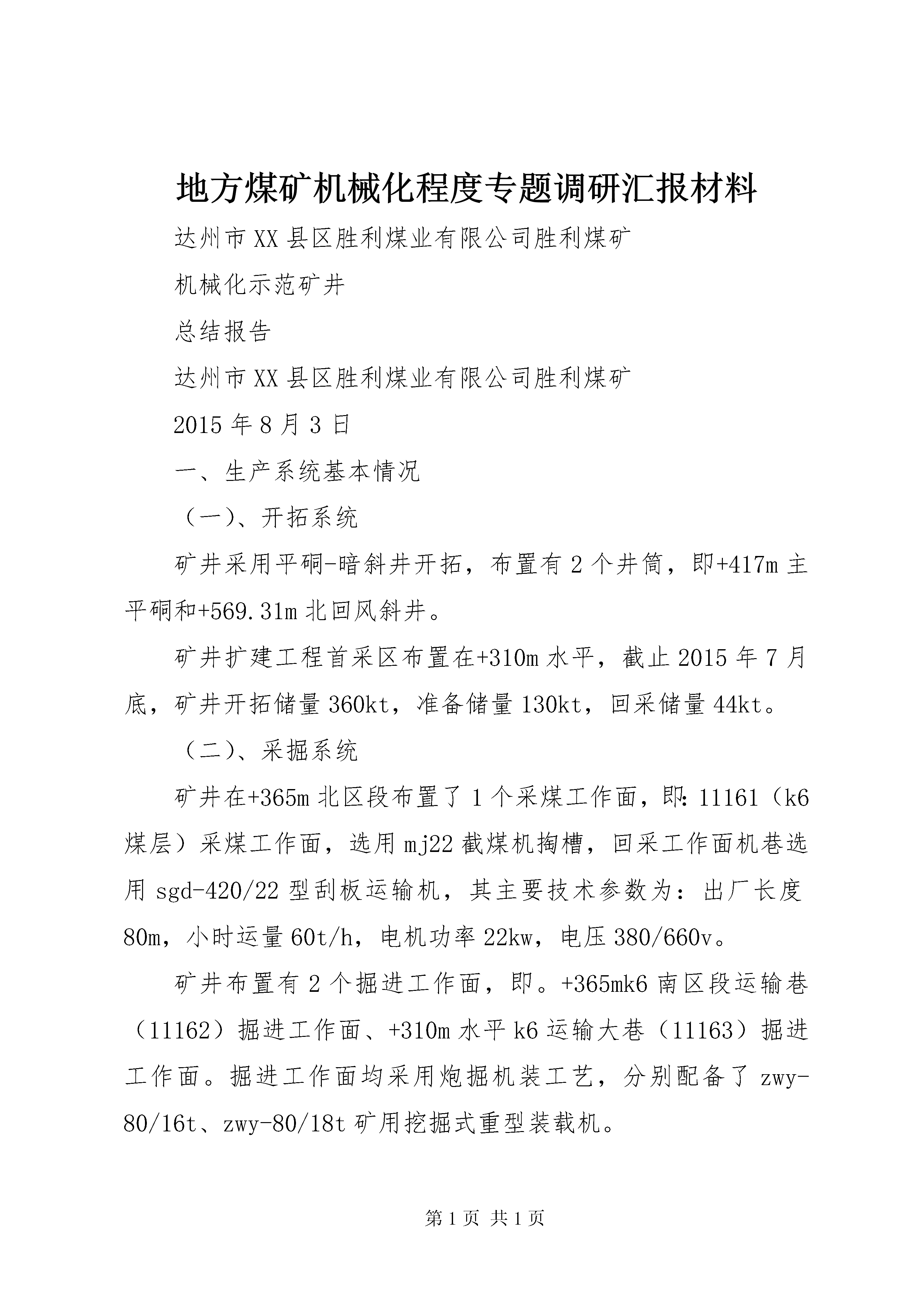

地方煤矿机械化程度专题调研汇报材料达州市XX县区胜利煤业有限公司胜利煤矿机械化示范矿井总结报告达州市XX县区胜利煤业有限公司胜利煤矿2015年8月3日一、生产系统基本情况（一）、开拓系统矿井采用平硐-暗斜井开拓，布置有2个井筒，即+417m主平硐和+569.31m北回风斜井。矿井扩建工程首采区布置在+310m水平，截止2015年7月底，矿井开拓储量360kt，准备储量130kt，回采储量44kt。（二）、采掘系统矿井在+365m北区段布置了1个采煤工作面，即：11161（k6煤层）采煤工作面，选用mj22截煤机掏槽，回采工作面机巷选用sgd-420/22型刮板运输机，其主要技术参数为：出厂长度80m，小时运量60t/h，电机功率22kw，电压380/660v。矿井布置有2个掘进工作面，即。+365mk6南区段运输巷（11162）掘进工作面、+310m水平k6运输大巷（11163）掘进工作面。掘进工作面均采用炮掘机装工艺，分别配备了zwy-80/16t、zwy-80/18t矿用挖掘式重型装载机。（三）、通风系统矿井采用分区式通风方式，抽出式通风方法。有1个进风井，即+417m主平硐；1个回风井，即+569.31m北回风斜井。矿井在+569.31m北回风斜井井口地面安装有2台fbcdz-6-№13b-2×30kw型防爆对旋轴流式通风机，1台工作1台备用，风量15.2～33.7m3/s。采煤工作面为全风压u型通风，掘进工作面采用局部通风机压入式供风，选用fbd№5/2×5.5型局部通风机。井下硐室均设在新鲜风流中，为全风压通风。矿井主要通风路线。新鲜风流→+417m主平硐→主暗斜井、副暗斜井→采掘工作面→回风上山→+420mk6煤层回风大巷→北回风斜井经风机抽出地面。矿井总进风量为1539m3/min，总回风量1665m3/min。（四）、提升运输系统矿井主暗斜井兼作一采区轨道下山，安装有1台jtpb-1.6×1.2型矿用双滚筒提升绞车；副暗斜井兼作一采区人行下山，安装有1台rjy22-25/298型架空乘人装置。运输石门及水平运输大巷采用ccg-3.5/600fb矿用防爆型柴油机车。煤炭运输路线：采煤工作面→+365mk6北区段运输平巷→+365m区段运输石门→主暗斜井→主平硐→地面煤仓。矸石运输路线：+365mk6南区段运输巷（1X）掘进工作面→+365m区段运输石门→主暗斜井→主平硐→地面排矸场；+310m水平k6运输大巷（2X）掘进工作面掘进工作面→+310m水平k6运输大巷→主暗斜井→主平硐→地面排矸场。井下材料和设备的运输线路与矸石运输线路相反。（五）、井下排水系统矿井采用一级排水。矿井在+310m水平设水泵房，安设3台d85-45×4型多级离心式水泵，沿人行暗斜井敷设2趟φ114×7型排水管至+417m主平硐沿水沟流出井外。（六）、供电系统矿井为双回路电源供电。一回路接自国家电网505亭子新桥35/10kv变电站，采用10kv的lgj-50型架空线，供电线路长2.5km；另一回路接自地方电网魏家洞电站，采用10kv的lgj-50型架空线，线路长3km。井下在+310m水平行人暗斜井落平点附近设立中央变电所。所内安设有kbsg-400-10/0.66型矿用变压器2台，供提升、排水及采掘用电。另设有kbsg-50-10/0.66型矿用型变压器1台，局部通风机“三专”电源。（七）、“六大”安全系统矿井在+310m水平井底车场附近建有1个避难硐室，硐室内设施设备齐全；矿井装备kj101n型煤矿安全监控系统1套，配备有2台监测监控主机，一台工作，一台备用。矿井共配备有kjf101n-f1型分站2台，kjf101n-f2型分站7台；各类传感器按要求配备，监控系统运行正常。矿井配备一台gr-95d848型矿用程控交换机，装机容量64门，调度室、监控室、压风机房、主要通风机房、车场、变电所、液压泵站、避难硐室、各采掘工作面均设有电话直接与调度室相通，井下共设置电话30台。矿井通讯畅通。矿井在地面工业场地内，建有地面固定压风站。站内安设有la75-8g型、oglc-75a型空气压缩机各1台，1台工作，1台备用。井下供气主管选用d121×4型无缝钢管，沿主平硐、副暗斜井敷设至井下；井下支管选用d57×3.5mm型无缝钢管。井下主要巷道均敷设有压风管道，每100m安设一组出风口及减压装置，并与防尘管路出水口错开，形成每50m有一个出水口或出风口。在井底车场、水泵房、变电所、避难硐室、各采煤工作面、各掘进工作面附近等处均设置有压风自救袋，供井下压风自救。矿井在回风井附近+620m处设一座容量为250m3高位水池，供地面和井下消防、防尘用水。井下供水管路经回风井、主斜井至井下各用水点，井下供水主、干管分别为dn108m
