水井钻井施工工艺方法.doc

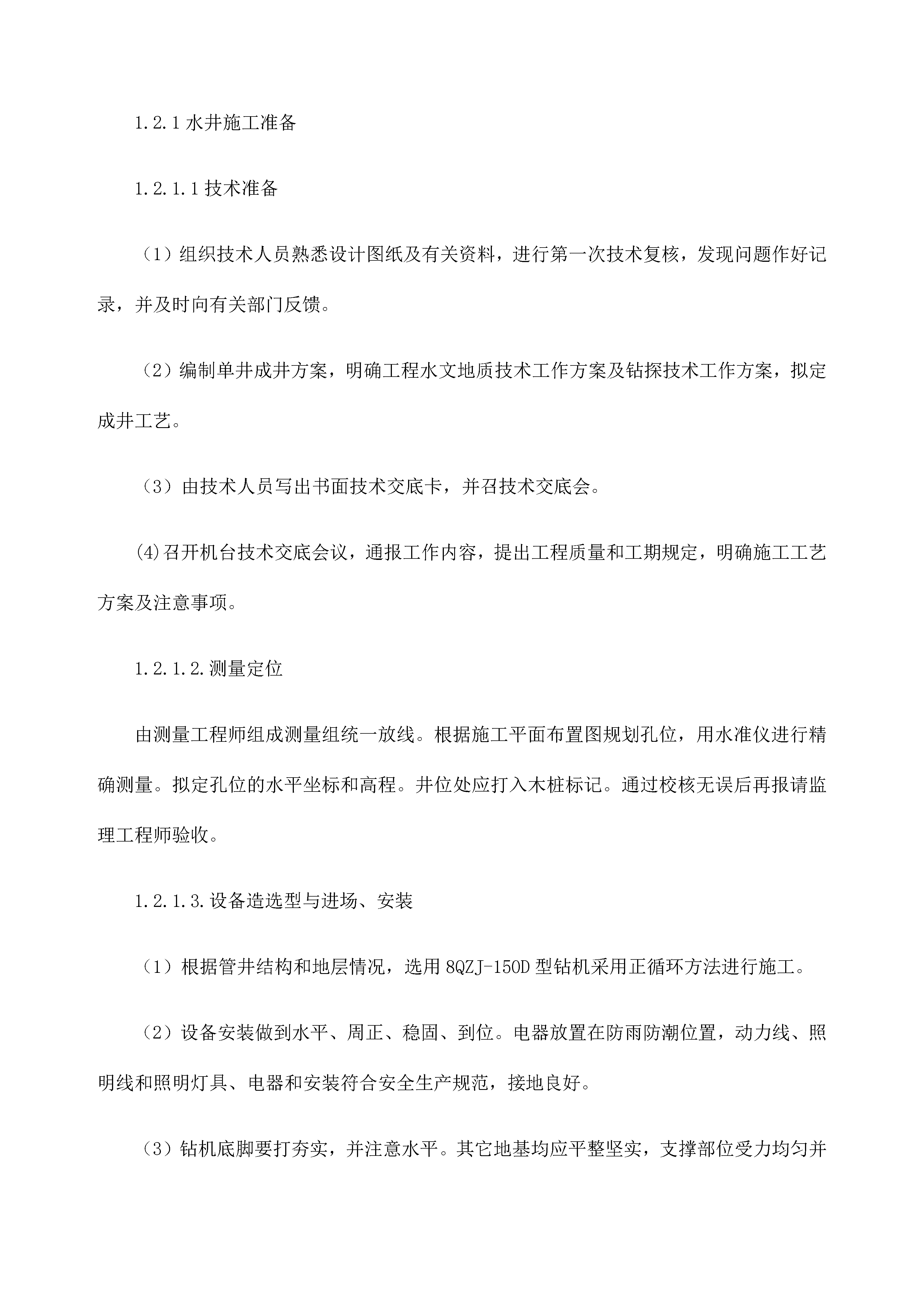

水井钻井施工工艺方法1.1施工工艺流程做好下管前的一切准备工作：成井材料检查、设备仪表专用品的检查、水井施工工艺流程图。测量定位→平整场地→设备安装调试→φ900m→口径成孔→通孔→换浆→下管→换浆→投砾→固井→洗井→抽水实验→交工验收→退场。1.2施工方法1.2.1水井施工准备1.2.1.1技术准备（1）组织技术人员熟悉设计图纸及有关资料，进行第一次技术复核，发现问题作好记录，并及时向有关部门反馈。（2）编制单井成井方案，明确工程水文地质技术工作方案及钻探技术工作方案，拟定成井工艺。（3）由技术人员写出书面技术交底卡，并召技术交底会。(4)召开机台技术交底会议，通报工作内容，提出工程质量和工期规定，明确施工工艺方案及注意事项。1.2.1.2.测量定位由测量工程师组成测量组统一放线。根据施工平面布置图规划孔位，用水准仪进行精确测量。拟定孔位的水平坐标和高程。井位处应打入木桩标记。通过校核无误后再报请监理工程师验收。1.2.1.3.设备造选型与进场、安装（1）根据管井结构和地层情况，选用8QZJ-150D型钻机采用正循环方法进行施工。（2）设备安装做到水平、周正、稳固、到位。电器放置在防雨防潮位置，动力线、照明线和照明灯具、电器和安装符合安全生产规范，接地良好。（3）钻机底脚要打夯实，并注意水平。其它地基均应平整坚实，支撑部位受力均匀并避免雨水和泥浆浸泡。（4）钻机安装要保持三点一线和转盘水平。钻压仪应防震、避水。泥浆管线密封、耐压、高压管固定在外事塔上的适当位置，发现漏水、破损及时修理或更换。（5）施工现场布置紧凑、整齐、合理、管材、工具和附属设施摆放整齐，所有物资材料不得随意朝堆放。（7）设备安装完毕，经业主和公司有关部门验收合格后方可开钻。1.2.1.4.材料准备在业主和监理工程师的指导下，拟定材料供应厂商，并报业主和监理工程师批准。原材料到场后及时检测验收，检查合格的材料方可投入使用。1.2.2.成井工艺1.2.2.1.钻进方法及规定（1）钻进方法：采用φ00mm三翼式钻头一次成孔至设计孔深。（2）钻进参数：钻压为钻具重量的85-90%，转速37-84r/min，泵量1561/min。（3）孔径达成设计规定，孔身无过大的超径或缩径，同径钻具通孔时应畅通无阻。孔深误差小于1‰。（4）钻进注意事项a、根据地层情况合理掌握钻进参数，严禁盲目加压。钻压不得超过钻具重量的90%，不超过第一次弯曲的临界压力值。b、精心操作，送钻均匀，操作者应注意观测钻压仪，避免钻压忽大忽小和人为的间断加压。（5）泥浆工艺a、泥浆性能指标设计比重：1.10-1.15粘度：20-22S失水量：水于20ml/30min含砂量：小于1％PH值：8-9胶体率：大于97％b、泥浆配制开钻前配制10-15m3泥浆。将粘土粉和清水混合搅拌、加入纯碱（纯碱加量为粘土粉重量的4％左右）搅拌成基浆，之后再加入适量CMC控制失水，使泥浆性能达成设计规定。钻进中根据情况也可运用地层自然造浆，加清水和解决剂进行调整。1.2.2.2钻孔与刷孔（1）井位定位、设备安装完毕，其他设备工作就绪，开钻钻孔，并逐根划眼通至孔底，通孔时应畅通无阻。（2）能孔结束后下刷孔刷孔，刷孔器长度应大于5米，钢丝绳长度比钻孔径大30-50mm。刷孔段从止水位置至孔底。刷孔速度控制在15-20m/h，每单根反复刷2次。（3）刷孔时必须开泵并回转钻具。刷孔结束后起钻应再次校正孔深。1.2.2.3．下管前冲孔排渣、调浆刷孔至孔底后进行冲孔排渣，待孔内渣子彻底排查后再调整泥浆性能，渣子未排净之前不可调稀泥浆。调浆不在过急，应缓慢加入清水（必要时适时加解决剂）使泥浆性能达成如下规定：比重：小于1.13粘度：10S失水量：小于20ml/min含砂量：小于1％PH值：8-9泥浆性能达成规定后再循环一周即可起钻。1.2.2.4下管井管内径50CM，井盘坐在不透水层内2-3米，井口以下3-4米下实管。粉、细砂层井管骨直径3-8MM。清理场地、按成井方案排管、劳动组织人员分工等。（2）下管方法：一次提吊下管，母子接头平稳处缠裹棕皮，管与管捆绑结实无松动。（3）保证井管连接垂直（采用吊线法两个方向吊线）和同心，对接严密。（4）为防止水井涌沙，滤水管外缠裹棕皮，井段每间隔10m安装一组扶正器，扶正器高度100mm左右。（5）适当控制下管速度，注意观测管内管外液面。（6）下管过程中应精心操作、密切配合‘严防工具和其他异物落入井内。（7）井管必须坐至孔底不得悬空，坐至孔底压力2t左右，然后予以固定。1.2.2.5．冲孔换浆（1）采用管外冲孔方式换浆，下钻时钻杆应上紧，保证自孔底从管外返浆。（2）开泵前应全面检查修不泥浆泵，保证一次开泵成功。（3）开泵后先用本来的泥浆循环一周，待泵压和泥浆循环正常之后边加清水边排浆，使泥浆逐渐变稀
