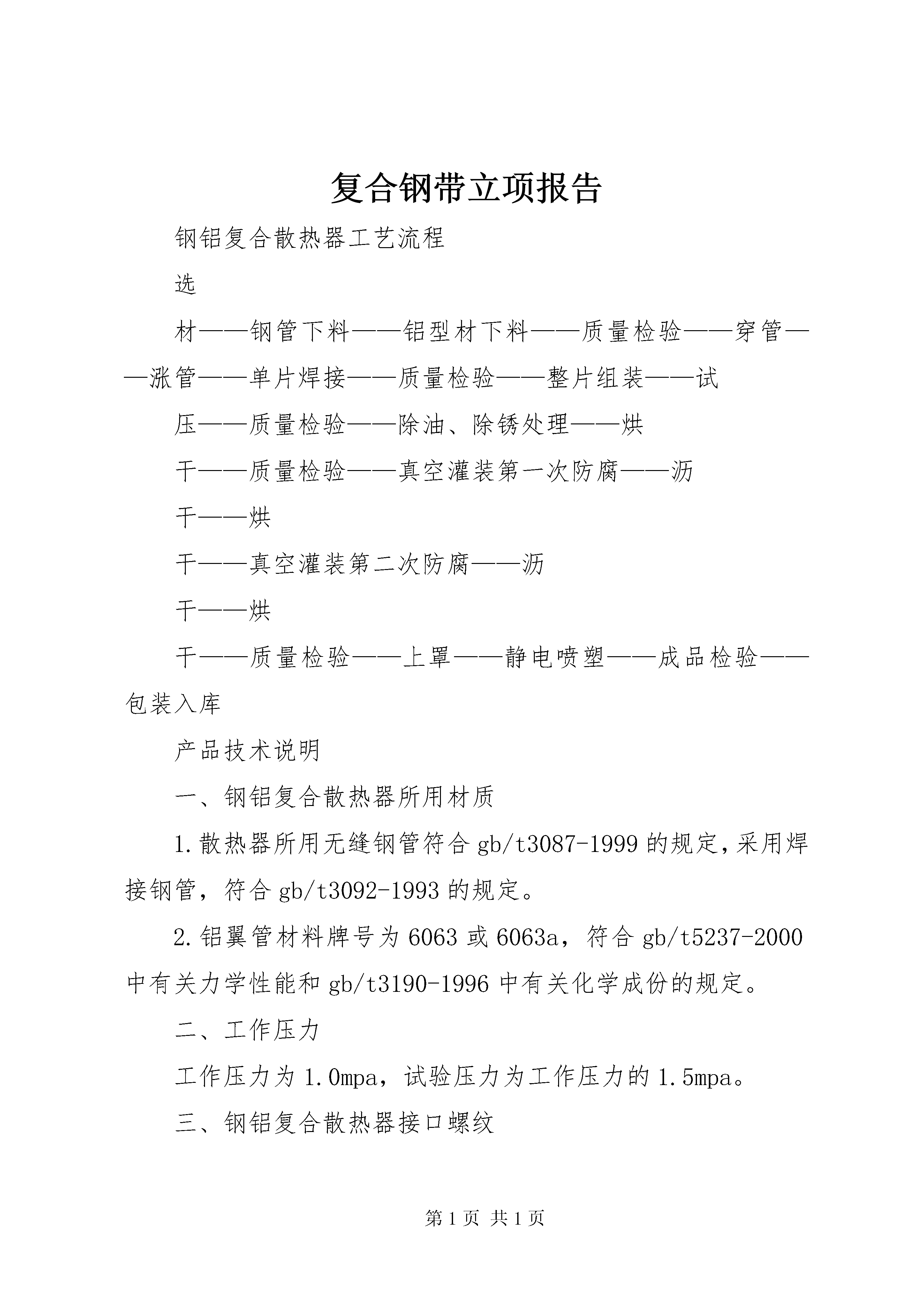

复合钢带立项报告.docx

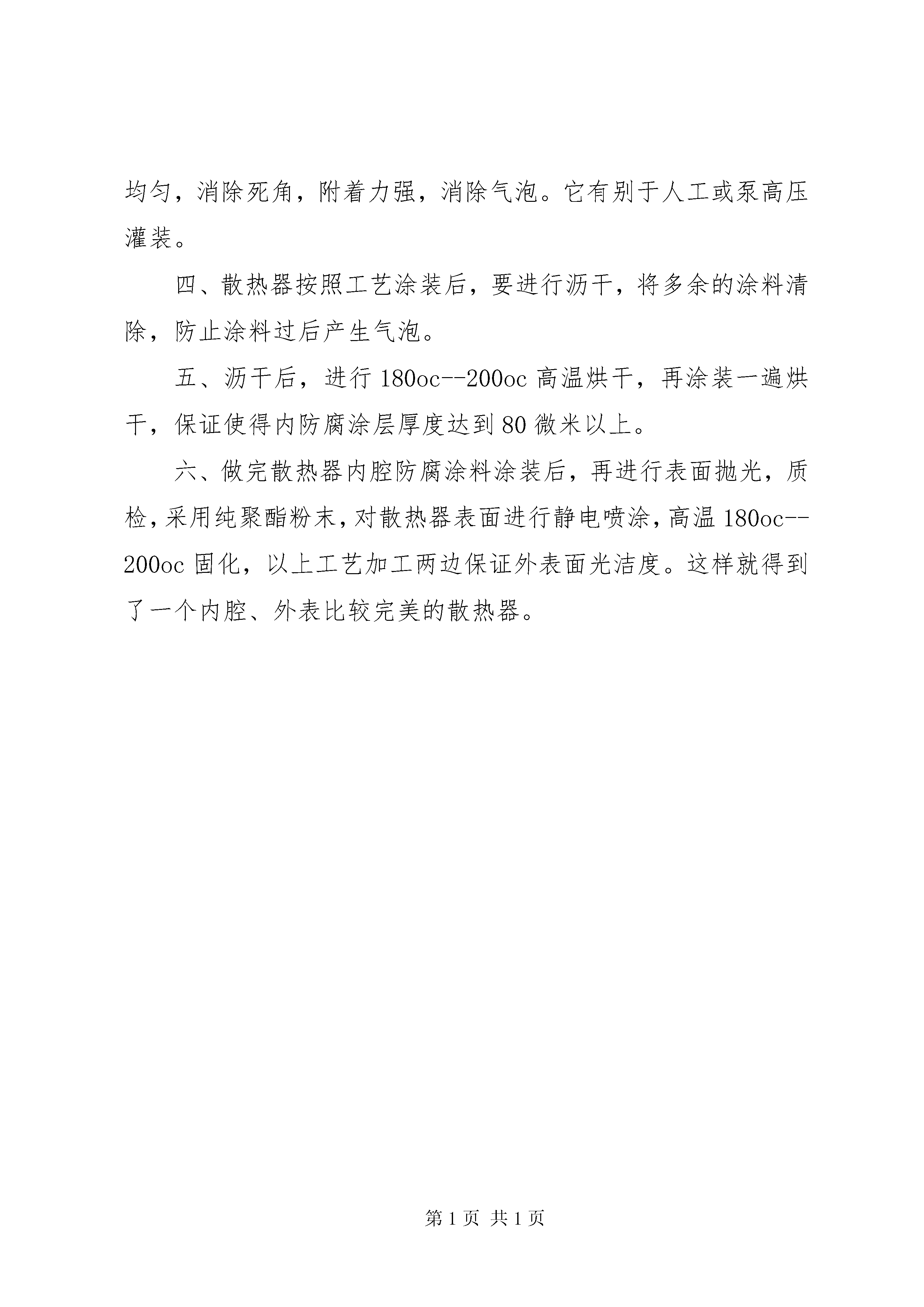

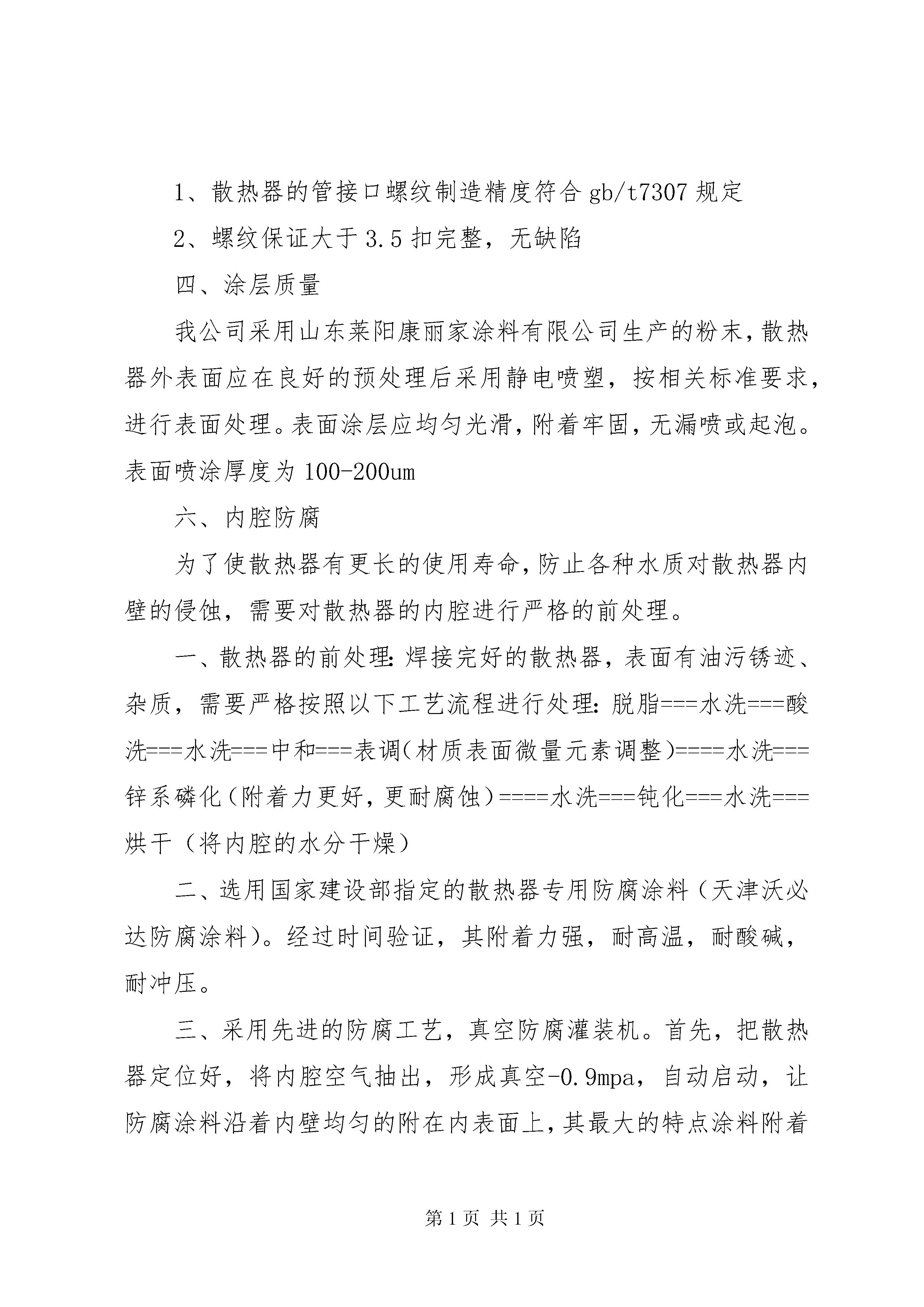

复合钢带立项报告钢铝复合散热器工艺流程选材——钢管下料——铝型材下料——质量检验——穿管——涨管——单片焊接——质量检验——整片组装——试压——质量检验——除油、除锈处理——烘干——质量检验——真空灌装第一次防腐——沥干——烘干——真空灌装第二次防腐——沥干——烘干——质量检验——上罩——静电喷塑——成品检验——包装入库产品技术说明一、钢铝复合散热器所用材质1.散热器所用无缝钢管符合gb/t3087-1999的规定，采用焊接钢管，符合gb/t3092-1993的规定。2.铝翼管材料牌号为6063或6063a，符合gb/t5237-2000中有关力学性能和gb/t3190-1996中有关化学成份的规定。二、工作压力工作压力为1.0mpa，试验压力为工作压力的1.5mpa。三、钢铝复合散热器接口螺纹1、散热器的管接口螺纹制造精度符合gb/t7307规定2、螺纹保证大于3.5扣完整，无缺陷四、涂层质量我公司采用山东莱阳康丽家涂料有限公司生产的粉末，散热器外表面应在良好的预处理后采用静电喷塑，按相关标准要求，进行表面处理。表面涂层应均匀光滑，附着牢固，无漏喷或起泡。表面喷涂厚度为100-200um六、内腔防腐为了使散热器有更长的使用寿命，防止各种水质对散热器内壁的侵蚀，需要对散热器的内腔进行严格的前处理。一、散热器的前处理：焊接完好的散热器，表面有油污锈迹、杂质，需要严格按照以下工艺流程进行处理：脱脂===水洗===酸洗===水洗===中和===表调（材质表面微量元素调整）====水洗===锌系磷化（附着力更好，更耐腐蚀）====水洗===钝化===水洗===烘干（将内腔的水分干燥）二、选用国家建设部指定的散热器专用防腐涂料（天津沃必达防腐涂料）。经过时间验证，其附着力强，耐高温，耐酸碱，耐冲压。三、采用先进的防腐工艺，真空防腐灌装机。首先，把散热器定位好，将内腔空气抽出，形成真空-0.9mpa，自动启动，让防腐涂料沿着内壁均匀的附在内表面上，其最大的特点涂料附着均匀，消除死角，附着力强，消除气泡。它有别于人工或泵高压灌装。四、散热器按照工艺涂装后，要进行沥干，将多余的涂料清除，防止涂料过后产生气泡。五、沥干后，进行180oc--200oc高温烘干，再涂装一遍烘干，保证使得内防腐涂层厚度达到80微米以上。六、做完散热器内腔防腐涂料涂装后，再进行表面抛光，质检，采用纯聚酯粉末，对散热器表面进行静电喷涂，高温180oc--200oc固化，以上工艺加工两边保证外表面光洁度。这样就得到了一个内腔、外表比较完美的散热器。
