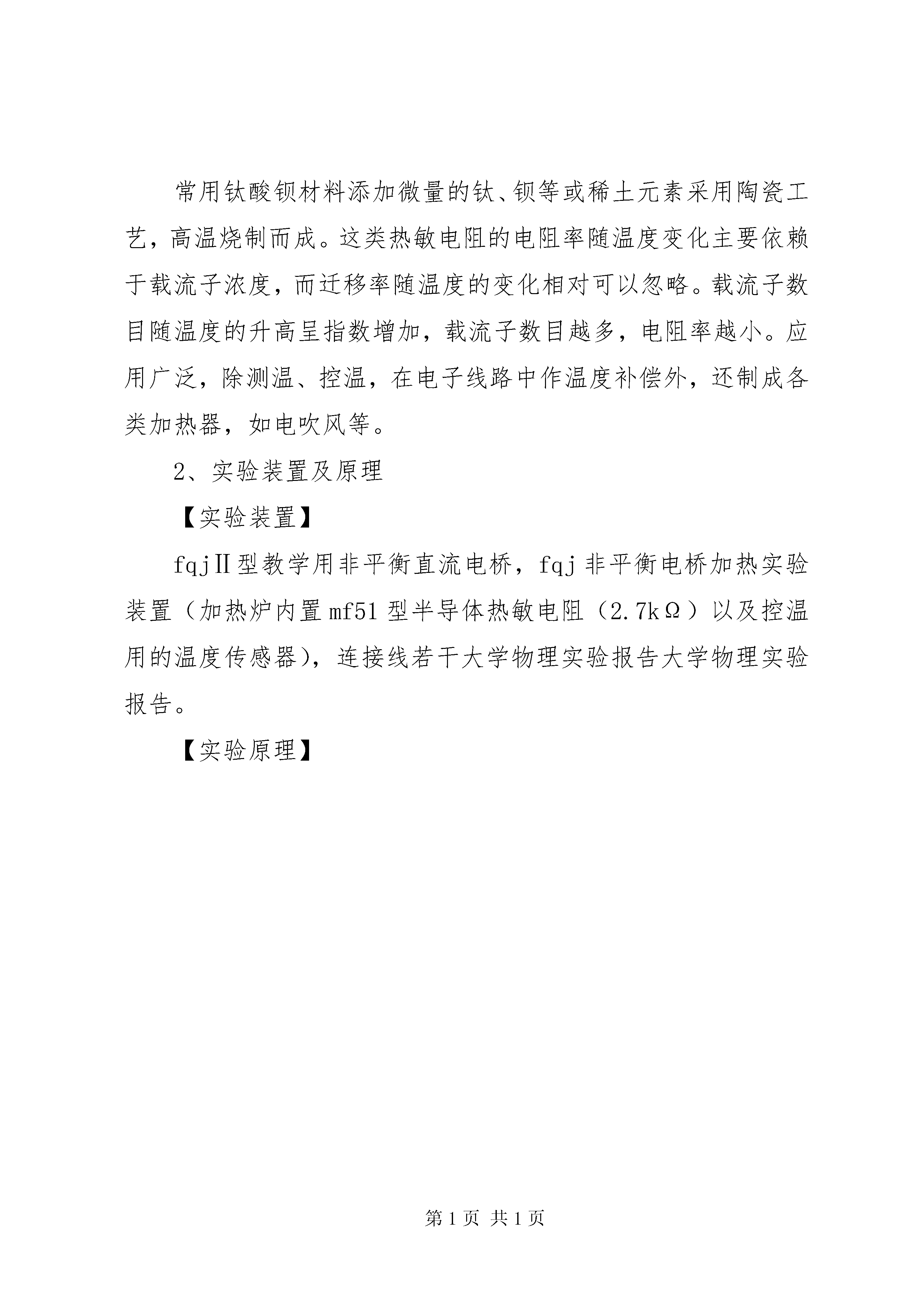

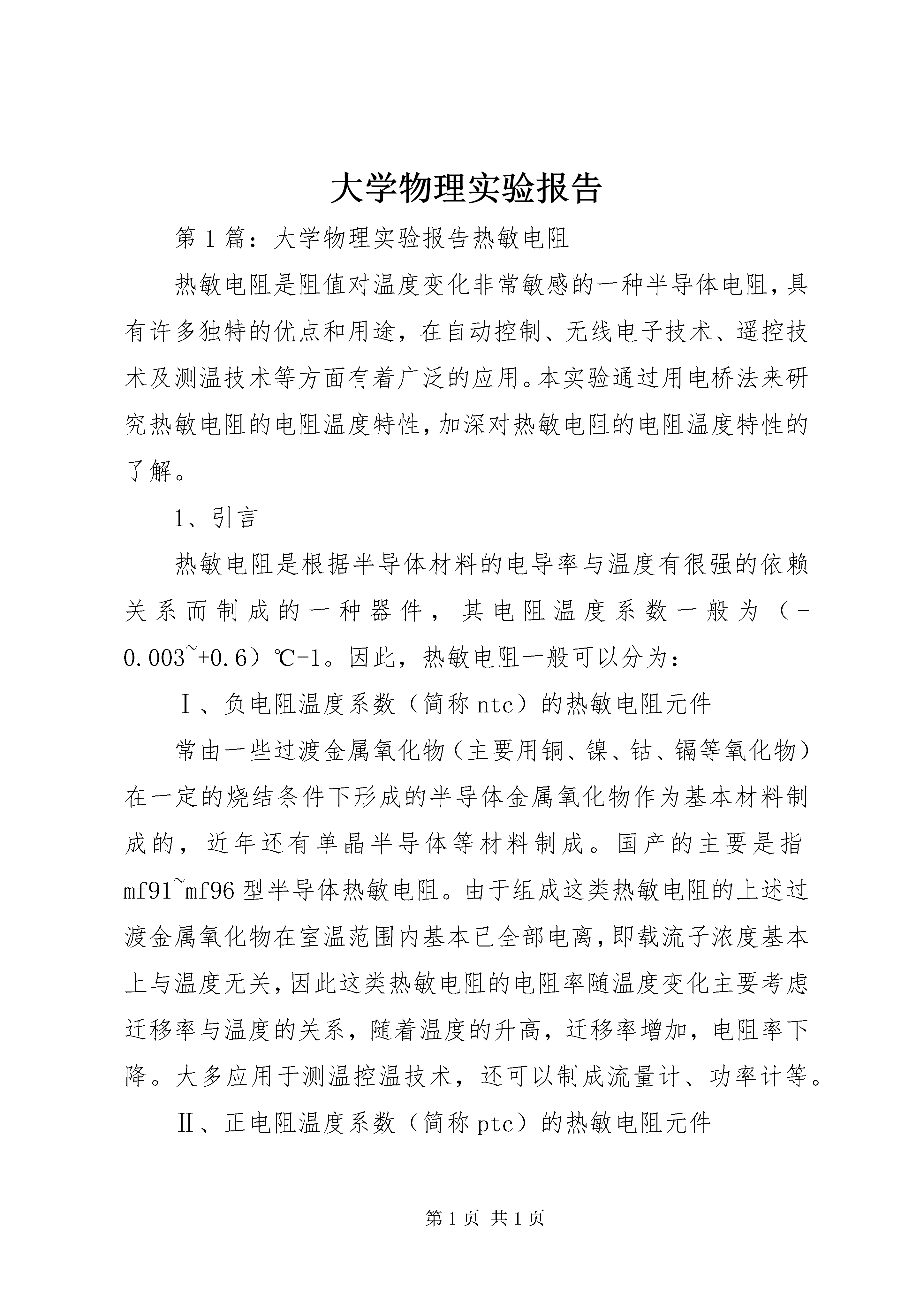

大学物理实验报告第1篇：大学物理实验报告热敏电阻热敏电阻是阻值对温度变化非常敏感的一种半导体电阻，具有许多独特的优点和用途，在自动控制、无线电子技术、遥控技术及测温技术等方面有着广泛的应用。本实验通过用电桥法来研究热敏电阻的电阻温度特性，加深对热敏电阻的电阻温度特性的了解。1、引言热敏电阻是根据半导体材料的电导率与温度有很强的依赖关系而制成的一种器件，其电阻温度系数一般为（-0.003~+0.6）℃-1。因此，热敏电阻一般可以分为：Ⅰ、负电阻温度系数（简称ntc）的热敏电阻元件常由一些过渡金属氧化物（主要用铜、镍、钴、镉等氧化物）在一定的烧结条件下形成的半导体金属氧化物作为基本材料制成的，近年还有单晶半导体等材料制成。国产的主要是指mf91~mf96型半导体热敏电阻。由于组成这类热敏电阻的上述过渡金属氧化物在室温范围内基本已全部电离，即载流子浓度基本上与温度无关，因此这类热敏电阻的电阻率随温度变化主要考虑迁移率与温度的关系，随着温度的升高，迁移率增加，电阻率下降。大多应用于测温控温技术，还可以制成流量计、功率计等。Ⅱ、正电阻温度系数（简称ptc）的热敏电阻元件常用钛酸钡材料添加微量的钛、钡等或稀土元素采用陶瓷工艺，高温烧制而成。这类热敏电阻的电阻率随温度变化主要依赖于载流子浓度，而迁移率随温度的变化相对可以忽略。载流子数目随温度的升高呈指数增加，载流子数目越多，电阻率越小。应用广泛，除测温、控温，在电子线路中作温度补偿外，还制成各类加热器，如电吹风等。2、实验装置及原理【实验装置】fqjⅡ型教学用非平衡直流电桥，fqj非平衡电桥加热实验装置（加热炉内置mf51型半导体热敏电阻（2.7kΩ）以及控温用的温度传感器），连接线若干大学物理实验报告大学物理实验报告。【实验原理】
