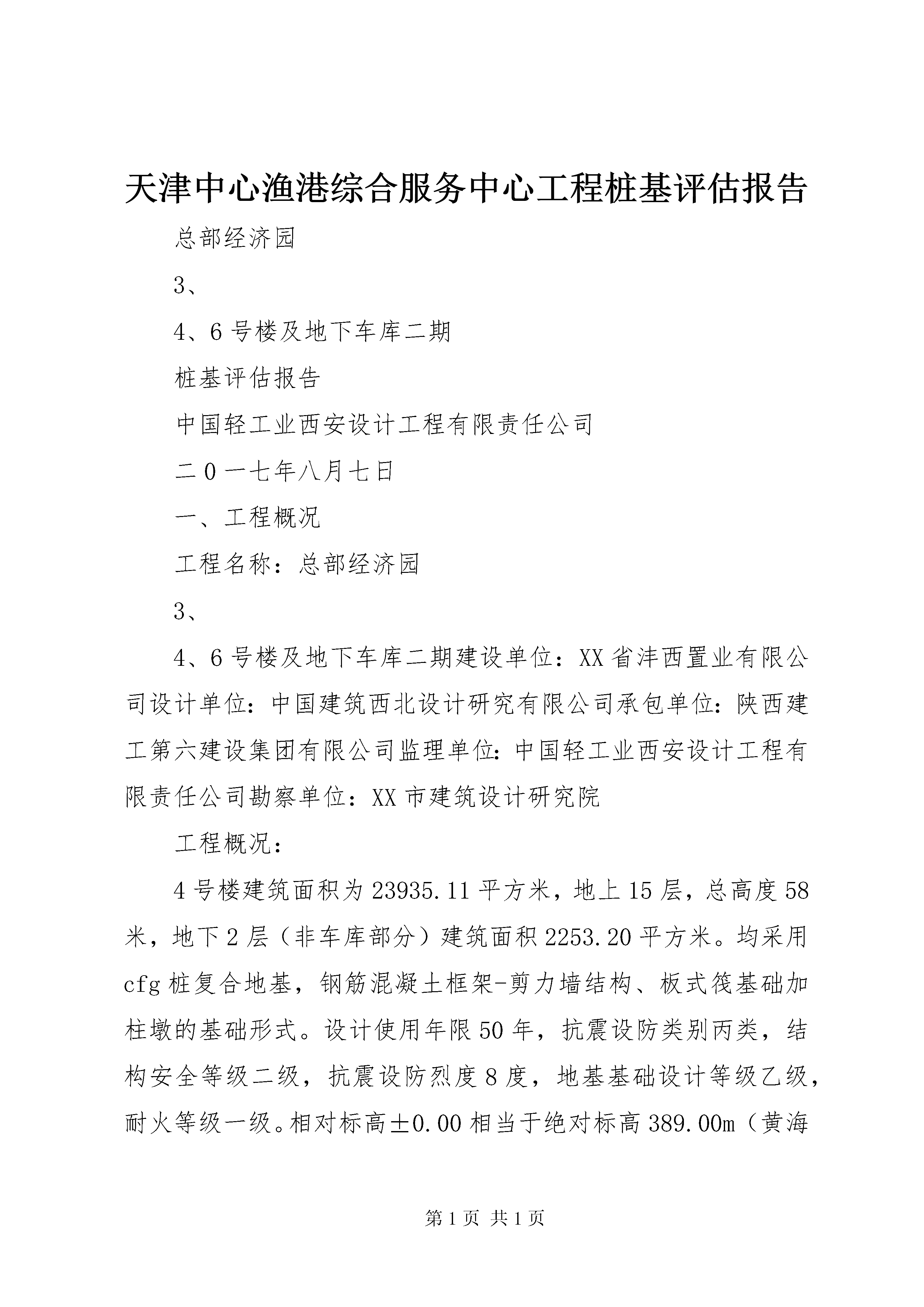

天津中心渔港综合服务中心工程桩基评估报告 (3).docx

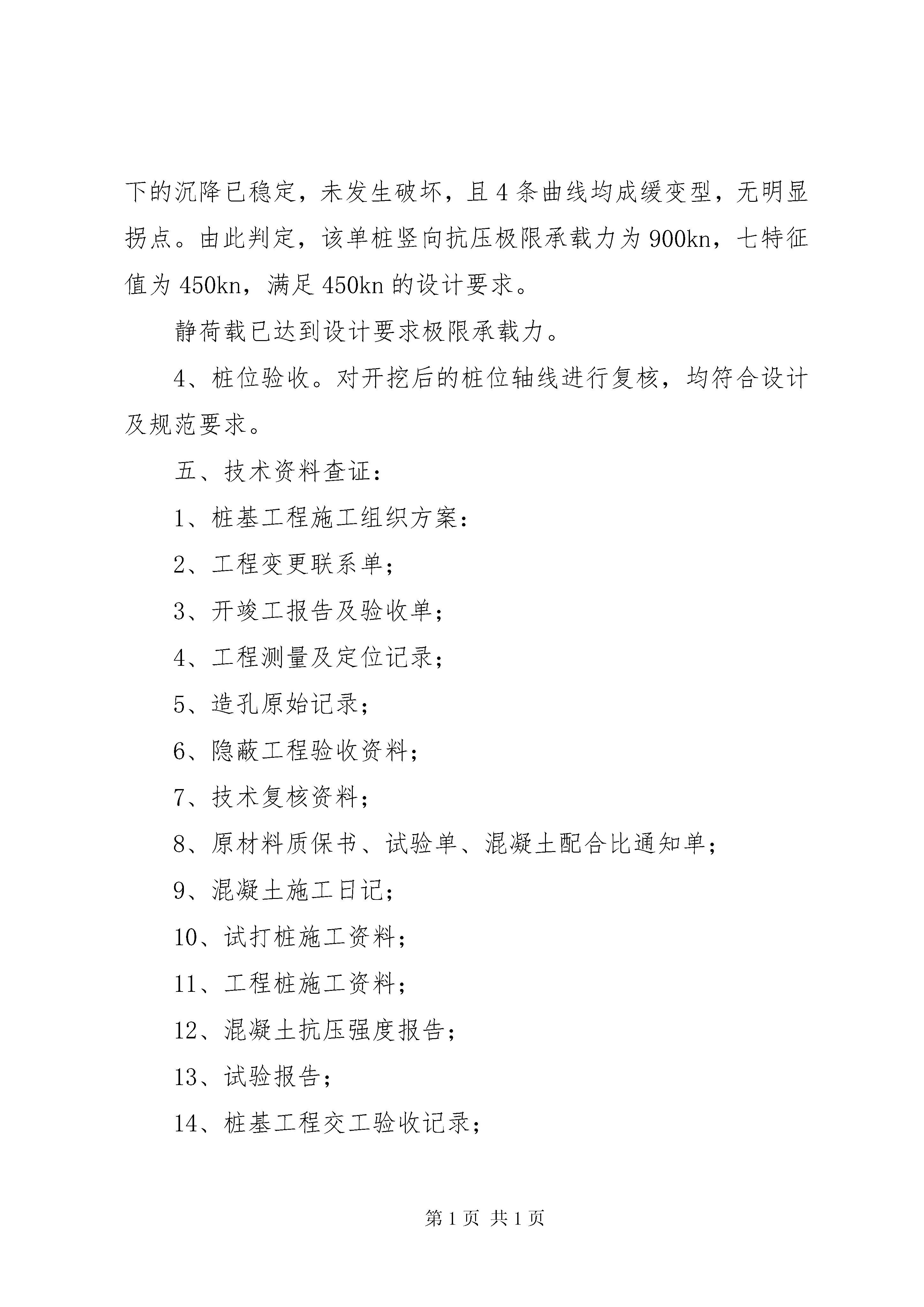

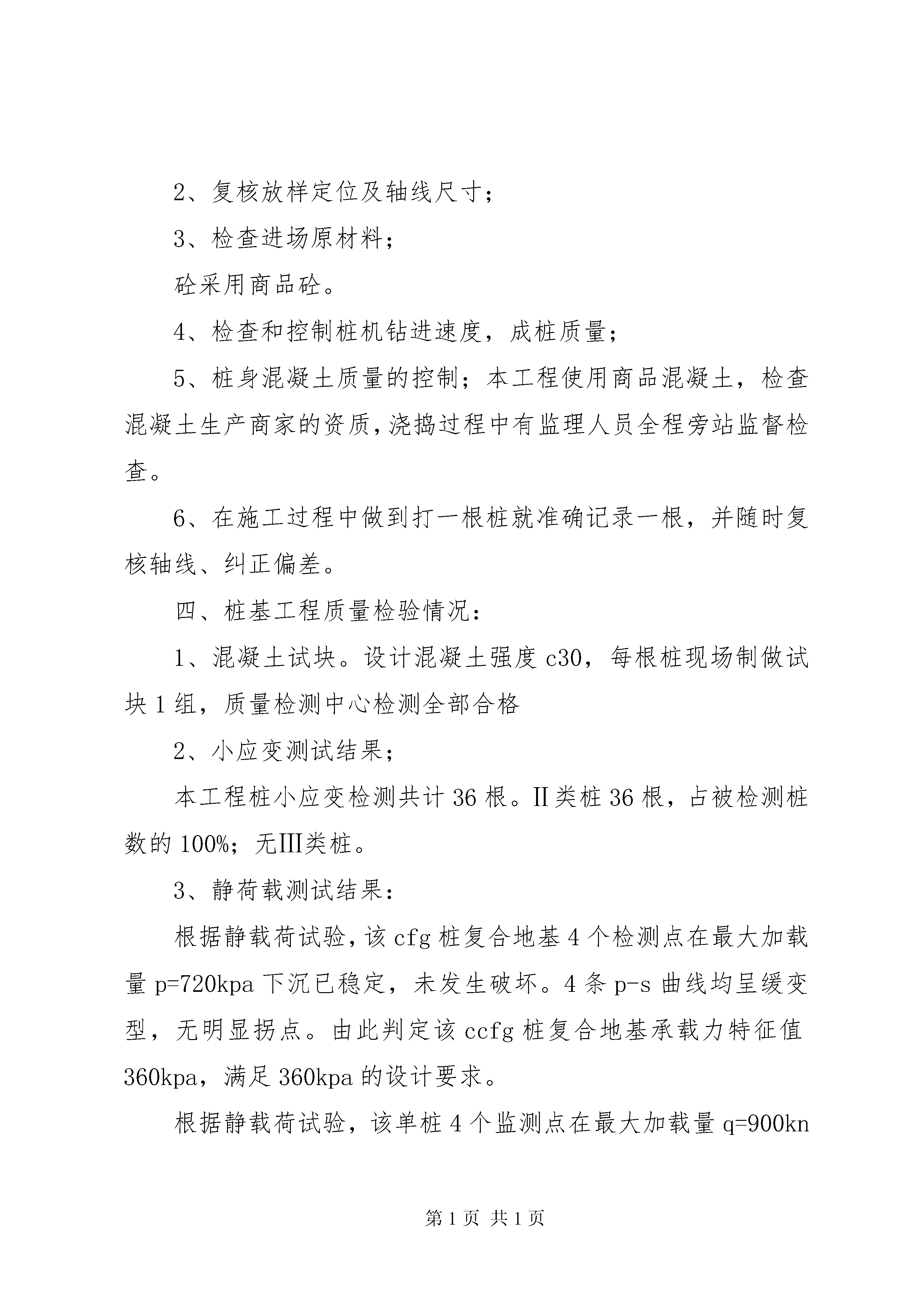

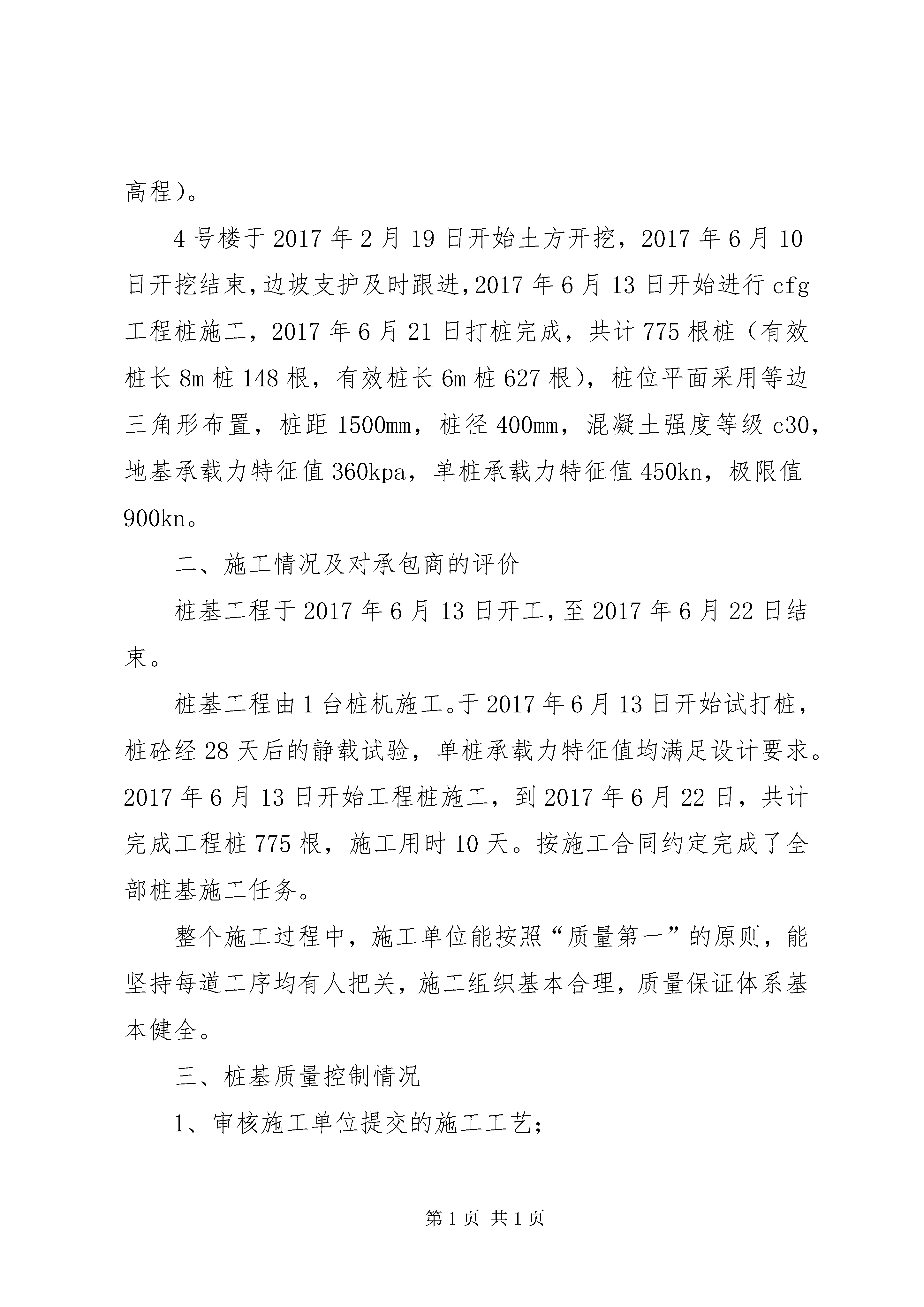

天津中心渔港综合服务中心工程桩基评估报告总部经济园3、4、6号楼及地下车库二期桩基评估报告中国轻工业西安设计工程有限责任公司二0一七年八月七日一、工程概况工程名称：总部经济园3、4、6号楼及地下车库二期建设单位：XX省沣西置业有限公司设计单位：中国建筑西北设计研究有限公司承包单位：陕西建工第六建设集团有限公司监理单位：中国轻工业西安设计工程有限责任公司勘察单位：XX市建筑设计研究院工程概况：4号楼建筑面积为23935.11平方米，地上15层，总高度58米，地下2层（非车库部分）建筑面积2253.20平方米。均采用cfg桩复合地基，钢筋混凝土框架-剪力墙结构、板式筏基础加柱墩的基础形式。设计使用年限50年，抗震设防类别丙类，结构安全等级二级，抗震设防烈度8度，地基基础设计等级乙级，耐火等级一级。相对标高±0.00相当于绝对标高389.00m（黄海高程）。4号楼于2017年2月19日开始土方开挖，2017年6月10日开挖结束，边坡支护及时跟进，2017年6月13日开始进行cfg工程桩施工，2017年6月21日打桩完成，共计775根桩（有效桩长8m桩148根，有效桩长6m桩627根），桩位平面采用等边三角形布置，桩距1500mm，桩径400mm，混凝土强度等级c30，地基承载力特征值360kpa，单桩承载力特征值450kn，极限值900kn。二、施工情况及对承包商的评价桩基工程于2017年6月13日开工，至2017年6月22日结束。桩基工程由1台桩机施工。于2017年6月13日开始试打桩，桩砼经28天后的静载试验，单桩承载力特征值均满足设计要求。2017年6月13日开始工程桩施工，到2017年6月22日，共计完成工程桩775根，施工用时10天。按施工合同约定完成了全部桩基施工任务。整个施工过程中，施工单位能按照“质量第一”的原则，能坚持每道工序均有人把关，施工组织基本合理，质量保证体系基本健全。三、桩基质量控制情况1、审核施工单位提交的施工工艺；2、复核放样定位及轴线尺寸；3、检查进场原材料；砼采用商品砼。4、检查和控制桩机钻进速度，成桩质量；5、桩身混凝土质量的控制；本工程使用商品混凝土，检查混凝土生产商家的资质，浇捣过程中有监理人员全程旁站监督检查。6、在施工过程中做到打一根桩就准确记录一根，并随时复核轴线、纠正偏差。四、桩基工程质量检验情况：1、混凝土试块。设计混凝土强度c30，每根桩现场制做试块1组，质量检测中心检测全部合格2、小应变测试结果；本工程桩小应变检测共计36根。Ⅱ类桩36根，占被检测桩数的100%；无Ⅲ类桩。3、静荷载测试结果：根据静载荷试验，该cfg桩复合地基4个检测点在最大加载量p=720kpa下沉已稳定，未发生破坏。4条p-s曲线均呈缓变型，无明显拐点。由此判定该ccfg桩复合地基承载力特征值360kpa，满足360kpa的设计要求。根据静载荷试验，该单桩4个监测点在最大加载量q=900kn下的沉降已稳定，未发生破坏，且4条曲线均成缓变型，无明显拐点。由此判定，该单桩竖向抗压极限承载力为900kn，七特征值为450kn，满足450kn的设计要求。静荷载已达到设计要求极限承载力。4、桩位验收。对开挖后的桩位轴线进行复核，均符合设计及规范要求。五、技术资料查证：1、桩基工程施工组织方案：2、工程变更联系单；3、开竣工报告及验收单；4、工程测量及定位记录；5、造孔原始记录；6、隐蔽工程验收资料；7、技术复核资料；8、原材料质保书、试验单、混凝土配合比通知单；9、混凝土施工日记；10、试打桩施工资料；11、工程桩施工资料；12、混凝土抗压强度报告；13、试验报告；14、桩基工程交工验收记录；以上文件结果均符合设计及规范要求，经检查，质量保证资料基本齐全，隐蔽工程技术复核，测量定位等资料，监理已审查签证。六、监理评价根据工程质量保证资料和实体质量检查情况，桩基工程符合设计及施工验收规范要求，验收合格，同意进行基础施工。专业监理工程师：总监理工程师：中国轻工业西安设计工程有限责任公司2017年8月9日
