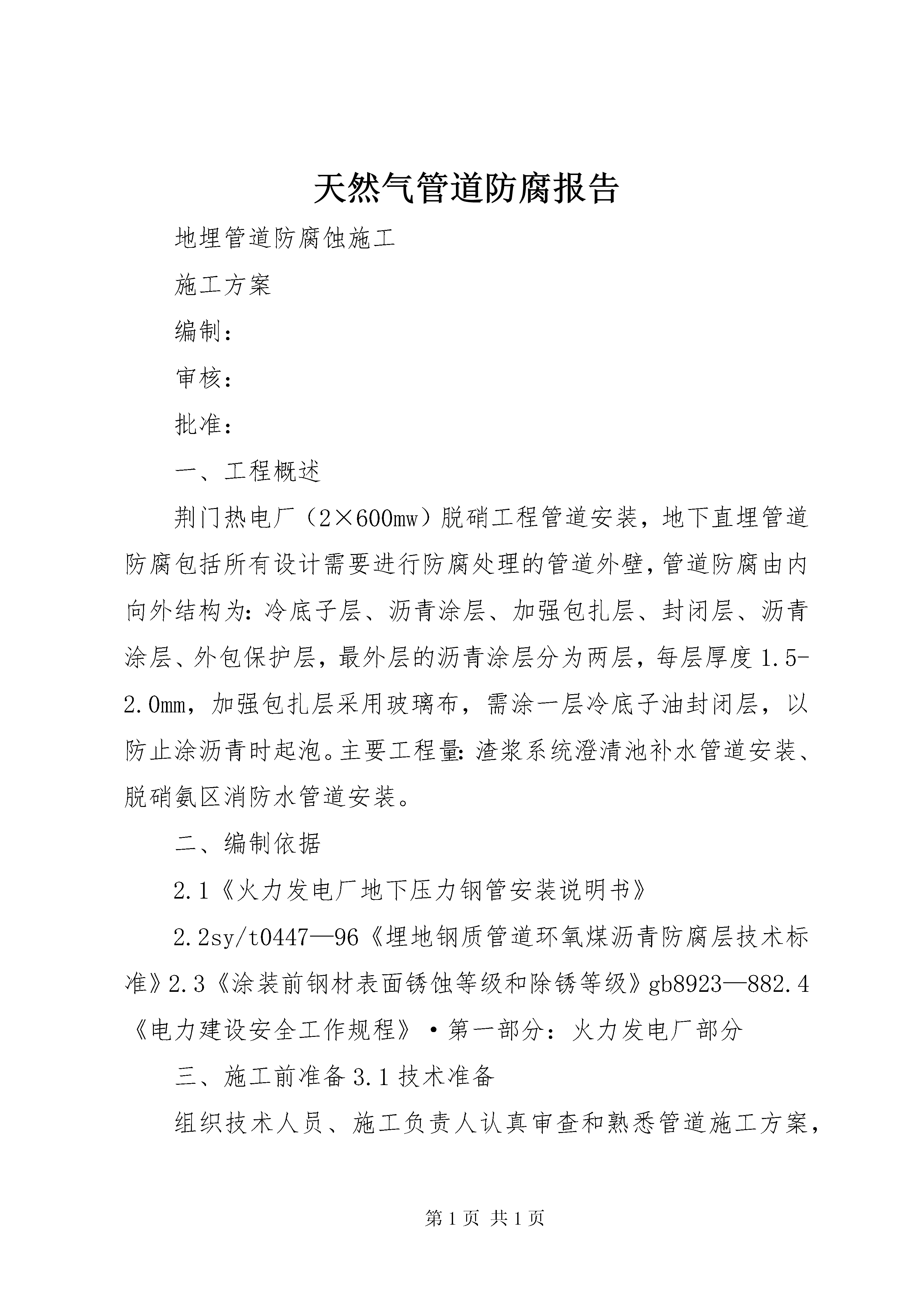

天然气管道防腐报告 (2).docx

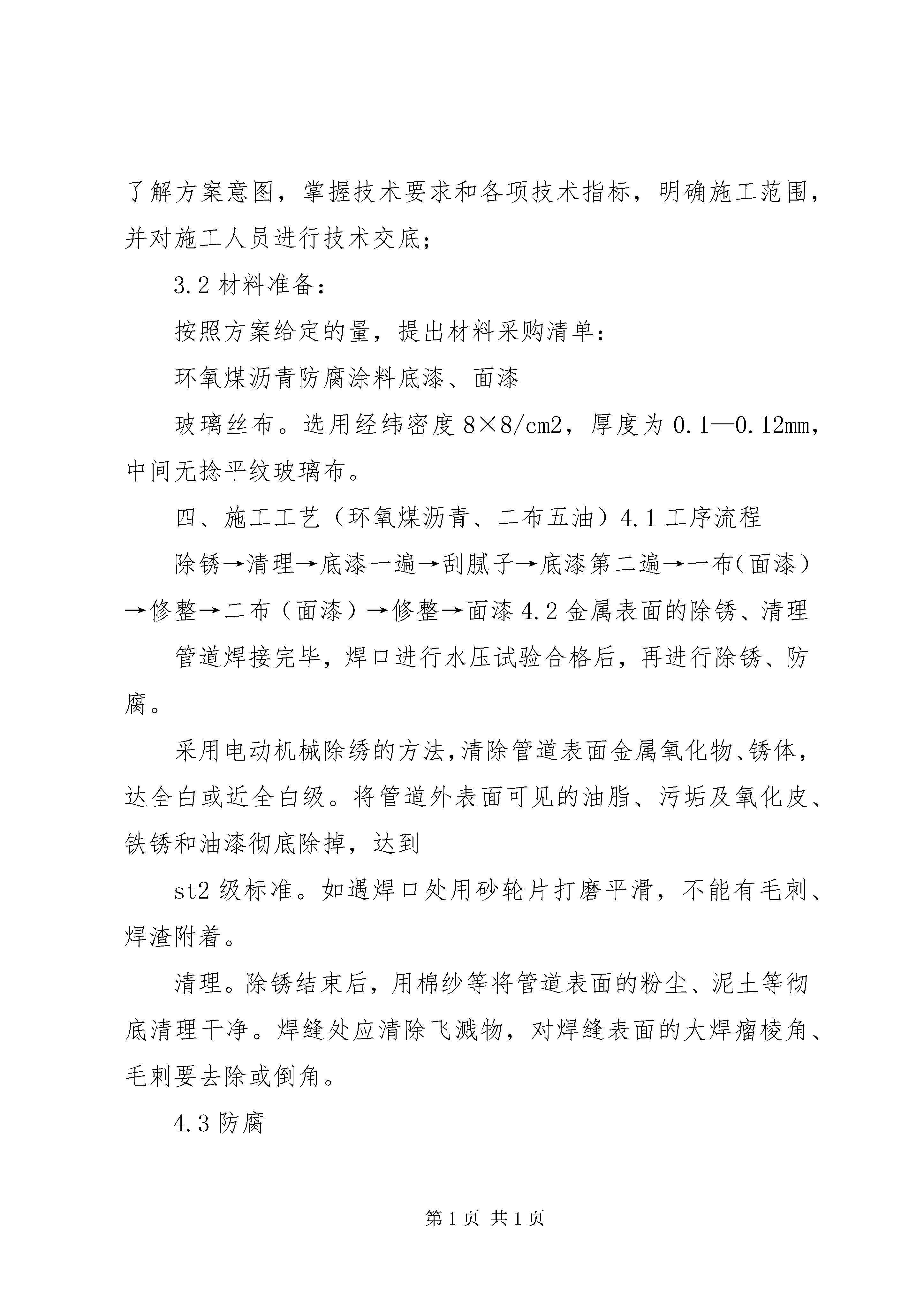

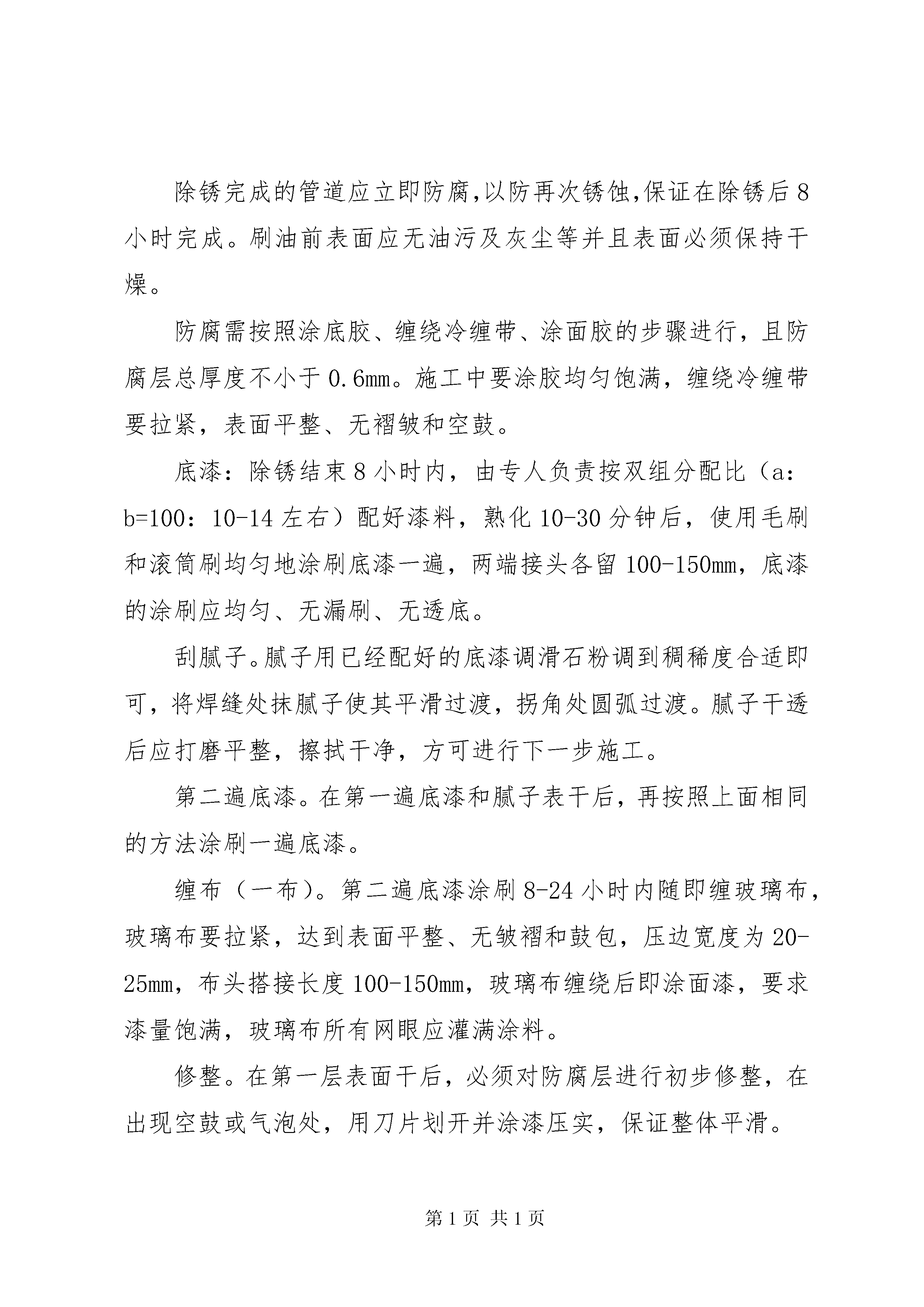

天然气管道防腐报告地埋管道防腐蚀施工施工方案编制：审核：批准：一、工程概述荆门热电厂（2×600mw）脱硝工程管道安装，地下直埋管道防腐包括所有设计需要进行防腐处理的管道外壁，管道防腐由内向外结构为：冷底子层、沥青涂层、加强包扎层、封闭层、沥青涂层、外包保护层，最外层的沥青涂层分为两层，每层厚度1.5-2.0mm，加强包扎层采用玻璃布，需涂一层冷底子油封闭层，以防止涂沥青时起泡。主要工程量：渣浆系统澄清池补水管道安装、脱硝氨区消防水管道安装。二、编制依据2.1《火力发电厂地下压力钢管安装说明书》2.2sy/t0447—96《埋地钢质管道环氧煤沥青防腐层技术标准》2.3《涂装前钢材表面锈蚀等级和除锈等级》gb8923—882.4《电力建设安全工作规程》·第一部分：火力发电厂部分三、施工前准备3.1技术准备组织技术人员、施工负责人认真审查和熟悉管道施工方案，了解方案意图，掌握技术要求和各项技术指标，明确施工范围，并对施工人员进行技术交底；3.2材料准备：按照方案给定的量，提出材料采购清单：环氧煤沥青防腐涂料底漆、面漆玻璃丝布。选用经纬密度8×8/cm2，厚度为0.1—0.12mm，中间无捻平纹玻璃布。四、施工工艺（环氧煤沥青、二布五油）4.1工序流程除锈→清理→底漆一遍→刮腻子→底漆第二遍→一布（面漆）→修整→二布（面漆）→修整→面漆4.2金属表面的除锈、清理管道焊接完毕，焊口进行水压试验合格后，再进行除锈、防腐。采用电动机械除绣的方法，清除管道表面金属氧化物、锈体，达全白或近全白级。将管道外表面可见的油脂、污垢及氧化皮、铁锈和油漆彻底除掉，达到st2级标准。如遇焊口处用砂轮片打磨平滑，不能有毛刺、焊渣附着。清理。除锈结束后，用棉纱等将管道表面的粉尘、泥土等彻底清理干净。焊缝处应清除飞溅物，对焊缝表面的大焊瘤棱角、毛刺要去除或倒角。4.3防腐除锈完成的管道应立即防腐，以防再次锈蚀，保证在除锈后8小时完成。刷油前表面应无油污及灰尘等并且表面必须保持干燥。防腐需按照涂底胶、缠绕冷缠带、涂面胶的步骤进行，且防腐层总厚度不小于0.6mm。施工中要涂胶均匀饱满，缠绕冷缠带要拉紧，表面平整、无褶皱和空鼓。底漆：除锈结束8小时内，由专人负责按双组分配比（a：b=100：10-14左右）配好漆料，熟化10-30分钟后，使用毛刷和滚筒刷均匀地涂刷底漆一遍，两端接头各留100-150mm，底漆的涂刷应均匀、无漏刷、无透底。刮腻子。腻子用已经配好的底漆调滑石粉调到稠稀度合适即可，将焊缝处抹腻子使其平滑过渡，拐角处圆弧过渡。腻子干透后应打磨平整，擦拭干净，方可进行下一步施工。第二遍底漆。在第一遍底漆和腻子表干后，再按照上面相同的方法涂刷一遍底漆。缠布（一布）。第二遍底漆涂刷8-24小时内随即缠玻璃布，玻璃布要拉紧，达到表面平整、无皱褶和鼓包，压边宽度为20-25mm，布头搭接长度100-150mm，玻璃布缠绕后即涂面漆，要求漆量饱满，玻璃布所有网眼应灌满涂料。修整。在第一层表面干后，必须对防腐层进行初步修整，在出现空鼓或气泡处，用刀片划开并涂漆压实，保证整体平滑。缠布（二布）：待第一层布涂刷8-24小时内缠第二层玻璃丝布（工艺同上）修整：同上。面漆。待缠布全部结束后，确保防腐层无空鼓、无气泡，外观达到设计工艺要求后，再使用毛刷和滚筒刷均匀涂刷面漆一遍，要求无流淌、无结块，颜色均匀，光泽一致。五、质量保证5.1原材料管理。使用的原材料必须符合设计的要求，并有产品合格证、检验报告，对不符合设计、过期材料严禁使用。5.2金属表面的处理，对涂膜的寿命影响极大，为了增加涂膜寿命，必须进行严格的表面处理。设计防腐为环氧煤青漆，故采用电动机械除锈，达全白或近全白，局部条件受限制时，使用手工钢丝刷和砂布或动力角磨机带动钢丝刷进行除锈；5.3防腐需按照涂底胶、缠绕冷缠带、涂面胶的步骤进行，且防腐层总厚度不小于0.6mm。施工中要涂胶均匀饱满，缠绕冷缠带要拉紧，表面平整无褶皱空鼓；5.4漆料必须严格按规定配比，配好漆料必须经过熟化方可使用，配好的漆料应在4小时内用完。当漆料贮存时间过久，会略有沉淀，使用前应搅匀。5.5玻璃布必须有防潮保护，含水超标的玻璃布不允许使用。5.6防腐层缠绕后须静置自干，并且保持至少8小时不淋雨、不泡水。5.7在工地，管道对接焊缝处是防腐的关键，且是施工中的薄弱环节，必须紧紧抓住这一环节，才能真正达到管道防腐的质量标准。焊缝防腐时，清除两侧的飞溅物及氧化皮，用钢丝刷反复刷去浮锈、污物等，并露出金属光泽。5.8在管段的焊接接口处两端，应留100-150mm不涂刷防腐层。待钢管安装验收完毕后，进行补刷防腐层。5.9对于小面积或区域狭窄处刷油时，用毛刷涂刷，且要上下方向或左右方向交互施工，以保证涂刷均匀，油漆厚度一致。对于大面积
