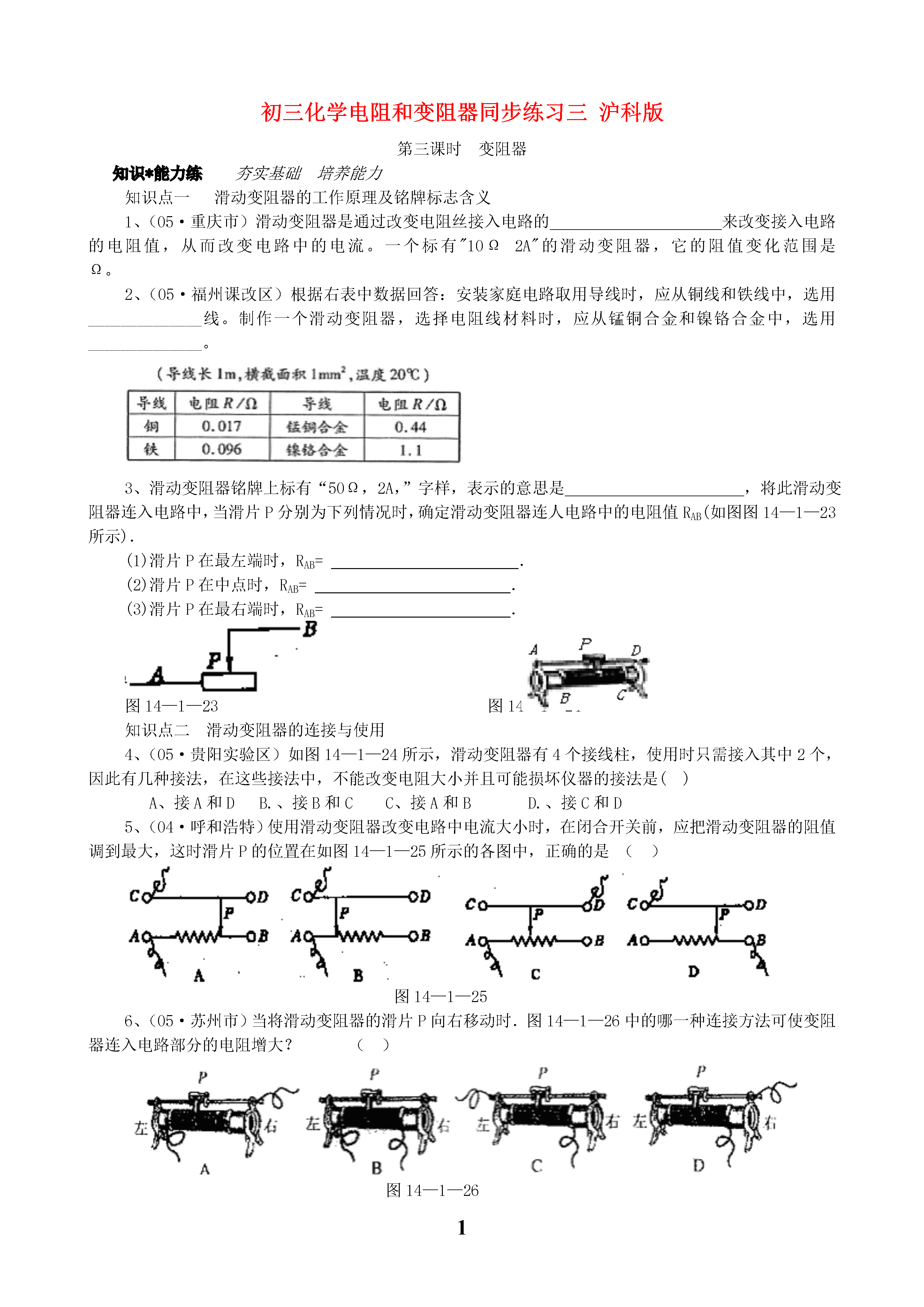

1初三化学电阻和变阻器同步练习三沪科版第三课时变阻器知识*能力练夯实基础培养能力知识点一滑动变阻器的工作原理及铭牌标志含义1、（05·重庆市）滑动变阻器是通过改变电阻丝接入电路的来改变接入电路的电阻值，从而改变电路中的电流。一个标有"10Ω2A"的滑动变阻器，它的阻值变化范围是Ω。2、（05·福州课改区）根据右表中数据回答：安装家庭电路取用导线时，应从铜线和铁线中，选用______________线。制作一个滑动变阻器，选择电阻线材料时，应从锰铜合金和镍铬合金中，选用______________。3、滑动变阻器铭牌上标有“50Ω，2A，”字样，表示的意思是，将此滑动变阻器连入电路中，当滑片P分别为下列情况时，确定滑动变阻器连人电路中的电阻值RAB(如图图14—1—23所示)．(1)滑片P在最左端时，RAB=．(2)滑片P在中点时，RAB=．(3)滑片P在最右端时，RAB=．图14—1—23图14—1—24知识点二滑动变阻器的连接与使用4、（05·贵阳实验区）如图14—1—24所示，滑动变阻器有4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是()A、接A和DB.、接B和CC、接A和BD.、接C和D5、（04·呼和浩特）使用滑动变阻器改变电路中电流大小时，在闭合开关前，应把滑动变阻器的阻值调到最大，这时滑片P的位置在如图14—1—25所示的各图中，正确的是（）图14—1—256、（05·苏州市）当将滑动变阻器的滑片P向右移动时．图14—1—26中的哪一种连接方法可使变阻器连入电路部分的电阻增大？（）图14—1—267、图14—1—27所示是滑动变阻器的结构示意图．若将A、D两接线柱接入电流，当滑片P向右移动时，变阻器连人电路部分的阻值将；若将B、D两接线柱连入电路，当P向右移动时，连入电路部分的阻值将(填“变大”、“变小”或“不变”)．图14—1—27图14—1—288、（04常州）在图14—1—28所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表的示数减小，则M、N应与滑动变阻器上的哪两个接线柱连接()A．M接C，N接DB．M接A，N接BC．M接C，N接BD．M接A，N接D知识点三使用滑动变阻器改变电路中的电流9、(05·锦州市)如图14—1—29所示的电路，电源电压和灯丝电阻保持不变，开关S闭合后，在滑动变阻器滑片向左滑动过程中，电压表V的示数____，电流表A1的示数____，电流表A2的示数____。(填“变大”、“变小”或“不变”)图14—1—29图14—1—3010、小宇在实验室用图14—1—30所示的电路做电学实验．请你帮助他完成以下判断：(1)当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将(填“变暗”“不变”或“变亮”)．(2)当滑动变阻器的A、D两个接线柱接人电路中，要使灯L变暗，滑片P应向端移动·11、（04·兰州）如图14—1—31所示的甲、乙两个电路中，闭合开关Sl和S2，都向右移动滑动变阻器的滑片p时，关于灯泡L1和L2的亮度变化情况是()A、Ll和L2都变亮B、Ll和L2都变暗C、Ll变亮，L2变暗D、Ll变暗，L2亮度不变图14—1—31知识点四滑动变阻器在生产、生活中的应用图14—1—3212、（05·临沂市）电视机、收音机、复读机上的"音量Volume"址钮．能够控制声音的响度。它的实质是一个_____________。13、(04·厦门)图14—1—32是汽车上一种自动测定油箱内油面高度的装置，只是滑动变阻器，它的金属滑片P是杠杆的一端，从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度．当油箱内的油面降低时()A、滑动变阻器的金属滑片P上移，电路中的电流增大D．滑动变阻器的金属滑片P上移，电路中的电流减小C、滑动变阻器的金属滑片P下移，电路中的电流增大D、滑动变阻器的金属滑片P下移，电路中的电流减小14、收音机内调节音量的元件叫电位器，如图14—1—33所示，甲图P旋片可随转动旋钮改变在碳膜的位置，如果要将甲图连人乙图，并且逆时针旋转P旋片，使收音机音量增大，导线应怎样连接?试在原图上作出．图14—1—3315、在一个晚会上，小王同学根据节目的需要，想设计两种灯光效果，一种是让舞台上的灯光渐渐变化，例如：太阳升起时，舞台渐渐亮起来，另一种是让舞台灯光跳跃式的变化，例如：根据剧情需要让灯光分三个层次跳跃式变亮，后来他在其他同学帮助下圆满完成，你知道他是怎么设计的吗?请画出电路图并加以简单的说明．方法*技巧练巧练方法事半功倍方法技巧一由于串联电路中电
