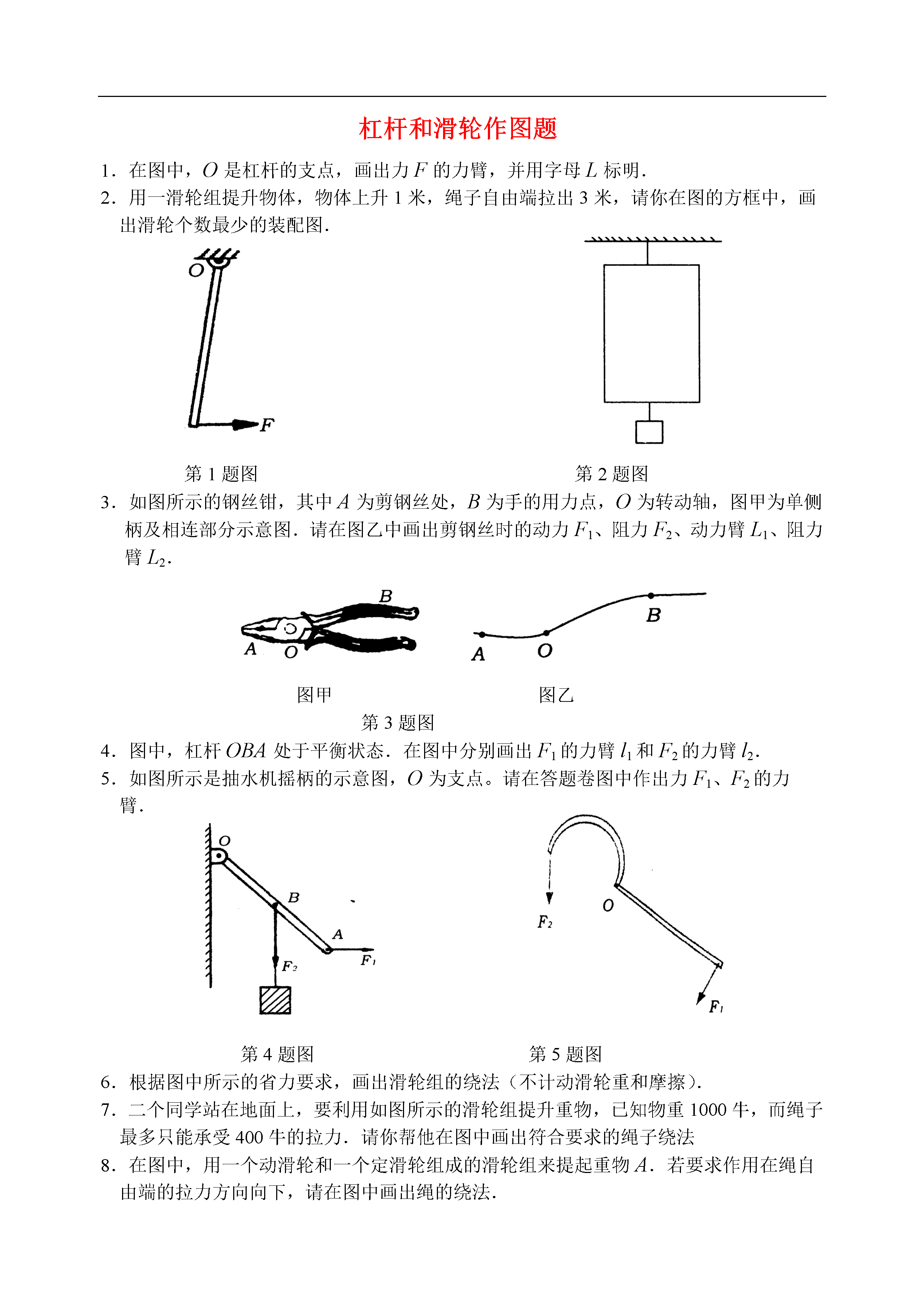

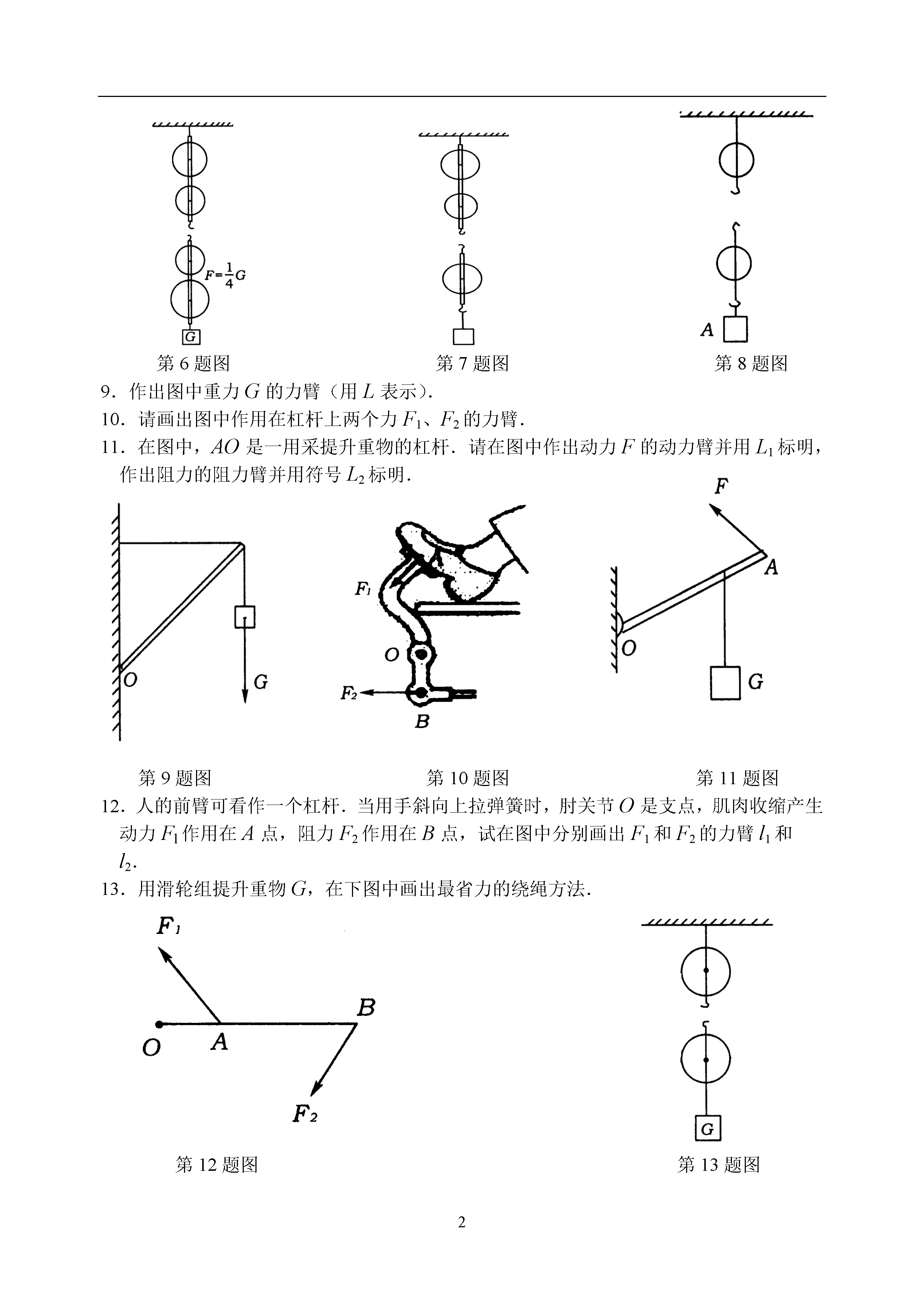

2杠杆和滑轮作图题1．在图中，O是杠杆的支点，画出力F的力臂，并用字母L标明．2．用一滑轮组提升物体，物体上升1米，绳子自由端拉出3米，请你在图的方框中，画出滑轮个数最少的装配图．       第1题图        第2题图3．如图所示的钢丝钳，其中A为剪钢丝处，B为手的用力点，O为转动轴，图甲为单侧柄及相连部分示意图．请在图乙中画出剪钢丝时的动力F1、阻力F2、动力臂L1、阻力臂L2．  图甲           图乙第3题图4．图中，杠杆OBA处于平衡状态．在图中分别画出F1的力臂l1和F2的力臂l2．5．如图所示是抽水机摇柄的示意图，O为支点。请在答题卷图中作出力F1、F2的力臂．第4题图第5题图6．根据图中所示的省力要求，画出滑轮组的绕法（不计动滑轮重和摩擦）． 7．二个同学站在地面上，要利用如图所示的滑轮组提升重物，已知物重1000牛，而绳子最多只能承受400牛的拉力．请你帮他在图中画出符合要求的绳子绕法8．在图中，用一个动滑轮和一个定滑轮组成的滑轮组来提起重物A．若要求作用在绳自由端的拉力方向向下，请在图中画出绳的绕法．第6题图第7题图第8题图9．作出图中重力G的力臂（用L表示）．10．请画出图中作用在杠杆上两个力F1、F2的力臂．11．在图中，AO是一用采提升重物的杠杆．请在图中作出动力F的动力臂并用L1标明，作出阻力的阻力臂并用符号L2标明．第9题图第10题图第11题图12．人的前臂可看作一个杠杆．当用手斜向上拉弹簧时，肘关节O是支点，肌肉收缩产生动力Fl作用在A点，阻力F2作用在B点，试在图中分别画出F1和F2的力臂l1和l2．13．用滑轮组提升重物G，在下图中画出最省力的绕绳方法．第12题图第13题图
