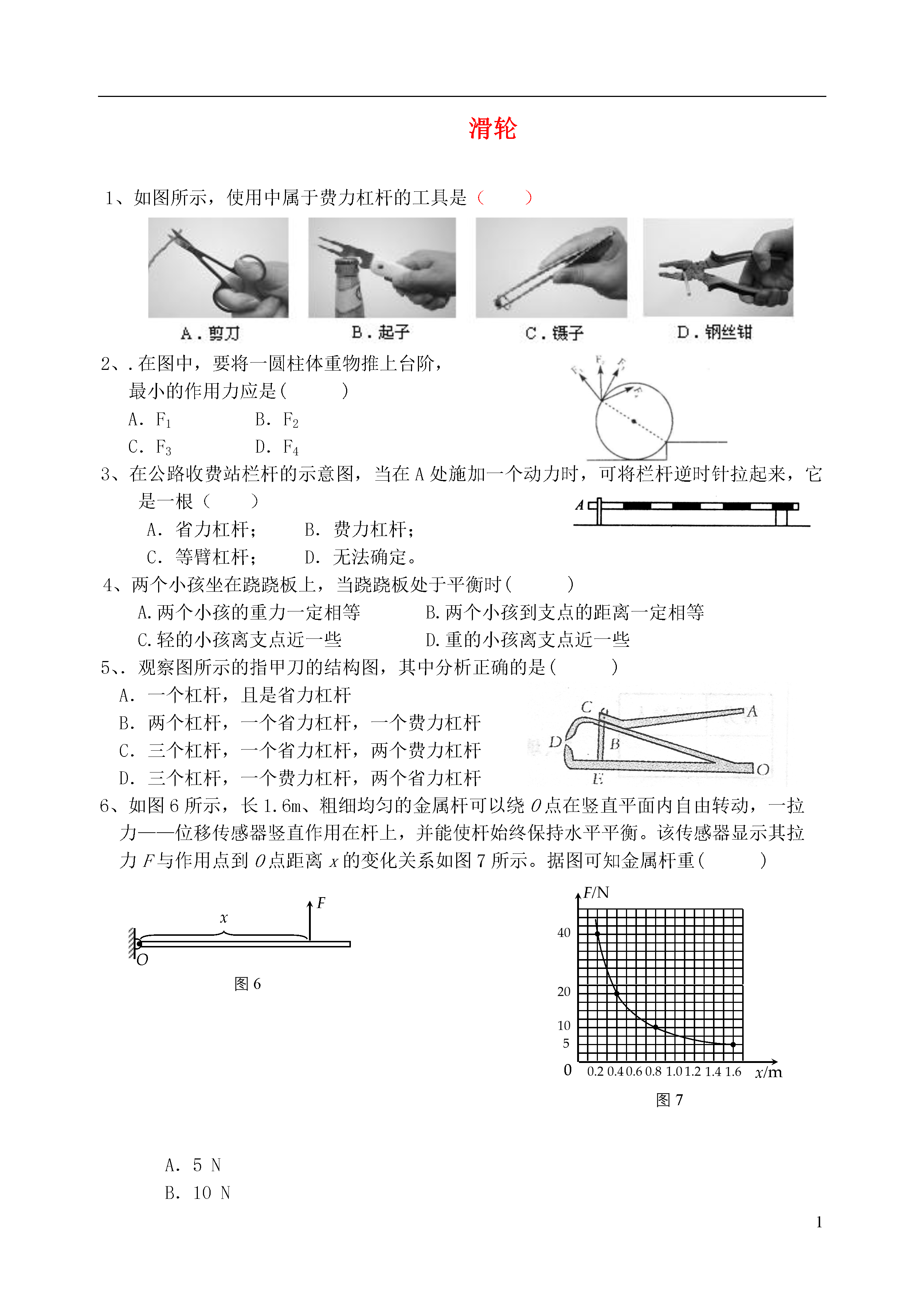

21滑轮1、如图所示，使用中属于费力杠杆的工具是（）2、.在图中，要将一圆柱体重物推上台阶，最小的作用力应是()A．F1B．F2C．F3D．F43、在公路收费站栏杆的示意图，当在A处施加一个动力时，可将栏杆逆时针拉起来，它是一根（）A．省力杠杆；B．费力杠杆；C．等臂杠杆；D．无法确定。4、两个小孩坐在跷跷板上，当跷跷板处于平衡时()A.两个小孩的重力一定相等B.两个小孩到支点的距离一定相等C.轻的小孩离支点近一些D.重的小孩离支点近一些5、．观察图所示的指甲刀的结构图，其中分析正确的是()A．一个杠杆，且是省力杠杆B．两个杠杆，一个省力杠杆，一个费力杠杆C．三个杠杆，一个省力杠杆，两个费力杠杆D．三个杠杆，一个费力杠杆，两个省力杠杆6、如图6所示，长1.6m、粗细均匀的金属杆可以绕O点在竖直平面内自由转动，一拉力——位移传感器竖直作用在杆上，并能使杆始终保持水平平衡。该传感器显示其拉力F与作用点到O点距离x的变化关系如图7所示。据图可知金属杆重()x/m0F/N0.20.40.60.81.01.21.41.64020105图7FO图6xA．5NB．10NC．20ND．40N7、下列工具：①钢丝钳②钓鱼杆③筷子④镊子⑤开酒瓶用的起子，其中属于费力杠杆的是()A．①②③B．②③④C．①③⑤D．②③⑤8、我们都做过“探究杠杆平衡条件”的实验。(1)实验前没有挂钩码时，若杠杆左端下倾，则应将右端的平衡螺母向_______(选填“左”或“右”)调节，使杠杆在水平位置平衡，实验前使杠杆水平平衡的目的是________________________________________________。(2)实验中，用图9所示的方式悬挂钩码，杠杆也能水平平衡(杠杆上每格等距)，但老师却往往提醒大家不要采用这种方式。这主要是因为该种方式()A．一个人无法独立操作B．需要使用太多的钩码C．力臂与杠杆不重合D．力和力臂数目过多(3)图9中，不改变支点O右侧所挂的两个钩码及其位置，保持左侧第____格的钩码不动，将左侧另外两个钩码改挂到它的下方，杠杆仍可以水平平衡。9、物体重1000N，如果用一个定滑轮提起它，要用__________N的力。如果用一个动滑轮提起它，要用_________N的力。（不计摩擦及滑轮自重）10、一块质量分布均匀的长方形木板放在水平地面上，现在要将木板从N端抬起，请你在图中标出支点O的位置，并画出所用最小动力F的示意图和动力臂L（板的厚度不计）。11、要用滑轮组将陷在泥中的汽车拉出来，试在图11中画出最省力的绕绳方法。12、在下左图中用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起．13、下右图为用道钉撬来撬铁路枕木上道钉的图片，若阻力F2为1500N，根据图片估算此道钉撬所用最小动力F1的大小。
