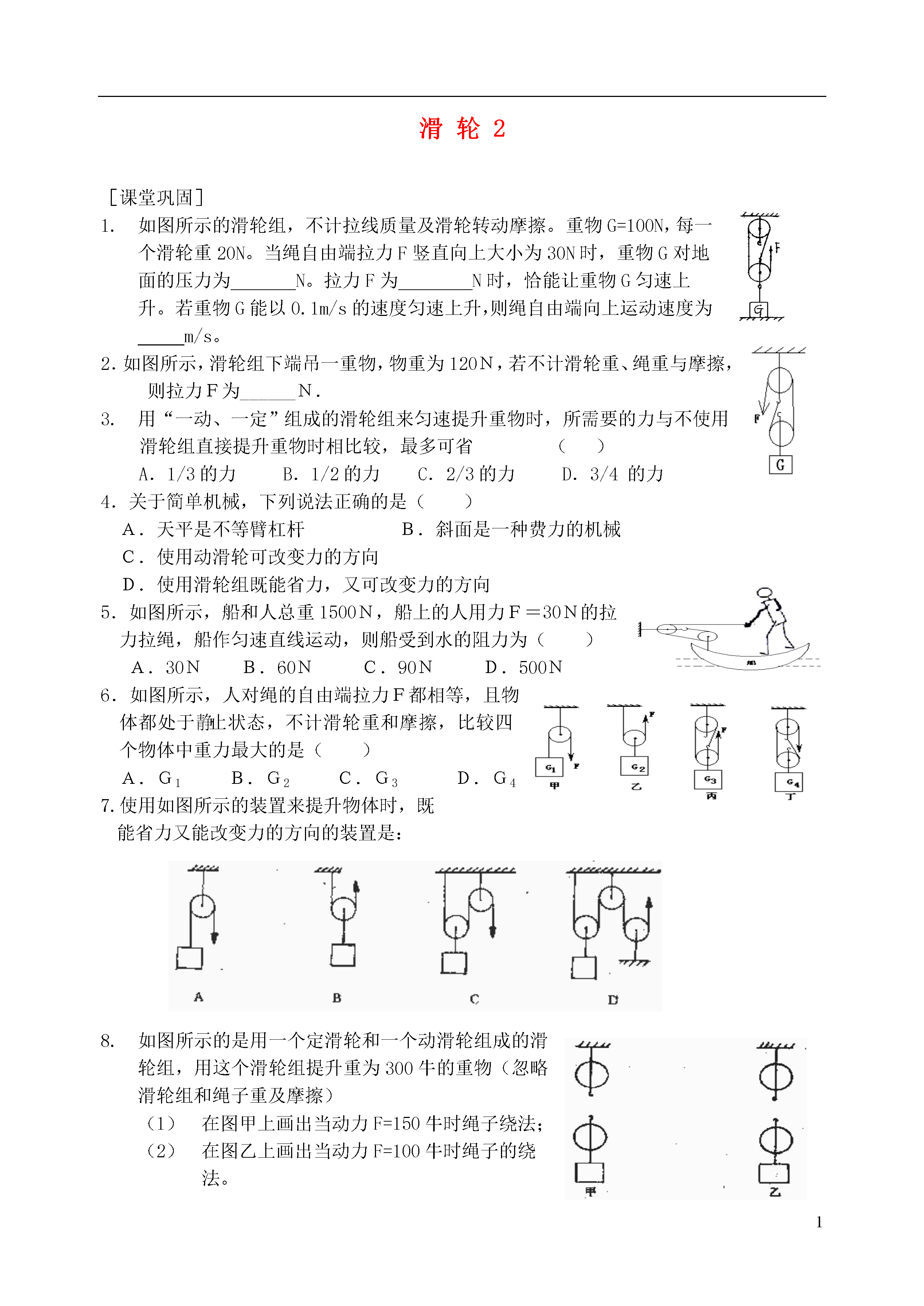

21滑轮2［课堂巩固］1.如图所示的滑轮组，不计拉线质量及滑轮转动摩擦。重物G=100N，每一个滑轮重20N。当绳自由端拉力F竖直向上大小为30N时，重物G对地面的压力为N。拉力F为N时，恰能让重物G匀速上升。若重物G能以0.1m/s的速度匀速上升，则绳自由端向上运动速度为_____m/s。2．如图所示，滑轮组下端吊一重物，物重为120Ｎ，若不计滑轮重、绳重与摩擦，则拉力Ｆ为______Ｎ．3.用“一动、一定”组成的滑轮组来匀速提升重物时，所需要的力与不使用滑轮组直接提升重物时相比较，最多可省（）A．1/3的力B．1/2的力C．2/3的力D．3/4的力4．关于简单机械，下列说法正确的是（）Ａ．天平是不等臂杠杆Ｂ．斜面是一种费力的机械Ｃ．使用动滑轮可改变力的方向Ｄ．使用滑轮组既能省力，又可改变力的方向5．如图所示，船和人总重1500Ｎ，船上的人用力Ｆ＝30Ｎ的拉力拉绳，船作匀速直线运动，则船受到水的阻力为（）Ａ．30ＮＢ．60ＮＣ．90ＮＤ．500Ｎ6．如图所示，人对绳的自由端拉力Ｆ都相等，且物体都处于静止状态，不计滑轮重和摩擦，比较四个物体中重力最大的是（）Ａ．Ｇ1Ｂ．Ｇ2Ｃ．Ｇ3Ｄ．Ｇ47.使用如图所示的装置来提升物体时，既能省力又能改变力的方向的装置是：如图所示的是用一个定滑轮和一个动滑轮组成的滑轮组，用这个滑轮组提升重为300牛的重物（忽略滑轮组和绳子重及摩擦）在图甲上画出当动力F=150牛时绳子绕法；在图乙上画出当动力F=100牛时绳子的绕法。［课后练习］1.根据你所掌握的滑轮知识，完成下列表格：分类优缺点实质定滑轮动滑轮滑轮组使用滑轮组时，滑轮组用＿＿＿段绳子吊着物体，提起物体用的力就是物体重或物体与动滑轮总重的＿＿＿；绳子移动的距离就是物体移动距离的＿＿＿。2．如图7所示为甲、乙两个滑轮组，用笔画线代表绳，按要求将滑轮组连接起来．甲为最省力的绕法，乙为使用起来最方便的绕法，并标上Ｆ的大小．（滑轮重与摩擦不计）3．如图8所示装置是一个定滑轮和一个动滑轮组成的滑轮组，现用这个装置去提升一个重2000Ｎ的物体，而所用的绳索最多只能承受800Ｎ的拉力，在图中画出最安全的绕法．（不计滑轮重及摩擦）4．在图9中，用一个动滑轮和两个定滑轮组成的滑轮组提升重物A，要求作用在绳自由端的拉力方向向下，有三段绳子承担物重，请在图中画出绳的绕法。图8图7图95．要用（１／４）Ｇ的力将重为Ｇ的物体从地面搬到高h的平台ＡＢ上，你有哪几种方法？（至少设计出两种方法）画出每种方法的简图，并简要说明所用简单机械的条件．（不计摩擦力和额外阻力）
