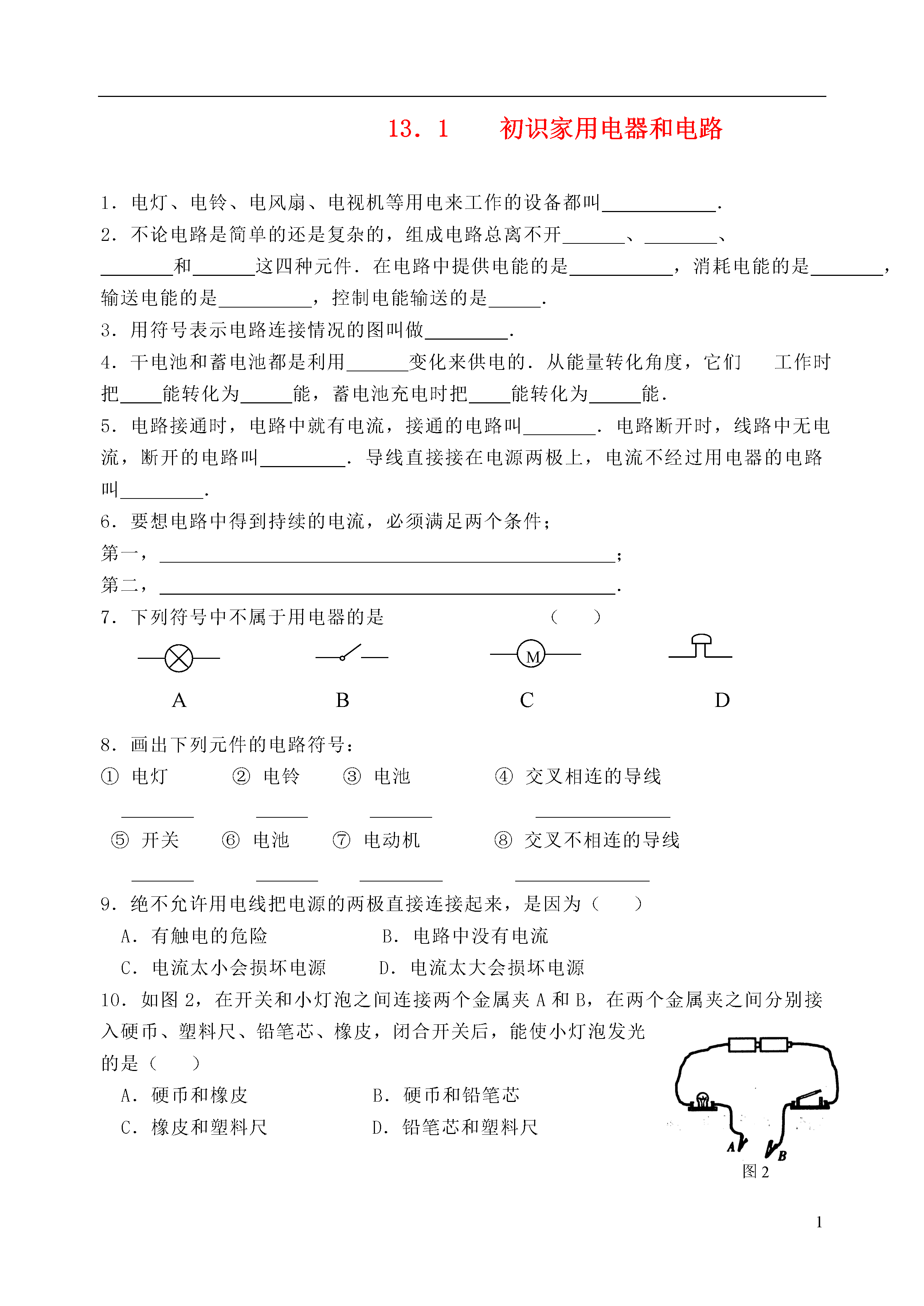

2113．1初识家用电器和电路1．电灯、电铃、电风扇、电视机等用电来工作的设备都叫．2．不论电路是简单的还是复杂的，组成电路总离不开、、和这四种元件．在电路中提供电能的是，消耗电能的是，输送电能的是，控制电能输送的是．3．用符号表示电路连接情况的图叫做．4．干电池和蓄电池都是利用变化来供电的．从能量转化角度，它们工作时把能转化为能，蓄电池充电时把能转化为能．5．电路接通时，电路中就有电流，接通的电路叫．电路断开时，线路中无电流，断开的电路叫．导线直接接在电源两极上，电流不经过用电器的电路叫．6．要想电路中得到持续的电流，必须满足两个条件；第一，；第二，．7．下列符号中不属于用电器的是（）MABCD8．画出下列元件的电路符号：①电灯②电铃③电池④交叉相连的导线⑤开关⑥电池⑦电动机⑧交叉不相连的导线9．绝不允许用电线把电源的两极直接连接起来，是因为（）A．有触电的危险B．电路中没有电流C．电流太小会损坏电源D．电流太大会损坏电源图210．如图2，在开关和小灯泡之间连接两个金属夹A和B，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（）A．硬币和橡皮B．硬币和铅笔芯C．橡皮和塑料尺D．铅笔芯和塑料尺11．在图3的四个电路图中，开关S闭合后，能使小灯泡L1和L2都正常发光的图是（）L1L2SL1L2SL1L2SL1L2SA．B．C．D．图312．指出下列电路图的错误：①②③13．找一只手电简来看一看它的构造，了解电池、灯泡、开关是怎样连接起来的？一般手电简的外壳是用金属制作的，它起了什么作用？塑料外壳的手电筒．用什么办法来连接电池和灯泡？试着画出图中手电筒的电路图．15请画出下图所示实物电路的电路图
