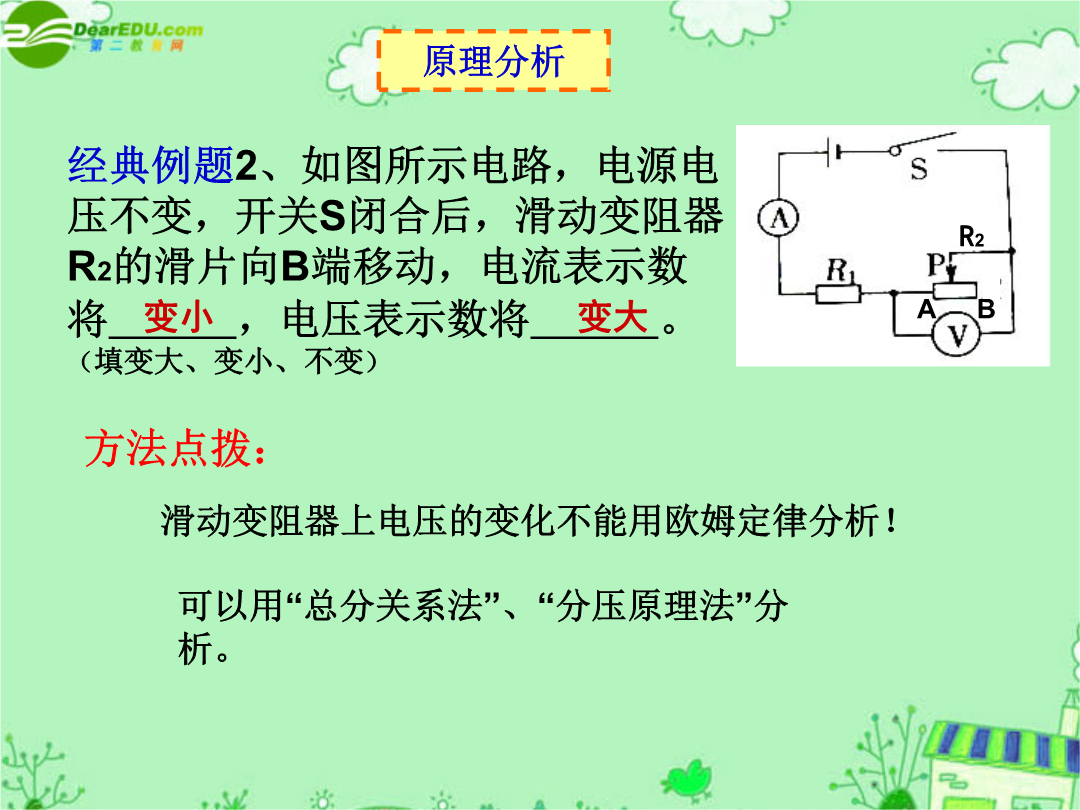

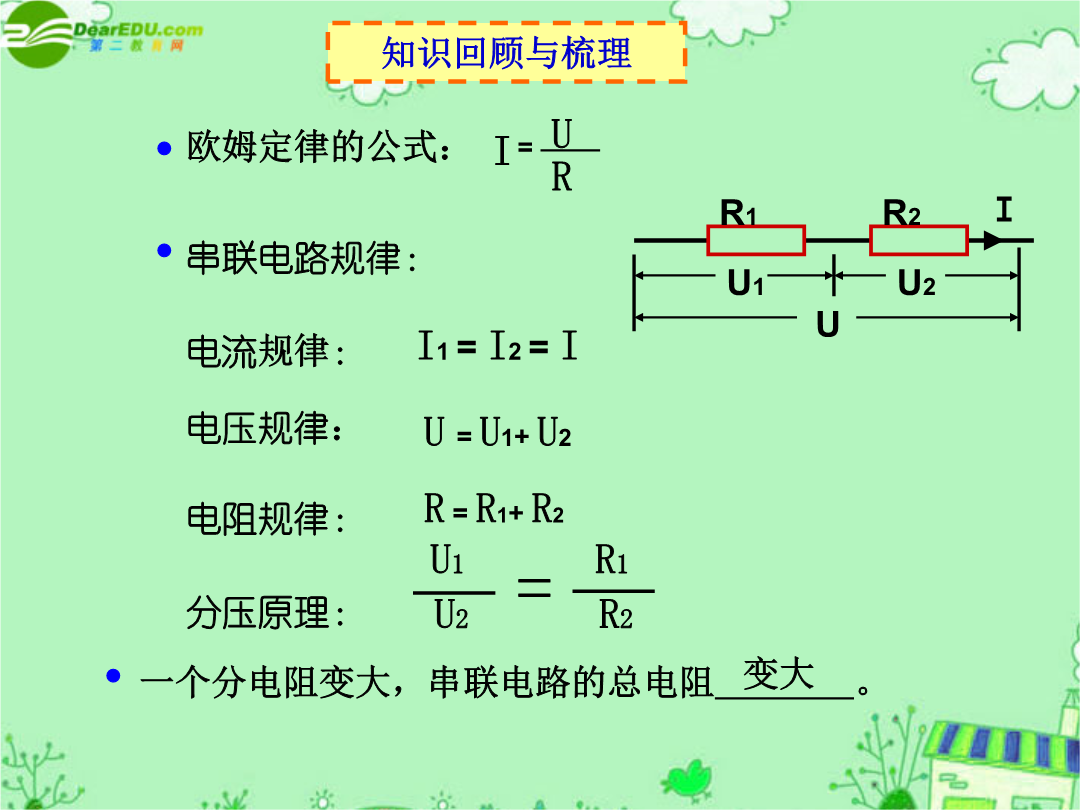

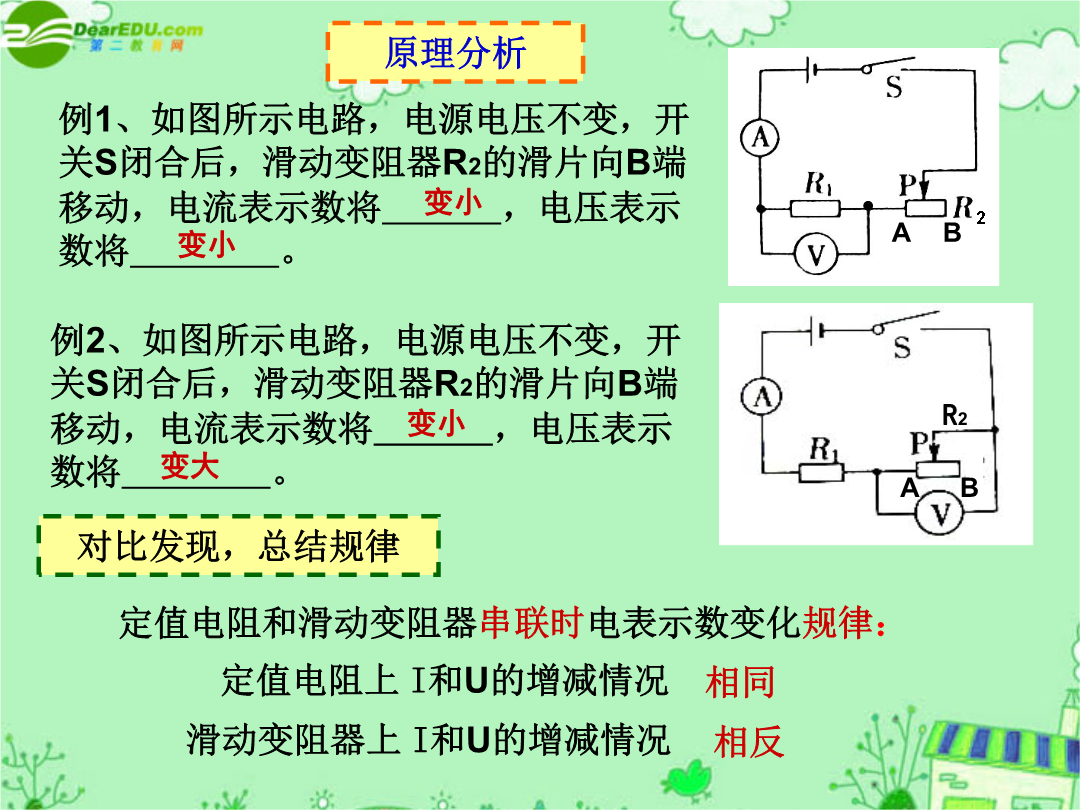

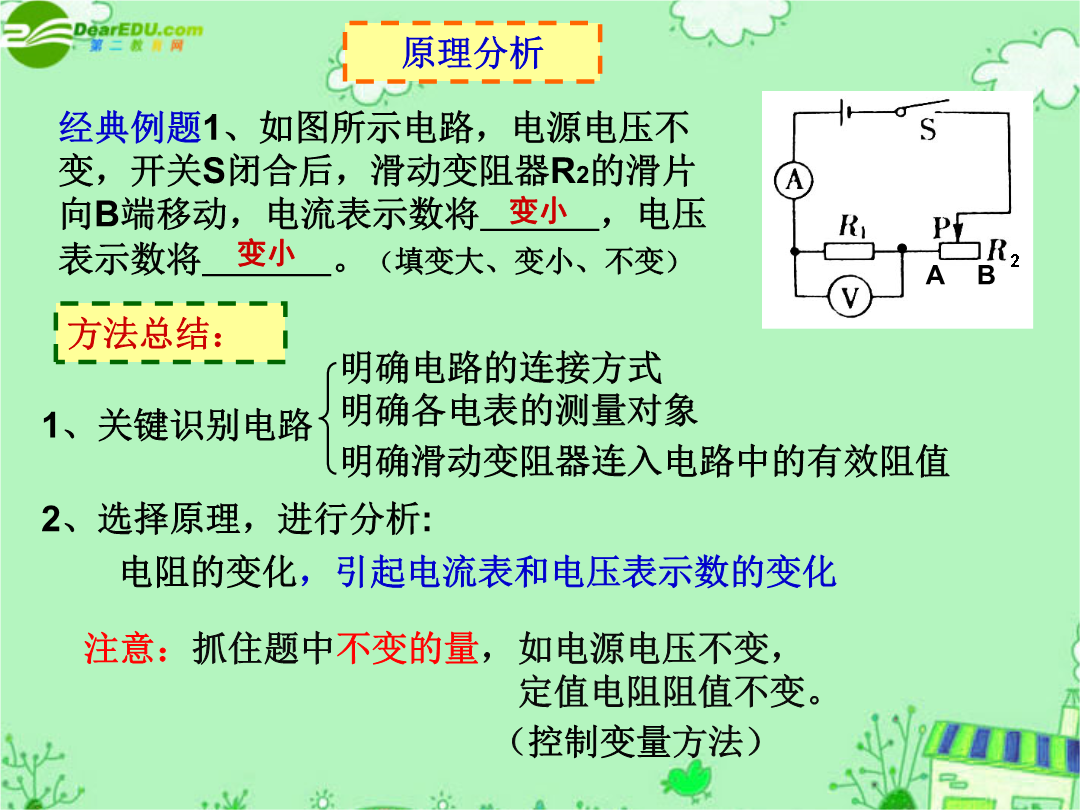

电表示数变化和电表改装串联电路规律:电流规律:电压规律:电阻规律:分压原理:经典例题1、如图所示电路,电源电压不变,开关S闭合后,滑动变阻器R2的滑片向B端移动,电流表示数将,电压表示数将。(填变大、变小、不变)经典例题2、如图所示电路,电源电压不变,开关S闭合后,滑动变阻器R2的滑片向B端移动,电流表示数将,电压表示数将。(填变大、变小、不变)R1R1大型电子地磅2、如图是大型电子地磅的电路图.当称重物时,质量增大滑片P向下端滑动,滑动变阻器连人电路的电阻,电流表的示数。(选填“变大”“变小”或“不变”).这样把电流对应的质量刻在电流表的刻度盘上,就可以读出被称物体的质量。电子测身高仪拓展应用课堂总结识别电路------关键选择原理------手段识别电表改装电路-----能力自主尝试,巩固提高观察可以粗略地反映风力的大小,若要提高该装置反映风力大小的性能,可采取的方法是。观察可以粗略地反映风力的大小,若要提高该装置反映风力大小的性能,可采取的方法是。观察可以粗略地反映风力的大小,若要提高该装置反映风力大小的性能,可采取的方法是。汽车电子油量表图11汽车电子油量表Rt/4、(多选题)如图是某种光电计数器的原理示意图,其中R1的电阻值随着光照亮度的增大而减小,R2为定值电阻。工件随传送带运动,使光源的光线间歇地照射R1,A、B两点间的信息处理系统每获得高电压时计数一次。下列说法正确的是()谢谢
