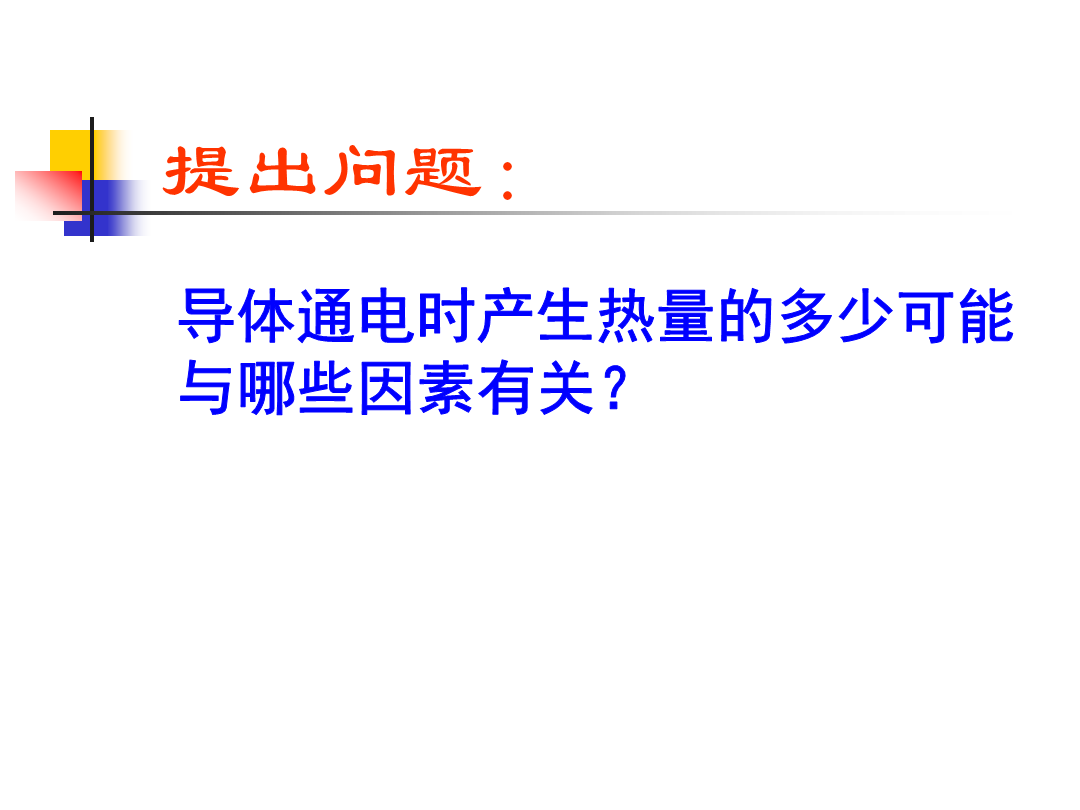

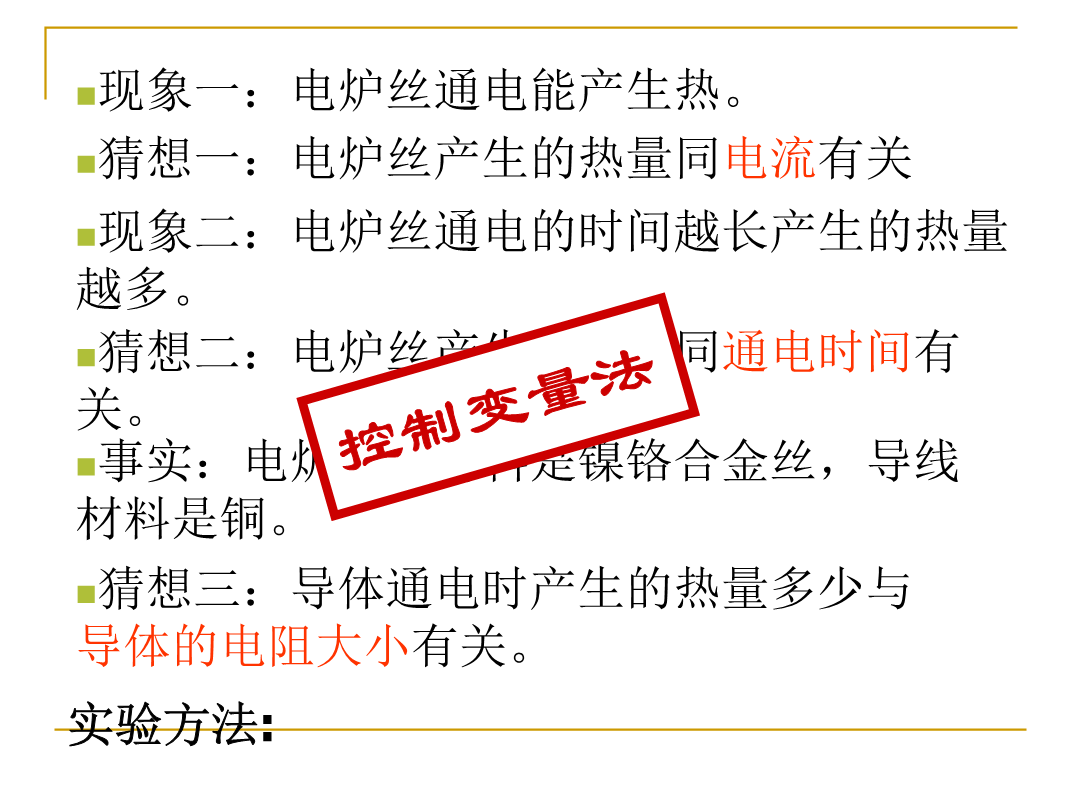

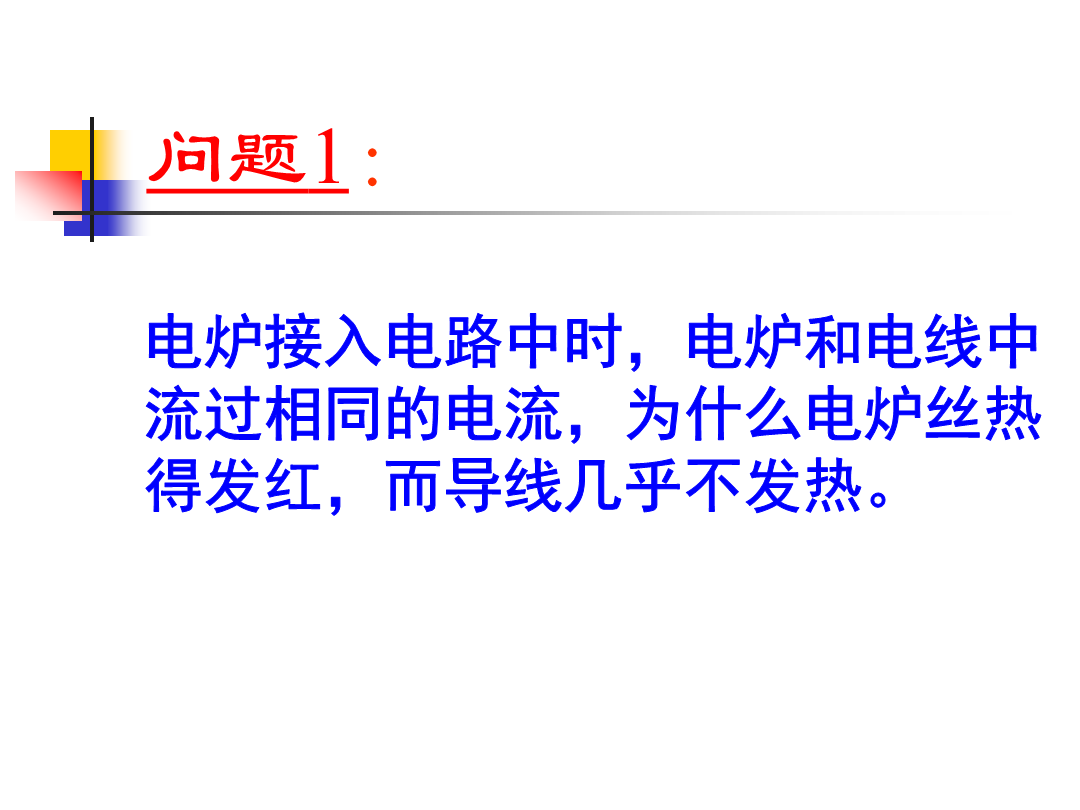

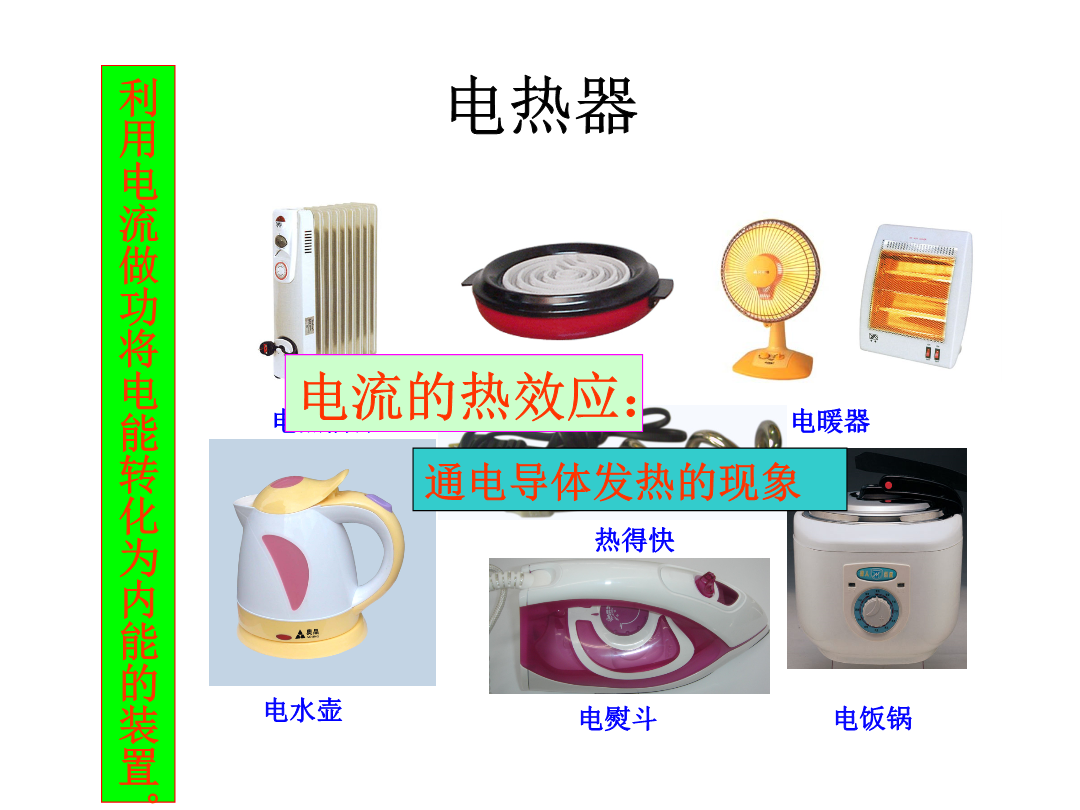

第三节电热器电流的热效应电热器电炉接入电路中时，电炉和电线中流过相同的电流，为什么电炉丝热得发红，而导线几乎不发热。提出问题：想一想议一议想一想议一议(1)研究电热器电阻的大小对产生热量的影响要研究电阻对产生热量多少的影响，应该控制和不变，则可以让两个阻值不同的电阻（串联／并联）后接入电路。连接实物图，并画出电路图(2)研究电流大小对产生热量的影响(3)研究通电时间对产生热量的影响结论1.在通电电流和通电时间相同的条件下，电阻越大，电流产生的热量越多。2.焦耳定律英国物理学家焦耳通过大量的实验，于1840年精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，即焦耳定律。内容：电流流过导体时产生的热量，跟电流的平方成正比，跟导体的电阻成正比，跟通电的时间成正比。电流通过导体产生的热量跟——————成正比，跟—————成正比，跟————成正比。【例题】某电热器电阻丝的电阻为55Ω，接在220V的电源上，在20min内共产生多少热量？3.电流产生热量的其他表达式解：1）W＝UIt＝380×10×1J＝3800J4.电功和电热的关系（W和Q的关系）【例题2】：一台电动机正常工作时线圈两端的电压为380伏，线圈的电阻为2欧,线圈中的电流为10安,若这台电动机正常工作1秒钟，求：1）消耗的电能W。2）产生的热量Q。2.两个电热器的电阻之比为4:3，通过相同的电流，在相等的时间里产生的热量之比_____；若两个电热器的电阻相同，通过的电流强度为1︰3，在相等的时间里产生的热量之比为______。3．当0.2A的电流通过一金属线时产生的热量为Q1，若使通过的电流增加到0.4A时，在相同的时间内产生的热量为Q2，那么Q2是Q1的（）A.2倍B.4倍C.0.25倍D.0.5倍
