课件-全国-2016_2016中考化学 第二部分 专题提升 专题三 工业流程图题课件.ppt

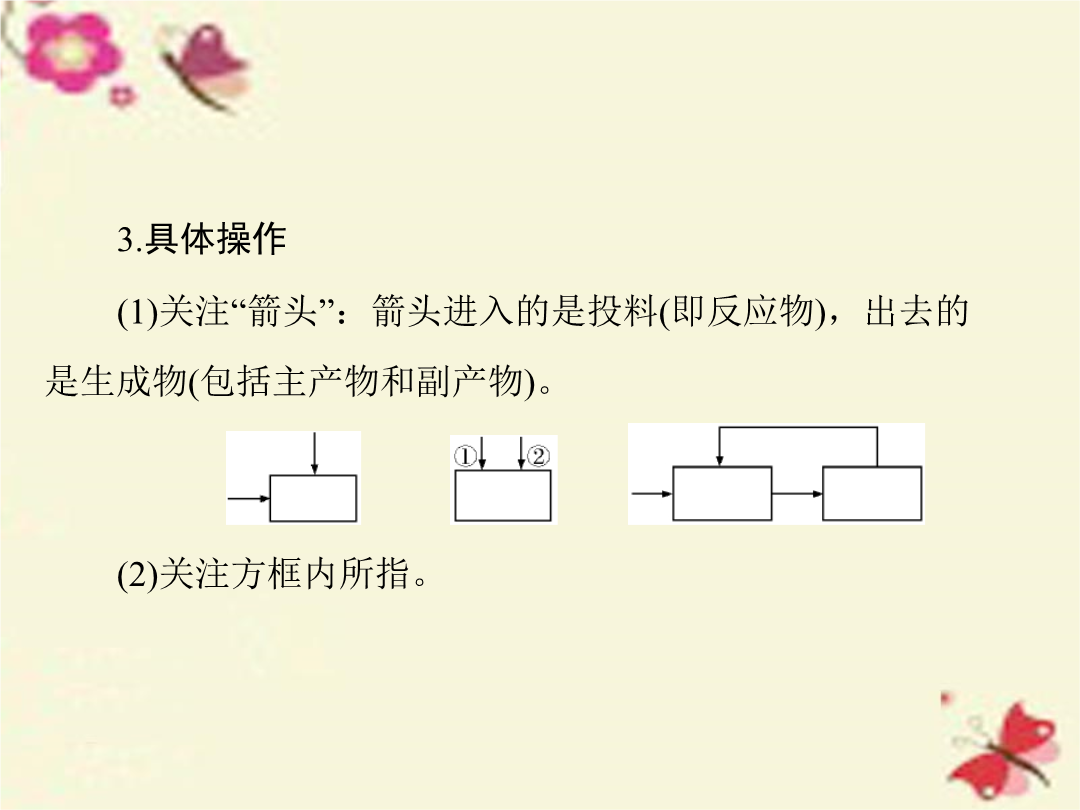

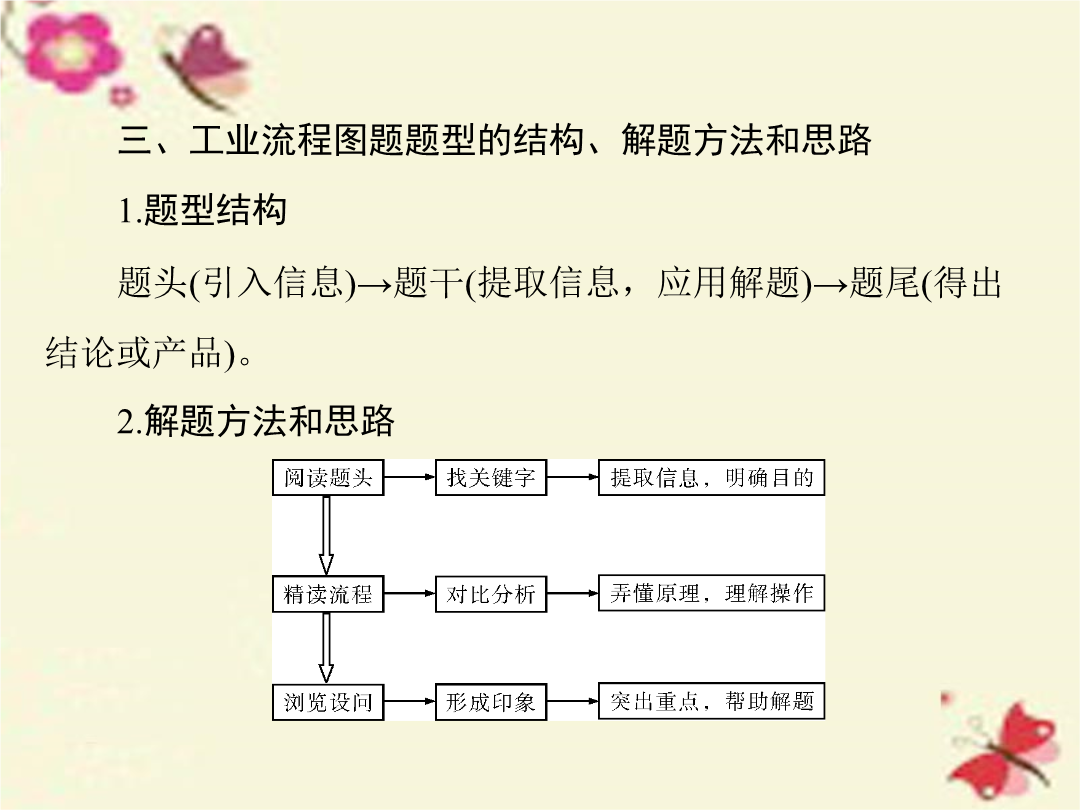

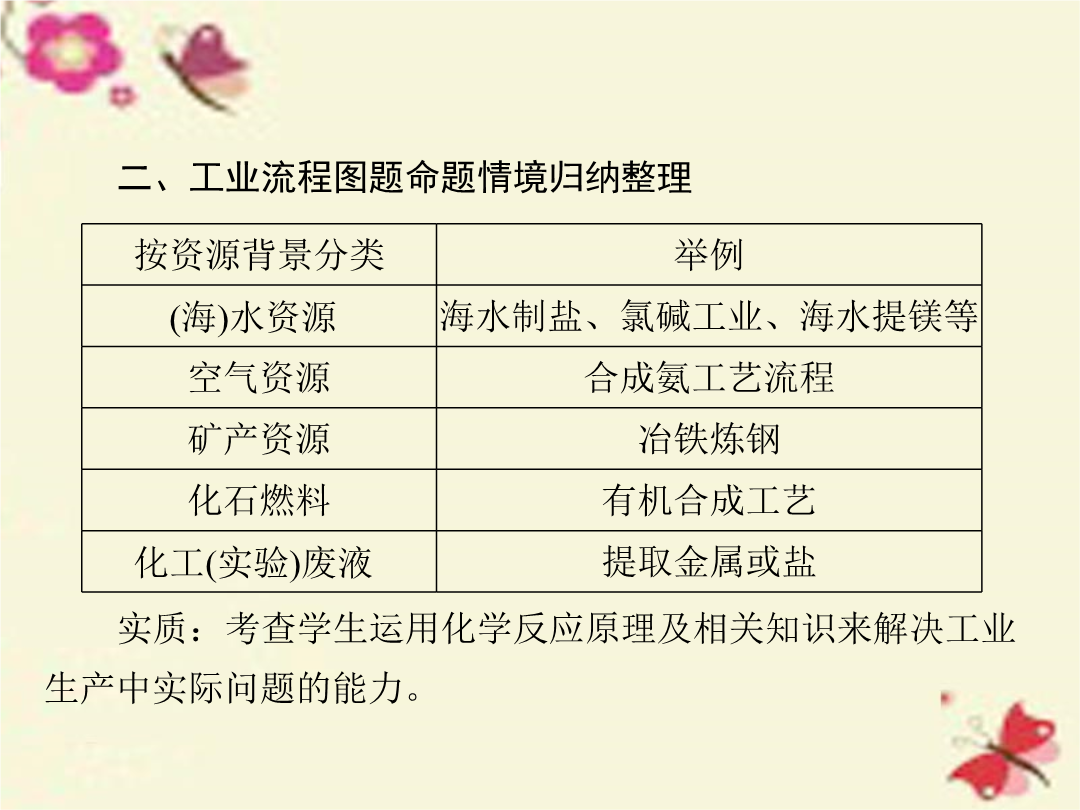

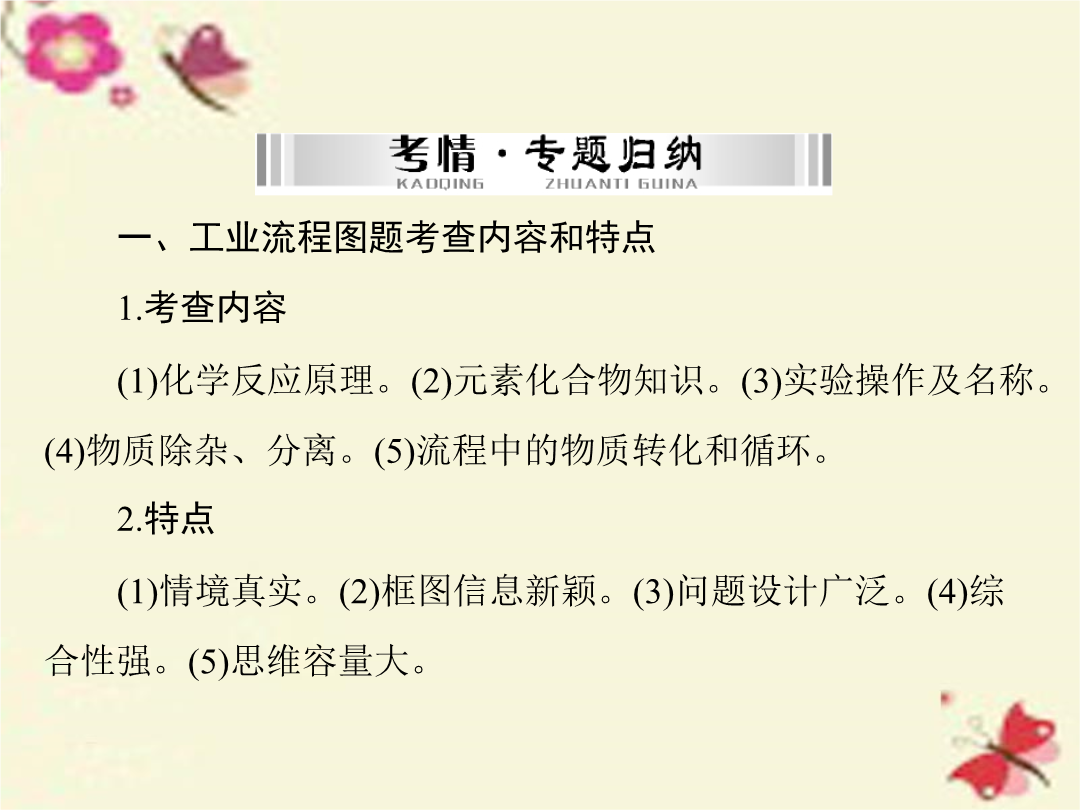

专题三工业流程图题一、工业流程图题考查内容和特点1.考查内容按资源背景分类三、工业流程图题题型的结构、解题方法和思路1.题型结构3.具体操作(3)关注流程“三线”和“核心”(如下图)。题型1海水资源的利用[例1](2014年广州)粗盐中除NaCl外还含有MgSO4以及泥(1)“滤渣”是粗盐中含有的____________。(2)实验过程中四次用到玻璃棒，分别是：解析：(3)氯化钠的溶解度受温度影响变化不大，适合用蒸发结晶；(4)如图2可知，20℃时NaCl的溶解度为36g，溶解3.6g的粗盐，蒸馏水的最佳使用量约为10mL，增加蒸馏水的用量虽然能加快粗盐的溶解，但会在蒸发时造成能源浪费。题型2空气资源——合成氨工艺流程答案：(1)③(2)①t1℃时NH4Cl和NaCl的溶解度相等②变小③NH4Cl溶解度受温度影响较大，而NaCl溶解度受温度影响不大题型3石灰石工业[例3](2013年湛江)牙膏中的摩擦剂碳酸钙可以用石灰石(3)乙同学设计了一种实验方案：题型4造纸、印染工业(1)加入NaOH溶液可除去的阳离子是________(填离子符(3)溶液M中的溶质是Na2SO4和杂质NaCl，观察图2的溶解度曲线，则操作b是：先将溶液M蒸发浓缩，再降温结晶、过滤，降温结晶的最佳温度范围是____________℃以下，因为Na2SO4的溶解度____________。解析：(2)操作a得到的是固体和液体，因此是过滤；(3)由于硫酸钠的溶解度在30℃以下比氯化钠小，降温的过程中会析出大量的硫酸钠。题型5化工实验[例5](2015年揭阳)某金属冶炼厂的工业废渣中含有泥沙和某些单质，其中单质含有铜、锌和少部分硫。现欲回收铜和锌，并对硫进行处理，主要流程如下图所示：(1)在废气A中，一定含有的有害气体是____________(填化学式)。操作①的操作名称是____________。(2)溶液D中含有的溶质是____________(填化学式)。(3)写出加入Zn后发生的化学方程式(写出其中之一即可)______________________。解析：由题意可知，在足量的空气中加热时，铜、锌与氧气反应分别生成了氧化铜和氧化锌，在加入过量的稀硫酸时，分别与稀硫酸反应生成了硫酸锌、硫酸铜，所以，溶液D中含有的溶质是ZnSO4、CuSO4和H2SO4。由于溶液中含有CuSO4和H2SO4，在加入锌时，能分别与锌反应，所以，发生的反应的方程式有：Zn＋H2SO4===ZnSO4＋H2↑，Zn＋CuSO4===Cu＋ZnSO4。答案：(1)SO2过滤(2)ZnSO4、CuSO4和H2SO4(3)Zn＋H2SO4===ZnSO4＋H2↑或Zn＋CuSO4===Cu＋ZnSO4
